Категорія продукції
10⁵–10⁸ Ом/кв · Ra 0,4 · ISO 5 · Сертифікат 4-зонд · Безчасткова
EAF / 001 — 010
Перевірено 4-зондом
Пристрої ESD антистатичні
Індивідуальні фіксатори та носії ESD антистатичні, виготовлені на ЧПУ — ESD PEEK або провідний алюміній, поверхневий опір 10⁵–10⁸ Ом/кв, перевірено 4-зондом ASTM D257, контактна поверхня Ra 0,4 мкм, сумісний з чистим приміщенням класу ISO 5. Для носіїв пластин, лотків для мікросхем та пристроїв для складання напівпровідників.
10⁵–10⁸Ω/кв
Діапазон ESD
Ra 0.4µm
Контактна поверхня
ISO 5
Чистий приміщення
КРЕСЛЕННЯ ДЕТАЛІ · EAF-001 НОСІЙ ПЛАСТИН · ESD PEEK · 4-ЗОНД 10⁷ Ом/кв
ISO 9001 · ASTM D257 · ЧИСТЕ ПРИМІЩЕННЯ
4-зондна матриця
Заземлювальний ремінь M3
Вафля · Лоток для чипів · FOUP · Маніпулятор · Збірка ПП
Застосування
ESD PEEK · Провідний алюміній · Statex · ESD POM
Матеріали
48hr Котирування · 7-денний прототип · Мінімальне замовлення 1
Послуга
10⁵–10⁸
Поверхневий опір Ω/кв
Захисний діапазон ESD
Захисний діапазон ESD
Ra 0.4µм
Контактна поверхня
Безпечне для пристроїв покриття
Безпечне для пристроїв покриття
ISO 5
Чистий приміщення
сумісність
сумісність
7 днів
Найшвидша доставка
макети замовлення
макети замовлення
Виклики обробки
Виклики антистатичних пристроїв ESD
Пристрій ESD повинен надійно розсіювати статичний заряд, не створюючи частинок і не забруднюючи пристрій — вимоги, які суперечать одна одній, якщо обрано неправильний матеріал або обробку поверхні.
⚡
Однорідність матеріалу ESD
Стійкість ESD повинна бути рівномірною по всьому матеріалу (не лише покриття) для довготривалої надійності. ESD PEEK з вмістом вуглецю та провідний анодований алюміній забезпечують об’ємні властивості ESD. HXC перевіряє опірність методом 4-зондового вимірювання до та після обробки.
🧼
Нульове утворення частинок
ESD пристрої у чистих приміщеннях не повинні виділяти вуглецеві частинки з матеріалів з ESD. HXC використовує ESD PEEK сорти, сумісні з вакуумом та перевіряє чистоту частинок шляхом промивання IPA + підрахунок частинок після ультразвукового очищення.
🔬
Однорідність контактної поверхні
Контактні поверхні пристрою повинні мати Ra 0,4 мкм або краще без гострих елементів. Всі контактні поверхні ESD пристроїв поліруються та перевіряються профілометром — без винятків.
Наша Робота
Замовити Подібну Деталь →
Антистатичні пристрої ESD, які ми виготовили
Реальні ЧПУ оброблені напівпровідникові компоненти — очищені, інспектовані та запаковані в чисту кімнату.
ESD PEEK · ВафляESD пристрій для перенесення вафель
10⁷Ω/кв · Ra 0,4мкм · 15 шт.

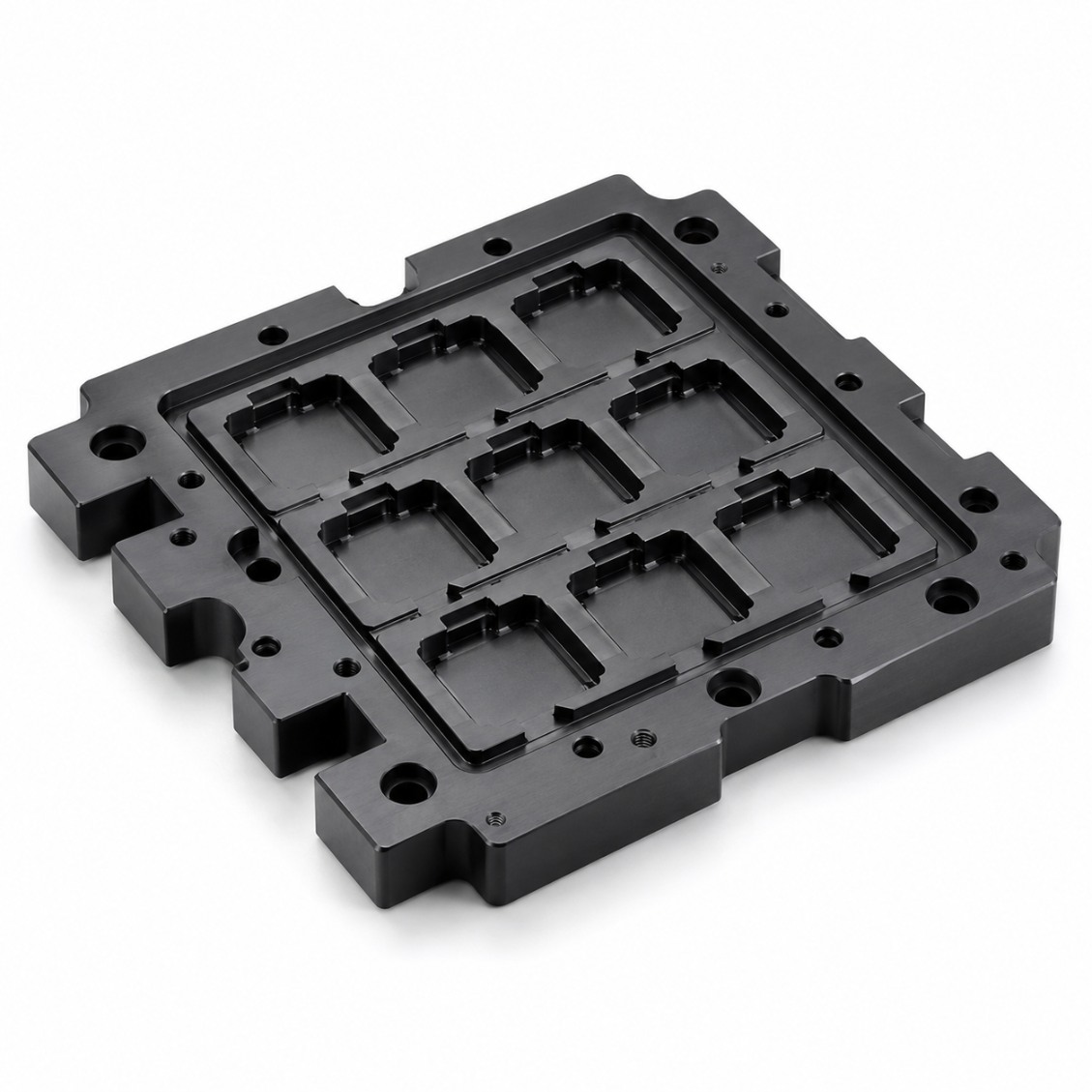

Провідний алюміній · ЧіпESD лоток для обробки чіпів
Провідний анодований · 20 шт.
ESD PEEK · ТранспортESD лоток для транспортування пластин
Чиста кімната · 10 шт.
ESD PEEK · ЗбіркаESD пристрій для складання друкованих плат
Ra 0,4 мкм · 25 шт.
Провідний алюміній · FOUPFOUP захват · ESD пальці
10⁶Ω/кв. · 30 шт.
ESD PEEK · ІндивідуальнийІндивідуальний пристрій для обробки ESD
Для конкретного пристрою · 8 шт.

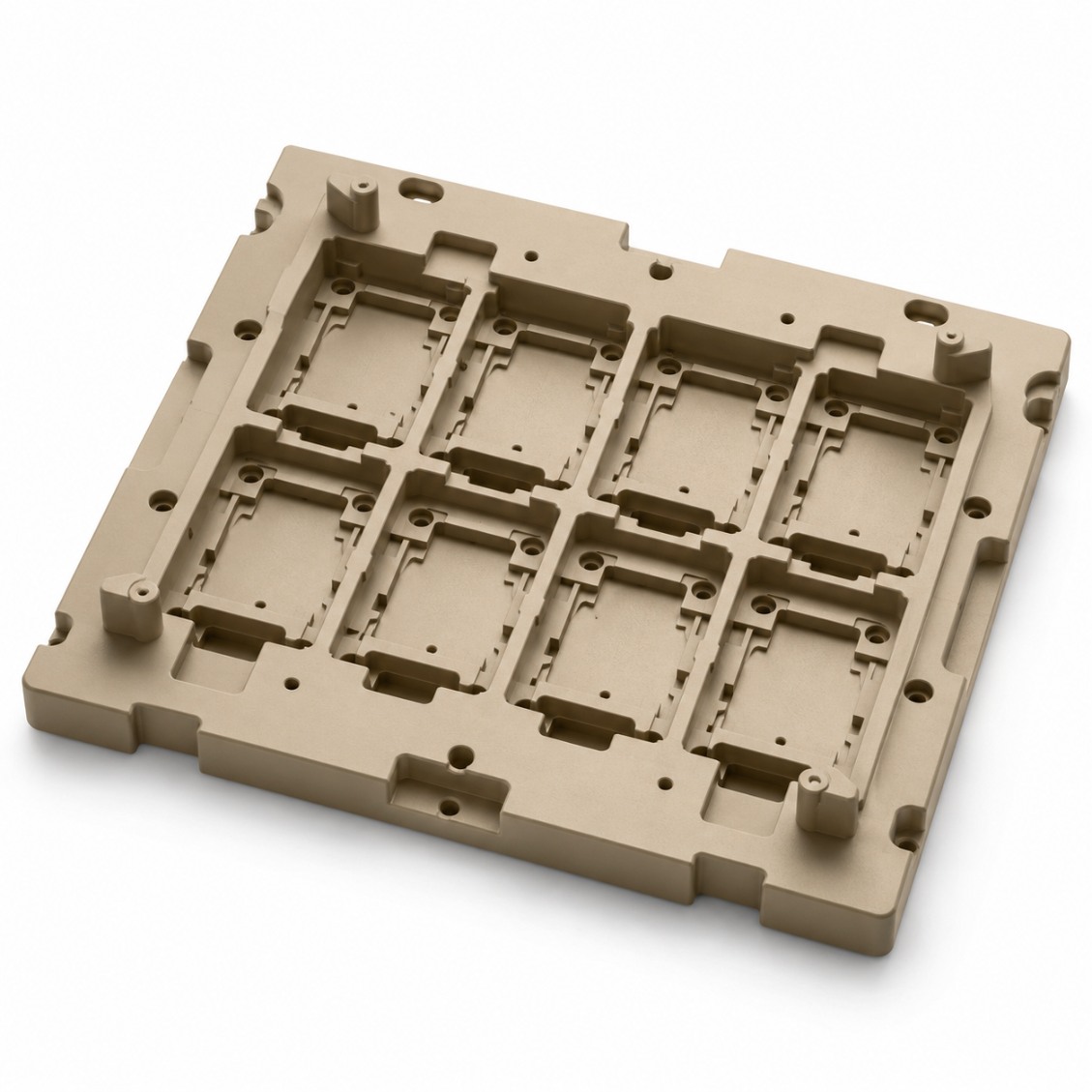

ESD PEEK · ПеревізникВставка ESD для перевізника пристрою
Парний комплект · 12 шт.
ESD PEEK · ПартіяESD пристрої — Партія
50 шт. · Сертифікат опору
Можливості та допуски
Що Ми Можемо Доставити
Типові технічні характеристики — підтверджуйте точні вимоги під час запиту.
| Поверхневий опір | 10⁵–10⁸ Ω/кв (ESD захисний) |
| Контактна поверхня Ra | 0,4 мкм |
| Варіанти матеріалу | ESD PEEK, провідний анодований алюміній |
| Чистота часток | Промивання IPA + підрахунок часток |
| Об’ємний опір | 10⁷–10⁹ Ом·см (ESD PEEK) |
| Клас чистого приміщення | Сумісний з ISO Клас 5 |
| Матеріали | ESD PEEK, провідний алюміній, Statex |
| Тест на питомий опір | 4-зондовий ASTM D257, кожна партія |
| Очищення | IPA ультразвук + набір чистої кімнати |
| Термін виготовлення (прототип) | 7–10 днів |
| Час виготовлення (партія) | 12–18 днів |
| Сертифікат | Питомий опір + підрахунок часток |
Як це працює
Від креслення до частини, готової для чистої кімнати
Завантажте свій креслення — DFM, обробка, 4-зондовий тест на питомий опір, очищення та пакування для чистого приміщення у погоджені терміни.
01
Завантажити малюнок
STEP, DXF, PDF. Вкажіть матеріал, допуск та клас чистоти.
02
DFM та цитата
Безкоштовний DFM — вибір матеріалу, контактна поверхня, заземлювальний ремінь. Розрахунок ціни за 48 год.
03
Машина та випробування
CNC, перевірка питомого опору 4-зондовим методом, ультразвукове очищення, підрахунок часток.
04
Доставляємо по всьому світу
Сертифікат питомого опору + підрахунку часток додається. DHL / FedEx / морське перевезення.
Відгуки
Довіряють інженери з обладнання для напівпроводників
★★★★★
"Чистота поверхні та упаковка миттєво відповідали вимогам нашого входного огляду чистої зони. Звіт за розмірами повністю відповідав нашій перевірці CMM."
LW
Лі Вей
Інженер з процесового обладнання · Україна
★★★★★
"HXC зрозуміли вимоги до ESD питомого опору для наших носіїв пластин без тривалих пояснень. 4-зондові сертифікати додавалися до кожної партії. Термін виконання був точно таким, як було вказано у пропозиції."
SL
Софі Л.
Інженер з проектування обладнання · Україна
★★★★★
"Ми закуповуємо ESD-фіксатори та деталі для обробки пластин у HXC вже два роки. Чистота, точність розмірів і стабільність партій — відмінні."
JT
Джеймс Т.
Старший закупівельник · Україна
Поширені запитання
ESD антистатичні фіксатори — Поширені запитання
Питання з інженерії та закупівель, що відповідає команда компонентів напівпроводників.
ESD PEEK (з додаванням вуглецю, об’ємний питомий опір 10⁷–10⁹ Ом·см): хімічно стійкий, сумісний з чистим приміщенням, термостабільний. Провідний анодований алюміній: поверхневий питомий опір 10⁵–10⁶ Ом/кв, легкий, жорсткий. Статекс провідний PEEK: поверхневий опір 10⁵–10⁶ Ом/кв для підвищеного розсіювання статичної електрики. HXC має на складі декілька ESD-варіантів — вкажіть бажаний клас опору, і ми порекомендуємо оптимальний матеріал.
Так — ESD-фіксатори HXC використовують ESD PEEK сорти, сумісні з вакуумом з нульовим виявленим виділенням газів при кімнатній температурі. Чистота частинок: ультразвукове очищення в ІПС, після чого підрахунок частинок (процедура SEMATECH). Упаковка: чиста кімната ISO Клас 5, пакет з продувкою N₂. Надається сертифікат на ESD-матеріал і звіт про підрахунок частинок.
ESD-опір вимірюється за допомогою 4-зондового методу (ASTM D257) до і після механічної обробки. Будь-який фіксатор, у якого поверхневий опір виходить за межі 10⁵–10⁸ Ом/кв після обробки, відбраковується — це може статися, якщо під час обробки видаляються провідні поверхневі шари. Для ESD PEEK: об’ємний опір однорідний по всьому матеріалу, тому механічна обробка не впливає на ESD-властивості.
Усі контактні поверхні пристроїв: Ra 0,4 мкм або краще, фаски (R ≥ 0,1 мм), відсутність задирок. Для контакту зі скляною підкладкою або краєм пластини: Ra 0,2 мкм. Для контакту з відкритим кристалом: Ra 0,1 мкм з матеріалом PEEK для мінімізації ризику подряпин. Усі контактні поверхні перевіряються профілометром перед відправкою.
Так — ESD-фіксатори включають точки кріплення заземлювального ременя (різьбові втулки 4-40 UNC або M3 з контактною зоною з нержавіючої сталі) як стандартні елементи конструкції для статично-розсіювальних конфігурацій. HXC також виготовляє ESD-шини та заземлювальні містки як інтегровані елементи фіксатора.
ESD PEEK постачається від того ж кваліфікованого постачальника та проходить кваліфікацію партії за допомогою 4-зондового тесту перед використанням. Для провідного анодування: параметри анодувальної ванни контролюються, а зразок з кожної партії тестується на питомий опір. Сертифікати питомого опору на рівні партії надаються з кожним виробничим замовленням.
Прототип: 7–10 днів. Партія: 12–18 днів. Індивідуальні пристрої-фіксатори: 8–14 днів.
Отримати кошик
Надішліть свій малюнок.
Отримати пропозицію.
Кожне звернення включає перевірку DFM — перевірку толерантності, підтвердження матеріалу та підхід до процесу, підтверджені до початку виробництва. Мінімальний обсяг замовлення 1 шт.
24hr
Відповідь на пропозицію
Мінімальне замовлення 1
Прототипи OK
ISO
9001:2015
📐
Огляд DFM кожного запиту
Допустимість допусків, стратегія фіксації та підтвердження матеріалу. Конкретні, actionable відгуки — не загальна відмова.
🎯
Перша серія випробувань — стандарт
звіт FAI на кожен новий запуск. Сертифікати на матеріал та обробку поверхні включені з кожною поставкою.
🔄
Той самий процес: від прототипу до виробництва
План процесу з вашого прототипу застосовується до виробничих партій. Ніякої повторної атестації при масштабуванні.
⚙
КНЦ з 3 / 4 / 5 осей + токарна обробка
Складні структурні деталі, валу, корпуси та компоненти трансмісії. Метали та інженерні пластмаси.
