Легкий оброблений на ЧПУ
З'єднувачі для руки БПЛА
Індивідуальні CNC оброблені з'єднувачі для арматури БПЛА — Al 7075 анодовані, оптимізовані за вагою порожнисті секції, площина інтерфейсу ≤ 0.01 мм, концентричність кріплення мотора ≤ 0.005 мм. Для багатокоптерних промислових, сільськогосподарських та інспекційних БПЛА.
Al 7075
Тверде анодування
≤0,005mm
Конц. мотора.
−45%
проти Твердого
ЧАСТИНА DWG · UAC-000 ХАБ АРМ · Al 7075-T6 ТВЕРДЕ АНОДУВАННЯ
ISO 9001 · MOQ 10 ШТ
Шаблон 4-Арм Хаб
Кріплення мотора Ø19
Агро · Інспекція · Доставка · Оборона · Перегони · Картографування
Випадки використання
Al 7075 · 6061 · 2024 · Ti Gr5 · CF Гібрид
Матеріали
48hr Котирування · 7-денний прототип
Послуга
Al 7075
Стандарт матеріалу
жорстке анодування
жорстке анодування
≤0.005мм
Концентратор кріплення мотора.
точність валу гвинта
точність валу гвинта
−45%
Вага проти твердості
порожнистий з фрезеруванням
порожнистий з фрезеруванням
7 днів
Найшвидша доставка
макети замовлення
макети замовлення
Чому це складно
Виклики з'єднувачів крил безпілотника
З'єднувачі крил повинні бути достатньо легкими, щоб максимізувати час польоту, але достатньо жорсткими, щоб протистояти вібрації мотора та вигинанню крил — при цьому зберігаючи концентричність кріплення мотора для балансу гвинта.
⚖️
Оптимізація ваги
Кожен грам ваги з'єднувача крил зменшує корисне навантаження або час польоту. HXC фрезерує всі неструктурні матеріали, зменшуючи вагу на 40–50% в порівнянні з суцільними, зберігаючи жорсткість вигину крил у точках кріплення мотора.
⦿
Концентрація кріплення мотора
Вал гвинта повинен бути концентричним з отвором кріплення мотора до ≤ 0.005 мм. Ексцентричні кріплення мотора створюють вібрацію гвинта — зменшуючи термін служби батареї та точність датчиків.
🔩
Стійкість до вібрації
Вібрація мотора передається через з'єднувач крил на раму та корисне навантаження. Ми проектуємо фаски та геометрію ребер, щоб уникнути резонансу в типовому діапазоні обертів мотора (5,000–20,000 об/хв).
Наша Робота
Замовити Подібну Деталь →

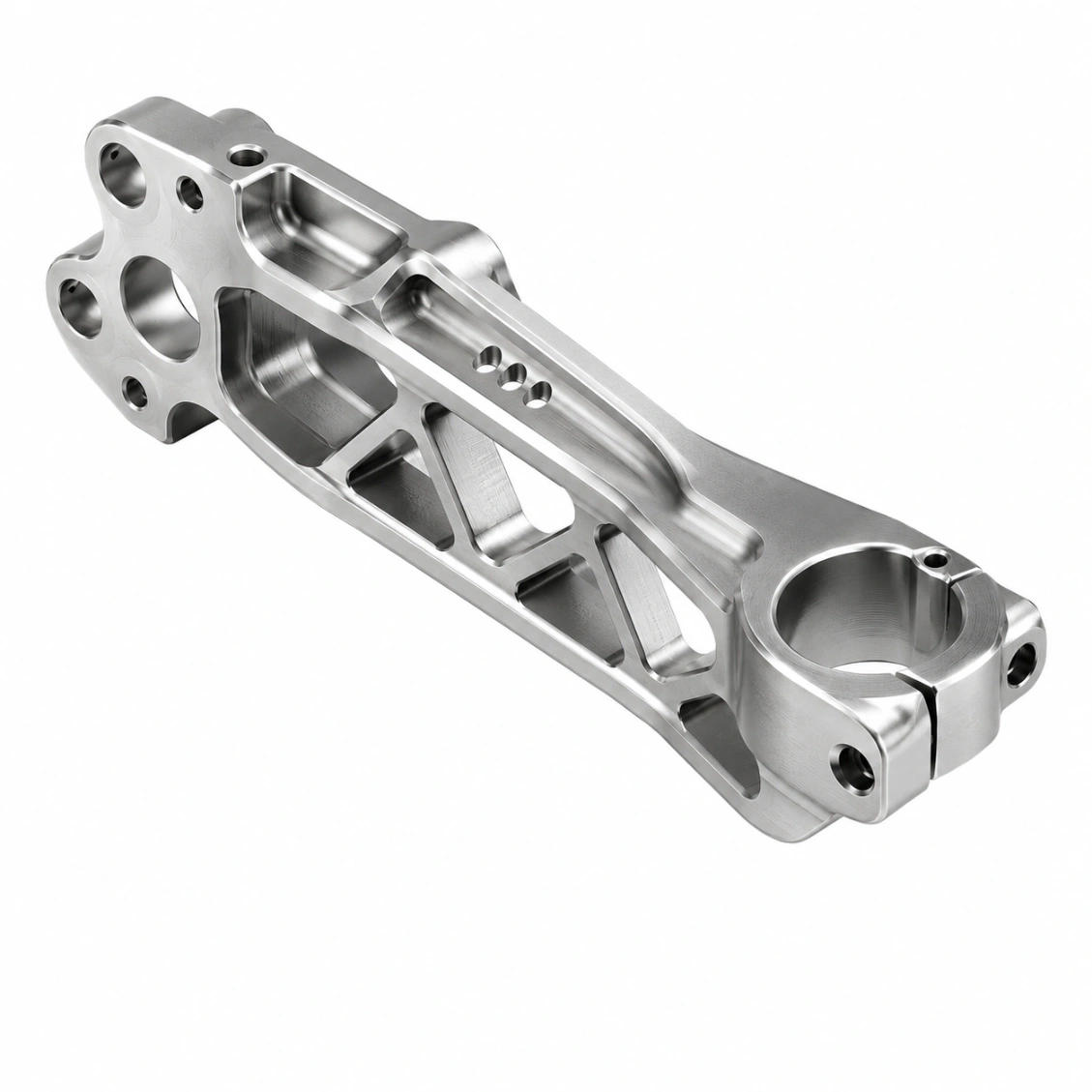

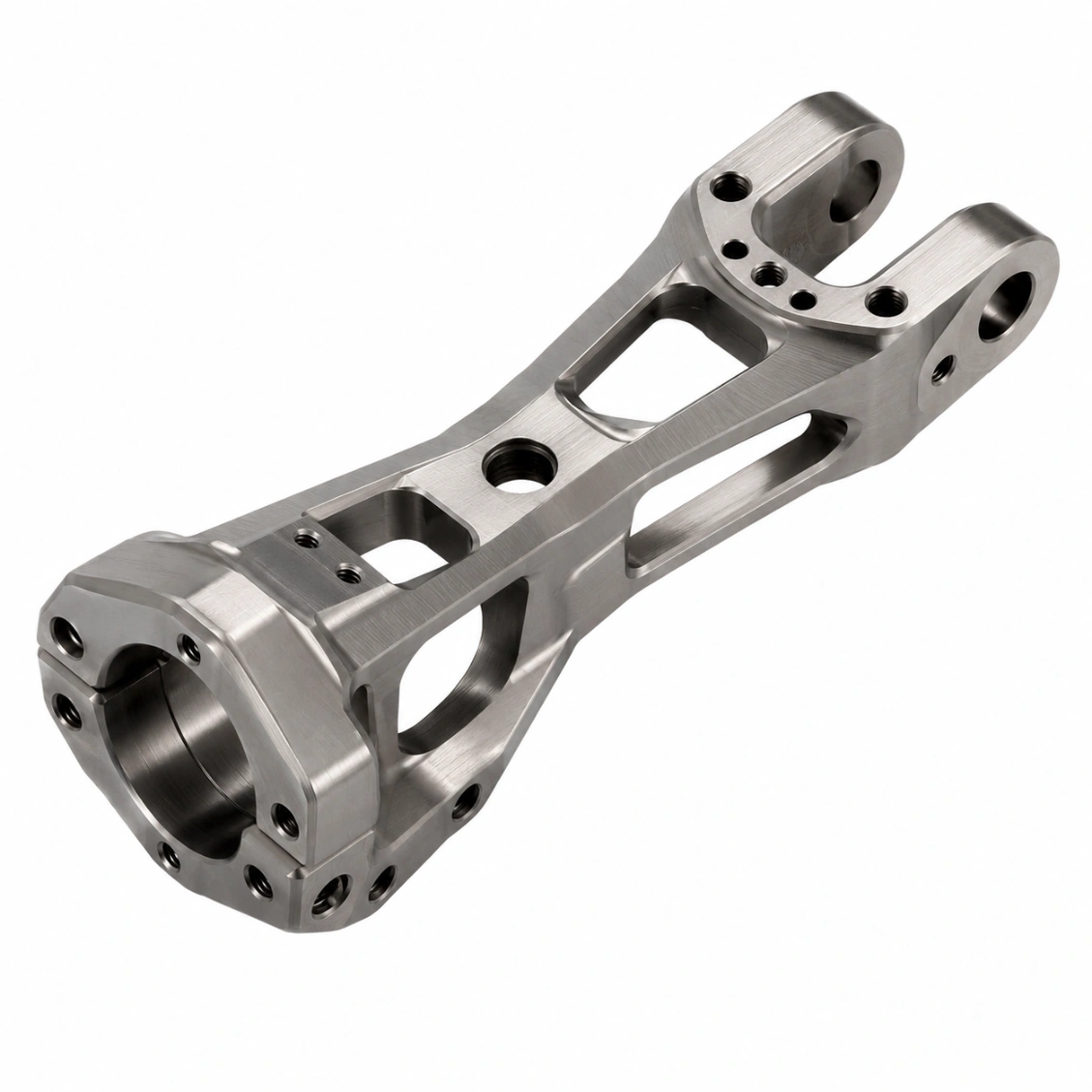

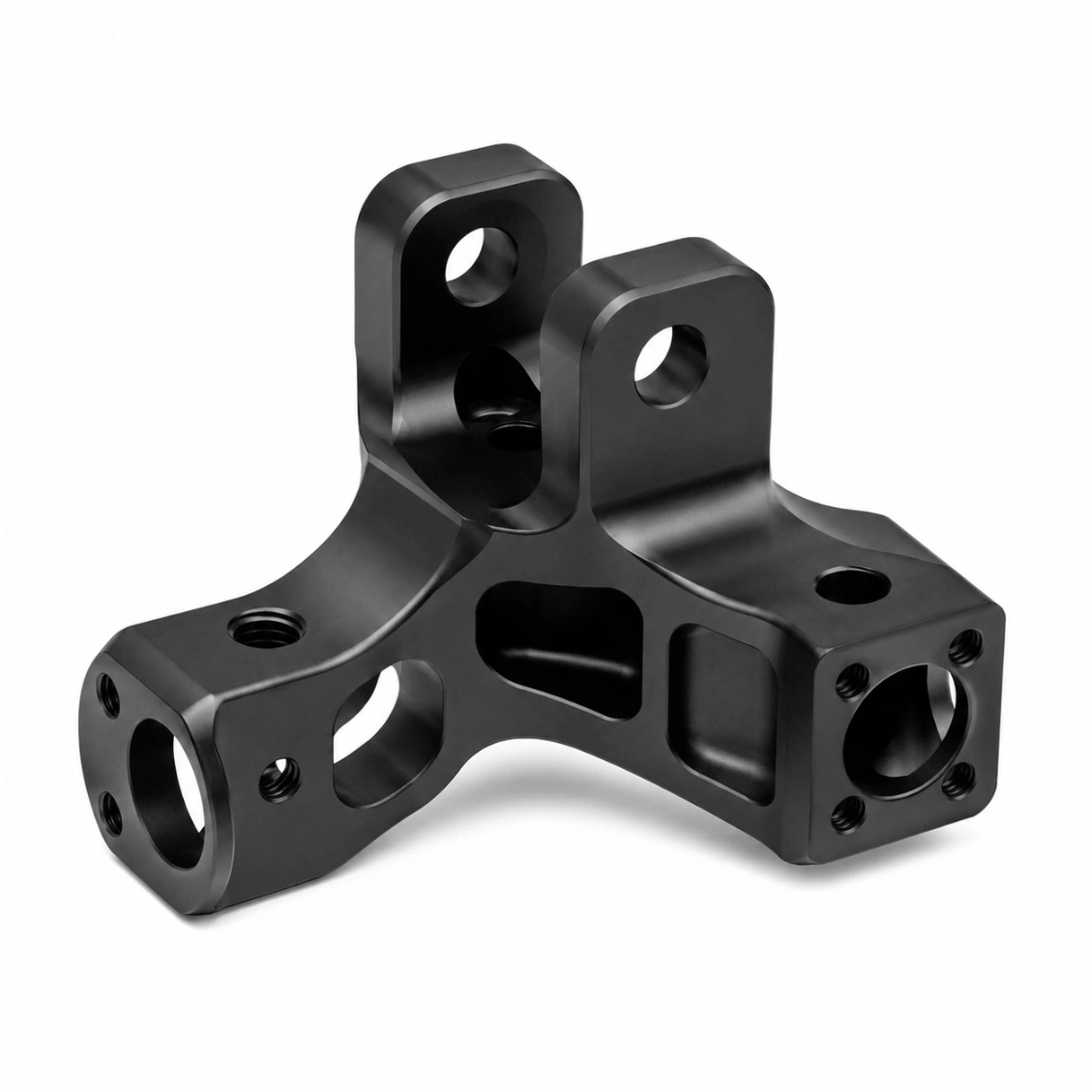

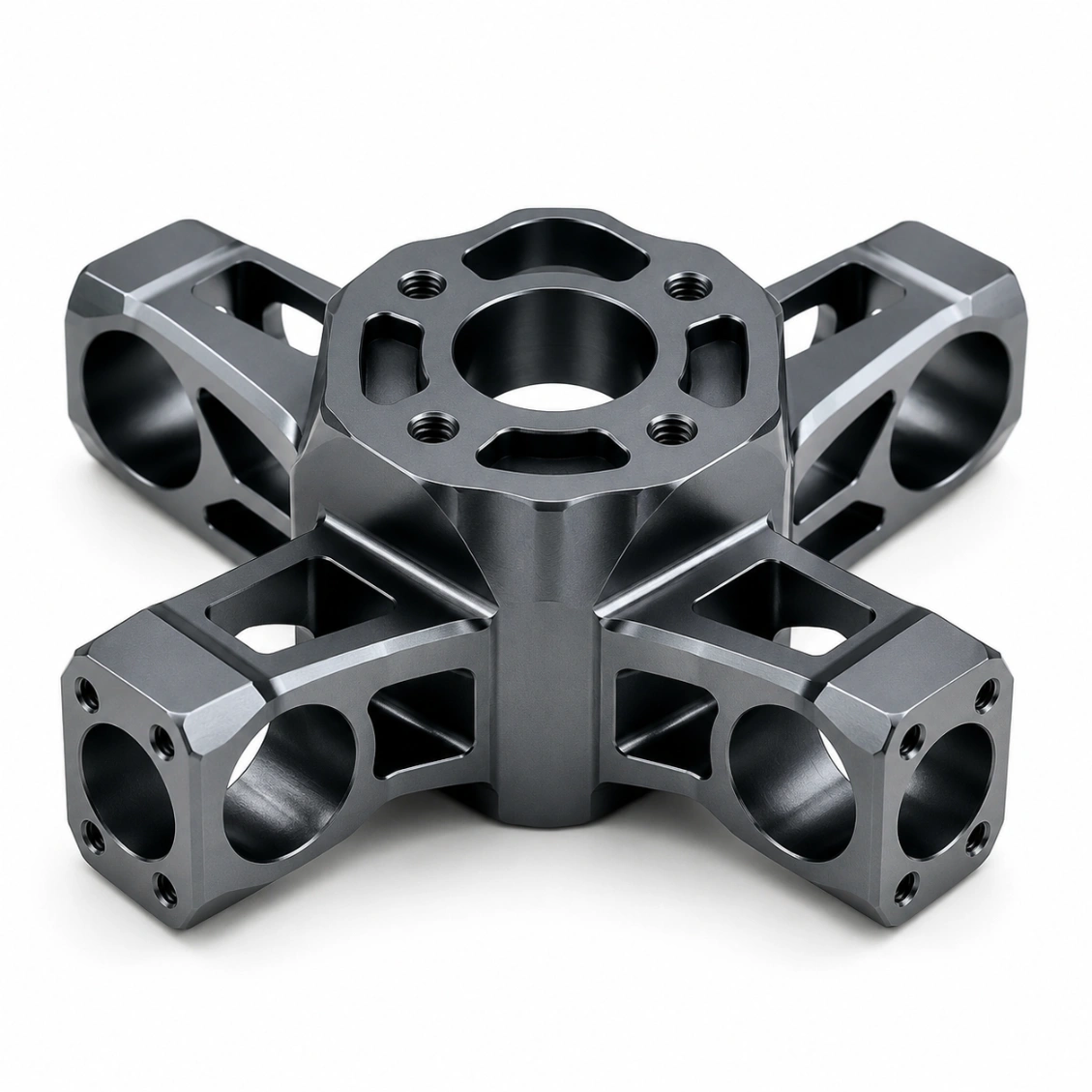

З'єднувачі крил безпілотника, які ми виготовили
Справжні проекти з'єднувачів крил безпілотника з ЧПУ — перевірені CMM.
Можливості та допуски
Що Ми Можемо Доставити
Типові характеристики для цього типу продукту — підтверджуйте точні вимоги за запитом.
| Концентратор кріплення мотора. | ≤ 0,005 мм |
| Плоскість інтерфейсу | ≤ 0.01 мм |
| Діаметр кола болтів. | Ø19, Ø16, Ø25, на замовлення |
| Зменшення ваги | 40–50% проти твердого |
| Обробка поверхні | Алюмінієве анодування типу II / III |
| Мінімальна товщина стінки | 2 мм (зони навантаження) |
| Матеріали | Al 7075-T6, Al 6061, Ti Gr5, Al 2024 |
| Доступні вставки | Helicoil, втулка з натиском |
| Мінімальне замовлення | 10 шт (прототип) |
| Термін виготовлення (прототип) | 7–10 днів |
| Час виконання (маленька партія) | 10–16 днів |
| Час виготовлення (виробництво) | 14–22 дні |
Промисловість
Застосування з'єднувачів для UAV
Сільськогосподарський UAV
З'єднувачі для обприскувальних дронів, розподільчих UAV та платформ моніторингу врожаю.
Інспекційний та обстежувальний UAV
З'єднувачі для інспекції ліній електропередач, обстеження будівель та моніторингу трубопроводів UAV.
Оборонний та тактичний UAV
З'єднувачі з високою міцністю для тактичного спостереження та оборонних безпілотних систем.
Вантажний UAV
Посилені з'єднувачі для доставки вантажів та важких багатокоптерних платформ.
Перегони та FPV дрони
Ультралегкі осі для FPV перегонів та дронів високої продуктивності.
Картографування та фотограмметрія
З'єднувачі з амортизацією вібрацій для фотограмметрії та картографування LiDAR UAV.
Як це працює
Від креслення до готового виробу
Завантажте свій 2D/3D файл — отримайте зворотний зв'язок DFM, цінову пропозицію та підтверджений термін виконання протягом 48 годин.
01
Завантажити малюнок
STEP, DXF, PDF або ескіз. Переважно 2D + 3D.
02
Огляд DFM та пропозиція
Безкоштовний зворотний зв'язок DFM + матеріал, термін виконання та вартість — протягом 48 годин.
03
CNC обробка та контроль якості
5-осевий CNC, CMM перевірка, повний вимірювальний звіт.
04
Доставляємо по всьому світу
DHL / FedEx / морський вантаж. Звіт про перевірку в додатку.
Відгуки
Довіра інженерів по всьому світу
★★★★★
"Звіт CMM ідеально відповідав нашій вхідній перевірці. Кожен критичний розмір був у межах специфікації на першій статті. Термін виконання точно такий, як було зазначено."
AK
Олексій К.
Механічний інженер · Україна
★★★★★
"Перегляд DFM від HXC виявив проблему з допусками до того, як ми почали виробництво. Готові деталі були ідеальними, а однорідність партії була відмінною."
SL
Софі Л.
Інженер з дизайну · Франція
★★★★★
"Ми отримали понад 30 номерів деталей від HXC протягом трьох років. Якість стабільна, терміни виконання надійні, а інженерна команда завжди реагує."
JT
Джеймс Т.
Старший покупець · Україна
Поширені запитання
З'єднувачі рук БПЛА — Питання та відповіді
Загальні запитання від інженерів-робототехніків та команд закупівель — відповіді від нашої виробничої команди.
Al 7075-T6 з твердим анодуванням стандарт — щільність 2,81 г/см³, межа текучості 503 МПа, відмінна стійкість до втоми та анодованість для захисту навколишнього середовища. Для оборонних та спеціальних БПЛА: Ti Грейд 5 (4,43 г/см³, 880 МПа межа, найкраща специфічна міцність). Також доступні гібридні конструкції з вуглецевого волокна.
Твердый з'єднувач руки з алюмінію 7075 розміром 80 × 40 × 20 мм важить приблизно 172 г. Версія з фрезеруванням в кишенях з мінімальною товщиною стінок 2 мм в зонах навантаження важить приблизно 85–95 г — зменшення на 45–50% — при збереженні 90%+ жорсткості на вигин, критичної для точності кріплення мотора.
HXC виготовляє кріплення мотора для всіх стандартних шаблонів фланців мотора: 19 мм, 16 мм, 25 мм болтові кола (поширені стандарти для багатокоптерів); індивідуальні фланці для прямого монтажу для OEM-двигунів. Отвір для кріплення мотора, шаблон болтів та площина обличчя перевіряються за допомогою CMM.
Кожна партія використовує ту ж програму CNC та програму перевірки CMM, що й перша стаття. Критичні розміри — площина інтерфейсу, концентричність кріплення мотора, довжина руки та вага — перевіряються на 100% у малих партіях (<200 шт.) та статистично відбираються у великих партіях. Будь-які деталі, що не відповідають специфікаціям, підлягають карантину.
Анодування типу II (стандартний захист): 5–10 мкм, доступні кілька кольорів. Анодування типу III: 15–25 мкм, твердість поверхні HV 400+, максимальний захист від зносу та впливу навколишнього середовища — рекомендовано для всіх з'єднувачів рук БПЛА, які підлягають ударам та абразивному зносу. Корекція розмірів не потрібна — застосовується допуск на попереднє анодування.
Так — HXC встановлює Вставки різьби Helicoil, пресовані втулки та定位 pins як частина постачання. Зібрані з'єднувачі перевіряються CMM перед відправкою.
HXC не проводить випробування на вібрацію — це відповідальність системного інтегратора. Однак ми можемо надати: (1) дані про втомлюваність матеріалу (S-N криві для Al 7075-T6); (2) мінімальний радіус філе в зонах концентрації напруги; (3) товщину стінки в ідентифікованих вузлах вібрації. Ці дані підтримують вашу модель FEA.
Прототип (індивідуальний дизайн, перша стаття CMM): 7–10 днів. Невелика виробнича партія (100–500 шт.): 10–16 днів. Велике виробництво (500–5,000 шт.): 14–22 дні.
Отримати кошик
Надішліть свій малюнок.
Отримати пропозицію.
Кожне звернення включає перевірку DFM — перевірку толерантності, підтвердження матеріалу та підхід до процесу, підтверджені до початку виробництва. Мінімальний обсяг замовлення 1 шт.
