Висока плоскість

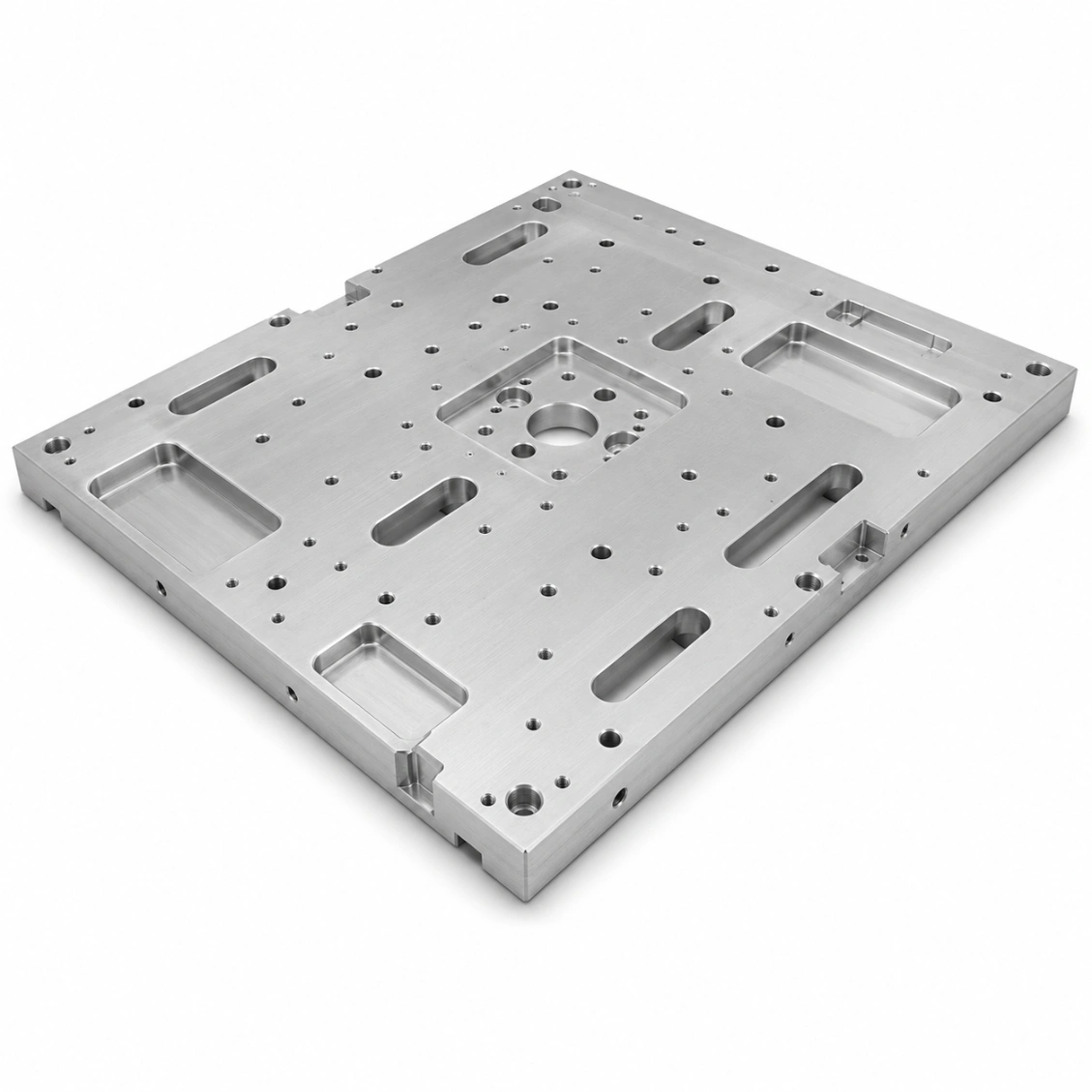

Опорні plates

Стандартні плити з прецизійною шліфованою поверхнею: ≤ 0.01 мм на 600 × 400 мм . Для плит класу CMM: ≤ 0.005 мм. Для плит оптичного стенду класу вимірювання: ≤ 0.002 мм (доступно за запитом, вимагає шліфування та вимірювання при стабілізованій температурі). Рівність вимірюється в 25+ точках за допомогою CMM на поверхневій плиті при 20°C ±0.5°C.

Грубе фрезерування швидко видаляє великі обсяги матеріалу, створюючи температурні градієнти та вивільняючи залишкову напругу в заготовці. Без зняття напруги плита деформується після виходу з машини — часто вигинаючись на 0.05–0.2 мм. Грубі фрези HXC знімають напругу (або природне старіння протягом 24–48 годин, або вібраційне), а потім фінішно шліфують — гарантуючи стабільність рівності.

Стандарт: ±0.01 мм для візерунків отворів до 200 × 200 мм. Для більших візерунків (до 600 × 400 мм): ±0.015 мм. Для плит кріплення класу вимірювання CMM: ±0.005 мм. Усі позиції отворів вимірюються за допомогою CMM та звітуються у повному вимірювальному звіті.

Al 6061/7075 з твердим анодуванням : стандарт для автоматизації та баз роботизованих осередків — легкий, стійкий до корозії, анодований. Чавун : відмінне демпфування вібрацій для баз верстатів. Сталь 45 (C45) : для загартованих і шліфованих прецизійних пластин. SUS304 : для харчових, медичних та корозійно-чутливих середовищ. Гранітний композит : для пластин референсного класу CMM (доступно як окрема послуга).

Шліфувальні машини HXC досягають: плоскість ≤ 0.005 мм на 500 мм (після шліфування, перед перевіркою CMM). У поєднанні з вимірюванням і корекцією з контролем температури, остаточна плоскість ≤ 0.003 мм досяжна на менших пластинах (≤ 300 × 300 мм). Шліфувальні сліди Ra ≤ 0.4 мкм на шліфованій поверхні.

Так — HXC встановлює вставки Helicoil або різьбові вставки (M3–M20) на рівні з поверхнею пластини в рамках постачання. Позиція вставки та якість різьби перевіряються перед відправкою. Це запобігає зрізанню різьби в м'яких алюмінієвих пластинах після кількох циклів складання.

Обмеження шліфування поверхні: 800 × 600 мм . Прецизійне фрезерування (без шліфування): до 1,200 × 800 мм — плоскість ≤ 0.05 мм. Для пластин, які вимагають плоскості ≤ 0.01 мм на площах більше 800 × 600 мм, доступне прецизійне скреблення або полірування — будь ласка, запитайте.

Прототип (шліфований): 6–9 днів. Малий тираж (5–20 шт): 9–14 днів. Виробництво: 14–20 днів. Пластини класу вимірювання (≤ 0.003 мм): додати 3–5 днів для полірування та вимірювання з температурною стабілізацією.
