產品類別
無人機 / 光學 / PTZ · 3 軸穩定
GIM / 001 — 008
高精度 CNC 加工
云台結構
客製化精密加工的雲台結構 — 支座軸承座 IT5，框架同心度 ≤ 0.005 mm，輕量化中空鋁合金 7075 或鈦合金 Grade 5。適用於無人機攝像機雲台、穩定的光學平台，以及精密平移雲台系統。.
IT5
軸承座
≤0.005mm
樞軸同心
-55%
質量減輕
部件DWG · GIM-000 3 軸雲台 · Al 7075-T6
ISO 9001 · DJI/SIYI 相容
偏航 · 滾轉 · 俯仰
3 軸共同中心
中空 · −55% 質量
相機 · 光學 · LiDAR · 大姿態雲台
陀螺儀類型
鋁合金 7075 · 鋁合金 6061 · 鈦合金 5 級
材料
48hr 報價 · 最小訂購量 1
服務
IT5
軸承座
公差等級
公差等級
≤0.005毫米
樞軸同心度
穩定度/穩定化精度
穩定度/穩定化精度
鋁 7075
材料
硬陽極氧化
硬陽極氧化
7天
最快交付
原型訂單
原型訂單
为何困难
穩定雜技裝置結構挑戰
雲台支點的精度直接決定穩定性能——任何軸承座的對齊偏差都會引入晃動，而再高的控制算法也無法完全補償。.
⦿
支點軸承同心度
全部三個支點軸必須在 ≤ 0.01 mm 的共同中心點相交。同軸的軸承座必須同心於 ≤ 0.005 mm——在單次裝夾中加工完成。.
⚖️
慣性矩平衡
不平衡的雲台框架需要更大的電機與更快的控制迴路。HXC 以對非結構區域對稱地去除材料，盡量降低慣性不平衡，無需客製化平衡重.
🔩
電機介面精度
雲台電機具有精密的裝配法蘭。電機座孔同心於支點軸的公差必須 ≤ 0.005 mm——經 CMM 驗證，以防因間隙變化造成齒槽效應。.
我們的工作
请求相似零件 →

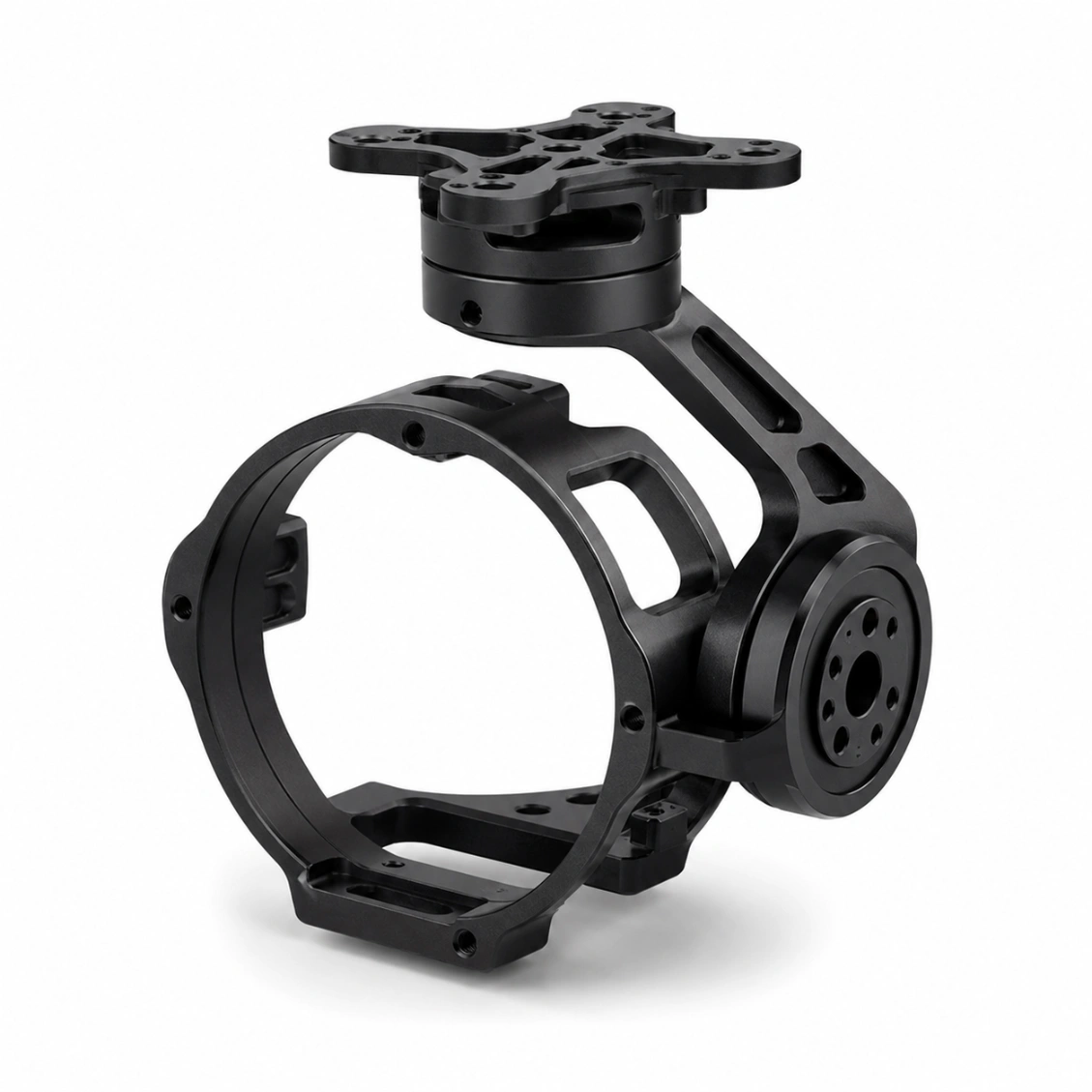

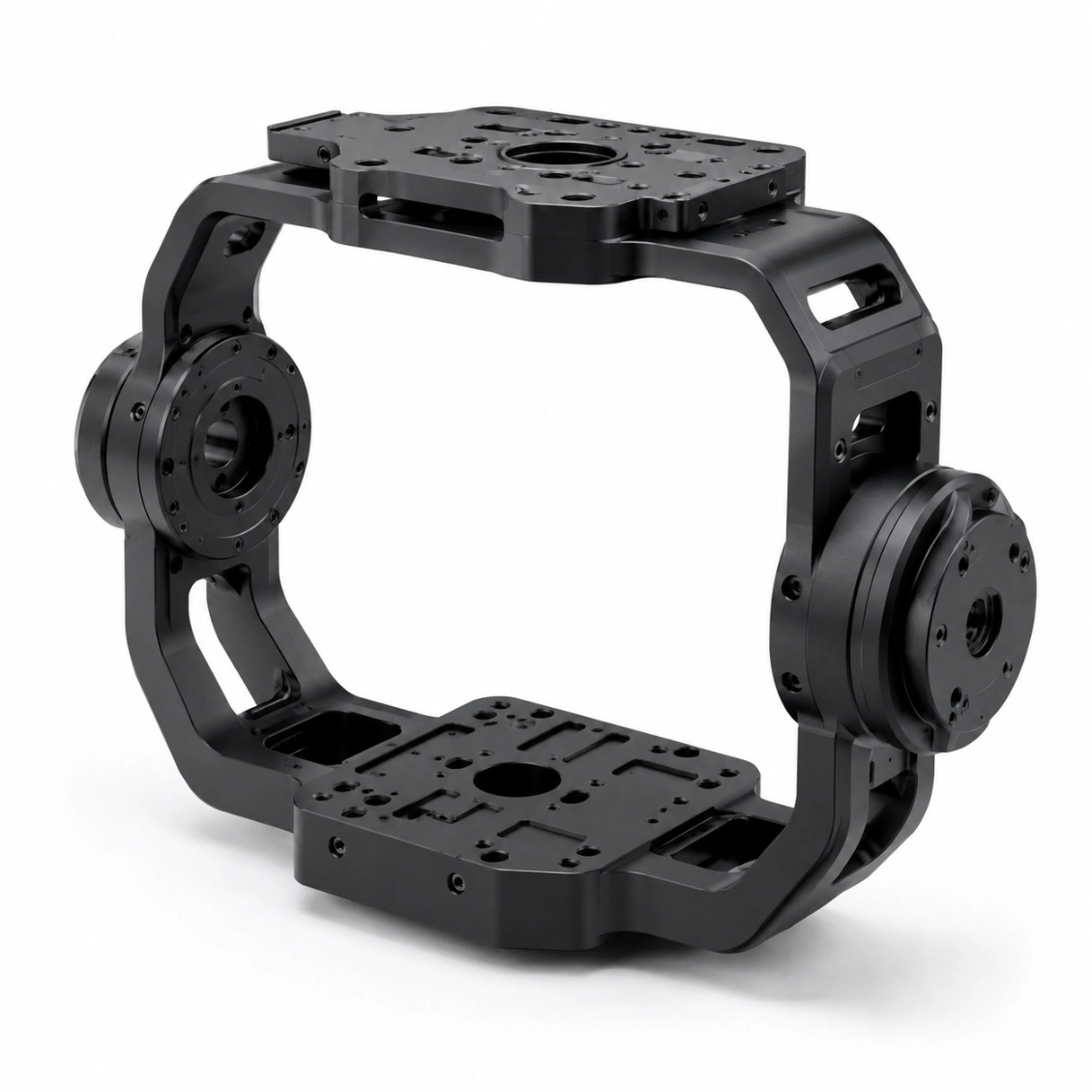

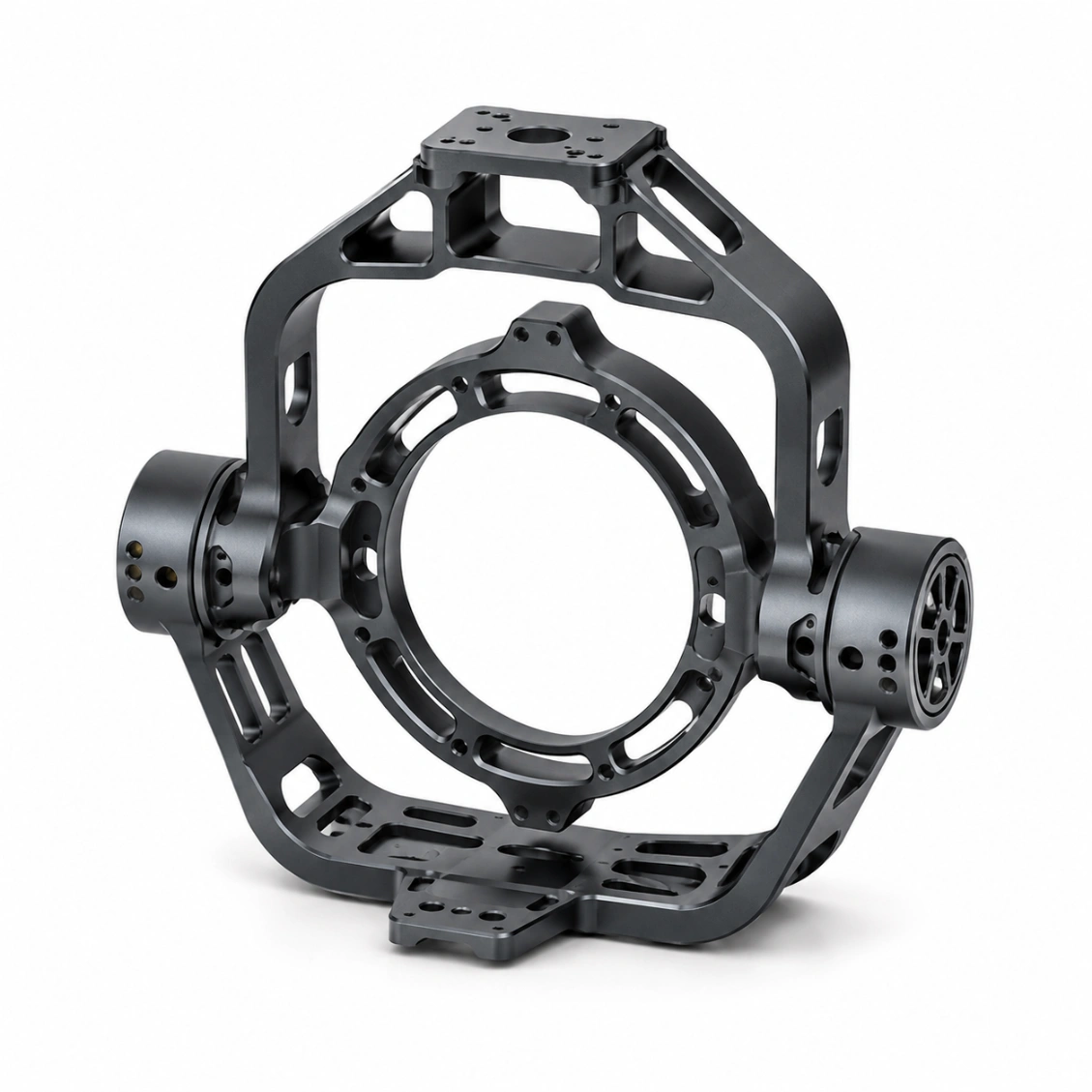

我們製作的雲台結構
實際專案 — 經 CMM 驗證。.
原理
從圖樣到成品部件
上傳您的 2D/3D 檔案 — 在 48 小時內收到 DFM 反饋、報價與確定的交期。.
01
上傳圖樣
STEP、DXF、PDF 或草圖。偏好 2D + 3D。.
02
DFM 檢查與報價
免費 DFM 反饋 + 材料、交期與成本 — 於 48 小時內完成。.
03
CNC 加工與 QC
五軸 CNC、CMM 檢測、完整尺寸報告。.
04
全球運送
DHL / FedEx / 海運。檢驗報告附寄。.
評價
全球工程師信任的選擇
★★★★★
"CMM 報告與我們的 incoming 檢驗完美匹配。第一件尺寸的每個關鍵尺寸都在規格內。交期正如報價。"
AK
Alex K.
機械工程師 · 德國
★★★★★
"HXC 的 DFM 評估在我們投入生產前就捕捉到公差堆疊問題。成品部件完美且批次一致性出色。"
SL
蘇菲 L.
設計工程師 · 法國
★★★★★
"在三年內我們從 HXC 取得超過 30 個料號。品質穩定，交期可靠，工程團隊回應也始終迅速。"
JT
詹姆斯 T.
高級採購員 · 台灣
常見問題
雲台結構 — 常見問答
機器人技術與採購團隊的常見問題 — 由我們的製造團隊回答。.
相機穩定平台：支點軸承座同心於 ≤ 0.005 毫米. 三個軸向的軸承座必須彼此垂直，允許公差為 ≤ 0.01 毫米/100 毫米. 這確保光軸通過穩定的旋轉中心點——對穩定精度至關重要。這些公差由坐標測量機(CMM)驗證並報告。.
HXC 使用 對稱式槽腔銑削 — 從穩定平台叉臂內表面去除材料，同時在軸承座區域、電機安裝座和結構肋保持完整壁厚。這通常可使框架重量減少 40–55%，同時保留穩定所需的扭轉剛性 95%+。.
HXC 機加工穩定平台電機安裝座，適用於所有標準無刷穩定平台電機：
中空軸電機（自訂孔徑與法蘭）, 標準定子螺栓圖樣, ，并在真空侧由 直接驅動安裝面. 提供電機技術資料表，我們會依製造商介面規格進行加工。.
是的 — 內框、中框與外框桿支架會以成套並進行座標量測機（CMM）驗證符合成套要求。所有軸承座位置皆相對於共同參考點進行驗證，以確認三個支點軸線彼此正交並通過名義交點。.
Al 7075-T6 雙層硬質陽極氧化標準多數無人機攝像穩台所用材料 — 2.81 g/cm³，高剛性，非反射的黑色陽極氧化表面可抑制散射反射。. 鋁合金 6061低成本，對輕量級攝像穩台具備足夠強度。. 鈦 五級用於國防、海事與需要較高比剛度的嚴苛環境。.
Type III 硬陽極氧化黑色 (15–25 µm，HV 400+): 非反光、耐磨、耐腐蝕。黑色表面亦可降低入射至相機感測器的散光反射。陽極氧化前先進行尺寸預補償。.
是的 — 對於高海拔與低溫環境（工作範圍−40°C 至 −60°C），HXC 建議： 鋁合金 7075-T651 (在低温下的韌性優於T6);
Type III陽極化 (增強環境防護); Alodine 1200
在粘接界面上的轉換塗層。於詢價時討論您的環境規格。.
原型： 7–10 天. 少量生產（100–500 件）: 10–16 天。大批量生產：
14–22 天。.
獲取報價
寄出您的圖紙。.
取得報價。.
每次詢價皆含 DFM 檢視—公差可行性、材料確認與製程方式在量產前確認。最低訂購量 1 件。.
24hr
報價回覆
最小訂購量 1
樣件可用
國際標準化組織
9001:2015
📐
每次詢價均進行 DFM 檢視
公差可行性、定位夾具策略與材料確認。具體、可操作的回饋—非泛泛的抗辯。.
🎯
首件檢驗—標準
每批新作的 FAI 報告。每次出貨皆附材質證明與表面處理證明。.
🔄
相同流程：從原型到量產
自原型的加工計畫適用於量產批次；放大規模時不需重新鑑定。.
⚙
3 / 4 / 5 軸 CNC +車削
複雜結構件、軸、殼體與傳動元件。金屬與工程塑膠。.
ISO 9001:2015
3/4/5 軸銑床
CNC 車削
座標測量儀檢驗
全球交付
