Qu'est-ce que la galvanoplastie ? Définition, comment cela fonctionne et ses utilisations

La science de l'électrolyse : composants principaux et principe de fonctionnement

Vous êtes-vous déjà demandé comment une pièce en acier brut, usinée par CNC, obtient soudainement une finition chromée impeccable et miroir ou une couche d'or résistante à la rouille ? Tout cela repose sur le processus d'électrodéposition, une technique de finition de surface spécialisée que nous utilisons pour faire adhérer une fine couche de métal sur un matériau de substrat brut.

Au cœur de cette technique, l'électrolyse utilise un courant électrique continu (CC) pour déclencher une réaction chimique dans une solution liquide. En contrôlant cette charge électrique, nous pouvons modifier les propriétés physiques et mécaniques d'une pièce, améliorant sa résistance à la corrosion, conductivité électrique, et sa durabilité globale.

Les composants clés expliqués

Pour obtenir une finition parfaite et uniforme, l'installation nécessite quatre éléments critiques travaillant ensemble dans un bain électrolytique:

• La cathode (la pièce) : C'est l'électrode négative. Il s'agit du substrat métallique ou de la pièce que vous souhaitez plaquer.
• L'anode (le métal de plaquage) : C'est l'électrode positive. Elle se compose du métal source que vous souhaitez déposer sur votre pièce (comme le nickel, le cuivre ou le zinc).
• Le bain électrolytique : Une solution chimique spécialisée contenant des ions métalliques dissous du matériau de plaquage. Elle sert d'autoroute pour le déplacement des ions.
• La source d'alimentation : Une alimentation électrique qui fournit un courant continu (DC) stable pour faire fonctionner l'ensemble du processus.

Mécanisme électrochimique étape par étape

La véritable magie se produit au niveau moléculaire grâce à des réactions précises de oxydoréduction (réduction et oxydation). Voici exactement comment nous le réalisons étape par étape :

1. Activation du courant : Nous immergeons à la fois l'anode et la cathode dans le bain chimique et mettons sous tension l'alimentation en courant continu.
2. Oxydation à l'anode : Le courant électrique provoque la perte d'électrons des atomes métalliques à l'anode positive. Cette réaction d'oxydation dissout le métal solide dans le bain sous forme d'ions métalliques positifs.
3. Migration : Ces ions métalliques nouvellement libérés sont naturellement attirés vers la cathode négative (votre pièce) à travers la solution.
4. Réduction à la cathode : Une fois que les ions métalliques atteignent votre pièce, ils gagnent des électrons par une réaction de réduction.
5. Dépôt solide : Lorsque les ions gagnent des électrons, ils se transforment à nouveau en atomes métalliques solides, se liant étroitement à la surface pour créer un revêtement sacrificiel hautement durable avec des propriétés d'adhésion supérieures.

En gérant le densité de courant et le temps passé dans le bain, nous obtenons une épaisseur de galvanoplastie précise et uniforme épaisseur de la couche de galvanoplastie adaptée à vos exigences d'ingénierie spécifiques.

Processus étape par étape du flux de travail de la galvanoplastie industrielle

Obtenir une finition parfaite lors du processus de dépôt électrolytique nécessite un flux de travail méticuleux et en plusieurs étapes. Chez HXCNC, nous considérons la galvanoplastie comme une science exacte. Si la surface n’est pas parfaitement préparée, l’épaisseur de la couche sera inégale, et le revêtement finira par se décoller.

Voici exactement comment un composant brut, usiné avec précision, traverse notre ligne de galvanoplastie industrielle.

Phase 1 : Prétraitement & préparation de la surface (Crucial pour l’adhérence)

Vous ne pouvez pas obtenir d’excellentes propriétés d’adhérence si vous déposez sur de l’huile, des oxydes ou des débris microscopiques. Le prétraitement est sans doute la phase la plus critique de toute la technique de finition de surface.

• Nettoyage mécanique : Les pièces subissent un polissage, un buffing ou un sablage pour éliminer les défauts physiques de la surface, l’échelle et les bavures.
• Dégraissage chimique: Les bains alcalins éliminent les fluides de coupe, les huiles et les graisses laissés lors de l'usinage CNC. Cela est particulièrement vital pour les géométries complexes comme un tiroir de vanne, où même une couche microscopique d'huile peut ruiner le revêtement.
• Décapage acide : Une immersion brève dans une solution acide élimine les oxydes de surface et la rouille, laissant un matériau brut chimiquement propre prêt pour le collage.
• Rinçage : Des rinçages approfondis à l'eau déionisée entre chaque étape empêchent la contamination croisée des bains chimiques.

Phase 2 : Exécution du placage

Une fois que le substrat est chimiquement impeccable, il entre dans le bain électrolytique principal pour l'exécution réelle du placage.

1. Immersion : Les pièces conçues sont montées sur des racks spécialisés ou placées dans des barils, puis immergées dans la solution chimique.
2. Activation du courant : Nous introduisons un courant électrique continu (DC) précis dans le système. Les pièces agissent comme cathode (électrode négative), tandis que le métal de placage agit comme anode (électrode positive).
3. Réactions redox : Le courant électrique provoque des réactions de réduction et d'oxydation. Les ions métalliques migrent à travers la solution électrolytique et se déposent sur la surface du composant, créant un revêtement sacrificiel uniforme ou une couche fonctionnelle.
4. Contrôle de la densité de courant : Nous régulons strictement la densité de courant et le temps d'immersion pour contrôler l'épaisseur exacte du placage jusqu'au micron.

Phase 3 : Post-traitement et contrôle qualité

Le processus ne s'arrête pas lorsque la pièce sort du bain. Le post-traitement garantit la longévité, l'apparence et la performance du produit fini.

• Rinçage et neutralisation : Les pièces sont soigneusement rincées pour éliminer toute solution de placage ou acide résiduelle.
• Cuisson (Dégazage de l'hydrogène) : Les pièces en acier à haute résistance sont cuites dans des fours spécialisés pour prévenir la fragilisation par l'hydrogène, garantissant que le métal ne devienne pas cassant sous contrainte.
• Passivation ou scellants : Pour certains métaux, un revêtement de conversion chimique est appliqué pour renforcer davantage la résistance à la corrosion.
• Inspection de contrôle qualité : Chaque lot subit des contrôles qualité stricts. Nous testons l'épaisseur du revêtement, la résistance à l'adhésion et l'uniformité visuelle pour garantir que les composants respectent les normes industrielles strictes en France.

Principales méthodes industrielles d'électrodéposition

Le choix de la technique de finition de surface dépend entièrement de la géométrie, de la taille et du volume de production de votre pièce. Différentes applications nécessitent des configurations spécifiques du procédé d'électrodéposition pour assurer une épaisseur de placage uniforme et des propriétés d'adhésion optimales.

Voici un aperçu des quatre principales méthodes industrielles d'électrodéposition que nous utilisons pour fournir des finitions de haute qualité.

Placage en baril

Le placage en baril est la méthode privilégiée pour le traitement économique en grande quantité de petites pièces.

• Comment cela fonctionne : Les pièces sont placées à l'intérieur d'un baril rotatif non conducteur immergé dans le bain électrolytique. Le mouvement de basculement établit le contact électrique, faisant basculer les pièces pour assurer une couverture uniforme.
• Idéal pour : Les fixations, vis, écrous, petites estampes et la quincaillerie à grand volume.
• Avantages : Très rentable ; traite de grands volumes simultanément ; élimine la fixation individuelle des pièces.
• Inconvénients : Non adapté aux composants délicats, volumineux ou très complexes qui pourraient se plier ou se rayer pendant le polissage.

Placage sur rack

Pour les composants volumineux, complexes ou fragiles, le placage sur rack est la solution technique privilégiée.

• Comment cela fonctionne : Les pièces sont solidement fixées sur des racks métalliques robustes à l’aide de dispositifs, clips ou fils. Ces racks maintiennent les pièces immobiles pendant leur immersion dans le bain de placage, dirigeant le courant électrique continu (CC) précisément vers chaque composant.
• Idéal pour : Composants structurels volumineux, dispositifs médicaux complexes et pièces usinées CNC de haute précision. Par exemple, nous utilisons des configurations de rack spécialisées lors de l’application de finitions protectrices sur des composants complexes de gestion thermique comme une plaque de refroidissement par eau pour garantir le respect des tolérances critiques.
• Avantages : Évite d’endommager les pièces ; offre un contrôle supérieur de la densité de courant ; idéal pour les formes complexes.
• Inconvénients : Coûts de main-d’œuvre plus élevés en raison du montage manuel ; débit de production inférieur comparé aux méthodes en baril.

Comparaison rapide entre placage sur rack et placage en baril

Placage pulsé

Le placage pulsé s'écarte du courant continu traditionnel, en utilisant de rapides impulsions électriques pour affiner le processus d'électrodéposition.

• Comment cela fonctionne : Le courant alterne rapidement entre un niveau spécifique de courant continu et zéro (ou un courant inverse). Cette interruption périodique modifie les réactions redox (réduction et oxydation) au niveau chimique.
• Idéal pour : Électronique de haute précision, semi-conducteurs et composants aérospatiaux spécialisés.
• Avantages : Améliore significativement l'uniformité d'épaisseur du placage ; réduit les contraintes internes du revêtement ; permet des vitesses de dépôt plus élevées.
• Inconvénients : Nécessite des alimentations avancées et coûteuses ainsi qu'un calibrage précis.

Placage bobine-à-bobine (continu)

Pour les lignes de fabrication continues à grande vitesse, le placage bobine-à-bobine offre une efficacité inégalée pour les matériaux longs et flexibles.

• Comment cela fonctionne : Une bande continue de matériau de substrat est enroulée à travers une série de stations de prétraitement, de bain électrolytique et de post-traitement à une vitesse contrôlée.
• Idéal pour : Bandes métalliques embouties, bobines de fil, connecteurs et barrettes de connexion.
• Avantages : Débit exceptionnellement élevé ; qualité extrêmement constante ; permet le placage sélectif ponctuel pour économiser les métaux précieux.
• Inconvénients : Limitée aux matériaux flexibles pouvant être enroulés sur des bobines ; coûts initiaux élevés pour la fabrication et la mise en place de l'automatisation.

Métaux de placage courants et leurs avantages en ingénierie

Choisir le bon métal pour le processus d'électrodéposition ne concerne pas seulement l'apparence ; il s'agit d'adapter les propriétés physiques du revêtement aux exigences spécifiques de l'application. Dans notre atelier, nous nous concentrons sur la façon dont ces métaux interagissent avec matériaux de substrat pour assurer une durabilité et des performances à long terme.

Pourquoi le choix du métal est important

Le choix du métal impacte directement le technique de finition de surface et l'ensemble épaisseur de la couche de galvanoplastie requis pour le travail.

• Résistance à la corrosion : Le zinc et le nickel sont les normes industrielles pour prévenir l'oxydation dans les environnements difficiles.
• Dureté : Le placage au chrome dur est la solution idéale pour les composants industriels qui subissent des frottements constants et une usure abrasive.
• Conductivité : Pour les composants électriques, le cuivre et l'argent garantissent une perte de signal et une accumulation de chaleur minimales.
• Adhérence : Certains métaux servent de couche d'apprêt pour améliorer la avec des propriétés d'adhésion supérieures des revêtements ultérieurs sur des substrats difficiles.

Lorsque nous traitons l'usinage de boîtiers d'enceintes CNC, la sélection du bon métal de placage est la dernière étape pour garantir que la pièce survive à son environnement d'exploitation tout en maintenant des tolérances serrées.

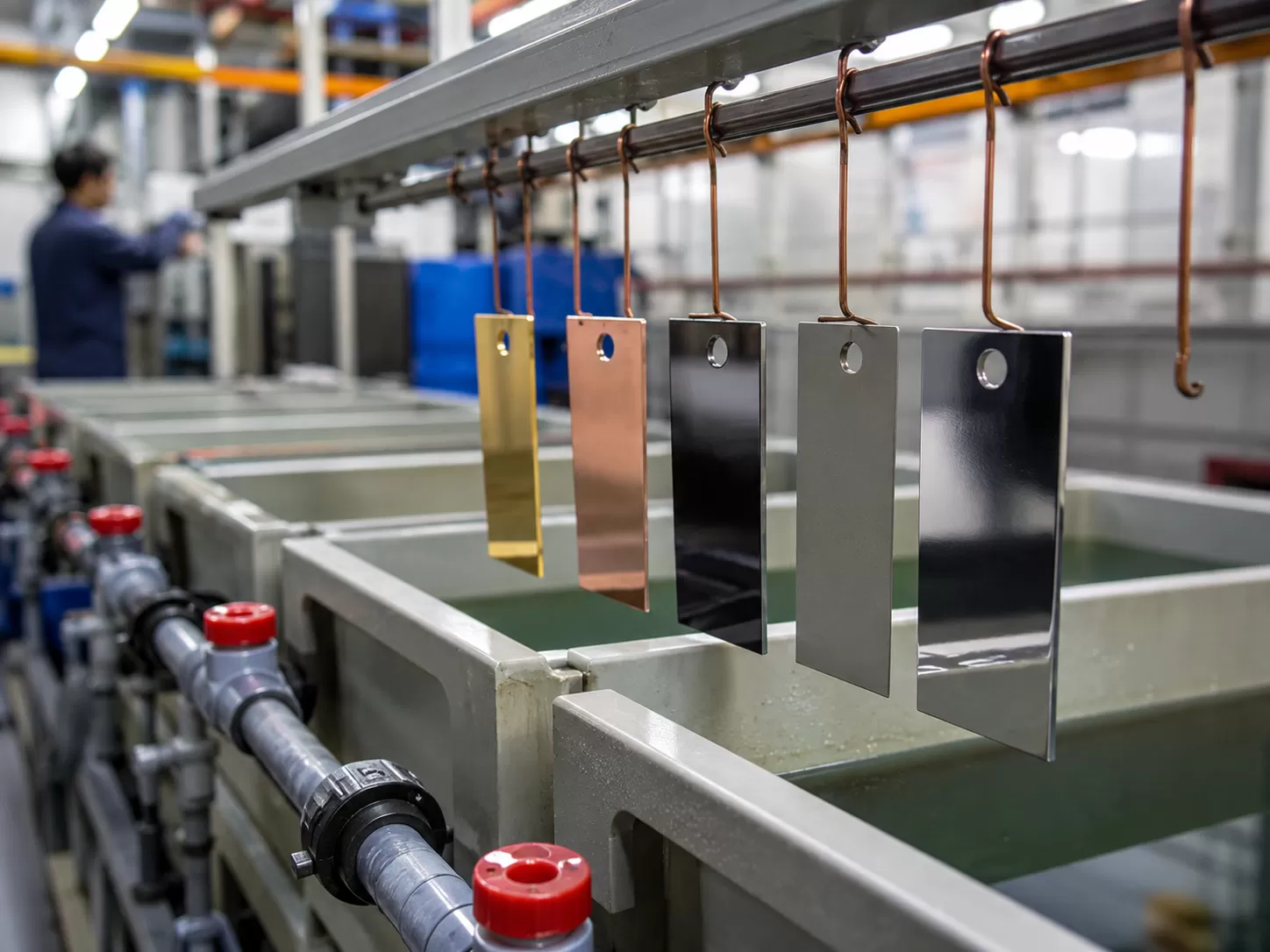

Compatibilité des matériaux : Quels substrats peuvent être électrodéposés ?

Le choix du bon matériau de substrat détermine le succès du processus d'électrodéposition. Bien que les métaux soient le choix traditionnel pour le revêtement, les progrès des techniques de finition de surface nous permettent de plaquer une gamme incroyablement diversifiée de matériaux pour améliorer la résistance à la corrosion, à l'usure et l'apparence.

Métaux conducteurs

Les métaux standard sont les plus faciles à plaquer car ils agissent naturellement comme une cathode dans le bain électrolytique. Les substrats conducteurs les plus courants comprennent :

• Acier et fer : Souvent plaqués de zinc ou de chrome pour une protection supérieure contre la rouille.
• Cuivre et laiton : Métaux hautement conducteurs qui acceptent facilement les couches de placage, souvent utilisés comme sous-couches.
• Aluminium : Léger mais nécessite un prétraitement spécialisé au zincate pour assurer de fortes propriétés d'adhérence.
• Superalliages : Matériaux spécialisés tels que des pièces en alliage à base de nickel nécessitent une activation chimique précise pour obtenir une finition impeccable et de haute durabilité.

Défis spéciaux en usinage

Les pièces usinées présentent des obstacles uniques lors de l'étape de placage. Les coins vifs, les trous borgnes profonds et les géométries complexes modifient la densité de courant pendant le processus de galvanoplastie.

• Bords vifs : Une densité de courant élevée provoque un accumulation de placage sur les coins, entraînant des bords fragiles.
• Cavités et trous : Les zones à faible densité de courant reçoivent un revêtement sacrificiel plus fin ou peuvent manquer de couverture entièrement sans outillage personnalisé.
• Rugosité de surface : Les marques d'usinage lourdes peuvent piéger les huiles ou la chimie de placage, ruinant la finition. Une préparation de surface de précision est obligatoire pour assurer une liaison correcte.

Placage sur substrats non conducteurs

Le placage n'est pas limité aux métaux. Les matériaux non conducteurs tels que les plastiques (ABS, polycarbonate) et les céramiques peuvent être galvanisés en appliquant une solution chimique spécialisée pour rendre la surface conductrice.

1. Gravure : Le substrat est rendu rugueux chimiquement pour créer des pores microscopiques pour un interverrouillage mécanique.
2. Sensibilisation et Activation : La pièce est trempée dans une solution de métal noble (comme le palladium) pour déposer une couche conductrice microscopique.
3. Placage Chimique : Une fine couche de nickel ou de cuivre autocatalytique est déposée sans utiliser de courant électrique direct (CC).
4. Galvanoplastie Standard : Une fois la pièce conductrice, elle entre dans le bain électrolytique standard pour recevoir son placage final de chrome dur ou sa finition décorative.

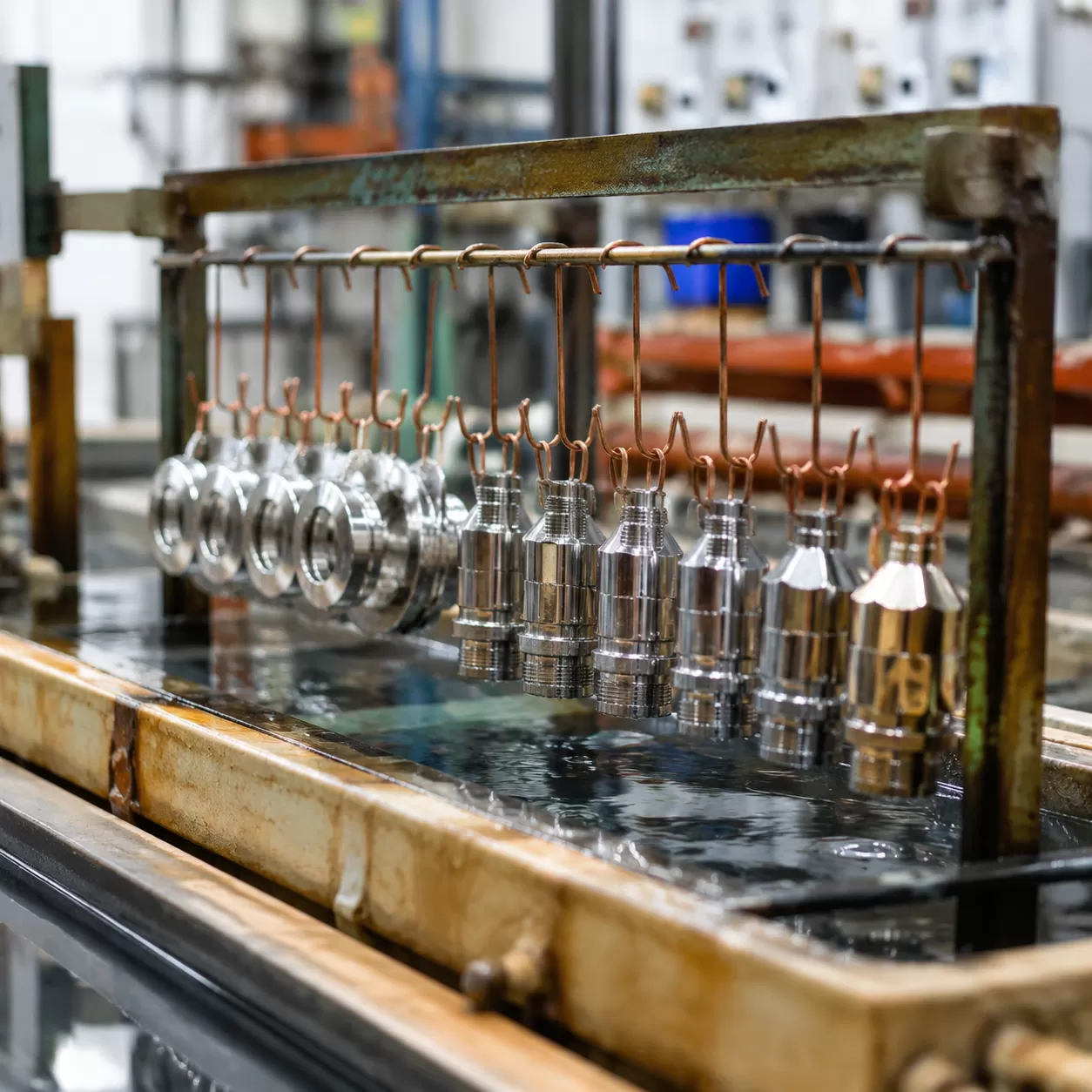

Principaux Avantages et Applications Clés de la Galvanoplastie

La galvanoplastie est une technique de finition de surface révolutionnaire qui fait bien plus que simplement modifier l'apparence d'un composant. En utilisant un courant électrique direct (CC) pour déposer une fine couche de métal sur un matériau de substrat, nous pouvons modifier fondamentalement ses propriétés physiques et chimiques.

Que vous ayez besoin d'améliorer la conductivité électrique, d'arrêter la rouille dans son élan ou de donner à un produit de consommation un aspect haut de gamme, le processus de électrodéposition offre des résultats prévisibles et performants.

Propriétés Fonctionnelles : Au-delà de la Surface

Dans les applications d'ingénierie exigeantes, les avantages fonctionnels de la galvanoplastie sont essentiels. Nous utilisons des revêtements métalliques spécifiques pour cibler des besoins de performance mécanique précis.

• Résistance à la corrosion : L'application d'un revêtement sacrificiel comme le zinc ou le cadmium protège le métal de base sous-jacent contre les environnements difficiles et l'humidité.
• Usure et dureté : Le chromage dur augmente considérablement la dureté de la surface, réduisant la friction et prolongeant la durée de vie des pièces mécaniques mobiles.
• Conductivité électrique et thermique : Le revêtement de pièces non conductrices ou peu conductrices avec de l’or ou de l’argent garantit une transmission de signal excellente avec une résistance minimale.
• Propriétés d’adhérence améliorées : L’électrolytage peut servir de couche de sous-couche qui améliore l’adhérence pour la peinture ou les revêtements spécialisés ultérieurs.

Améliorations esthétiques et décoratives

Tandis que la fonctionnalité maintient les pièces en fonctionnement, l’apparence vend les produits. L’électrolytage transforme des composants bruts, ternes ou usinés en pièces visuellement frappantes avec une grande valeur esthétique.

Grâce à un contrôle précis du bain électrolytique et de la densité de courant, nous obtenons des finitions cohérentes allant du chrome miroir à haute brillance à un nickel satiné brossé moderne et élégant. Ces améliorations décoratives ne se contentent pas d’avoir un aspect premium — elles offrent une couche durable qui résiste au ternissement, aux empreintes digitales et à l’usure quotidienne, garantissant que les produits de consommation conservent leur attrait haut de gamme pendant des années d’utilisation intensive.

Applications industrielles clés

La galvanoplastie est un processus fondamental dans presque tous les grands secteurs de fabrication en France.

• Aérospatiale & Défense : La galvanisation de précision offre une protection thermique essentielle et une conductivité électrique fiable pour les systèmes de vol critiques et robustes composants de drones UAV fonctionnant sous un stress environnemental extrême.
• Industrie automobile : De la garniture chromée décorative aux revêtements zinc-nickel fonctionnels sur les étriers de frein et les fixations sous le capot, la galvanisation prolonge la durée de vie des véhicules.
• Électronique & Semi-conducteurs : Les microprocesseurs, cartes de circuits et connecteurs dépendent de l’électrodéposition ultra-mince d’or et de cuivre pour maintenir une transmission de données parfaite.
• Dispositifs médicaux : Les instruments chirurgicaux et implants utilisent une galvanisation biocompatible en or ou en titane pour garantir la stérilité, la résistance à la corrosion et une interaction sûre avec les tissus humains.

Conception de pièces pour des résultats optimaux en galvanoplastie : une perspective d’ingénierie HXCNC

Obtenir une finition parfaite sur vos pièces usinées ne commence pas dans le bain de galvanisation — cela commence sur la planche à dessin. Chez HXCNC, nous savons que le succès de la galvanoplastie repose fortement sur une géométrie intelligente des pièces. Si une pièce est conçue sans tenir compte du processus de finition de surface, vous risquez une épaisseur de revêtement inégale, des produits chimiques piégés et une défaillance prématurée de la pièce.

L’effet de la “ densité de courant ”

Lors du processus d’électrodéposition, le courant électrique direct (DC) répartit les ions métalliques sur la pièce. Cependant, le courant électrique ne se répartit pas naturellement de manière uniforme. Il se concentre fortement sur les coins pointus, les bords extérieurs et les projections, provoquant une haute densité de courant qui conduit à des dépôts épais et cassants.

Inversement, les creux profonds, les filetages internes et les trous aveugles souffrent d’une faible densité de courant, ce qui entraîne un revêtement sacrificiel mince ou totalement inexistant. Gérer cette distribution de courant est le secret pour obtenir une épaisseur de galvanisation uniforme sur l’ensemble du matériau de la pièce.

Règles de galvanisation DFM (Design for Manufacturing)

Pour garantir des propriétés d'adhérence optimales et une finition uniforme, les ingénieurs doivent appliquer des règles spécifiques de Conception pour la Fabrication (DFM) lors de la phase initiale de conception CAO :

• Repenser les bords : Remplacez les coins aigus à 90 degrés par des rayons généreux et des transitions. Un rayon minimum de 0,030 pouces permet d'atténuer la densité de courant.
• Trou d'évacuation et de ventilation : Les rainures profondes et les trous aveugles piègent le liquide du bain électrolytique. Incluez des trous de drainage dédiés pour éviter le transfert de produits chimiques et assurer une circulation libre de la solution.
• Dégagement pour filetage : L'accumulation de dépôt de galvanisation peut ruiner les tolérances serrées sur les caractéristiques filetées. Concevez les filetages internes avec une marge appropriée ou utilisez un guide personnalisé arbre de guidage configuration où un masquage précis protège les dimensions critiques.
• Points de fixation : Concevez toujours une zone discrète, non fonctionnelle, où un support ou un fil peut maintenir une connexion électrique solide sans nuire à l'aspect esthétique de la pièce.

Intégration transparente de l'usinage CNC avec la finition de surface

Chez HXCNC, nous comblons le fossé entre l'usinage de précision et les techniques avancées de finition de surface. Nous ne nous contentons pas de couper le métal et de passer à autre chose ; notre équipe d'ingénierie examine les plans de vos pièces pour aligner les trajectoires d'outillage d'usinage avec les exigences du bain de placage final.

En analysant comment la géométrie influence les réactions redox lors du placage, nous optimisons chaque étape, du stock brut au revêtement final. Que vous ayez besoin d'un placage au chrome dur pour la résistance à l'usure ou d'une finition esthétique pour les biens de consommation, notre flux de travail intégré garantit des pièces qui s'ajustent parfaitement et fonctionnent de manière fiable sous pression.
