7 gammes de produits en PEHD — rails de guidage résistants à l'usure, bandes de revêtement de convoyeur, blocs de protection contre les impacts, plaques de glissement, bandes de protection, pièces de tampon mécanique et rondelles résistantes à l'usure. Résistance aux chocs la plus élevée parmi les plastiques courants · Auto-lubrifiant · Option conforme à la FDA.
Comparaison de la résistance à l'impact Charpy (kJ/m², non entaillé) — Plus élevé = Meilleure résistance aux chocs
UHMW-PE
200+ ◀
Nylon PA6
~80
POM Delrin
~35
PTFE
~20
200+ kJ/m²
Impact
FDA
Conforme
7
Gamme de produits
200+kJ/m²
Résistance aux impacts.
FDA
21 CFR 177.1520
24hr
Devis
Rail de guidage anti-usure ✦Revêtement de convoyeur ✦Bloc d'impact ✦Plaque coulissante ✦Bande protectrice ✦Pièce de tampon ✦Rondelle résistante à l'usure ✦
Rail de guidage anti-usure ✦Revêtement de convoyeur ✦Bloc d'impact ✦Plaque coulissante ✦Bande protectrice ✦Pièce de tampon ✦Rondelle résistante à l'usure ✦
Gammes de produits complètes
7 pièces en UHMW-PE — Résistance maximale aux chocs et à l'usure
UHMW-PE Naturel (FDA) · UHMW-PE Noir · Profil ±0,1mm · Auto-lubrifiant · MOQ 1 pièce

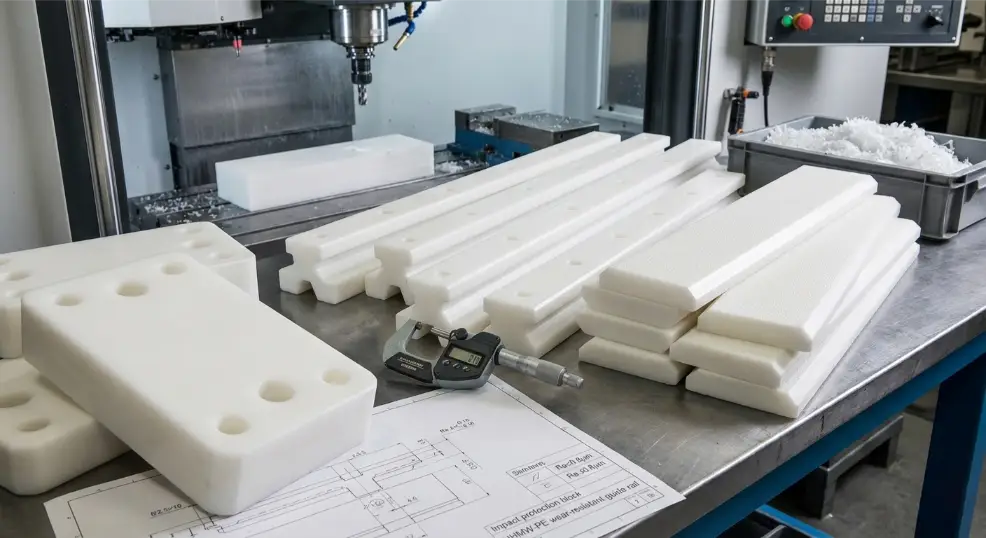

UHM-001/002/003
USURE & CHOC / 001–003 — EN VEDETTE
Rails de guidage résistants à l'usure, doublures de convoyeurs et blocs d'impact
Rails de guidage en UHMW-PE résistants à l'usure (profil ±0,1mm, Ra ≤0,8μm face de glissement, auto-lubrifiants), bandes de doublure pour goulottes de convoyeur (FDA 21 CFR 177.1520 naturel blanc, profil ±0,1mm, amortissement du bruit — la doublure en UHMW-PE réduit le bruit d'impact de la chute de métal de 10 à 15 dB par rapport à l'acier nu), et blocs de protection contre les impacts (absorption d'énergie d'impact la plus élevée de tous les plastiques techniques, Charpy 200+ kJ/m² — les blocs tampon en UHMW-PE absorbent les charges d'impact des chariots élévateurs et de la manutention de matériaux qui briseraient le POM ou le nylon). L'UHMW-PE est le matériau préféré pour les doublures de convoyeur dans l'industrie alimentaire, minière et la manutention de matériaux lourds car il combine les trois propriétés que les doublures métalliques ne possèdent pas : auto-lubrification (le produit glisse facilement sans adhérence), amortissement du bruit (nettement plus silencieux que le métal), et non-contaminant (pas de débris métalliques issus de l'usure). Naturel blanc conforme à la FDA pour les applications en contact avec les aliments ; noir pour les applications industrielles. Profil usiné selon dessin avec une tolérance de ±0,1mm ; rainures en T et motifs de boulons pour les systèmes d'attache standard de convoyeur.
UHMW-PE Naturel (FDA) · UHMW-PE NoirObtenir un devis

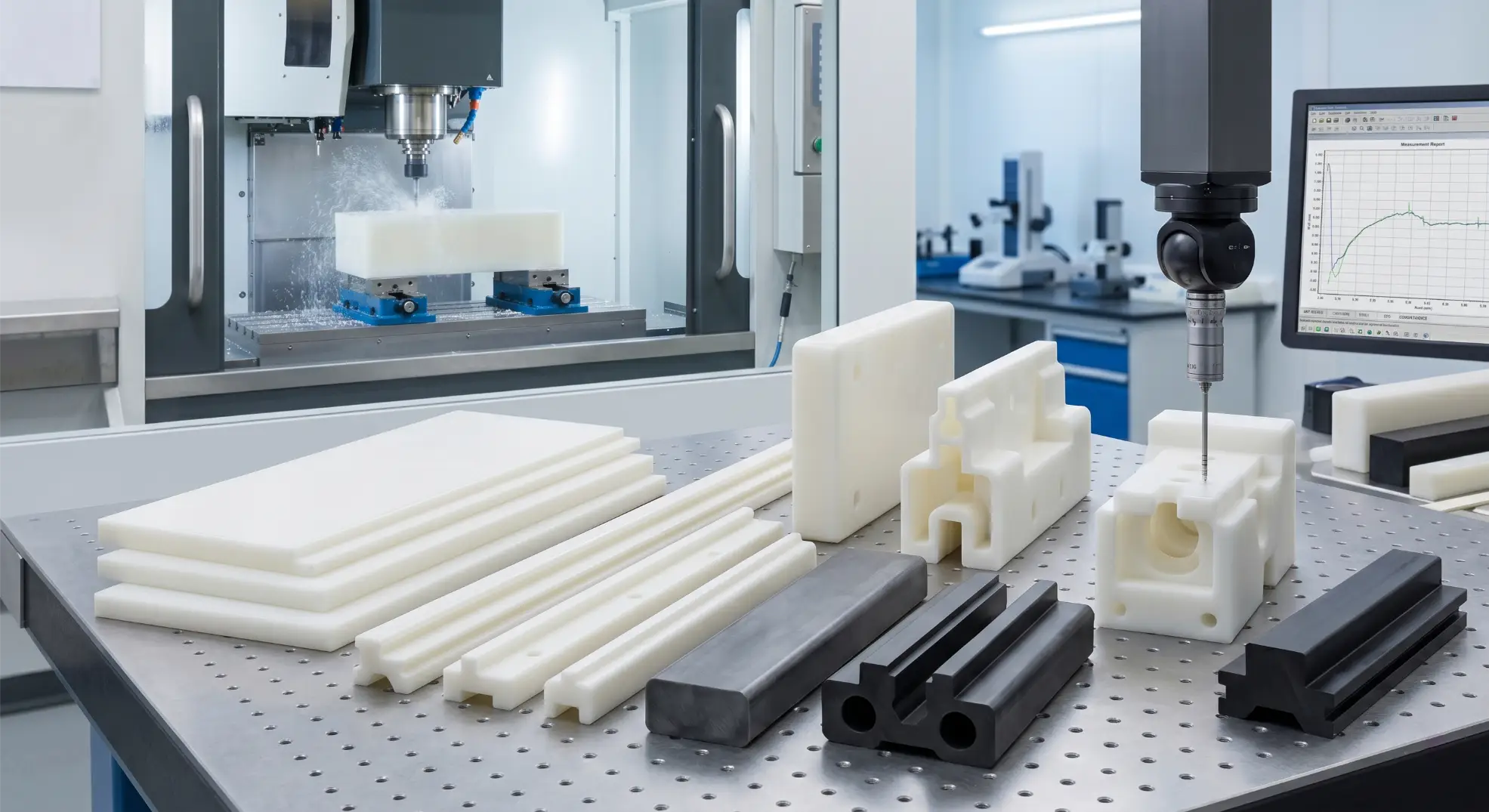

UHM-004/005/006
GLISSIÈRE & PROTECTION / 004–006
Plaques de glissement, bandes de protection et pièces d'amortissement
Plaques de glissement et de patinage en UHMW-PE (planéité ±0,1mm, Ra ≤0,8μm), bandes de protection de bordure (profil ±0,1mm, résistant aux impacts, anticorrosion — pas de rouille ni de décollement contrairement aux bandes en caoutchouc), et pièces mécaniques d'amortissement (profil ±0,1mm, le module d'élasticité de l'UHMW-PE d'environ 0,7 GPa et sa haute élasticité à la rupture permettent une absorption efficace de l'énergie d'impact sans fracture).
UHMW-PE Naturel · UHMW-PE NoirObtenir un devis
UHM-007
WEAR / 007
Rondelles résistantes à l'usure
Rondelles et cales d'épaulement résistantes à l'usure en UHMW-PE. Épaisseur ±0,1 mm ; Ra ≤0,8 μm ; auto-lubrifiant. Alternative à moindre coût aux rondelles en PTFE pour les applications où un CoF de 0,10 à 0,20 (UHMW-PE) est acceptable contre un CoF de 0,04 (PTFE) et où une résistance chimique maximale n'est pas requise. Excellente résistance à l'abrasion dans des environnements abrasifs (contaminés par du grit) où le PTFE s'userait rapidement.
UHMW-PE Naturel · UHMW-PE NoirObtenir un devis
Capacité de fabrication
Ce que nécessite l'usinage de l'UHMW-PE
Outils tranchants et faibles forces
🔪
Outils tranchants — Surface cireuse nécessitant une coupe propre
L'UHMW-PE a une texture cireuse et douce — des outils de coupe émoussés produisent des surfaces déchirées, fibreuses plutôt que des faces usinées propres. Une finition de surface en Ra ≤0,8 μm nécessite des outils en carbure ou HSS extrêmement tranchants avec des flûtes polies et des passes de finition très légères. Nous remplaçons les outils avant qu'ils ne s'émoussent sur l'UHMW-PE — un outil usé produit une qualité de surface pire sur l'UHMW-PE que sur tout autre plastique technique.
Carbure tranchantPasses de finition légères
📐
Support de la pièce — Empêche la déviation
Module élastique du UHMW-PE ~0,7 GPa — 4× inférieur à celui du nylon, 5× inférieur à celui du POM. Les sections fines et les profils longs se déforment de manière significative sous les forces d'usinage et récupèrent après la coupe — entraînant une inexactitude dimensionnelle. Nous concevons des dispositifs de maintien qui soutiennent la pièce en UHMW-PE sur toute sa longueur pendant l'usinage, minimisant la déflexion non supportée. La tolérance de profil ±0,1 mm (contre ±0,05 mm réalisable sur des plastiques plus rigides) reflète la limitation inhérente à l'usinage du UHMW-PE.
Soutien sur toute la longueurTolérance ±0,1 mm
📏
Feuille Grand Format — Jusqu’à 2000×1000 mm
La feuille de UHMW-PE est disponible en grand format (jusqu’à 2000×1000 mm, épaisseur de 10 à 100 mm) — adaptée pour la découpe de liners de convoyeurs, de plaques d’usure et de panneaux de protection en grandes tailles que d’autres plastiques techniques ne peuvent pas fournir de manière économique. Nous découpons la grande feuille de UHMW-PE en profil avec une fraiseuse CNC, une scie à bander ou un jet d’eau, selon la complexité du profil et l’épaisseur. Les commandes en grand format (feuilles complètes) réduisent considérablement le coût du matériau par pièce.
Jusqu’à 2000×1000 mmÉpaisseur de 10 à 100 mm
Spécifications de précision
Tolérances & Référence de Grade — Pièces en UHMW-PE
📐
Tolérances par Fonctionnalité
Profil
±0,1 mm
Planéité
±0,1 mm
Épaisseur
±0,1 mm
Surface (glissante)
Ra ≤0,8 μm
Alésage
H9 / H10
⚙
Référence de Grade
Résistance à l'impact
200+kJ/m²
Sans rupture (Charpy non entaillé). Le plus élevé des plastiques techniques courants. Les blocs tampon absorbent l’impact du chariot élévateur.
Coefficient de Frottement CoF
0.10–0.20
Auto-lubrifiant contre l’acier. Alternative à faible coût aux rondelles en PTFE pour des applications de glissement non critiques chimiquement.
Conformité FDA
21 CFR 177.1520
UHMW-PE naturel (blanc). Liners de convoyeurs en contact alimentaire, liners de goulottes et bandes d’usure.
Température de service
80–100°C
Service continu. Se ramollit progressivement au-dessus de 80°C. Inférieur au POM (90°C) et au nylon (100°C+).
Notre Avantage
Pourquoi les ingénieurs en installation choisissent notre Pièces en UHMW-PE
Imp
UHMW-PE vs Nylon pour les pièces d'impact
Nous spécifions l'UHMW-PE (pas le nylon) pour les blocs de tampon et les pièces de protection contre les impacts où l'absorption maximale d'énergie est requise. Résistance à l'impact de l'UHMW-PE 200+ kJ/m² contre environ 80 kJ/m² pour le nylon et environ 35 kJ/m² pour le POM. Les blocs tampon de collision pour chariots élévateurs en UHMW-PE résistent à des impacts répétés qui fissurent les alternatives en nylon.
Snd
Revêtements de convoyeur amortisseurs de bruit
Les revêtements de goulottes de convoyeur en UHMW-PE réduisent le bruit d'impact de 10 à 15 dB par rapport aux goulottes en acier brut. Cette seule propriété justifie la prime de coût du matériau dans les usines de transformation alimentaire et d'emballage où les réglementations sonores s'appliquent. Nous fournissons des revêtements conformes aux normes de fixation par boulons à rainure en T pour la modernisation des systèmes de convoyeurs standard.
Sz
Feuille de grande taille disponible
Feuille d'UHMW-PE jusqu'à 2000×1000mm d'épaisseur de 10 à 100mm — adaptée pour les plaques d'usure de grand format et les protections de machine qui ne peuvent pas être sourcing dans d'autres plastiques d'ingénierie à un coût comparable. Profilage CNC pour formes complexes de grande taille.
H7?
Avis sur la tolérance — H9/H10 uniquement
L'UHMW-PE ne peut pas maintenir de manière cohérente la tolérance de perçage H7 — le module est trop faible et la déflexion lors de l'usinage trop élevée. Nous conseillons une tolérance de perçage H9/H10 comme étant la tolérance pratique pour l'UHMW-PE. Les clients spécifiant H7 pour l'UHMW-PE sont redirigés vers le POM ou le PEEK comme matériaux appropriés pour les applications de perçage de précision.
Foire aux questions
Pièces en UHMW-PE — Questions fréquentes
La plus haute absorption d'énergie d'impact parmi tous les plastiques d'ingénierie courants (200+ kJ/m² contre nylon ~80, POM ~35) ; auto-lubrifiant (CoF 0,10–0,20) ; excellente résistance à l'usure dans les environnements abrasifs ; amortisseur de bruit ; FDA 21 CFR 177.1520; coût le plus bas des plastiques d'ingénierie pour une performance d'usure comparable. Limitations : rigidité moindre (tolérance ±0,1mm, pas de perçage H7) ; température maximale de service 80–100°C. Préciser le POM pour un perçage de précision ; UHMW-PE pour une absorption maximale d'impact et d'usure à moindre coût.
Oui — conforme à la FDA 21 CFR 177.1520 (blanc naturel uniquement). Excellent pour les revêtements de goulottes de convoyeurs de traitement alimentaire : auto-lubrifiant (réduit l'adhérence des produits), amortisseur de bruit (réduction de 10 à 15 dB par rapport au métal nu), et résistant aux agents de nettoyage (CIP NaOH, désinfectants au chlore). Approbation USDA/NSF disponible pour les applications de traitement laitier et de viande.
Profil : ±0,1 mm. Planéité : ±0,1 mm. Épaisseur : ±0,1 mm. Surface : Ra ≤0,8 μm. Diamètre du trou : H9/H10. Le trou H7 n'est pas réalisable de manière fiable dans l'UHMW-PE — module de matériau trop faible. Pour les applications avec trou H7, spécifiez le POM ou le PEEK au lieu de cela.
MOQ : 1 pièce. Délais de livraison : profils plats : 3–7 jours. Profils complexes : 5–10 jours. En stock en naturel (blanc FDA) et noir. Plaque en grand format (2000×1000mm, 10–100mm) disponible pour grandes plaques d'usure et liners de convoyeur. Toutes les pièces en UHMW-PE dans un emballage en sac PE propre.
