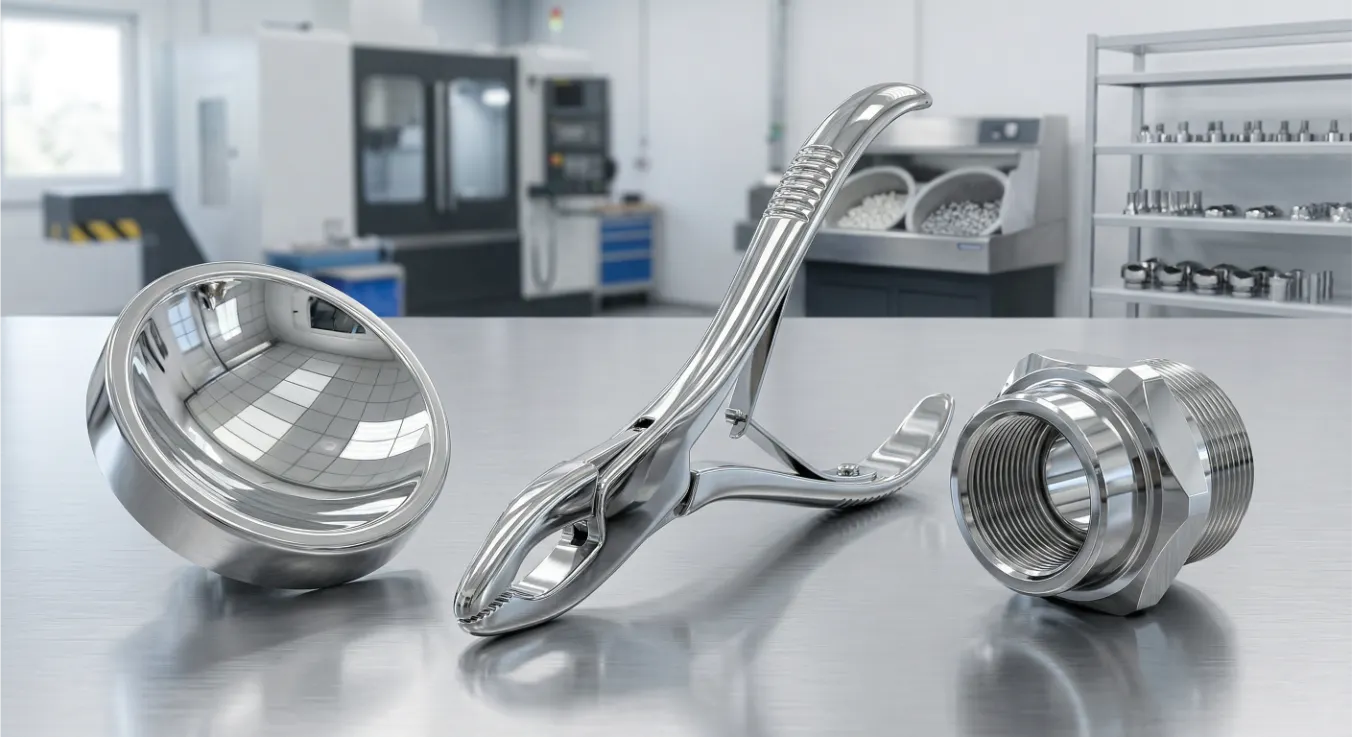

Nous éliminons toute marque d'outil, ligne d'alimentation et rayure d'usinage — passant votre pièce CNC d'une finition brute Ra 3,2 μm à une finition miroir Ra ≤ 0,05 μm. Cinq méthodes de polissage, tous matériaux, Ra mesuré par profilomètre et documenté sur chaque travail.
Élimination abrasive progressive —
Du surface usinée au miroir en étapes mesurées
Le polissage est une séquence contrôlée et progressive d'étapes abrasives — chaque étape élimine le motif de rayure laissé par l'étape précédente et le remplace par un plus fin. En partant du Ra brut (généralement Ra 0,8–3,2 μm), chaque étape réduit la profondeur des rayures et la hauteur des pics jusqu'à ce que le Ra cible soit atteint.
La règle fondamentale : Vous ne pouvez pas sauter le grain de abrasive. Passer d’un abrasif de 240-grit directement à la pâte de polissage laisse des rayures de 240-grit que la pâte ne peut pas éliminer — vous polissez autour d’elles, pas à travers. Nos parcours de polissage sont conçus à partir du Ra de départ et du Ra cible : la granulométrie de départ, le nombre d’étapes intermédiaires et la grade finale de la pâte sont spécifiés sur la fiche de parcours avant le début du travail.
Ra est un paramètre dimensionnel mesuré (ISO 1302 / ISO 4287) — pas une évaluation visuelle. Nous mesurons le Ra avec un profilomètre à contact après le polissage sur chaque pièce avec une indication Ra sur le dessin. L’emplacement de la mesure, la direction et la longueur d’onde de coupure (λc) sont spécifiés dans le DFM. Les résultats sont enregistrés dans le rapport d’inspection.
La bonne méthode pour chaque géométrie —
Matériau et objectif Ra
Polissage manuel progressif
Appliqué par des polisseurs formés utilisant des bobs en feutre rotatifs, des roues à lamelles, des doigts abrasifs et des films de lapping diamantés. Cette méthode est essentielle pour profils 3D complexes, surfaces en libre-forme et contours internes que le polissage mécanique ne peut pas atteindre. L'opérateur travaille selon une séquence de grain documentée : P240 → P400 → P800 → P1200 → P2000 → pâte diamant de 3 μm → pâte de 1 μm → pâte diamant de 0,25 μm.
Chaque étape est inspectée sous lumière rasante à 45° avant de passer à la granulométrie suivante. Une erreur courante de l'opérateur — appliquer trop de pression lors de l'étape de la pâte — provoque des bavures locales et une réflectance inégale. Nos polisseurs utilisent des coups légers et superposés avec de la pâte fraîche sur un tampon en feutre propre à chaque étape. La lumière rasante à 45° révèle toute rayure restante de l'étape précédente avant que la pièce ne passe à la suivante.
Polissage électrolytique (électrochimique)
La pièce est immergée dans un électrolyte acide et un courant continu est appliqué — le métal se dissout plus rapidement des sommets de la surface que des vallées (densité de courant plus élevée aux pics), lissage de la surface par action électrochimique sans contact mécanique. Le résultat est un Ra exceptionnellement uniforme sur toutes les surfaces en contact avec l’électrolyte — y compris les alésages internes, les rainures et les trous traversants que le polissage manuel ne peut atteindre.
Polissage électrolytique simultané élimine la contamination par fer libre et enrichit la couche passive d’oxyde de chrome sur l’acier inoxydable — offrant une passivation équivalente ou meilleure que la passivation à l’acide nitrique selon ASTM A967. Pour cette raison, c’est le traitement de surface final préféré pour les dispositifs médicaux en acier inoxydable, les équipements de transformation alimentaire et l’intérieur des récipients pharmaceutiques. Aucune étape de passivation séparée n’est requise après le polissage électrolytique.
Polissage à la bande et à la machine
Polissage semi-automatique à la bande abrasive, à la roue et à la machine de bobinage pour faces plates, diamètres extérieurs cylindriques, courbes simples et externes de tubes. Une vitesse de bande constante et une pression de contact contrôlée produisent un Ra plus uniforme que le polissage manuel sur une géométrie régulière — avec un débit beaucoup plus élevé. Utilisé pour le fini pré-anodisé de panneaux en aluminium plats (Ra ≤ 0,4 μm avant anodisation de type II), le fini de tubes et barres en acier inoxydable, et le polissage des diamètres extérieurs de composants cylindriques avant le placage.
Le polissage de la bande produit un motif de rayures directionnel — la grainure coule dans une seule direction cohérente. Cela est souvent acceptable ou souhaitable (produisant l'apparence satinée brossée). Pour un polissage non directionnel, nous passons au polissage à roue oscillante avec composé. Le polissage de la bande est généralement 3 à 8 fois plus rapide que le polissage manuel sur une géométrie régulière.
Polissage et Superfinition
Processus abrasifs de précision extrême pour atteindre Ra ≤ 0,1 μm et une planéité exceptionnelle (≤ 0,5 μm / 100 mm) en même temps. Le polissage utilise une plaque de surface en fonte ou en céramique avec une boue abrasive — la pièce est déplacée selon un motif en huit aléatoire, égalisant ainsi les points hauts pour produire une surface mathématiquement plane. Utilisé pour les sièges de soupapes, les faces d'étanchéité hydrauliques et les surfaces optiques où la seule Ra est insuffisante — la déviation de planéité doit également être contrôlée.
La superfinition utilise une pierre abrasive reciprocante appliquée sur des surfaces cylindriques en rotation (cages de roulements, jupes d'arbre, jupes de vilebrequin) sous une pression légère et avec un liquide de coupe. Le processus élimine la couche amorphe de surface laissée par le meulage et crée une texture de plateau-honing — pics éliminés, vallées conservées — qui retient le lubrifiant en service et réduit considérablement l'usure lors de la mise en service dans des roulements à charge élevée.
Spécifications de polissage — Ce que nous spécifions, contrôlons et mesurons
Chaque paramètre ci-dessous est spécifié lors de la conception, appliqué pendant la production, et vérifié lors de l'inspection.
| Paramètre | Spécification | Comment nous le contrôlons | Mesure |
|---|---|---|---|
| Rugosité de surface Ra | Ra 0,05 – 0,8 μm Selon le repère de dessin ou l'exigence de l'application | Séquence de grainée conçue sur la fiche de route. Grainée de départ à partir du Ra usiné, composé diamant pour Ra ≤ 0,2 μm. | Contact avec le profilomètre ISO 4287. Emplacement et direction spécifiés dans le DFM. |
| Retrait de matière | 0,005 – 0,05 mm par surface Électrolytique : 0,005–0,02 mm · Miroir à main : 0,03–0,05 mm | Marge de stock ajoutée dans le DFM. Dimensions des trous de précision dimensionnés pour le polissage nominal après usinage. | Comparaison CMM ou micromètre avant/après polissage sur la première pièce. Documenté pour les caractéristiques à tolérance serrée. |
| Séquence de grainée | P240 → P400 → P800 → P1200 → P2000 → 3 μm → 1 μm → 0,25 μm Ajusté au Ra de départ et au Ra cible | Séquence sur la fiche de route. Ne peut pas être modifiée sans changement d'ingénierie. L'inspecteur vérifie la conformité. | Validation de la fiche de route. Vérification visuelle à la lumière raking à chaque étape avant de passer au grain suivant. |
| Température de la surface | < 120 °C en continu · < 60 °C for hardened steel > HRC 55 S'applique à toutes les méthodes de polissage mécanique | Polissage intermittent avec périodes de refroidissement. Surveillance par pyromètre pour l'acier de moule trempé. | Pyromètre de contact sur la surface de la pièce. Documenté pour les pièces trempées où le revenu est un risque (> 160 °C). |
| Paramètres électrolytiques | 3–8 A/dm² · 3–12 min · Bain à 50–70 °C Conditions standard du bain en acier inoxydable | Température et densité de courant surveillées en continu. Temps par minuterie. Composition de l'électrolyte selon la SOP. | Mesure pré/post Ra. Vérification de l'uniformité visuelle. Test de brouillard salin sur pièces médicales/alimentaires. |
| Spécification de masquage | Tous les trous H8 et plus précis · Toutes les filetages · Toutes les faces d'étanchéité Spécifié sur la fiche de route DFM | Prises, bouchons, cire et ruban classés pour les composés de polissage. Vérifiés avant le début du polissage de chaque lot. | Contrôle visuel des caractéristiques masquées avant et après. Vérification CMM des trous de précision masqués après polissage. |
Projets réels — Spécification, Défi et Résultat Mesuré
Trois travaux de polissage en production avec des cibles Ra réelles, matériaux, défis et résultats mesurés au profilomètre.
Boîtier d'instrument chirurgical — Ra ≤ 0,2 μm + Passivation
Cavité du moule d'injection — Finition miroir SPI A1, Ra ≤ 0,025 μm
Face de siège de vanne hydraulique — Planéité ≤ 0,5 μm, service à 350 bar
Polissage par matériau — Méthode, Ra, et notes clés
Polissage — Réponses techniques détaillées
Questions techniques courantes sur la spécification du polissage sur des pièces usinées CNC — avec des réponses de niveau ingénierie.
Rainure de joint d’étanchéité en face de joint torique : Ra ≤ 0,8 μm — le joint torique se déforme pour remplir les irrégularités mineures. Un polissage excessif à Ra ≤ 0,05 μm augmente le coût sans avantage fonctionnel. Joint d’étanchéité de tige de piston dynamique : Ra ≤ 0,2 μm — trop lisse (Ra < 0,05 μm) empêche la rétention du lubrifiant dans le film d’étanchéité et augmente l’usure du joint. siège de vanne métal sur métal : Ra ≤ 0,4 μm + planéité ≤ 1 μm. Alésage du cylindre hydraulique : Ra ≤ 0,4 μm plateau-polishé.
Contactez-nous avec votre type de joint, fluide et pression de fonctionnement — nous vous recommanderons le Ra approprié plutôt que de devoir sur-spécifier.
Polissage à la main miroir (Ra 1,6 μm → Ra 0,05 μm) : environ 0,03–0,05 mm par surface. Polissage fin à la main (Ra 0,8 μm → Ra 0,2 μm) : 0,01–0,02 mm. Polissage électrolytique : 0,005–0,015 mm. Polissage par lappage : 0,001–0,005 mm.
Pour la plupart des surfaces extérieures, cela se situe dans la tolérance normale du dessin — aucune compensation dimensionnelle préalable au polissage n’est nécessaire. Pour les alésages de précision à tolérance serrée (H7/H6), diamètres d’étanchéité et diamètres de pas de filetage : nous calculons la dimension avant polissage lors de la conception pour que la dimension après polissage atteigne la cote nominale du dessin. Les caractéristiques de précision qui ne doivent pas être polies sont masquées avant le début du polissage.
Passivation (ASTM A967 acide nitrique ou citrique) dissout le fer libre de la surface et restaure la couche passive naturelle d’oxyde de chrome. Il n’améliore pas la rugosité de la surface et n’élimine pas les marques d’usinage.
Polissage électrolytique lisse la surface (réduit le Ra), élimine plus de fer libre que la passivation, et produit une couche passive enrichie en chrome 30 à 50 fois plus épaisse que la passivation standard. Le ratio chrome/fer après électropolissage (Cr : Fe > 1,5) est nettement plus élevé qu’après seule passivation — meilleure résistance à la corrosion lors des tests de brouillard salin. Pour les aciers inoxydables destinés à un usage médical ou en contact avec des aliments : l’électropolissage est le traitement unique préféré — aucune étape de passivation séparée n’est nécessaire par la suite.
Oui — la méthode dépend de la géométrie du trou. Polissage électrolytique: atteint toutes les surfaces internes en contact avec l'électrolyte — y compris les trous aveugles, les trous traversants et les trous étroits profonds. Le plus efficace pour l'amélioration des surfaces internes en acier inoxydable. Rectification: polie les diamètres intérieurs des trous avec une pierre abrasive en expansion — obtient un Ra ≤ 0,2 μm et corrige la cylindricité du trou simultanément. Plage ∅5–∅300 mm. Outils abrasifs flexibles : feuilles abrasives enroulées en spirale — pour les trous courts ∅8–∅50 mm nécessitant un Ra ≤ 0,4 μm. Très étroits et profonds trous (L/D > 10, diamètre < 3 mm) : le polissage électrolytique est la seule option pratique.
Le Ra est mesuré avec un profilomètre à contact (type stylet) selon ISO 4287. Principaux paramètres de mesure : longueur d’évaluation (ln = 5 × filtre de coupure λc — par exemple, pour Ra 0,05–0,4 μm : λc = 0,25 mm, ln = 1,25 mm). Rayon du stylet : 2 μm standard.
Le rapport d'inspection indique : la valeur Ra mesurée à chaque emplacement spécifié, la direction de la mesure, l'ID de l'instrument et la date de calibration (traçable à NIST/NPL), ainsi que la conformité ou non aux tolérances du dessin. Pour le contrôle du premier article des pièces critiques, nous incluons la trace complète du profil de surface en pièce jointe PDF.
Le lapping est spécifié lorsque les deux Ra et la planéité doivent être contrôlés simultanément — le polissage à la main/à la bande améliore le Ra mais ne contrôle pas la planéité. Spécifiez le lapping lorsque : la déviation de la planéité doit être ≤ 1 μm (le polissage ne peut pas atteindre cela de manière cohérente).
Applications typiques du lapping : faces de siège de soupapes hydrauliques (joint métal sur métal à haute pression), surfaces et fenêtres optiques (planéité ≤ λ/4), faces de jauges de précision (planéité certifiée pour la traçabilité de calibration), sièges de vannes à bille (étanchéité à l'air ou au gaz). Nos plaques de lapping varient de 100 mm à 400 mm de diamètre, pouvant accueillir des pièces jusqu'à 350 × 250 mm pour le lapping de la planéité.
