棘爪與棘輪
組裝件

爪形與棘輪是一種機械組件， 允許一個方向旋轉，同時防止另一方向旋轉. 。棘輪是一個齒輪盤，具有不對稱—通常是鋸齒形—的齒。爪形是一個支點樑或銷，前端嵌入在棘齒之間。當輪子朝允許的方向轉動時，爪形前端會跨過斜面的齒面；當輪子試圖在被阻止的方向轉動時，爪形前端會卡在陡齒面上，防止運動。它們共同構成最古老且最可靠的單向機械元件之一。.

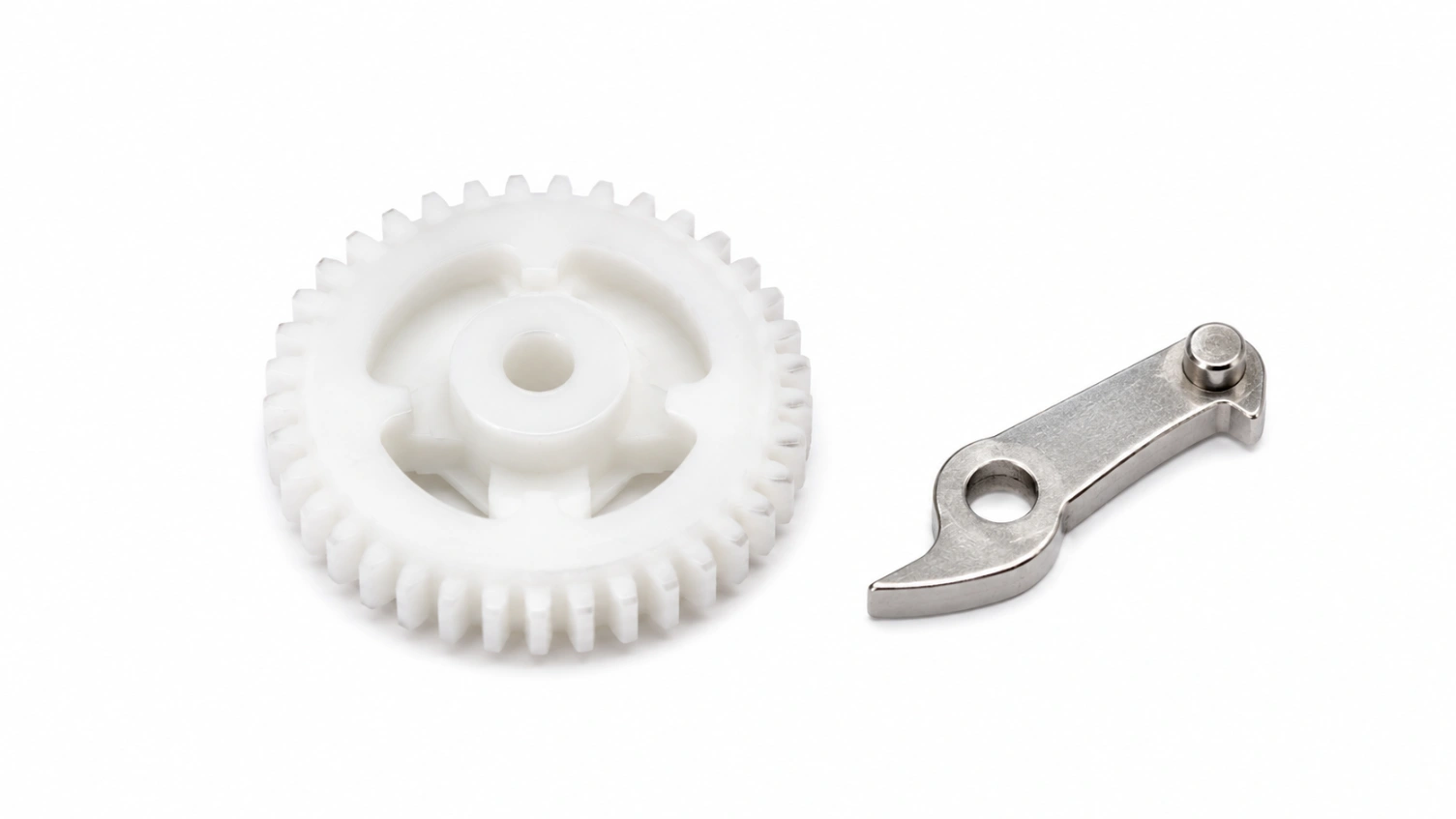

該 棘輪 是帶齒的輪子（或齒條或環形結構）。它是被動或受控的元件，具有不對稱的齒，決定了組件的角向解析度與負載能力。 爪形 是啟動元件——可以旋轉的臂、槓桿或銷，與棘輪齒面互動，以允許或阻止運動。它們總是一起工作；沒有另一方就無法發揮功能。在日常用語中「棘輪」常指整個組件，但在精密工程中，兩個部件會分別規範與製造。.

主要類型有： 外部棘輪 — 外 circumference 的齒；在絞車、手工具和驅動裝置中最常見的類型；; 內部棘輪 — 內孔齒；用於自由車轆和緊湊機構；; 端面（端部）棘輪 — 圓盤端面的齒；需要軸向而非徑向啟動時使用；; 線性（齒條）棘輪 — 帶棘爪的齒條，用於線性單向運動；以及 滾子棘輪（擒縱離合器） — 使用滾輪或擒縱件而非獨立的棘爪，提供無聲啟動與任意角度解析度。HXC 生產以上所有類型。.

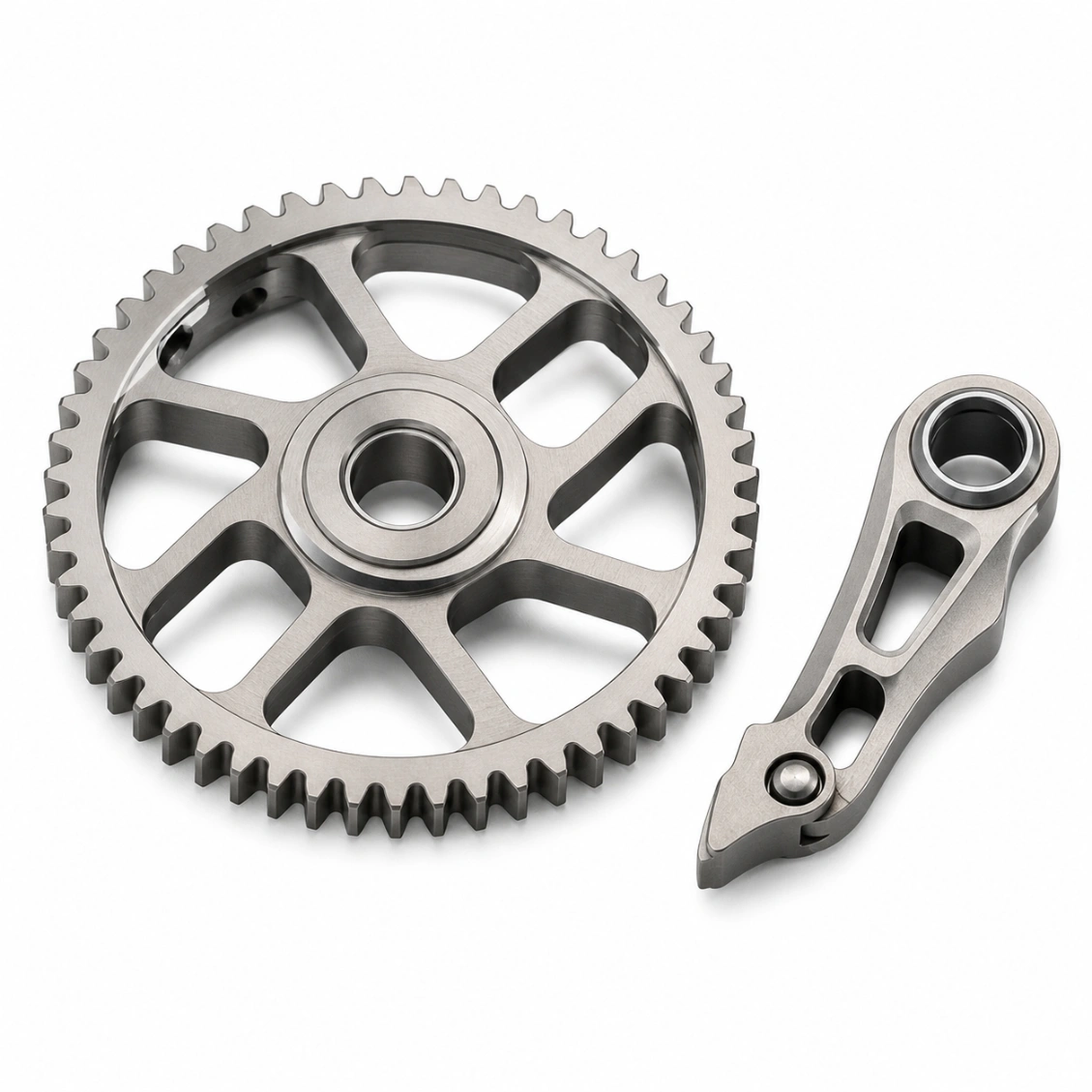

指向棘輪設計用於 以精確、可重複的角位移來推進機構 — 每次動作一個齒。每個齒代表固定的角增量：36齒棘輪每步為 10°，72齒棘輪每步為 5°。指向棘輪用於旋轉指向工作台、給料機構、計數機構、擒縱裝置，以及任何需要將軸以精確增量前進的應用。. 角度解析度僅由齒數決定 — 越多的齒數，步距越細。精密儀器中使用最多有至多 300 歯的細距指定位槓。.

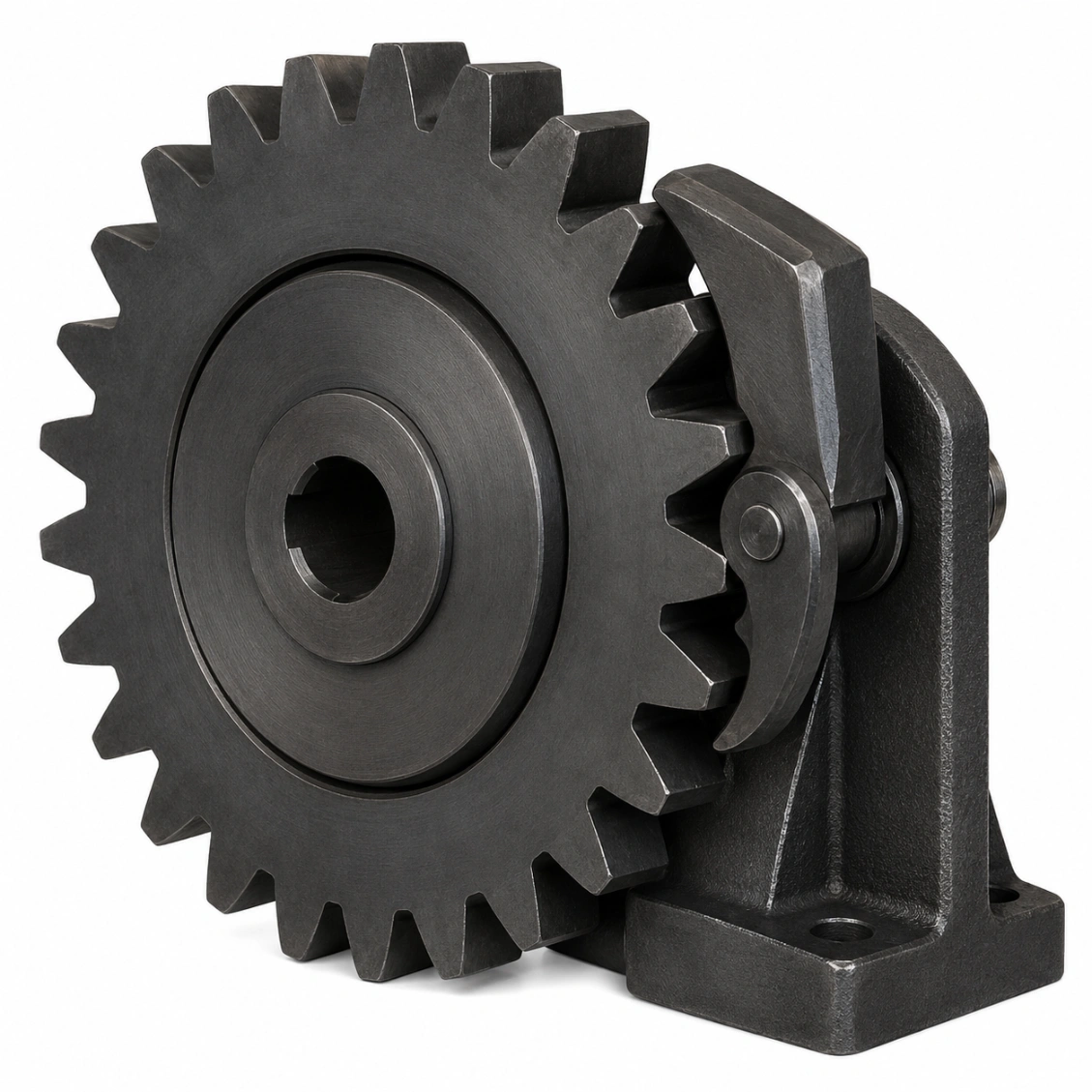

後止止回器是一個止回器與棘爪組件，其中 棘爪固定在外殼上 （不移動），其唯一功能是防止載荷軸的反向旋轉。與指定位槓不同，它不會前進軸向——它只是保持位置。後止止回器用於 傾斜式輸送機 （在失電時防止帶輪回跑），, 絞車與提升機 （承托懸掛載荷），以及 閥門執行器 （防止系統壓力造成的反向驅動）。它們被設計用於高靜態保持載荷，通常以操作扭矩的 3–5 倍作為安全係數規範。.

超遲動式止回器允許被動軸 以比主動軸更快的速度運轉 在不傳遞反向扭矩的情況下——經典的自由輪或單向離合功能。自行車後輪軸是最熟悉的例子：踩踏驅動車輪，但車輪可以滑行而不會把踏板往回帶。在工業應用中，過載式棘輪被用於 制動止動離合、引擎起動器、輸送機過載驅動，以及雙電動機排列 其中一台馬達必須覆蓋另一台而不鎖死兩者。不精密齒的過載棘輪相較於粗齒設計，具有更細緻的啟合與更平順的滑行。.

最常見的齒型是 非對稱鋸齒型：接近徑向的（或略微下凹的）鎖定面與逐漸傾斜的啟動面。鎖定面的角度通常從徑向0–15°——較鋒利的面提供更積極的鎖定並在衝擊荷載下抵抗棘爪跳出；較淺的面需要較小的棘爪彈簧力以便啟用。對於 高載荷或安全關鍵應用, ，鎖定面呈略微負斜（下凹）可提供自鎖作用。對於 雙向可選棘輪, ，採用對稱或近對稱的齒形。面向棘輪的齒型採用方齒。HXC 能依照您的圖樣加工成任意齒形。.

保持扭矩容量主要由以下因素決定： 齒齒彎曲強度 (材料、模組/齒距、與齒面寬度); 同時啮合的複爪數量 (多個複爪增加承載能力); 以及 齒面幾何 (內削與徑向鎖定面之差異)。單一複爪的簡化公式為：T = F × r，其中 F 為齒面力，r 為節距半徑。齒面力 F ≤ σ_allowable × b × m²，其中 b 為齒面寬度，m 為模數。對於需要安全性關鍵的起重應用，對計算承載力施以≥ 3 的安全因數。HXC 工程師可審核您的荷載情境，並就所需扭矩提供模數、齒數與材料的建議。.

棘爪跳脫（齒爪跳出）發生於齒爪跨過鎖定面而未啟嚙時。主要原因為： 複爪彈簧力不足 — 任何工作轉速下，彈簧必須使棘爪鼻端抵觸齒根；; 過淺的鎖定面角度 — 從徑向角度低於 5° 的角度在震動荷載下容易跳動；; 過度的工作轉速 — 在高轉速時離心力可能將棘爪從齒輪上拉開；; 磨損或圓角的齒面 — 表面經過硬化或磨損會降低啮合；以及 對中不良 — 棘爪樞軸必須與棘輪軸平行。增加一個相差半個齒距的第二棘爪可提高承載能力並消除一齒跳動。.

與齒輪間隙不同，棘輪的「間隙」是指 棘爪啟用下一個齒之前的自由轉動角度 — 等於整個齒距的一半。36齒棘輪在棘爪鎖定前有 10° 的自由行程；72齒則為 5°。這是設計固有的，因此在需要最小動摩擦的地方會使用細齒棘輪。為接近零間隙的棘輪機構，設計師會使用 雙偏移棘爪 (半角自由角)，多個啟動點，或改用真正零接觸回差的楔式離合器或滾珠棘輪。為了精確的定位，這個自由角是主要的解析極限。.

一個雙爪棘輪具有 兩爪相位偏移半齒距的角度偏移 (180° / 齒數)。其好處是： 負載容量加倍 — 兩爪共同分擔保持負載；; 自由角回差減半 — 一爪位於齒與齒間，另一爪已在齒根；以及 冗餘性 — 如果一爪彈簧失效，另一爪仍能保持。雙爪設計在安全關鍵的提升應用（CE 機械指令）、高週期性汽車元件，以及任何對減少丟失運動有需求的棘輪中都是標準配置。HXC 能按照您的圖紙加工並組裝雙爪單元。.

常見的三種彈簧類型： 扭簧 — 一枚缠绕在棘轮支点销周围的螺旋弹簧，是大多数应用中最紧凑、最可靠的选择；; 在盲袋中的压缩弹簧 — 将棘爪鼻端径向推入轮缘，便于维护与更换；以及 叶片弹簧 — 嵌入外壳中的扁平弹簧，被用于像自行车牙轮和仪表棘轮等薄型机构。关键设计标准：弹簧力必须在最大工作速度下克服棘爪的离心力，并在齿根处提供可靠的啮合力。. 不锈钢弹簧在海洋、食品级和医疗应用中是必需的。.

在起重设备中，棘轮的作用是 承载回退的后挡. 。当手摇绞车、拉具或手动提升机操作时，棘轮轮与鼓轮或传动轴相连。当操作员暂停或释放手柄时，棘爪啮合棘轮齿，防止负载回滑。这允许以增量方式提升，而无需在负载下持续握柄。对于带CE标志的起重设备，棘轮组件的额定至少应达到 4:1 的安全系数 在静态承载下并且必须通过载荷证明试验。HXC 可以提供与 CE 标记相关的材料证书和尺寸报告。.

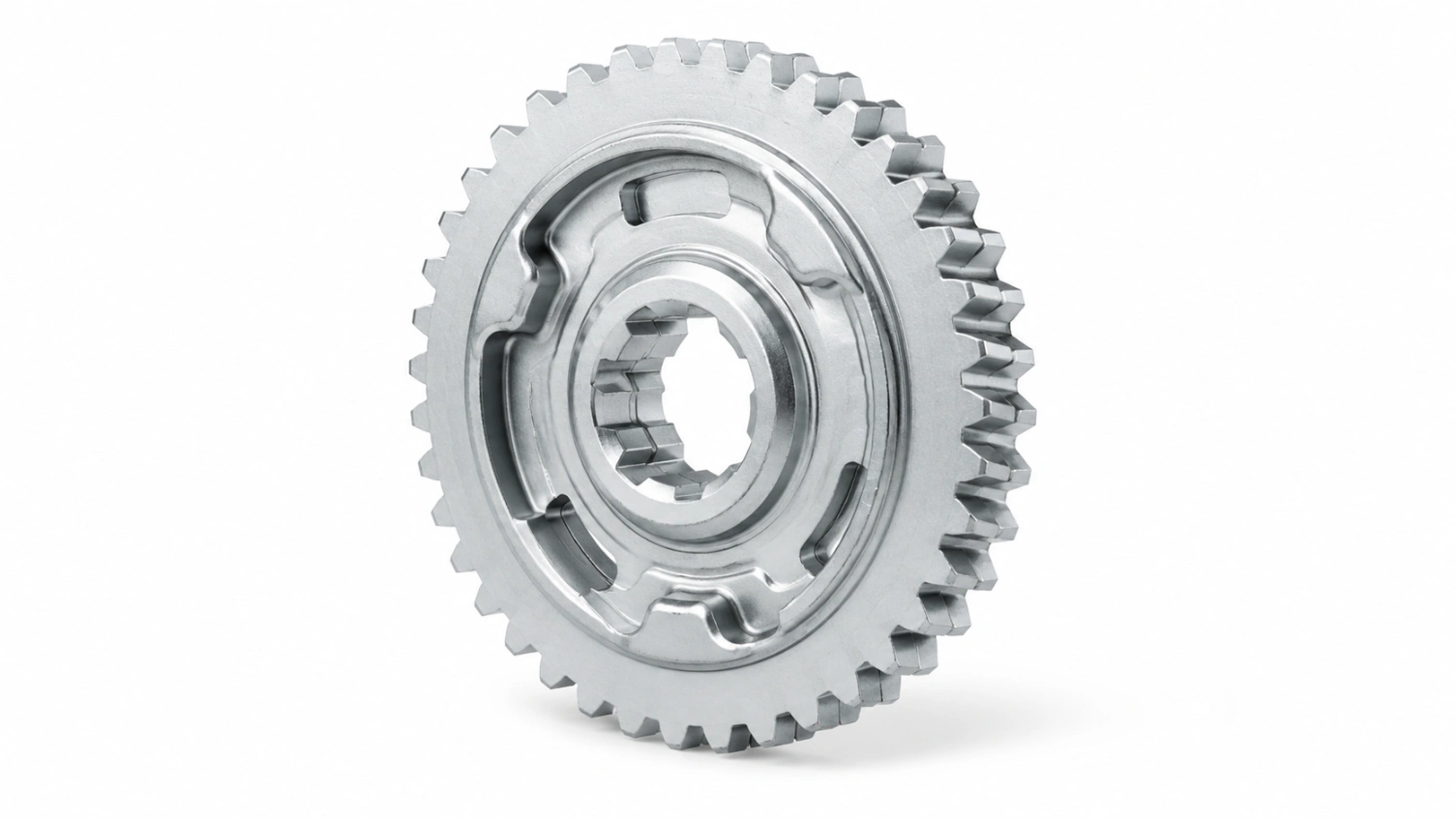

对于起重和承载棘轮，优先考虑的是 韌性與抗脆性斷裂 在衝擊載荷下，而非僅僅是硬度。標準選擇是 透過淬透處理到 HRC 48–55 的 42CrMo4 —— 它結合高屈服強度與良好的缺口韌性，廣泛被用於符合 CE 標誌的起重裝備。對於非常高循環次數的應用（汽車收回器），, 表淬硬化 20CrMnTi 在軸心核心具有延展性時提供更硬的齒面。避免對起重棘輪的整體淬硬超過 HRC 58——雖然硬度較高，但材料會變脆，易在衝擊載荷下突然斷裂。HXC 工程師將就您的荷載情況建議正確的硬度範圍。.

綁扎棘輪是一種 手動操作的線性棘輪機構 用於在運輸過程中將網帶繃緊於載荷周圍。當手柄被挤壓時，棘輪軸會捲動網帶；棘爪在鬆開手柄時防止帶子鬆弛。綁扎棘輪本體與軸通常為消費等級的壓力鋼或壓鑄鋅，或用於重型貨物應用的機加工鋼。HXC 生產用於 重型貨物綁扎系統 —— 棘輪軸、棘爪載體與樞銷，用於 EN 12195-2 的工作載荷要求—— 供應運輸與物流部門的客戶。.

可以。 可逆棘輪 使用多種機制之一讓操作人員選擇允許的方向：a 翻轉棘爪 可被實體旋轉180°以與相對的齒面啟動互鎖；a 滑動棘爪選擇器 在兩個棘爪之間移動—各自對應一個方向；或是 雙面棘輪盤 每個面具有不同的齒形。最熟悉的例子是可逆棘輪扳手。HXC 將這些變體全部包含在內，包括選擇器機構、定位球和翻轉槓杆。對於雙向 中立鎖定 （在兩方向都鎖定），可以同時啟動兩個對向棘爪。.

請盡可能提供以下資訊中的任意多項： 棘輪輪毂外徑與孔徑, 齒數與齒距（或模數）, 齒輪輪廓 鋸齒角度、軋剪或不切, 面寬, 啮合方向 (順時針或逆時針), 材料與硬度, 棘爪幾何形狀 (樞軸孔徑、鼻子半徑、彈簧類型), 裝配範圍 (僅輪體/僅棘爪/含彈簧與銷的完整裝配), 表面處理, ，并在真空侧由 數量. 一份草圖、CAD 檔案 (STEP/DXF)，甚至現有零件的照片即可開始。若是要承受扭矩，請提供您的最大負載扭矩與所需安全系數—我們將回推幾何形狀。.
