CNC 加工設計指南最佳實踐與技巧

01CNC 銑削的核心幾何規則

減材製造受切削工具的物理直徑、刀槽長度、剛性和進刀方向的限制。圍繞這些限制進行設計，可以在 HXCNC 的 CNC 銑削服務中使用標準工具和穩定的工藝參數。 CNC 銑削服務.

內角半徑

旋轉的立銑刀無法創造完美銳利的內部垂直角。每個銑削的凹槽都會保留一個與刀具直徑相關的半徑。等於刀具半徑的角半徑也會迫使刀具幾乎全幅度接觸，增加負荷、熱量和振動。.

• 增加設計半徑： 使內部半徑大於預期的刀具半徑，讓刀具可以在不突然全幅接觸的情況下插值通過角落。.
• 在深凹槽中使用寬鬆的半徑： 較大的角半徑允許使用較大、更剛性的刀具，並縮短加工週期。.
• 在必須使用配合方形角時使用緩解幾何形狀： 狗骨或T骨緩解可能比電火花加工更經濟，取決於外觀和組裝需求。.

口袋深度與刀具行程

深而窄的口袋需要長的刀具懸伸。當無支撐長度增加時，刀具偏轉迅速上升，降低尺寸精度和表面品質。深度約為口袋寬度的四倍，可能是早期設計審查的有用門檻，但可達到的深度取決於角半徑、進入方式、刀具直徑、材料以及是否接受特殊長度刀具。.

加工牆壁厚度

薄牆在切削力、夾緊壓力、殘餘應力和熱量作用下可能移動。因此，實用的最小厚度取決於牆高、無支撐長度、材料模數、原料狀況、相鄰幾何形狀和公差。.

這些是報價指南，不是保證的極限。非常短的金屬牆壁可以更薄，而高的塑料牆壁可能需要更厚的材料。.

孔洞與鑽孔空腔

• 偏好標準鑽孔尺寸： 常見的公制、分數、字母和數字鑽孔尺寸可減少特殊工具的使用並簡化檢查。.
• 控制長徑比： 深度約為 4D 的孔通常較為簡單。較深的孔可能需要斷續鑽削循環、穿透冷卻、槍鑽或專用鑽頭。.
• 允許鑽頭底部： 標準麻花鑽會留下錐形底部。僅在組裝、流體或座式功能需要時才指定平底。.
• 提供崩邊控制： 對於相交孔或交叉孔，請考慮毛邊的進入和操作順序。.

02螺紋、絲錐、倒角和間隙

螺紋設計應考慮材料強度、鎖固長度、緊固件等級、載荷方向、攻絲通路以及用於製造螺紋的方法。這在涉及 軸承座軸 或其他可維修的精密組件的組件中尤其重要。.

螺紋鎖固長度和盲孔深度

更多的鎖固長度並不總是能成比例地增加接頭強度。對於許多鋼製緊固件和金屬基材組合，一到兩個公稱直徑的鎖固長度是一個有用的起始範圍。較軟的材料、嵌件、高載荷、疲勞和重複維修可能需要不同的設計。.

• 避免不必要的滿牙螺紋： 僅螺紋化達到接頭計算所需的長度。.
• 增加絲錐出屑槽： 盲孔必須超出完整螺紋的範圍，以容納鑽頭、絲錐倒角、切屑空間和不完整螺紋。.
• 使用標準螺紋系列： 客製化螺距會增加工具、程式設計、量測和更換的複雜性。.
• 及早確定嵌件需求： 螺旋或實心插入件會改變導孔尺寸、壁厚和安裝通道。.

避免困難的盲孔倒角

隱藏的退讓面可能需要鍵槽刀、棒棒糖工具、槽刀、電火花加工或單獨的車削工序。工具頸部強度和進入空間常成為限制因素。.

• 移除不服務於組裝、密封、保持或間隙功能的倒角。.
• 使用標準槽寬和足夠的進入空間以容納刀具本體。.
• 在產品架構允許的情況下，考慮穿透特徵、分拆組裝或可接近的退讓面。.

03公差、GD&T（幾何公差與尺寸）和表面處理

公差是具有功能性要求的製造成本。收緊尺寸可能影響機器選型、設定次數、熱控制、檢驗方法、工具補償、工藝能力和廢品風險。.

成本與精度

一般約±0.005英吋（±0.127毫米）的公差對許多中等尺寸的銑削特徵來說是經濟的，但並非所有工廠標準。零件尺寸、幾何形狀、材料、特徵類型和圖紙標準決定了容易達成的範圍。.

• 對非關鍵尺寸使用標題欄公差： 避免在每個地方都添加嚴格的單獨標註。.
• 收緊接口，而非整個零件： 軸承座、密封面、對準基準和受控配合比間隙面更值得關注。.
• 匹配測量的公差： 如果無法可靠檢查，則該要求是不完整的。.
• 在需要的地方預期次級加工： 非常嚴格的尺寸、圓度、圓柱度或表面處理可能需要 精密研磨, 磨光、研磨或電火花加工。.

使用GD&T來保護功能

GD&T可以控制功能性關係，而不必強制每個座標尺寸都採用微小的雙向公差。位置、輪廓、平整度、垂直度、偏擺和基準結構應反映零件在組裝中的定位和運作方式。.

A 精密流體歧管, 例如，可能更依賴於端口位置、密封面平整度和基準關係，而非對外部塊施加嚴格公差。.

表面粗糙度定義

表面粗糙度 Ra 是測量輪廓的算術平均偏差。它本身不定義波浪度、紋理、缺陷、承載比或密封性能，因此功能性表面可能需要額外規範。.

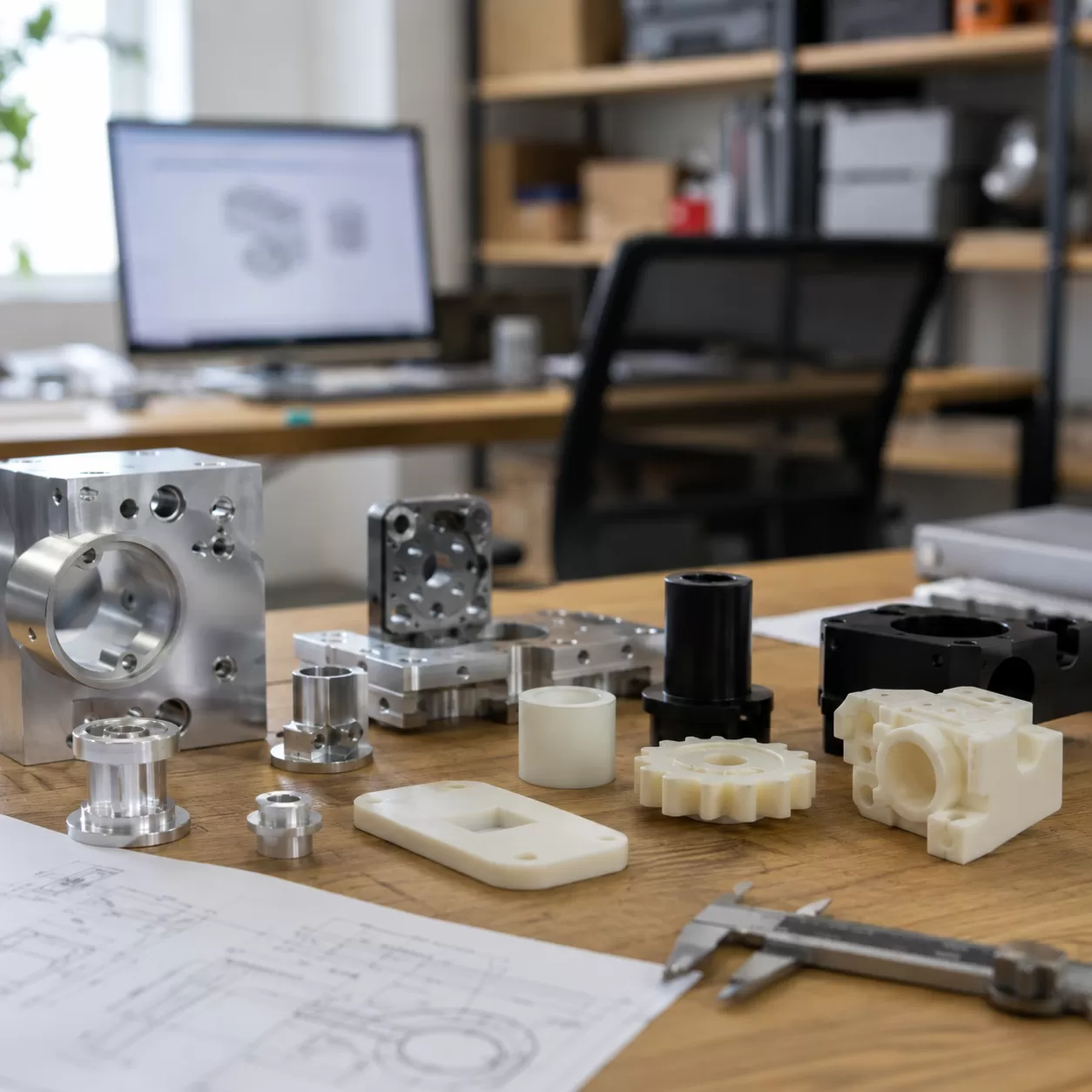

04材料選擇與加工行為

材料選擇影響刀具壽命、切屑形成、熱變形、毛刺、可達壁厚、精加工及整體循環時間。可加工性評分有助於廣泛比較，但數值會因參考材料、硬度、回火、成分及測試方法而變化。不可將其視為通用百分比。.

金屬設計輪廓

• 鋁合金 6061： 常見經濟選擇，具有良好的加工性、尺寸穩定性、耐腐蝕性及強度重量比。見 HXCNC 的 鋁加工能力.
• 黃銅 C360： 一種支持高生產率及優良螺紋與表面品質的自由切削合金，須符合規範與服務需求。.
• 不銹鋼 304/316: 耐腐蝕但易於工作硬化和熱集中；尖銳的工具和正向切削動作非常重要。.
• 鈦合金5號： 具有高比強度和生物相容性，但低熱傳導性和化學反應性增加了工具需求。.
• 鎳基合金： 因其耐熱和耐腐蝕性能而被選用，具有較高的切削力和快速的刀具磨損，需採用專門的加工工藝 鎳合金數控加工.

機加工塑膠設計輪廓

• POM / 羥乙酰胺： 良好的尺寸穩定性、低摩擦力和乾淨的加工使其適用於軸套、導向和低負荷齒輪。.
• PEEK： 在高溫和嚴苛化學環境中仍能保持性能，但材料成本和應力歷史需要謹慎規劃。.
• ABS： 經濟且易於加工，雖然高溫、夾緊和薄壁可能導致變形。.
• 尼龍： 堅韌且耐磨，但需考慮吸濕性和熱膨脹以確保精度。 尼龍加工.

05三軸與五軸設置經濟性

機器選擇不僅取決於幾何形狀。較簡單的機器對於開放式、棱柱形零件具有經濟性，而較高的每小時五軸加工率可能通過消除夾具、手動重新定位、基準轉移和過程中檢查來降低總成本。.

最小化工件重新定位

• 沿著功能允許的共同刀具進入方向對齊孔、槽和腔口。.
• 提供一個穩定的基準面和夾緊區域，並在早期加工中保持可用。.
• 避免需要專用夾具的獨特特徵角度，除非該角度具有功能性目的。.
• 考慮在切削工具存取的同時進行檢查存取。.

一個複雜的 加工葉輪 是一個明顯的多軸候選，因為葉片存取、刀具角度、表面連續性與短刀具距離在重複三軸設定中難以高效達成。HXCNC 透過其 五軸CNC加工服務.

06預發布 DFM 檢查清單

對於關鍵項目，將DFM審查與HXCNC的審查配對， 檢測能力 以確保圖紙控制和測量策略在生產前一致。.
