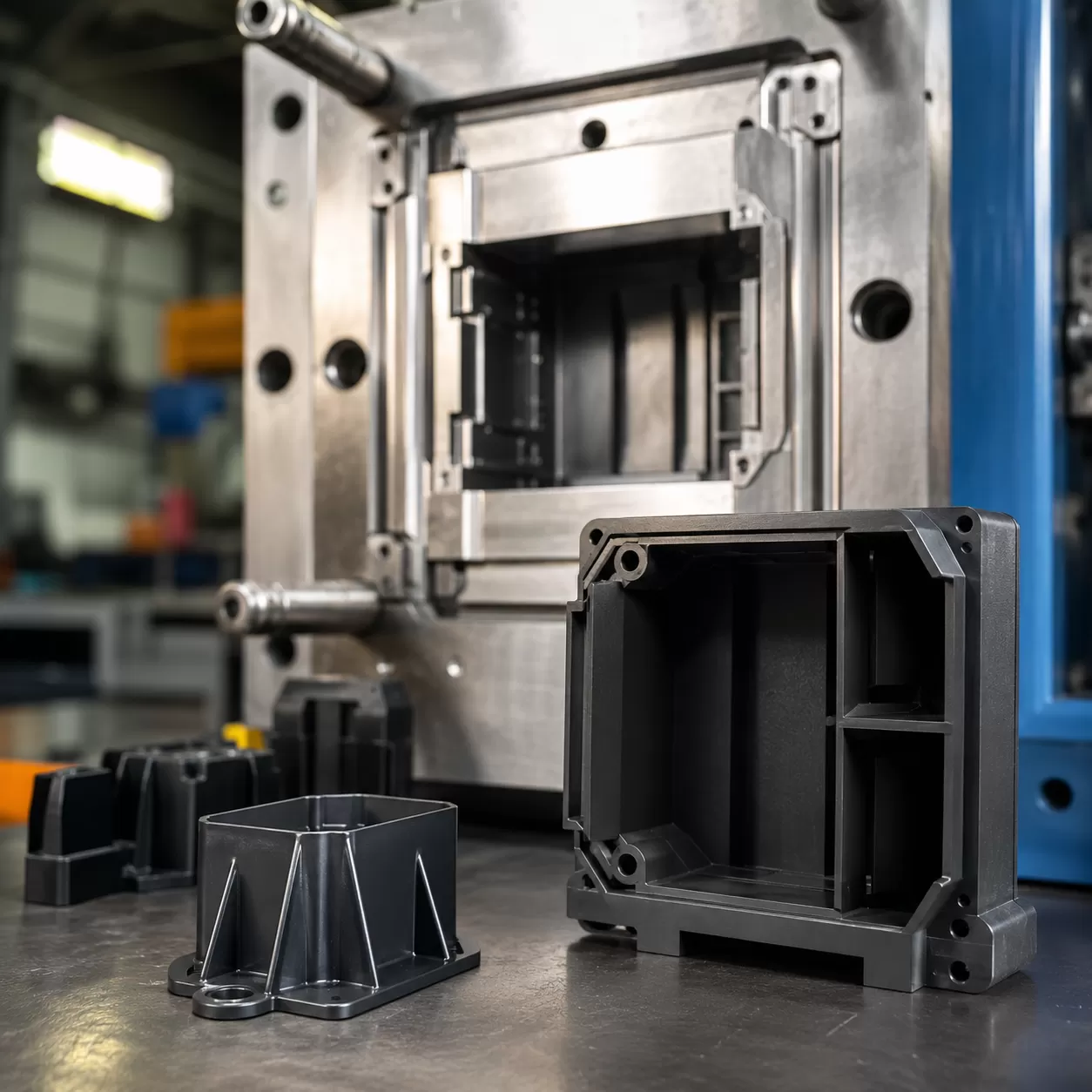

銳利的內角在CAD中可能看起來乾淨，但它們可能成為裂紋起點、流動限制、沉澱痕跡源頭，以及模具成本的驅動因素。.
設計目標並非盲目將所有角落圓角化。目標是選擇一個半徑與壁厚的比例，以保護強度、維持均勻壁厚、支持聚合物流動，並仍然保留預期的工業設計。.
高缺口敏感性，流動困難，模具磨損風險。.
比尖銳角更好，但對於脆性或填充樹脂仍有風險。.
許多結構角的良好起點。.
外半徑等於內半徑加上壁厚。.
你是否厭倦在測試時看到表面看似完美的CAD模型在內部邊緣附近出現裂紋，或在模具報價時收到可避免的模具成本警告？在許多情況下，隱藏的罪魁禍首就是90度角。.
在注塑成型中，尖銳的角會提高局部應力，干擾熔體流動路徑，造成冷卻不均，並迫使脆弱的鋼製細節進入模具。HXCNC通過製造可行性、聚合物行為和精密模具限制來審查這些風險。.
為何尖銳角會損壞注塑成型件
尖銳角同時帶來結構、流變、熱力學和模具問題。在渲染中可接受的角落，在模塑過程中仍可能失效，因為熔融塑料必須流動、冷卻、收縮並從鋼製模腔中脫出。.
應力集中與缺口效應
主要結構問題是 缺口效應. 。當載荷通過一個零件時，應力不會均勻分佈在銳角內側。它會集中在最小半徑處，容易產生裂紋。.
- 應力集中係數： 銳角幾何形狀可以放大局部應力，但確切數值取決於載荷情況、零件幾何、壁厚、材料、纖維取向和半徑。.
- 失效風險： 脆性、填充或高應力塑料尤其容易受損，因為它們較少具有變形和重新分配載荷的能力。.
熔體流動阻力
熔融聚合物在平滑過渡處流動最為可預測。銳角轉折會中斷熔體前沿，增加剪切力，並可能造成局部壓力下降。如果材料過早冷卻變慢，可能會出現短射、焊接弱點、空洞、光澤變化或表面痕跡。.
殘餘應力、翹曲與裂紋
| 問題 | 角落相關機制 | 工程結果 |
|---|---|---|
| 冷卻差異 | 角落附近壁厚不均勻，造成冷卻速度不同。. | 翹曲、沉陷、空洞與尺寸漂移。. |
| 模內殘餘應力 | 聚合物鏈在取向與堆積不平衡下凝固。. | 應力變白、延遲裂紋或衝擊強度降低。. |
| 脫模損傷 | 收縮會影響銳利的核心特徵並增加摩擦。. | 粘黏、頂針痕跡、裂紋或變形。. |
模具限制與模具磨損
尖銳的塑料內角需要模具具有銳利的鋼外緣。該邊緣難以加工、拋光、冷卻、保護和維護。高壓聚合物流動、填料、玻璃纖維以及反覆的熱循環可能會磨損鋼件，最終形成毛邊或尺寸變化。.
精密模具零件通常需要謹慎的材料與工藝規劃，包括 工具和模具鋼 選擇與高精度 數控銑削.
應用半徑與厚度比
半徑與厚度比，通常寫作 R/T, ，比較內角半徑與名義壁厚。這是判斷模塑角是否在結構和流變學上合理的最快方法之一。.
內角半徑起點
對於許多注塑成型零件， 約為0.5T至0.6T 的內角半徑是承重角的良好起點。它可以降低缺口嚴重性，並支持更平滑的熔體流動，同時避免產生過厚的區域。.
將此作為設計的起點，而非普遍法則。. 外觀蓋、卡扣特徵、活動式鉸鏈區域、玻璃纖維填充材料、密封特徵和精密組裝可能在模擬、原型測試或模流分析後需要不同的半徑。.
半徑與應力集中
| 內半徑相對於壁厚 | 典型趨勢 | 風險等級 |
|---|---|---|
| 銳利或接近零半徑 | 最高的局部應力集中與最差的流動轉換。. | 對於脆性、填充或衝擊載荷的零件至關重要。. |
| ~0.2T | 明顯改善但仍對材料和載荷方向敏感。. | 中等；若存在功能性載荷，請驗證。. |
| ~0.5T 至 0.6T | 應力與流動轉換顯著更平滑。. | 許多結構角的良好通用目標。. |
| 非常大的半徑 | 可能改善應力流動，但可能影響包裝、配合幾何和外觀。. | 請根據組裝和外部設計意圖進行審查。. |
外角的鏡像原理
均勻壁角
外半徑 = 內半徑 + 壁厚當外半徑跟隨內半徑加上壁厚時，角部保持較均勻的截面，冷卻也更可預測。.
厚角質量
外緣保持鋒利如果只加入內半徑，外角可能變成厚重的質量，冷卻緩慢，形成縮陷、空洞或翹曲。.
鏡像原理特別適用於具有可見外部幾何的外殼、蓋子和肋條。HXCNC的 精密外殼與機殼 工作通常涉及外觀與可製造壁段之間的平衡。.
材料選擇與聚合物缺口敏感性
材料行為決定了角半徑必須管理的激烈程度。相同的幾何形狀在韌性聚丙烯零件中可能存活，而在玻璃纖維填充尼龍或PMMA零件中則可能迅速裂開。.
非晶態與半結晶聚合物
- 非晶態聚合物： PC、PMMA 和某些 ABS 等級可能對缺口敏感。它們的失效行為在很大程度上取決於應力、環境、衝擊速率和模塑方向。.
- 半結晶聚合物： PP、PE、POM 和 PA 在某些條件下可能更具包容性，因為它們可能局部屈服，但結晶度、濕氣、纖維增強和溫度會影響結果。.
- 填充與增強聚合物： 玻璃纖維增加剛性，但可能提高缺口敏感性，並在閘口和角落附近產生取向驅動的強度差異。.
| 聚合物家族 | 角落敏感性 | 設計可製造性（DFM）影響 | 範例 |
|---|---|---|---|
| 非晶態 | 通常中等至高 | 使用寬半徑並避免高殘留應力。. | PC、PMMA、ABS |
| 半結晶 | 變化較大，通常更具包容性 | 仍需控制半徑、收縮和翹曲。. | PP、PE、POM、PA |
| 玻璃纖維填充 | 在纖維敏感缺口處負載較高時 | 增加半徑並檢查纖維方向。. | GF尼龍、GF PBT、GF PC |
高風險與寬容性材料
高風險材料包括脆性、填充、負載較重、化學暴露或透明聚合物，這些材料在應力白化和裂紋起始方面不可接受。較寬容的材料可能容許較小的半徑，但尖角仍可能產生流動痕跡、沉陷、黏附或模具磨損。.
材料選擇應與完整的 材料策略一同審查. 相關塑膠驗證零件的加工工作可能包括 ABS、PC 和 PMMA CNC 零件 or 尼龍 PA 零件.
DFM 警告： 草圖、半徑、收縮和脫模無法分開。剛性或填充塑料在冷卻過程中可能會緊握模芯，因此角落半徑應與草圖角度和脫模器佈局一同審查。.
從 CAD 螢幕到模具製造車間
角落設計也影響模具本身的成本與可靠性。如果模具需要一個難以接近的尖銳內口袋，模具工可能需要電火花加工、特殊電極、更小的刀具、額外的拋光或較慢的精加工操作。.
為 CNC 刀具設計
圓頭銑刀無法在模具鋼中完美切割尖銳的內角。略大於刀具半徑的角落半徑可以讓刀具保持進給、減少振動並改善表面品質。當非常小的半徑不可避免時，預期會有較慢的切割速度、更小的刀具、電火花加工或額外的手工修整。.
- 匹配半徑與可用工具： 避免強迫模具製造商使用定制工具來處理非功能性尖角。.
- 在深腔中增加半徑： 工具的到達範圍和偏轉成為限制因素。.
- 僅在必要時使用高級加工： 複雜的模具芯可能值得投資 五軸數控加工, 、電火花加工（EDM）和受控拋光，但僅用於真正需要的特徵。.
對於高度成型的模具區域，HXCNC可以支援 模仁複雜型腔 零件和其他精密工具模具插入件。.
肋條與凸台連接的倒角
肋條和凸台的底部需要半徑，但過大的半徑可能會形成厚重的塊體並在對面表面產生下沉。目標是控制過渡，而非笨重的連接。.
| 特徵連接點 | 典型起始半徑 | 主要目標 |
|---|---|---|
| 肋條與牆壁底座 | 約25%至40%的名義牆厚 | 在限制下減少應力並降低下沉風險。. |
| 凸台與牆壁底座 | 約25%至50%的名義牆厚 | 提升強度與脫模能力，同時避免過重的質量。. |
| 卡扣或夾子根部 | 通常較大，基於應變計算 | 防止反覆偏轉時產生疲勞裂紋。. |
靠近角落的閘口
閘口位置影響剪切、纖維取向、焊線位置與殘餘應力。將閘口直接放在狹窄角落可能會造成高剪切進入、噴射、表面粉霧或取向弱化。.
- 讓熔體前沿在遇到主要角落轉折前充分發展。.
- 避免將高速流動導向美容或承重角落。.
- 檢查靠近閘口、肋條、凸台和卡扣特徵的纖維取向。.
- 對高風險幾何形狀使用模流模擬或短射試驗。.
CAD角落檢查清單
- 名義壁厚： 在選擇內半徑前，確認實際壁厚。.
- 內半徑： 對結構角落從0.5T開始調整，然後根據材料和功能調整。.
- 外半徑： 在需要均勻壁厚的情況下，採用鏡像原理。.
- 肋條和凸台： 添加根部倒角，避免產生易沉陷的厚區。.
- 材料： 對於非晶、脆性、玻璃纖維填充或化學暴露的聚合物，需提高警覺。.
- 模具： 確認模腔半徑能進行CNC加工、拋光、冷卻與維護。.
- 閘口： 避免高剪切閘門直接進入關鍵角落。.
- 擠出： 將半徑與足夠的草圖和擠出支持配對。.
常見問答
注塑塑料件的最小角落半徑是多少？
沒有絕對的通用最小值。實用的底線，例如0.5毫米或0.020英寸，有時用於早期的DFM篩選，但正確的半徑取決於材料、壁厚、負載、模具結構、外觀要求和模具通道。結構角通常應該通過R/T比率來評估，而不是固定數字。.
銳角內角如何影響擠出和零件黏附？
隨著塑料冷卻，它會在芯和鋼件周圍收縮。銳角過渡在擠出時會增加摩擦和局部應力，尤其是在草圖不足的情況下。結果可能包括應力發白、擠出痕跡、翹曲、裂紋或零件卡在模具中。.
流程參數能否修復銳角結構失效？
流程變更可以減少一些外觀症狀，例如輕微的下沉、光澤變化或填充不完整，但無法去除幾何缺口。如果角本身造成過度的應力集中，持久的解決方案是進行幾何變更或模具修改。.
何時應允許銳角？
銳角在非功能性外觀邊緣、分模線細節或負載較輕且可製造的特徵上可能是可以接受的。即使如此，也應該審查模具、拋光、擠出和磨損情況。對於功能性負載路徑，加入設計能容忍的最大半徑。.
