Catégorie de produit
CF / KF / ISO-K · <1×10⁻⁹ · ≤0.005mm · Test Hélium
VFF / 001 — 008
CNC de précision
Raccords de brides à vide
Raccords et adaptateurs de brides à vide usinés avec précision par CNC — Interface CF / KF / ISO-K dimensions selon norme, planéité de face de bride ≤ 0,005 mm, concentricité ≤ 0,005 mm, test d'étanchéité à l'hélium <1×10⁻⁹ mbar·l/s. SUS316L ou Al 6061 pour systèmes à vide semi-conducteurs, de recherche et industriels.
<10⁻⁹
Fuite d'hélium
≤0,005mm
Planéité de la face
CF/KF/ISO
Normes
PIÈCE DESSIN · BRIDE À ARÊTE VIVE CF VFF-000 · SUS316L EP
ISO 9001 · DIN 28403
Joint Cu Dessus
Arête Vive 23°
Semi · Recherche · Optique · Médical · Industrie
Cas d'utilisation
SUS316L · 304 · Al 6061 · Ti · Cu OFHC
Matériaux
48hr Devis · Proto de 6 jours
Service
<1×10⁻⁹
Taux de fuite
mbar·l/s
mbar·l/s
≤0,005 mm
Planéité de la face de bride
Niveau de surface de scellement
Niveau de surface de scellement
CF/KF/ISO
Toutes les normes
supporté
supporté
6 Jours
Livraison la plus rapide
commandes de prototypes
commandes de prototypes
Défis de l'usinage
Défis de raccordement des brides à vide
Les raccords de bride à vide sont les points de connexion d'un système à vide — toute déviation dimensionnelle par rapport à la norme provoque un mauvais alignement, des dommages à la face de la bride et des fuites au niveau du système.
⦿
Concentricité du trou de la bride
Le trou doit être concentrique avec la face de la bride et le cercle de boulons à ≤ 0,005 mm — toute eccentricité provoque un décalage de la bride, déformant le contact du joint et créant des voies de fuite.
📐
Géométrie du bord tranchant (brides CF)
Les brides CF ConFlat ont un bord tranchant de précision qui coupe dans un joint en cuivre ou en aluminium pour former un joint hermétique. L'angle du bord tranchant, le rayon de la pointe (≤ R0,1 mm) et la hauteur doivent respecter la tolérance PNEUROP. Vérifié par un profilomètre de contact.
🔒
Intégrité de la fuite d'hélium
Chaque raccord de bride à vide doit assurer une étanchéité à <1×10⁻⁹ mbar·l/s lors de l'assemblage avec sa bride mâle. HXC teste tous les raccords certifiés pour vide au test d'hélium et fournit un certificat de test d'étanchéité.
Notre travail
Demander une pièce similaire →

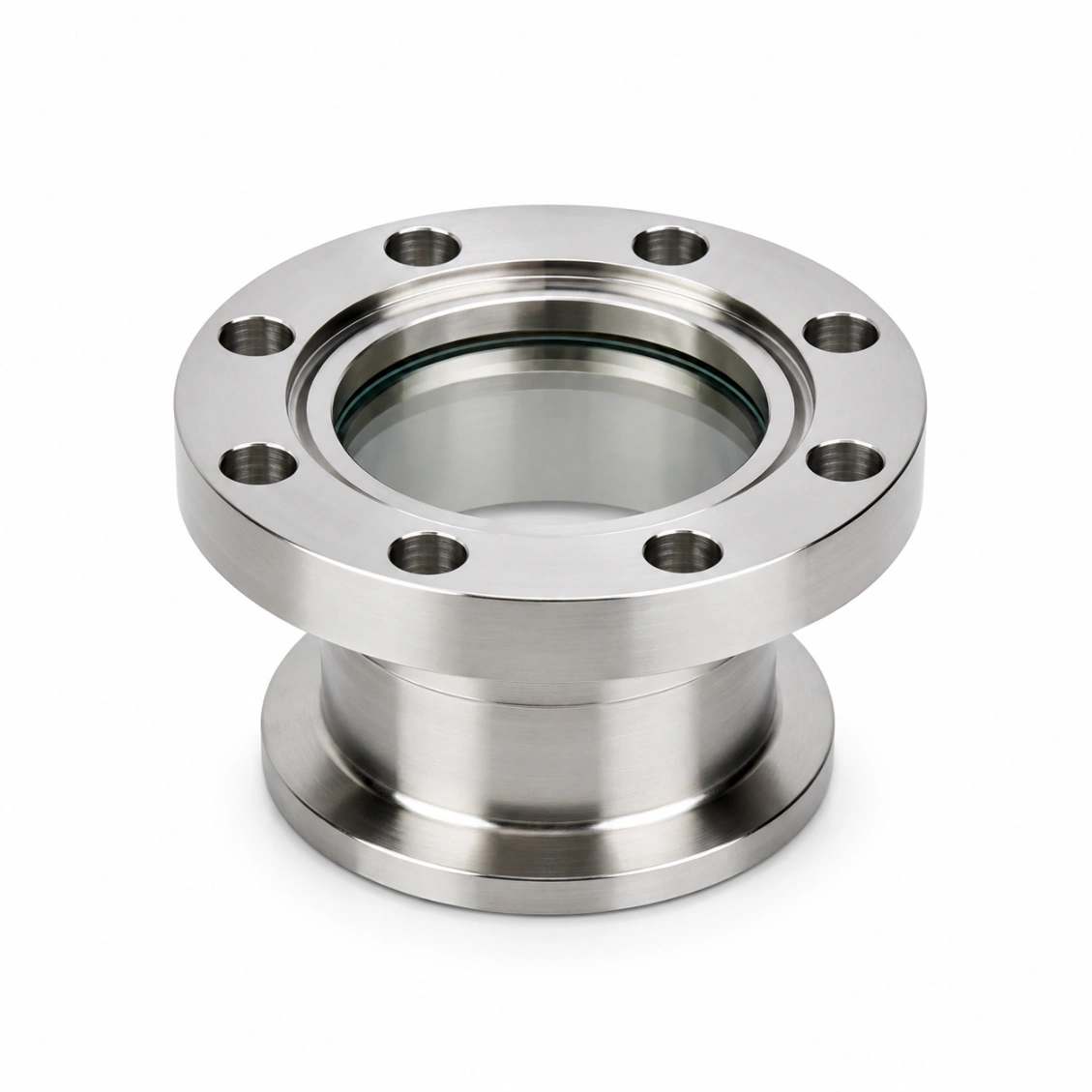

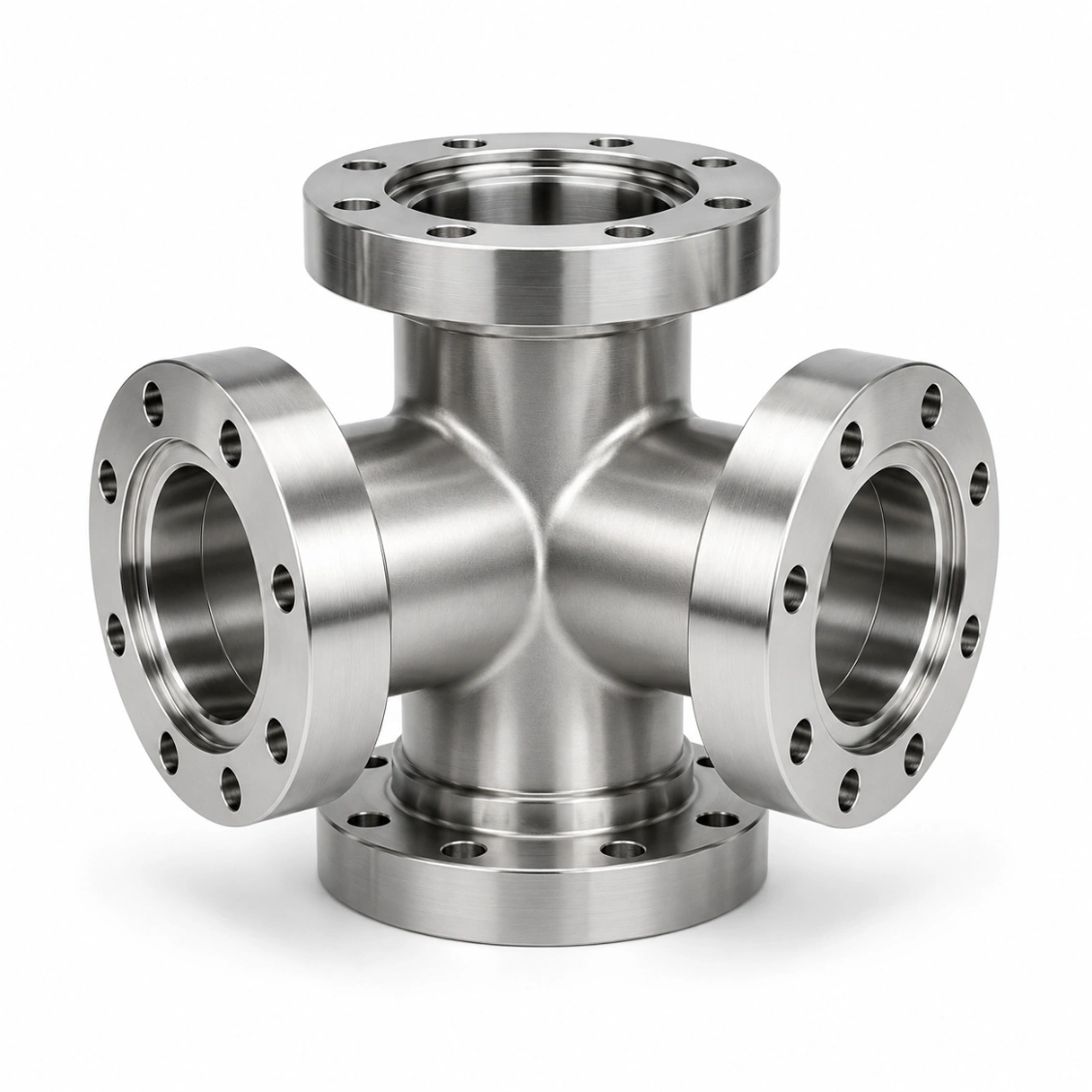

Raccords de bride à vide que nous avons fabriqués
Composants semi-conducteurs usinés CNC de manière réelle — nettoyés, inspectés et emballés en salle blanche.
Capacités & Tolérances
Ce que nous pouvons livrer
Spécifications typiques — confirmer les exigences exactes lors de la demande.
| Taux de fuite | <1×10⁻⁹ mbar·l/s (test Hélium) |
| Lame de couteau CF | Norme PNEUROP, rayon de la pointe R ≤ 0,1 mm |
| Planéité de la face de bride | ≤ 0,005 mm |
| Concentricité du trou / bride | ≤ 0,005 mm |
| Normes de bride | CF, KF, ISO-K/F, VCR |
| Nettoyage | Ultrasonique IPA + N₂ + pack salle blanche |
| Matériaux | SUS316L, Al 6061, Ti Grade 5 |
| Test d'hélium | 100% chaque raccord, certificat |
| Traitement de surface | Électropolissage, passivation, anodisation dure |
| Délai de fabrication (prototype) | 6–9 jours |
| Délai de fabrication (lot) | 10–16 jours |
| Non standard | Toute géométrie d'adaptateur disponible |
Comment ça fonctionne
Du dessin à la pièce prête pour la salle blanche
Téléchargez votre dessin — revue DFM, usinage, nettoyage, inspection et emballage en salle blanche dans le délai convenu.
01
Télécharger le dessin
STEP, DXF, PDF. Inclure le matériau, la tolérance et la classe de propreté.
02
DFM & Devis
Revue DFM gratuite — faisabilité de la face de scellement, murs fins, stratégie de dérochage. Devis en 48 h.
03
Machine, Nettoyage & Inspection
Usinage CNC, nettoyage ultrasonique, inspection CMM, emballage en salle blanche.
04
Expédition dans le monde entier
Enregistrement complet des dimensions + nettoyage inclus. DHL / FedEx / fret maritime.
Avis
Fiable auprès des ingénieurs en équipements de semi-conducteurs
★★★★★
"La propreté de surface et l'emballage ont immédiatement répondu à nos exigences d'inspection d'entrée en salle blanche. Le rapport dimensionnel correspond parfaitement à notre vérification CMM."
LW
Li Wei
Ingénieur en équipements de processus · France
★★★★★
"HXC a compris les exigences de scellement sous vide pour nos composants de chambre sans explication longue. Le délai de livraison était exactement comme indiqué."
SL
Sophie L.
Ingénieur en conception d'équipements · France
★★★★★
"Nous avons approvisionné en pièces de manipulation de wafers et en pièces de chambre auprès de HXC depuis deux ans. La propreté, la précision dimensionnelle et la cohérence des lots sont excellentes."
JT
James T.
Responsable des achats senior · France
FAQ
Questions fréquemment posées sur l'usinage des raccords de bride à vide
Questions d'ingénierie et d'approvisionnement répondues par notre équipe de composants pour semi-conducteurs.
Toutes les brides d'interface à vide standard des machines HXC : CF ConFlat (DIN 28403 / PNEUROP, DN16 à DN500), KF (ISO 2861) (Ø10–160 mm), ISO-K / ISO-F (grand diamètre), Joint facial VCR. Toutes les dimensions sont usinées selon la norme et vérifiées par CMM. Des réducteurs non standard, des brides rotatives et des adaptateurs personnalisés sont également disponibles.
Chaque raccord de bride à vide est testé à la fuite au spectromètre à masse d'hélium avant expédition : assemblé contre une bride de référence avec le joint approprié, pressurisé à l'hélium, et testé à <1×10⁻⁹ mbar·l/s. Certificat de test inclus. Brides CF : <1×10⁻¹⁰ mbar·l/s disponibles pour les applications UHV.
La lèvre coupante CF est mesurée par un profilomètre de contact à 4 positions angulaires: angle de la lèvre (23° ± 0,5°), rayon de la pointe (≤ R0,1 mm), et hauteur selon DIN 28403. Toute déviation par rapport à la norme entraîne un rejet. Le rapport du profilomètre est inclus dans la documentation qualité.
Concentricité du trou par rapport à la face de la bride : ≤ 0,005 mm. Concentricité du trou par rapport au cercle de boulons : ≤ 0,01 mm. La machine HXC usinera le trou, la face de la bride et le cercle de boulons en une seule opération de tournage — garantissant que les trois sont référencés au même axe. La concentricité est vérifiée par CMM.
Oui — des adaptateurs personnalisés combinant deux normes de bride différentes (par exemple, KF40 à ISO-K160, CF35 à VCR, ou ports non standard) sont régulièrement usinés. Fournissez les normes de bride d'accouplement et nous concevons et proposons la géométrie de l'adaptateur. La revue DFM confirme la compatibilité de l'épaisseur de la paroi et de la face d'étanchéité.
SUS316L: standard pour HV et UHV — faible émission de gaz, résistante à la cuisson jusqu’à 300°C, électropolissable. Utiliser pour CF et systèmes nécessitant une pression de base inférieure à 10⁻⁷ mbar. Al 6061 anodisé dur: pour vide moyen (< 10⁻⁵ mbar), poids plus léger, uniquement brides KF. Non résistante à la cuisson au-dessus de 150°C. Le choix du matériau dépend de votre pression de base cible et de la température de fonctionnement.
Oui — tous les raccords de brides à vide sont nettoyés par ultrasons dans de l’IPA, séchés à l’air avec de l’azote filtré, et doublement scellés dans des sacs de salle blanche de classe ISO 5. Un rapport sur le comptage des particules (norme ISO 14644) est disponible sur demande pour les raccords de qualité semi-conducteur. Un emballage personnalisé pour un transfert direct en salle blanche est pris en charge.
Prototype : 6–9 jours. Délai : 10–16 jours. Adaptateurs personnalisés : 7–12 jours.
Obtenir un devis
Envoyez votre dessin.
Obtenez un devis.
Chaque demande comprend une revue DFM — faisabilité des tolérances, confirmation du matériau et approche du processus avant le début de la production. MOQ 1 pièce.
24hr
Réponse au devis
Quantité Minimum de Commande 1
Prototypes OK
ISO
9001:2015
📐
Revue DFM sur chaque demande
Faisabilité des tolérances, stratégie de fixation et confirmation des matériaux. Retour spécifique et exploitable — pas de refus générique.
🎯
Inspection du premier article — Standard
Rapport FAI sur chaque nouvelle série. Certificats de matériaux et de traitement de surface inclus avec chaque expédition.
🔄
Même processus : Prototype à Production
Le plan de processus de votre prototype s'applique aux lots de production. Pas de requalification lors de la montée en gamme.
⚙
Usinage CNC 3 / 4 / 5 axes + tournage
Pièces structurelles complexes, arbres, boîtiers et composants de transmission. Métaux et plastiques d'ingénierie.
