L'anatomie d'un système HPDC : comment il fonctionne
Si vous avez besoin de fabriquer des milliers de pièces métalliques complexes avec une cohérence absolue, vous envisagez probablement le procédé de moulage sous pression à haute pression (HPDC). Les principales préoccupations que nous entendons de la part des ingénieurs tournent autour de l'intégrité structurelle des pièces, des vides internes et de la résistance des outils à la production en volume élevé. Nous avons conçu nos systèmes HPDC pour résoudre ces points sensibles en combinant des cadres structurels robustes avec un contrôle précis de l'injection à haute pression.
Le cadre des outils
Le cœur de la machine repose sur un système de moule en deux parties conçu à partir de acier de outillage H13 trempé pour résister à des chocs thermiques extrêmes et à d'immenses forces de serrage.
- Moitié du moule fixe (couvercle du moule) : Cette moitié avant se fixe solidement au plateau stationnaire de la machine. Elle s'aligne directement avec le mécanisme d'injection pour recevoir le métal en fusion.
- Moitié du moule mobile (moule de démoulage) : Cette moitié arrière se déplace le long des barres de liaison lors du cycle de la machine. Elle contient la boîte d'éjection et les broches qui poussent physiquement votre pièce finie hors du moule.
Le mécanisme d'injection
Pour obtenir un composant dense, en forme nette, sans poches d'air internes, notre système utilise un ensemble d'injection à trois étapes robuste.
- Manchon d'injection : La chambre où le métal en fusion est maintenu juste avant l'injection.
- Piston hydraulique : Propulsé par des accumulateurs haute puissance, ce piston force le métal liquide hors du manchon et dans la cavité du moule.
- Phase d'intensification: Une fois que la cavité du moule se remplit, le système hydraulique passe instantanément en mode haute performance, atteignant plus de 1000 bars de pression hydraulique. Cette compression extrême compacte un métal supplémentaire dans les microespaces, éliminant la porosité de retrait et les vides internes avant que le métal ne durcisse.
Décomposition du processus étape par étape
Nous utilisons un cycle de production hautement automatisé et ultra-rapide pour maximiser l'efficacité et maintenir des tolérances strictes.
| Étape | Opération | Action clé & Objectif |
|---|---|---|
| 1 | Préparation du moule & Lubrification | Les buses automatisées nettoient les faces du moule et pulvérisent un agent de démoulage spécialisé. Cela protège l'acier H13, contrôle les décalages thermiques et facilite le démoulage des pièces. |
| 2 | Remplissage du métal & Injection à haute vitesse | Le métal en fusion est mesuré dans la chambre de coulée. Le piston se déclenche, remplissant toute la cavité du moule en moins de 100 millisecondes (<100 ms) pour éviter que le métal ne gèle prématurément. |
| 3 | Solidification sous intensification | La machine maintient une force de serrage massive et une pression d'intensification, forçant le métal brut vers l'intérieur pour contrer le retrait naturel dû au refroidissement. |
| 4 | Éjection & Refroidissement de la pièce | La moitié mobile du moule se rétracte. Les broches d'éjection mécaniques expulsent la pièce chaude de la cavité vers une station de refroidissement ou une pince robotisée. |
| 5 | Découpe & Élimination des bavures | Le moulage brut passe à travers une presse de finition hydraulique pour découper instantanément le système de canaux, les conduits et l'excès de matière en flash. |

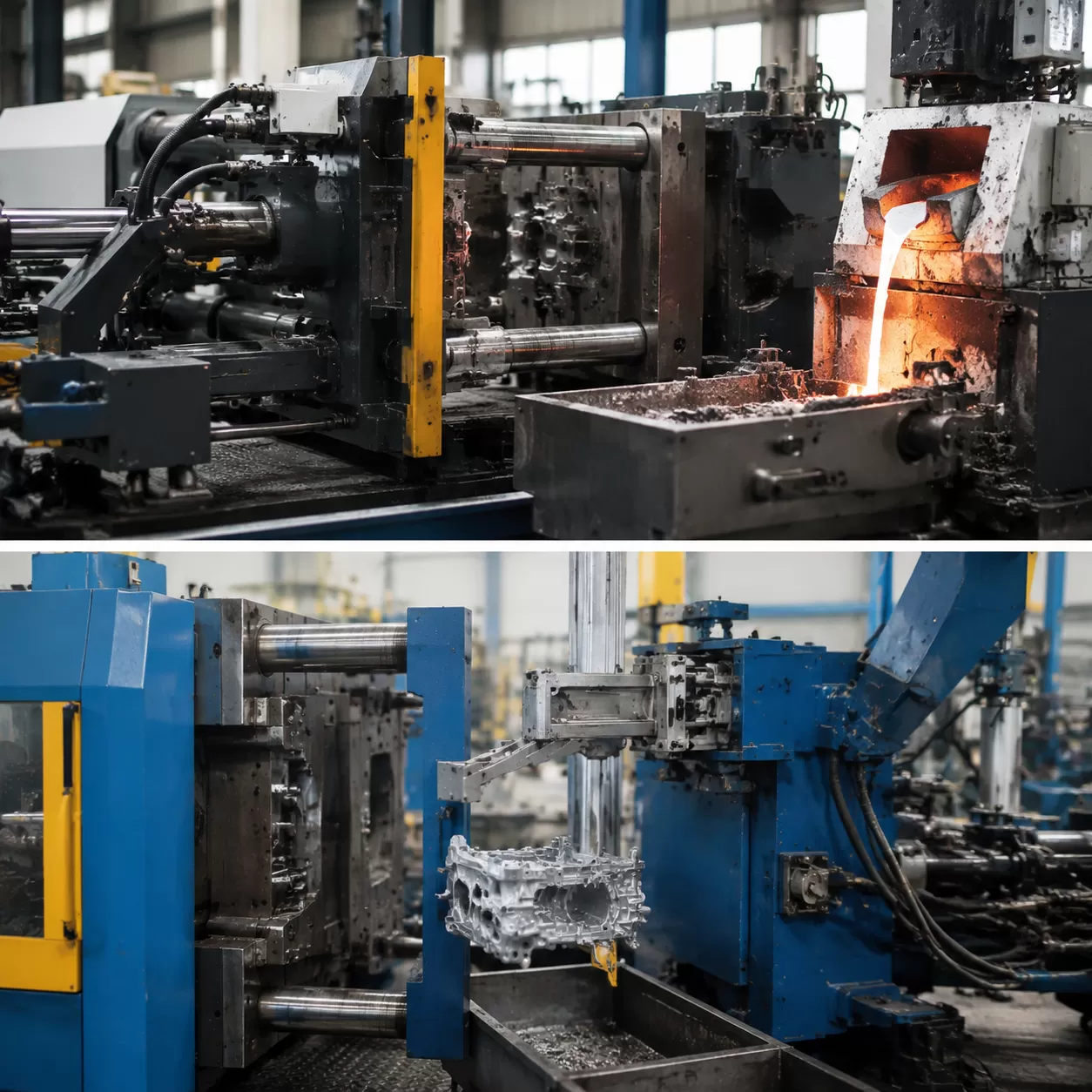

Moulage en coquille chaude vs. coquille froide : choisir votre méthode
Le choix du bon dispositif de moulage sous pression haute pression (HPDC) dépend du point de fusion de votre alliage cible et des besoins spécifiques en performance de vos composants. Le processus se divise en deux configurations mécaniques distinctes : systèmes à chambre chaude et à chambre froide.
Moulage en coquille chaude
La caractéristique principale du moulage en coquille chaude est son système d'injection immergé. Le mécanisme de piston et le bec de canard sont en permanence immergés dans le métal en fusion au sein du four de fusion lui-même.
- Le mécanisme : Parce que le matériel d'injection reste chaud, le métal en fusion remplit automatiquement la chambre après chaque cycle, permettant au piston hydraulique de forcer le matériau directement dans la cavité de la coquille.
- Alliages compatibles : Cette méthode est idéale pour les alliages à faible point de fusion zinc et magnésium, ainsi que le plomb.
- Avantage principal : L’élimination de l’étape de transfert du métal permet des temps de cycle exceptionnellement rapides, ce qui en fait un choix très efficace pour la production en grande série de petites pièces complexes.
Moulage sous pression en chambre froide
Lorsqu'il s'agit de matériaux plus durs, la fonderie sous chambre froide est la norme de l'industrie pour protéger les machines critiques contre la dégradation thermique.
- Le mécanisme : Le four de fusion est entièrement séparé de la machine de moulage. À chaque cycle, le volume exact de métal en fusion est versé — soit manuellement, soit à l'aide d'un bras automatisé — dans un manchon d'injection externe non chauffé, avant que le poussoir ne l'injecte dans la cavité.
- Alliages compatibles : Ce processus traite des métaux à point de fusion élevé, dominant la production de alliages de moulage sous pression en aluminium, laiton, et des pièces en magnésium structurelles plus grandes.
- Avantage principal : Maintenir le système d'injection à l'écart du contact constant avec une chaleur extrême empêche les composants critiques de la machine de se déformer ou de se détériorer prématurément.
Choisir la configuration adaptée à votre projet
Choisir la mauvaise méthode entraîne une usure élevée des outils, des défauts structurels ou des coûts de fabrication gonflés. Le choix dépend directement de vos exigences structurelles, du volume de production et du choix du matériau.
Notre équipe chez HXCNC travaille en collaboration avec vos ingénieurs de conception pour faire correspondre la géométrie de vos pièces avec la méthode de moulage optimale. Pour les applications automobiles lourdes, nous utilisons souvent des systèmes à chambre froide afin de produire des pièces robustes et de haute intégrité. composants structurels automobiles qui nécessitent la résistance légère de l'aluminium. Pour des boîtiers d'électronique grand public plus petits et ultra-précis, nous orientons les projets vers des configurations à chambre chaude afin de maximiser l'efficacité du cycle et d'obtenir des finitions de surface impeccables.
Capacités des matériaux : Alliages utilisés dans la coulée sous haute pression
Le choix de la matière première appropriée détermine la performance de votre composant sous stress, la gestion de la chaleur et son intégration dans votre assemblage final. En production en grande série, trois familles principales de non-ferreux dominent le procédé de moulage sous pression.
Alliages de moulage sous pression en aluminium
Les alliages d'aluminium sont l'épine dorsale de la fabrication industrielle moderne. Les ingénieurs comptent sur l'aluminium car il offre des performances exceptionnelles en rapport résistance-poids, une gestion thermique remarquable et une résistance naturelle à la corrosion. Il est très moulable, ce qui nous permet de produire de grandes structures complexes comme une coque libre ou des boîtiers robustes capables de résister à des environnements difficiles sans ajouter de poids inutile.
Alliages de zinc
Lorsque votre projet nécessite une précision dimensionnelle maximale et des parois ultra-fines, le zinc est le choix idéal. Les alliages de zinc présentent un point de fusion plus bas, ce qui réduit le choc thermique sur les outils et prolonge la durée de vie des moules. Ce matériau s'écoule facilement dans des détails de moules complexes et sophistiqués, offrant des finitions de surface naturelles supérieures qui nécessitent peu d'usinage secondaire avant le placage ou la peinture.
Alliages de Magnésium
Le magnésium est l'option privilégiée pour la réduction du poids structurel sans perdre en rigidité. C'est le métal structurel le plus léger, ce qui le rend très recherché pour les composants aéronautiques, l'électronique portable et les pièces de véhicules électriques (VE). Le magnésium offre d'excellentes caractéristiques d'amortissement et remplit efficacement les géométries à parois fines, permettant de remplacer des assemblages multi-pièces par une seule pièce moulée rigide.
| Famille d'alliages | Résistance-poids | Capacité à parois fines | Conductivité thermique |
|---|---|---|---|
| Aluminium | Excellent | Bonne (jusqu'à 1,5 mm) | Très élevée |
| Zinc | Modéré | Supérieure (moins de 0,5 mm) | Moyenne |
| Magnésium | Exceptionnelle | Excellente (jusqu'à 1,0 mm) | Élevé |
Avantages d'ingénierie du procédé de coulée sous pression haute pression (HPDC)
Lorsque votre projet exige une production massive sans sacrifier la précision, la coulée sous pression haute pression (HPDC) se distingue comme le choix de fabrication ultime. Ce procédé offre des avantages mécaniques et financiers distincts que la moulage ou l'usinage traditionnels ne peuvent tout simplement pas égaler.
Efficacité de la production en volume élevé
Le procédé HPDC est conçu pour la rapidité. Avec des cycles généralement inférieurs à une minute, nous pouvons passer rapidement d'une première fabrication d'outillage à des millions de pièces. Ce délai de réalisation ultra-rapide en fait la méthode la plus rentable pour des séries de production en volume élevé sur des marchés compétitifs.
Géométries à parois fines
Les designs modernes de produits exigent que les composants soient à la fois incroyablement légers et structurellement solides. La HPDC nous permet de concevoir des pièces avec des géométries à parois extrêmes—souvent inférieures à 0,40 mm—sans risquer de défaillance structurelle ou de défauts de coulée. Cette capacité est essentielle pour les boîtiers de nouvelle génération, les cadres internes et pièces de haute précision pour l'aérospatiale et les UAV où chaque gramme compte.
Forme proche de la nette et tolérances serrées
Nous concevons nos moules à haute pression pour fournir des configurations de forme proche de la nette directement après l'extraction de l'outil. En maintenant des tolérances dimensionnelles incroyablement strictes, les pièces brutes moulées arrivent nettes et pratiquement prêtes pour l'assemblage. Cette précision minimise ou élimine complètement le besoin de fraisage CNC secondaire coûteux, vous faisant gagner à la fois du temps de production et des matériaux gaspillés.
Texturation de surface supérieure
La pression hydraulique extrême utilisée lors de l'injection de métal force l'alliage fondu à se plaquer parfaitement contre les parois en acier trempé de l'outil. Cela aboutit à une finition de surface brute exceptionnellement lisse et de haute qualité. Ces surfaces propres nécessitent peu de préparation et sont immédiatement prêtes pour des traitements protecteurs secondaires, la peinture cosmétique, le revêtement en poudre ou des traitements anti-corrosion spécialisés. Services de galvanisation zinc.
Relever les défis de la Fonderie Sous Pression Haute Pression : Défauts et stratégies d'atténuation
Aucun processus de fabrication n'est totalement parfait, et la Fonderie Sous Pression Haute Pression (HPDC) comporte ses propres défis d'ingénierie. Lorsque le métal fondu entre dans un moule à grande vitesse, le contrôle de l'environnement à l'intérieur de la cavité du moule devient une science rigoureuse. Chez HXCNC, nous nous concentrons sur une atténuation agressive des défauts et un contrôle avancé du processus pour garantir que chaque lot respecte des normes structurelles strictes.
La lutte contre la porosité
Les défauts de porosité dans la coulée représentent le plus grand défi dans le flux de travail HPDC. Ce problème se divise généralement en deux types distincts :
- Porosité gazeuse : Le remplissage à grande vitesse et turbulent peut piéger de l'air et des gaz à l'intérieur de la cavité du moule. Lorsque le métal se solidifie, ces poches emprisonnées laissent derrière elles de minuscules cavités rondes qui affaiblissent l'intégrité structurelle de la pièce.
- Vides de retrait : Lorsque le métal en fusion refroidit, il se contracte naturellement. Si la pression hydraulique pendant la phase d'intensification ne peut pas forcer un matériau supplémentaire dans les sections les plus épaisses de la pièce, des cavités de retrait irrégulières se forment.
Fatigue thermique et usure des outils
Les outils de moulage sous pression haute performance subissent de fortes contraintes. Le cycle constant entre la chaleur extrême du métal en fusion et le refroidissement rapide des lubrifiants de démoulage provoque un stress thermique sévère. Avec le temps, cela conduit à une fatigue thermique — souvent appelée fissuration thermique — qui crée des microfissures à la surface du moule. Pour maximiser la durée de vie de ces moules en acier coûteux, nous utilisons des lignes de refroidissement internes optimisées et une surveillance thermique précise pour réguler les variations de température sans ralentir les cycles de production.
Variations avancées pour une intégrité élevée
Pour des composants critiques nécessitant une fiabilité structurelle absolue, la coulée sous pression haute pression standard nécessite parfois un coup de pouce. Nous déployons des variations de processus avancées pour éliminer les défauts internes avant qu'ils ne commencent :
- Coulée sous vide : En créant un vide profond pour aspirer l'air de la cavité du moule juste avant l'injection, nous éliminons pratiquement la porosité gazeuse. Cette variation est essentielle pour les pièces nécessitant un traitement thermique ou une soudure ultérieure.
- Traitement des métaux semi-solides (SSM) : Travailler avec des métaux thixotropes, semblables à une boue, plutôt qu'une fusion entièrement liquide, réduit considérablement la turbulence lors du remplissage. Cela aboutit à des microstructures incroyablement denses avec presque zéro défaut.
L'avantage HXCNC
Nous ne comptons pas sur des suppositions pour atteindre des normes zéro défaut. Notre équipe d'ingénierie utilise une analyse avancée de la dynamique des fluides pour simuler le remplissage et la solidification du moule avant qu'une seule pièce de acier ne soit coupée. En équilibrant précisément la force de serrage et la pression hydraulique, nous maintenons un contrôle absolu sur l'environnement d'injection. Cette simulation rigoureuse en amont garantit que notre production à volume élevé reste stable, prévisible et rentable.
Principales applications industrielles du procédé de coulée sous pression haute pression
La coulée sous pression haute pression est l'épine dorsale de la production de masse moderne. En injectant du métal en fusion sous une pression hydraulique immense, nous livrons des composants de forme quasi définitive qui répondent aux normes de performance strictes du secteur manufacturier. Des composants structurels légers pour l'automobile aux dispositifs médicaux ultra-précis, notre efficacité de production à volume élevé maintient les chaînes d'approvisionnement en mouvement rapidement.
Secteur automobile
Le secteur automobile génère la demande la plus forte pour des alliages de coulée sous pression en aluminium avancés. Alors que les fabricants mondiaux se tournent vers les véhicules électriques (VE), la réduction de poids est essentielle pour prolonger l'autonomie des batteries.
- Boîtiers de batteries pour VE : Des boîtiers grands et à parois fines qui protègent les modules de batterie sans ajouter de poids mort.
- Supports structurels : Montages de châssis à haute résistance conçus pour résister à de fortes contraintes mécaniques.
- Boîtiers de transmission : Géométries complexes nécessitant une excellente gestion thermique et des joints étanches parfaits, intégrant souvent des composants tels que notre robuste plaque de couverture de chambre pour garantir l'intégrité de l'assemblage à long terme.
Aérospatiale & Défense
Dans l'aérospatiale, chaque gramme compte. Nous utilisons des alliages de zinc et de magnésium ainsi que de l'aluminium de haute qualité pour fabriquer des supports électroniques internes robustes et sensibles au poids, des unités d'hébergement et des supports prêts pour le vol. Ces pièces offrent une protection EMI/RFI naturelle et résistent aux forces vibratoires extrêmes sans dégradation structurelle.
Électronique grand public et informatique
La technologie moderne exige une esthétique élégante combinée à une durabilité robuste. La coulée sous haute pression nous permet d'atteindre des tolérances strictes et de créer des murs plus fins que 0,40 mm pour le matériel grand public.
- Boîtiers d'ordinateurs portables et cadres portatifs : Offrant une rigidité structurelle avec une sensation tactile haut de gamme.
- Ailes de dissipation thermique à haute efficacité : Des réseaux de ailettes complexes coulés directement dans le cadre pour optimiser la dissipation de la chaleur dans les processeurs haute performance.
Équipements médicaux
La fabrication médicale exige une prévisibilité absolue, des textures de surface stériles et un contrôle de processus sans défauts. Nous fournissons des boîtiers de diagnostic de haute précision, des châssis d’équipements de surveillance et des cadres chirurgicaux structuraux. Ces pièces moulées offrent la finition de surface brute impeccable nécessaire pour des revêtements antimicrobiens et protecteurs spécialisés dès la sortie du moule.
Analyse des coûts : la méthode de moulage sous haute pression est-elle adaptée à votre projet ?
Décider d'utiliser le procédé de moulage sous pression à haute pression (HPDC) se résume à équilibrer votre volume de production avec les dépenses initiales en capital. C'est une stratégie d'investissement où les coûts de fabrication initiaux dictent le prix unitaire à long terme.
Investissement en outillage vs. prix unitaire
Le profil financier du procédé de moulage sous haute pression implique deux forces contrastées : des coûts de développement initiaux élevés et une efficacité de production en volume inégalée.
- Capital d'outillage initial : La conception et l'usinage de matrices personnalisées en acier H13 nécessitent un investissement initial important. Les moules doivent résister à la force de serrage, à une pression hydraulique extrême et à des chocs thermiques répétés.
- Coûts de fabrication par pièce : Une fois l'outillage en service, le coût par pièce chute considérablement. L'injection de métal en fusion ne prend que quelques millisecondes, ce qui permet des temps de cycle rapides qui minimisent les frais de main-d'œuvre et de machine par unité.
- Économies de forme quasi-nette : Étant donné que la fonderie sous pression à haute pression offre une précision dimensionnelle exceptionnelle et des tolérances serrées, les pièces sont prêtes à être assemblées. Cela minimise le besoin d'opérations d'usinage secondaires coûteuses, économisant ainsi du temps et des matériaux.
Le seuil de rentabilité
Lors du développement de composants automobiles structurels ou de boîtiers complexes, la plupart des projets commencent par du prototypage à faible volume. Savoir quand passer de composants structurels de précision l'usinage CNC à l'outillage de fonderie sous pression personnalisé à haute pression est essentiel pour maintenir des marges saines.
| Volume de production | Méthode de fabrication préférée | Caractéristiques de coût |
|---|---|---|
| Faible volume (1 – 1 000 unités) | Prototypage par usinage CNC | Coût d'outillage zéro ; prix unitaire plus élevé. |
| Volume moyen (1 000 – 5 000 unités) | Période d'évaluation hybride | Zone de transition en fonction de la complexité de la pièce. |
| Haut volume (plus de 5 000 unités) | Fonderie sous pression haute pression (HPDC) | Coût d'outillage élevé ; prix unitaire le plus bas possible. |
Notre équipe chez HXCNC vous aide à analyser ce point d'équilibre. Lorsque votre montée en production nécessite des milliers de composants identiques à parois fines, passer à notre outillage haute pression personnalisé élimine les goulets d'étranglement de la production et réduit votre coût total de possession.
