Cames usinées avec précision par CNC — cames à disque, cames à barillet, cames de face et ensembles de cames conjuguées. Profilé par rectification
à ±0,005 mm, acier trempé et acier outil. Pour l'automatisation à commande de cames, machines d'emballage, machines textiles
et indexage de précision.
PLAN PART · CAM-000 PROFIL DE CAME DISCISO 9001 : 2015
D2 · HRC 60
Montée · Demeure · Descente
Profilé au sol
Disque · Barillet · Face · Conjuguée
Types de cames
D2 · H13 · 42CrMo4 · Al
Matériaux
48hr Devis · MOQ 1
Service
±0,005mm
Tolérance de profil
Ra 0,4 µm
Finition de la surface de la came
Tous types
Disque · Barillet · Face · Conj.
7 Jours
Délai de livraison le plus rapide
Notre travail
Cames de précision que nous avons fabriquées
Cames usinées par CNC et profilées par rectification pour machines d'emballage, métiers à tisser textiles, automatisation d'assemblage,
tables d'indexage et instruments de précision.
Téléchargez votre dessin de cames de précision — dimensions, tolérances, matériau et traitement de surface.
01
Télécharger le dessin
STEP, DXF, PDF, ou croquis avec dimensions clés.
02
Devis en 48h
Matériau, processus, traitement de surface, délai de livraison.
03
Machine CNC & Inspection
Usinage de précision, traitement thermique, traitement de surface, vérification CMM.
04
Expédition dans le monde entier
Rapport dimensionnel complet. DHL / FedEx / fret maritime.
Avis
Fabricant de cames de précision de confiance
★★★★★
"Cames de précision de qualité exceptionnelle de HXC. Le rapport dimensionnel correspondait à notre CMM sur chaque pièce."
AK
Alex K.
Ingénieur Mécanique · France
★★★★★
"La revue DFM de HXC nous a évité deux itérations de conception. Les cames de précision finies étaient parfaites dès la première fois."
SL
Sophie L.
Ingénieur Conception · France
★★★★★
"Trois ans à sourcer des cames de précision chez HXC. Qualité constante, délais fiables."
JT
James T.
Ingénieur Senior · France
FAQ
Came de précision — FAQ
Questions fréquentes sur les cames de précision, profils, trempe et sourcing.
Une came de précision est une composant rotatif ou en translation avec un profil non circulaire
conçu pour convertir le mouvement rotatif en un mouvement de sortie programmé spécifique — linéaire, oscillant ou complexe. Le profil de la came est la forme exacte qui produit le déplacement, la vitesse et la courbe d'accélération nécessaires du suiveur. Dans les équipements d'automatisation, les cames assurent séquence de mouvement précise, répétable, à grande vitesse sans électronique — machines d'emballage, métiers à tisser textiles et automatisation de l'assemblage s'appuient sur des mécanismes à came pour leurs séquences de mouvement principales.

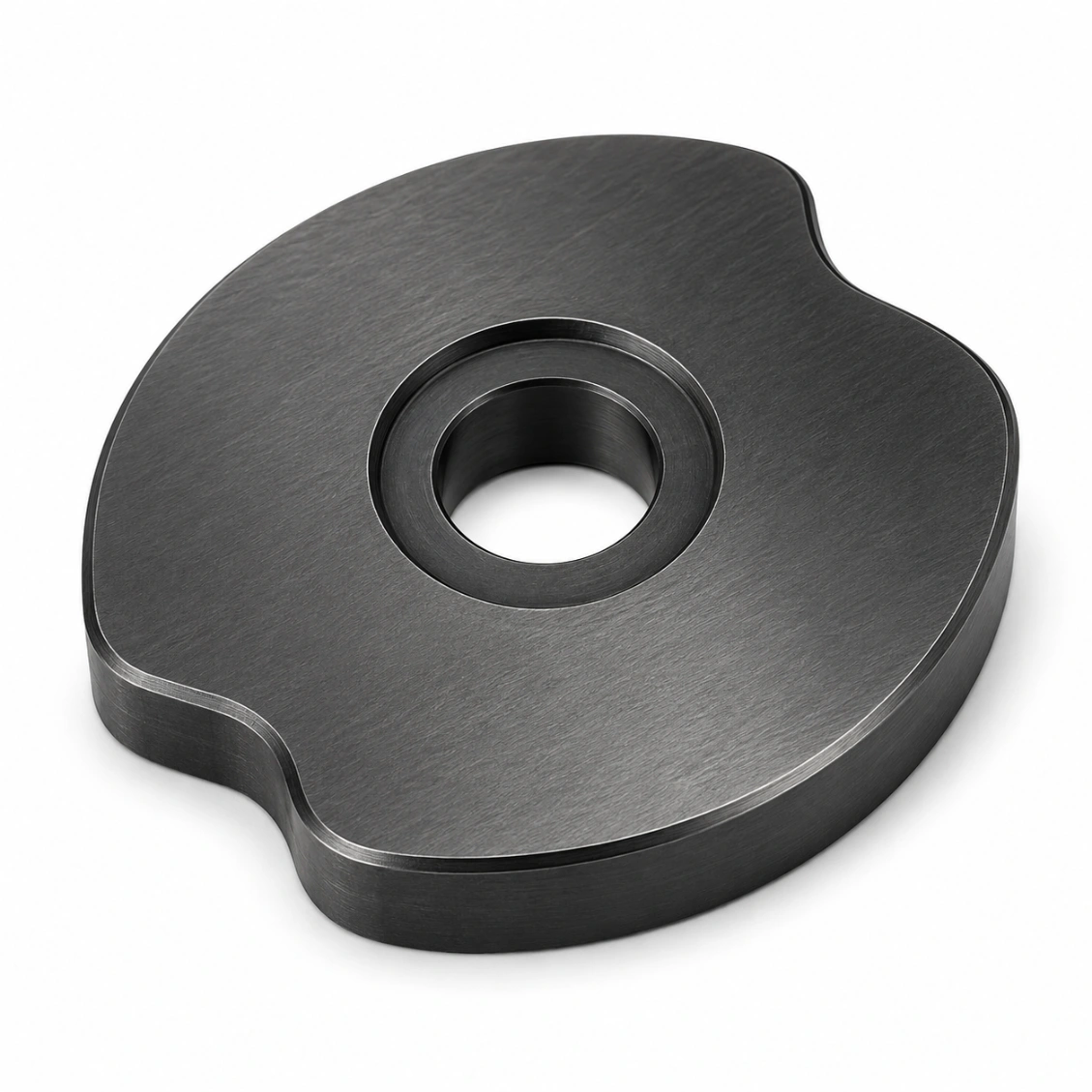

HXC produit quatre types principaux de came : Cam à disque (cam à plaque) — plaque plate avec un bord extérieur profilé,

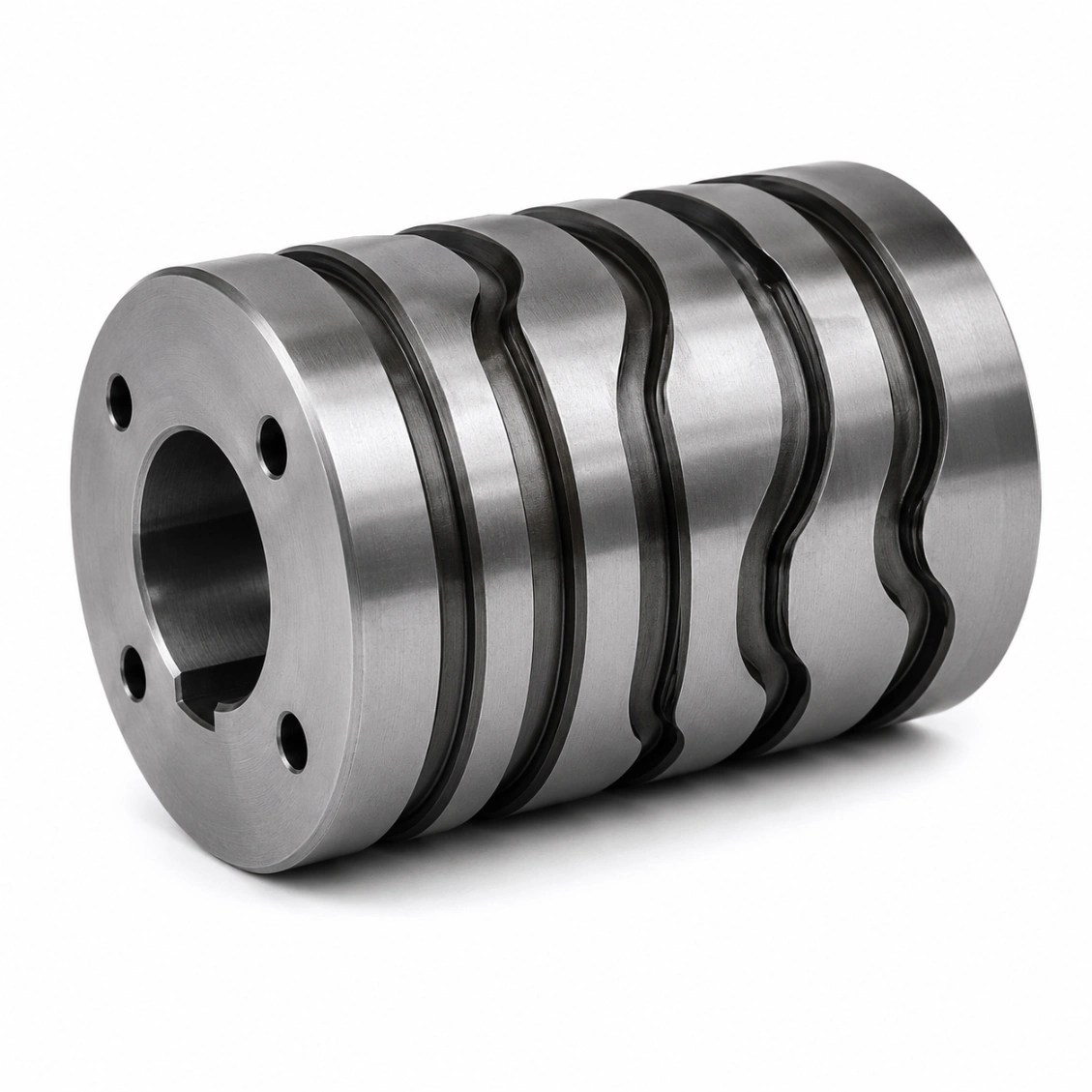

le levier repose sur le bord. Type le plus courant. Cam à cylindre (cylindrique) — corps cylindrique
avec une rainure sur la surface extérieure ; le levier circule dans la rainure, permettant une transmission positive (fermée)

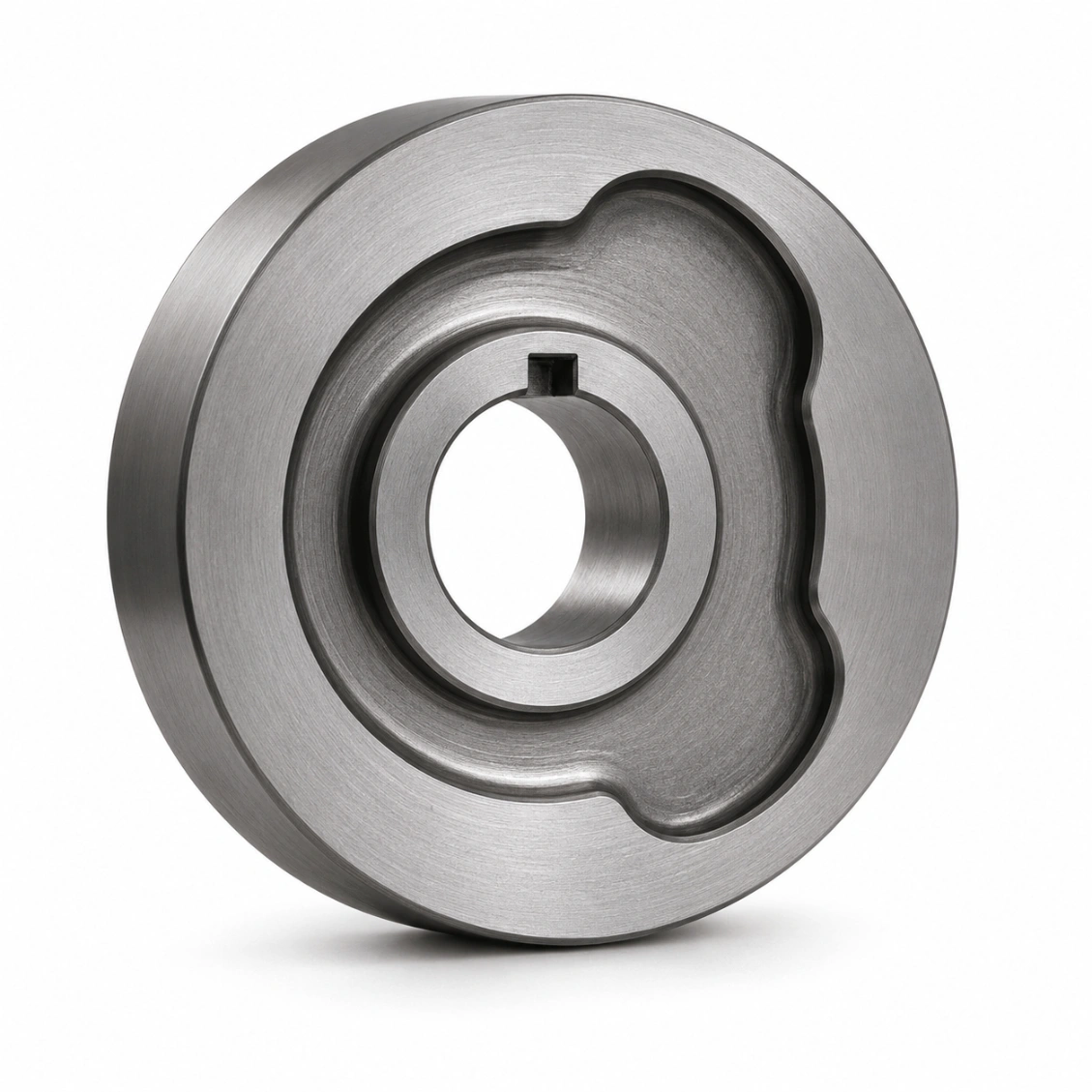

sans retour par ressort. Cam de face — rainure profilée sur la face plate d’un disque ; le levier
est poussé axialement. Ensemble de cames conjuguées — deux cames appariées entraînant un seul suiveur de chaque côté,
éliminant le jeu et le saut du suiveur à haute vitesse.
Les profils de came sont spécifiés par un diagramme de déplacement (déplacement du levier en fonction de l’angle de la came, 0°–360°) combiné avec des périodes de repos, des lois de mouvement d’élévation / descente (harmonique simple, sinusoïdale modifiée,
cycloïdale, polynomiale), et la géométrie du levier (rayon du rouleau, arête coupante, face plate).
Les ingénieurs HXC convertissent les diagrammes de déplacement en trajectoires d’outils CNC et en géométrie de came usinée en profil. Fournissez
votre diagramme de déplacement, loi de mouvement, type de levier, et vitesse maximale de la came — nous calculons les coordonnées du profil de la came.
Les cames de production nécessitent une dureté de surface élevée pour résister à l’usure du levier:
acier outil D2 (HRC 58–62) : la norme pour les cames à grande vitesse et à forte charge dans les machines d’emballage
et textiles — excellente résistance à l’usure. Acier à outils H13 pour travail à chaud (HRC 48–52):
pour des cames fonctionnant à haute température ( presses à chaud, moulage par injection) où D2
deviendrait
ramollir. 42CrMo4 trempée par induction (HRC 50–55) : pour cames industrielles à vitesse moyenne.
Pour la prototypie et les instruments: Al 7075 (anodisé dur) ou acier outil non trempé.
Le fraisage de profil CNC atteint ±0,02 mm. Meulage de profil atteint ±0,005 mm — requis
pour les cames de production à haute vitesse où la précision du mouvement du suiveur est critique. Mesure
de coordonnées (CMM) vérifie le profil réel par rapport au profil théorique à des incréments angulaires de
1° ou moins. HXC fournit le rapport complet de déviation de profil CMM avec chaque commande de came de précision.
Le angle de pression est l'angle entre la normale de la came au point de contact et la
direction du mouvement du suiveur. Un angle de pression élevé (>30°) provoque de grandes forces latérales sur le
tige du suiveur, entraînant blocage et usure. Un angle de pression faible (<30°) nécessite un rayon de cercle de base plus grand —
rendant la came plus grande. L'angle de pression maximum autorisé est : 30° pour les suiveurs à rouleaux translationnels ;
45° pour les suiveurs oscillants. Le concepteur de la came doit équilibrer la taille du cercle de base (came compacte) avec
l'angle de pression (mouvement fluide du suiveur) — les ingénieurs HXC optimisent cela lors de la revue DFM.Qu'est-ce qu'un ensemble de cames conjugées ?.
double came ou came positive) consiste en deux cames en disque assorties sur le même arbre, entraînant simultanément un suiveur à deux rouleaux — une came pousse le suiveur dans
une direction, l'autre came le contraint dans la direction opposée. Cela élimine le besoin d'un ressort de retour du suiveur et empêche le saut du suiveur à haute vitesse. Standard pour les machines d'emballage à haute vitesse (au-dessus de ~200 RPM) où un suiveur à ressort de retour rebondirait. Les machines HXC conçoivent des ensembles de cames conjugées
en paires assorties, avec les deux profils usinés et mesurés ensemble.
Came à piste ouverte: le suiveur repose contre la surface extérieure de la gorge de la came —
nécessite un ressort de retour. Plus simple à fabriquer mais le suiveur peut sauter à haute vitesse.
Came à gorge fermée (piste fermée): le suiveur fonctionne à l’intérieur d’une gorge usinée, entraînée
positivement dans les deux directions. Aucun ressort nécessaire, pas de saut du suiveur, mais la gorge doit être plus large que le rouleau plus le jeu. HXC usine les deux types — les cames à gorge fermée sont nettement plus complexes à usiner et coûtent plus cher, mais sont préférées pour les applications à haute vitesse.
Les caméras HXC sont conçues pour les suiveurs à rouleaux (le plus courant — IKO, INA, SKF, à rouleaux à aiguille),
les suiveurs à lame de couteau (pour les instruments à profil aigu), et les suiveurs à face plate (pour les
suiveurs de came automobiles à haute vitesse). Les suiveurs à rouleaux nécessitent que le profil de la came soit décalé (inflation)
par le rayon du rouleau à partir de la courbe de pas — HXC calcule automatiquement ce décalage à partir de vos données de courbe de pas.
Prototype (1–3 pièces, usinage 5 axes, sans trempe) : 5–8 jours. Came à disque profilée par rectification, D2, trempée :
10–16 jours. Came à barillet (usinage de rainures complexes) : 14–20 jours. Ensemble de cames conjuguées : 14–18 jours. Cames de grande taille
(>Ø200 mm) : ajouter 3–5 jours. Production express disponible — contactez-nous avec votre délai.
Oui — HXC accepte les profils de cames sous forme de : Contour de came DXF 2D; Tableau CSV / Excel de paires (angle, rayon) ou (angle, déplacement) ; Modèle 3D STEP / IGS; ou une image de diagramme de déplacement — nous numérisons et calculons le profil.
Nous concevons également des cames à partir de zéro selon vos exigences de mouvement : montée / maintien / descente, loi de mouvement,
géométrie du suiveur, et vitesse maximale de la came.
Obtenir un devis
Envoyez votre dessin. Obtenez un devis.
Chaque demande comprend une revue DFM — faisabilité des tolérances, confirmation du matériau et approche du processus avant le début de la production. MOQ 1 pièce.
24hr
Réponse au devis
Quantité Minimum de Commande 1
Prototypes OK
ISO
9001:2015
📐
Revue DFM sur chaque demande
Faisabilité des tolérances, stratégie de fixation et confirmation des matériaux. Retour spécifique et exploitable — pas de refus générique.
🎯
Inspection du premier article — Standard
Rapport FAI sur chaque nouvelle série. Certificats de matériaux et de traitement de surface inclus avec chaque expédition.
🔄
Même processus : Prototype à Production
Le plan de processus de votre prototype s'applique aux lots de production. Pas de requalification lors de la montée en gamme.
⚙
Usinage CNC 3 / 4 / 5 axes + tournage
Pièces structurelles complexes, arbres, boîtiers et composants de transmission. Métaux et plastiques d'ingénierie.
ISO 9001:2015Fraisage 3/4/5 axesTournage CNCInspection CMMLivraison mondiale
