Composants de passage de fluide usinés sur CNC 5 axes personnalisés — aubes guides courbes, canaux de flux irréguliers, transitions de section transversale complexes. Ra interne 0,8 µm, planéité de la face d'étanchéité ≤ 0,01 mm, toutes les fonctionnalités en une seule configuration, rayon de fusion de coin minimum R0,5 mm pour éliminer les angles morts. Pour les collecteurs hydrauliques, passages de liquide de refroidissement et systèmes de contrôle de fluide de précision.

Ra 0,8µm
Chambre interne.
≤0.01mm
Planéité du Joint
Une Configuration
Toutes les Fonctionnalités
Obtenez un devis instantané → Voir nos réalisations
DESSIN PART · FPC-001 PASSAGE · Al 7075 · Ra 0,8 · R0,5 ISO 9001 · 5 AXES · CMM + PORTÉE
Passage Courbé 3D
R0,5 · Zéro Mort
PASSAGE DE FLUX · DÉCOUPE Al 7075 · 3D COURBE · R0,5 · Ra 0,8 ≤0,01 PLAT G1/4 SORTIE B1 B2 R0,5 R0,5 R0,5 R0,5 flux tangent JOINT TORIQUE BS 1806 ✓ ZÉRO MORT MELANGE R COMPLET Ra 0,8 portée A CANAL · X-SEC Rond H8 ◀foré/percé Fraisage rectangulairefraise à bout Section variableBalayage à 5 axes Arbre de branchementmulti-ports MIN MELANGE · RAYON R2.0basse pression R1.0général R0.5 ◀angle mort zéro R0.3 microoutil spécial PASSAGE · TYPE HYD ◀ ALIMENTATION REFROIDISSEMENT AÉRO MIN 3 mm INT ENDOSCOPE DISPONIBLE MATÉRIAUX · FINITION Al 6061 / 7075 anodisérefroidissement · hyd SUS316L EP ◀alimentation · pharma Ti Grade 5aérospatial PEEKhaute-temp / chimie Inconel 718débit haute-temp ÉCHELLE 1:1 · MM
Hydraulique · Alimentaire · Pharma · Refroidissement · Aéro · Chimique
Applications
Al · Acier inox · Ti · PEEK · Inconel
Matériaux
48hr Devis · Prototype 7 jours · MOQ 1
Service
Ra 0,8µm
Canal interne
Finition de surface
≤0,01mm
Planéité de face d'étanchéité
Surfaces étanches aux fuites
Zéro
Angles morts
Transitions fluides
7 Jours
Livraison la plus rapide
commandes de prototypes
Pourquoi c'est difficile

Défis d'usinage des passages de fluide

Les canaux de circulation internes avec transitions fluides, sections variables et faces d'étanchéité étanches aux fuites nécessitent un accès à 5 axes, des outils à longue portée et une qualité de surface contrôlée tout au long du passage.

🌊
Géométrie de transition douce
Les changements brusques de section créent de la turbulence, une chute de pression et de la cavitation. Programmes HXC Trajectoires d'outil tangent-continu à toutes les transitions de section — l'outil suit le changement de courbure sans lever, produisant une transition géométrique fluide.
🔒
Intégrité de la surface d'étanchéité
Les passages de fluide doivent être étanches — rainures pour joints toriques, faces d'étanchéité plates et interfaces filetées doivent toutes être précises. Machines HXC pour faces d'étanchéité avec une planéité ≤ 0,01 mm et rainures pour joints toriques conformes aux spécifications dimensionnelles du fabricant.
⚠️
Élimination des angles morts
Les zones stagnantes dans les canaux de circulation provoquent l'accumulation de contamination dans les applications alimentaires/pharmaceutiques et réduisent l'efficacité en hydraulique. Nous concevons et usinons des transitions d'angles arrondis complets pour éliminer les angles morts — rayon de coin minimum R0,5 mm.
Notre travail

Pièces de passage de fluide que nous avons fabriquées

Aubes guides courbes, canaux de circulation internes et collecteurs hydrauliques — surfaces internes lisses, testées pour l'étanchéité.

Demander une pièce similaire →
Assemblage de collecteurs hydrauliques avec passages complexesAl 7075 · Collecteur
Collecteur hydraulique — Passages complexes
Ra interne 0,8µm · 15 pièces
Aile de guidage du flux chimiqueSUS316L · Chimique
Aile de guidage du flux chimique
Passage courbe · 10 pièces
Passage de distribution du liquide de refroidissementAl 6061 · Liquide de refroidissement
Passage de distribution du liquide de refroidissement
6 canaux · 30 pièces

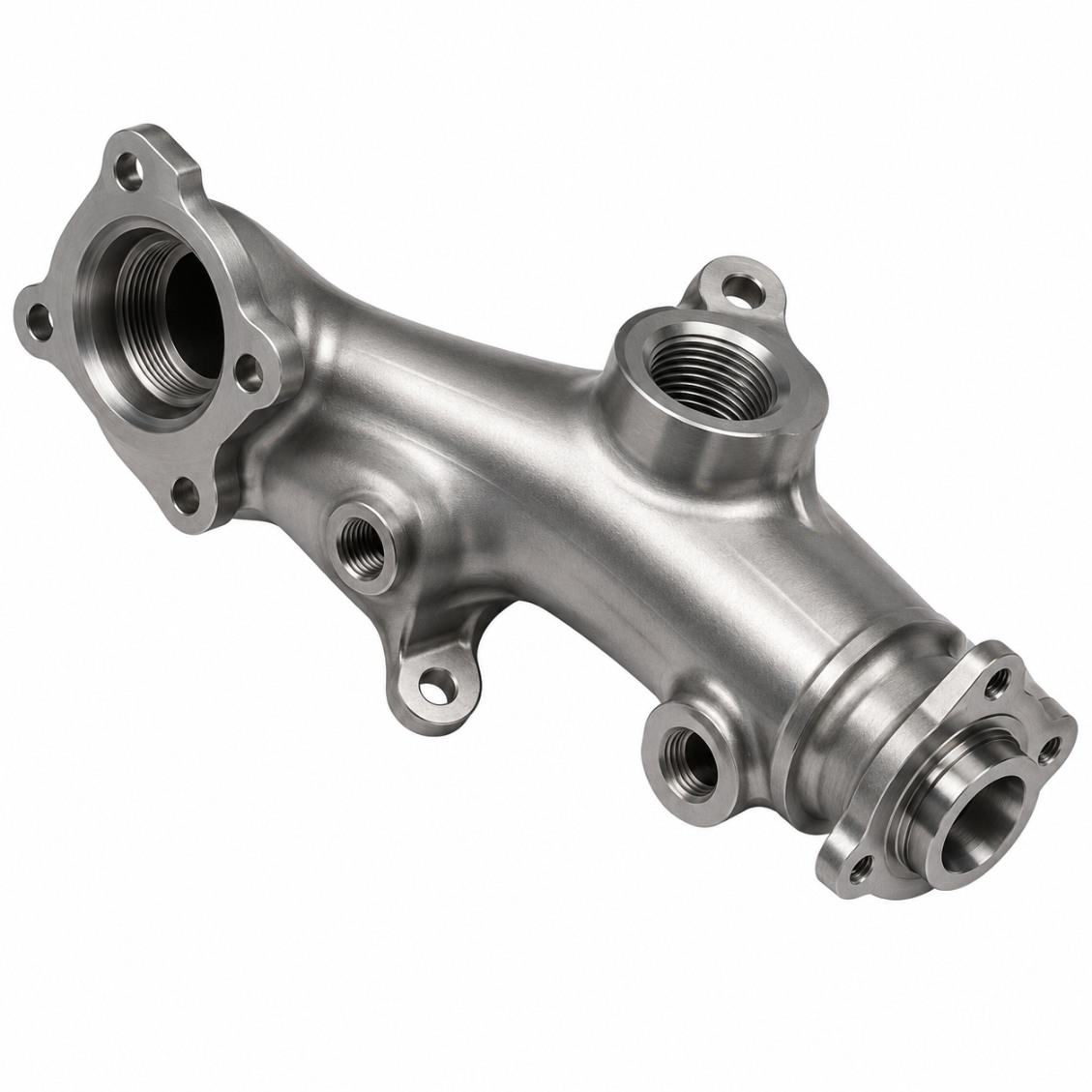

Passage de flux de carburant aérospatialTi Gr5 · Aéro
Passage de flux de carburant aérospatial
Section complexe · 5 pièces
Canal de flux alimentaireSUS304 · Alimentaire
Canal de flux alimentaire
Sanitaire · Ra 0,4µm · 20 pièces
Passage de flux pharmaceutiquePEEK · Pharma
Passage de flux pharmaceutique
PEEK · Salle blanche · 8 pièces
Guide de flux de refroidissement par eauAl 7075 · Eau
Guide de flux de refroidissement par eau
Courbe composée · 25 pièces

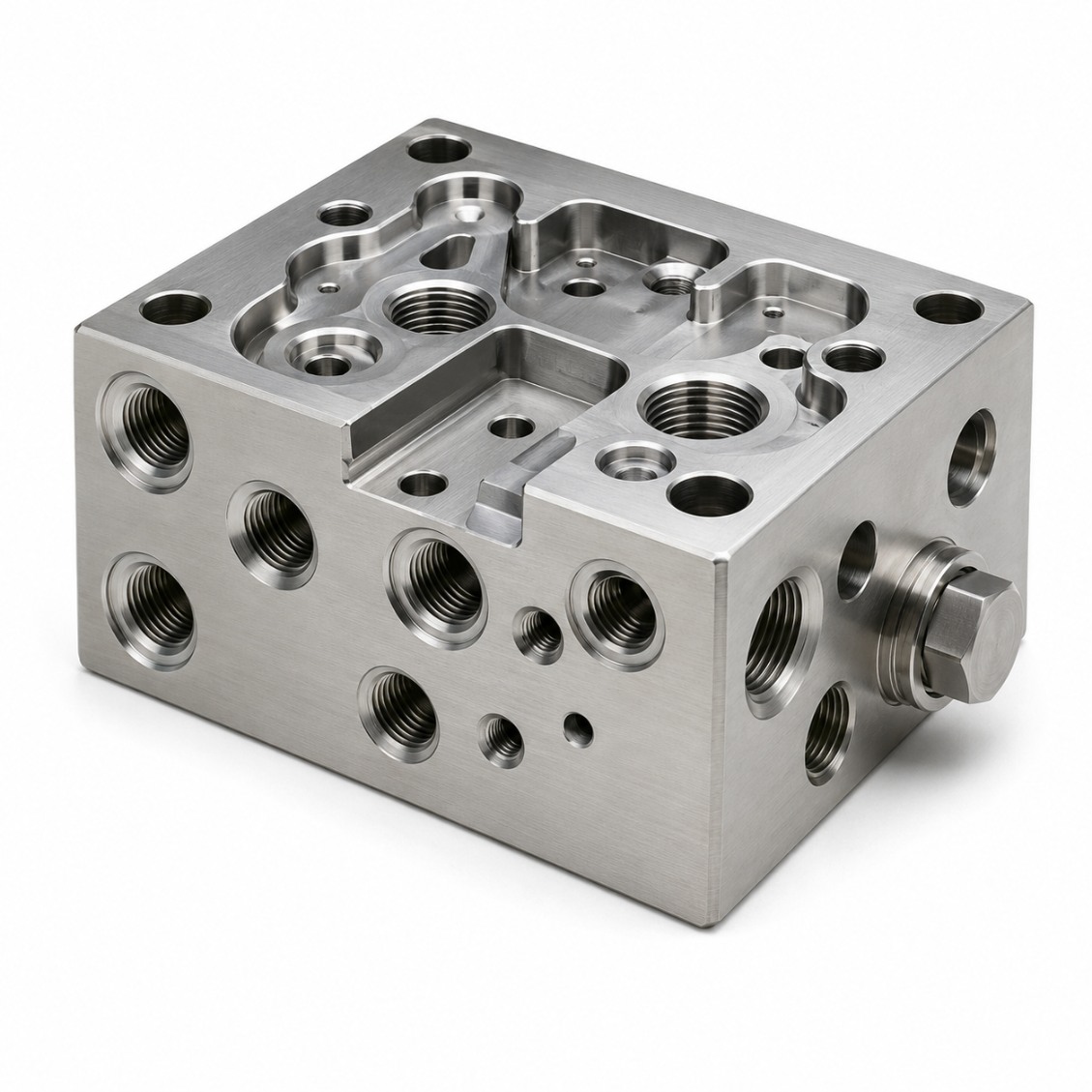

Bloc de passage de contrôle hydrauliqueSUS316L · Hydraulique
Bloc de passage de contrôle hydraulique
Ports de précision · 12 pcs
Capacités & Tolérances

Ce que nous pouvons livrer

Spécifications typiques — confirmer les exigences exactes lors de la demande.

Largeur minimale de passageIntérieur 3 mm
Rayon de coin minimumR0,5 mm
Finition de surface (flux)Ra 0,8 µm standard
Finition de surface (alimentaire)Ra 0,4 µm, sans crevasse
Planéité de la face d'étanchéité≤ 0,01 mm
Gorge pour joint torique standardBS 1806 / Parker / personnalisé
MatériauxAl, SS, Ti, PEEK, Inconel
UsinageSimultané 5 axes
Test de pressionDisponible sur demande
InspectionContrôle CMM + vérification de la surface interne
Délai de fabrication (prototype)7–10 jours
Délai de fabrication (lot)12–18 jours
Comment ça fonctionne

De dessin à pièce finie

Téléchargez votre fichier 2D/3D — retour DFM, planification du parcours d'outil, et délai de livraison confirmé sous 48 heures.

01
Télécharger le dessin
STEP, IGES, DXF ou PDF. Inclure la qualité de surface et les appels de tolérance.
02
DFM & Traçage de l'outil
DFM gratuit — sous-coupes, murs fins, accès au chemin d'écoulement, stratégie de surface.
03
5 axes & Contrôle Qualité
Fraiseuse CNC 5 axes, sondage en cours de processus, MMT + inspection par endoscope.
04
Expédition dans le monde entier
Rapport dimensionnel complet inclus. DHL / FedEx / fret maritime.
Avis

De confiance des ingénieurs du monde entier

★★★★★
"La précision du profil de la lame était exceptionnelle — chaque pièce a passé notre contrôle CMM à l'entrée du premier coup. La finition de surface sur les surfaces de flux a dépassé notre spécification Ra 0,4 µm."
AK
Alex K.
Ingénieur systèmes fluides · France
★★★★★
"HXC a compris immédiatement les défis liés au parcours d'outils à 5 axes. Leur retour d'expérience en conception pour la fabrication a détecté un problème de sous-coupe que nous avions manqué. Délai de livraison tel que indiqué."
SL
Sophie L.
Ingénieur Conception · France
★★★★★
"Nous avons réalisé trois lots de production de pièces courbes complexes avec HXC. La cohérence dimensionnelle d'un lot à l'autre est la meilleure que nous ayons vue chez un fournisseur."
JT
James T.
Responsable Achats Senior · France
FAQ

Canal d'écoulement du passage de fluide — FAQ

Questions d'ingénierie et d'approvisionnement répondues par notre équipe d'usinage à 5 axes.

Oui — machines HXC Canaux d'écoulement internes courbes 3D avec section variable utilisant l'usinage simultané 5 axes. Les canaux peuvent être droits, courbes, hélicoïdaux ou ramifiés. Toutes les surfaces internes sont usinées à Ra 0,8 µm. Dimension minimale accessible du canal : largeur 3 mm. Pour les canaux inférieurs à 3 mm, le forage à la machine est utilisé pour les sections droites.
Les transitions fluides sont obtenues par : (1) Parcours d'outil FAO continus en tangente — l'outil suit le changement de courbure de la surface sans lever (pas de transitions facettées) ; (2) Programmation du rayon de raccordement — toutes les transitions de section sont usinées avec un rayon de raccordement défini (minimum R0,5 mm) ; (3) Vérification de la continuité de surface — le canal fini est scanné optiquement ou par sonde MMT pour vérifier la continuité G1 ou G2 à toutes les transitions.
Oui — les machines HXC usinent toutes les faces d'étanchéité, les rainures pour joints toriques, les filetages de port et la géométrie interne du canal dans une configuration 5 axes unique référencée à un même point de référence. Cela garantit que la face d'étanchéité est parfaitement perpendiculaire et positionnée par rapport à la géométrie du canal — essentiel pour un assemblage sans fuite. Planéité de la face d'étanchéité ≤ 0,01 mm. Dimensions de la rainure du joint torique vérifiées par MMT.
Méthodes de vérification : (1) MMT avec sonde articulée pour surfaces internes accessibles ; (2) Inspection par endoscope optique pour la qualité de surface en profondeur à l'intérieur des canaux ; (3) Test de pression (hydrostatique ou pneumatique) pour vérifier l'intégrité d'étanchéité — disponible sur demande. Pour les pièces de qualité alimentaire : des images de l'endoscope flexible de toutes les surfaces internes sont fournies avec le rapport d'inspection.
Systèmes hydrauliques: Ra 0,8 µm — empêche la cavitation et l'érosion lors des transitions de vitesse. Alimentation / pharmaceutique: Ra ≤ 0,4 µm, sans crevasses, passivé — conforme aux normes d'hygiène 3-A et GMP. Carburant aérospatial: Ra 0,8 µm sur les surfaces d'écoulement, Ra 0,4 µm sur les faces d'étanchéité. Industrie générale: Ra 1,6 µm acceptable pour les voies d'écoulement non critiques.
Oui — l'anodisation pénètre toutes les surfaces internes y compris les passages aveugles, à condition que l'électrolyte puisse s'écouler. HXC perce des trous de drainage/ventilation aux points bas avant l'anodisation, puis les bouche si nécessaire. Pour les passages où l'écoulement complet du fluide est incertain, le placage au nickel sans électrolyte (couverture uniforme, pas de besoin de drainage) est recommandé comme alternative.
MOQ est 1 pièce. HXC produit régulièrement des prototypes de développement en pièce unique pour la validation du système de fluide. La revue DFM sur les nouveaux designs de passages est gratuite — téléchargez votre fichier STEP et nous signalerons toute caractéristique géométrique susceptible de piéger le liquide de refroidissement, de créer des angles morts ou de compliquer l'inspection.
Prototype (passages courbes complexes, nouvelle trajectoire d'outil) : 7–10 jours. Petit lot (10–50 pièces) : 10–16 jours. Production : 14–22 jours. Conforme aux normes alimentaires avec Ra 0,4 µm et passivation : ajouter 3–4 jours.
