Arbre personnalisé
Accouplements

HXC fabrique cinq types de couplages d'arbre : Couplages d'arbre rigides — conception à serrage et à flasque rigide, sans jeu, sans flexibilité, pour arbres alignés uniquement (également disponible en couplage d'arbre rigide avec rainure en clé). Couplages d'arbre à mâchoires / spider — hubs en aluminium avec une insert flexible en polyuréthane (couplages d'arbre à mâchoires courbées), tolère de petits désalignements avec amortissement des vibrations. Couplages d'arbre à soufflet — élément en soufflet en acier inoxydable, rigide en torsion, accepte le désalignement angulaire et axial, utilisé pour le couplage d'arbre d'encodeur. Couplages d'arbre à disque — pack de disques fins, couplage d'arbre à couple élevé, faible jeu, pour entraînements servo de précision. Couplages d'arbre à poutre — couplages d'arbre hélicoïdaux avec un corps en aluminium fendu, faible inertie, pour le couplage d'arbre de moteur pas à pas et l'utilisation avec encodeur. Des couplages à manchon et des designs de couplages à arbre divisé sont également disponibles.

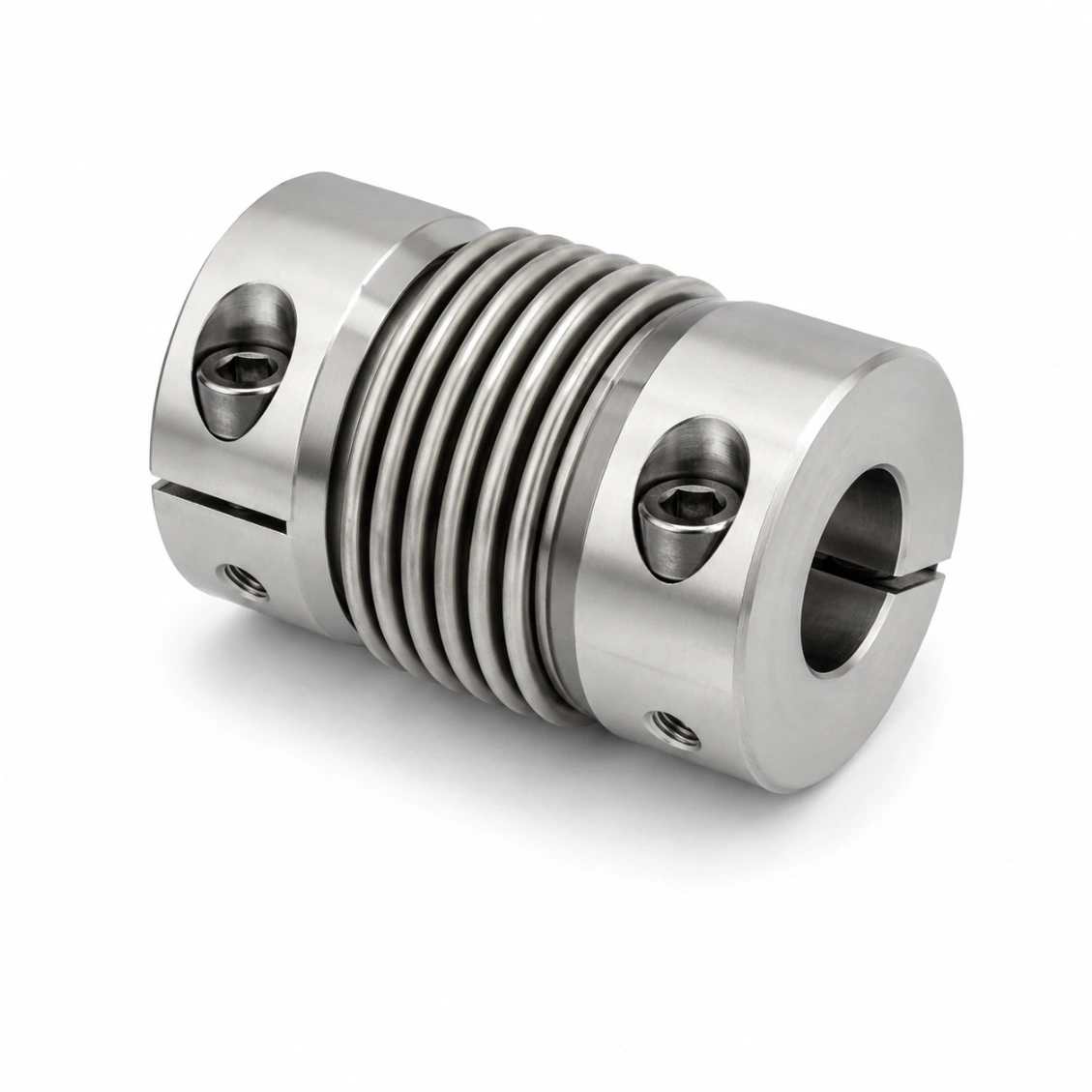

Couplage d'arbre à mâchoires / spider: le couplage d'arbre de moteur servo le plus courant — accepte un désalignement angulaire de ±1° et un désalignement parallèle de 0,5 mm, amortit les vibrations. Choisissez ce couplage flexible lorsque une tolérance de désalignement est nécessaire. Accouplement d'arbre à soufflets: tolérance maximale en angular de décalage (jusqu'à ±3°), rigide en torsion, préféré pour l'accouplement d'arbre d'encodeur et rétroaction de précision. Accouplement d'arbre à disque: un accouplement flexible à couple élevé avec une tolérance de décalage plus faible (±0,5°), préféré pour l'accouplement d'arbre à haute vitesse et les entraînements servo sans jeu. Accouplement d'arbre rigide: sans jeu, tolérance zéro en décalage — uniquement pour un accouplement d'arbre parfaitement aligné.

HXC produit : Alésage lisse H7 (pour un ajustement serré sur l'arbre) ; Accouplement à rainure / arbre à clavette (clé DIN 6885 et arbre à vis de serrage pour transmission de couple) ; Accouplement à serrage d'arbre (accouplement à pince divisée / style pince, sans clé requise, installation facile — y compris les blanks d'alésage à usiner pour accouplement à pince d'arbre) ; Alésage en D (pour arbres moteurs avec une surface plate) ; et alésage personnalisé (toute dimension, tolérance ou profil). Chaque moitié peut avoir un alésage différent — un accouplement d'arbre pour différentes tailles, également appelé réducteur d'accouplement d'arbre, adapte les tailles de l'arbre moteur et de l'arbre entraîné.

Le jeu de couple est le jeu libre angulaire entre les deux moyeux avant que le couple ne soit transmis — causé par un espace dans l'élément flexible (écarts du spider, jeu du pack de disques). Pour les systèmes de positionnement (machines CNC, robots), le jeu cause directement une erreur de positionnement : un jeu de 0,1° sur un réducteur 10:1 signifie une erreur de positionnement de 1° sur l'axe. Un couplage d'arbre sans jeu nul (soufflets, disque, rigide ou à mâchoires préchargées — un couplage d'arbre sans jeu) élimine cette erreur. Pour les couplages d'arbre de transmission de puissance sans objectif de positionnement (pompes, convoyeurs), les couplages à mâchoires standard avec un léger jeu sont acceptables et plus tolérants au mauvais alignement.

Tolerances de désalignement typiques pour chaque couplage d'arbre flexible : Accouplement d'arbre rigide: désalignement nul. Couplage d'arbre à mâchoires: ±1° d'angle, 0,3–0,5 mm radial, ±0,5 mm axial. Accouplement d'arbre à soufflets: ±3° d'angle, 0,2–0,3 mm radial, ±1 mm axial. Accouplement d'arbre à disque: ±0,5° d'angle, 0,1–0,2 mm radial. Accouplement d'arbre à faisceau hélicoïdal: ±3° d'angle, 0,3–0,5 mm radial, ±1 mm axial. Ne jamais dépasser la limite de désalignement de l'accouplement — un désalignement excessif augmente la charge de fatigue sur l'élément flexible et provoque une défaillance prématurée.

Al 6061-T6 ( anodisé ) : l'accouplement d'arbre en aluminium standard pour types à mâchoire et à faisceau — léger et peu coûteux, idéal pour un accouplement d'arbre flexible hélicoïdal en aluminium. Al 7075-T6: résistance accrue pour des applications de servo plus exigeantes. Accouplement d'arbre en acier inoxydable SUS304 / 316: pour les soufflets et accouplements à disque en acier inoxydable et pour les applications alimentaires / pharmaceutiques — les accouplements en acier inoxydable 316 résistent le mieux à la corrosion. Accouplements d'arbre en acier au carbone C45 / acier carbone: pour les accouplements d'arbre rigides et à bride en acier lourd, avec finition en acier oxydé noir en option. Ti Grade 5: accouplements légers pour l'aérospatiale. Les inserts en araignée (accouplements à mâchoire) sont fournis en polyuréthane (dureté Shore 98A ou plus souple 64A) ou en acétal / PEEK pour une utilisation précise, flexible, à haute température, amortissant les vibrations.

Oui — chaque accouplement d'arbre HXC est usiné sur mesure, donc tout diamètre de perçage est disponible. Des perçages allant de Ø3 mm (accouplement pour micro servo / petit moteur) à Ø200 mm (accouplement d'arbre pour pompe verticale et entraînements de pompe hydraulique) sont régulièrement produits. Nous réalisons des accouplements à perçage identique où les deux extrémités partagent un même diamètre, et des conceptions de réduction d'accouplement (accouplement avec diamètres différents) où une extrémité a un perçage plus grand que l'autre — utile pour un accouplement d'arbre de moteur électrique connectant des arbres de tailles incompatibles.

Oui — HXC est un fabricant et fournisseur d'accouplements d'arbre sur mesure servant des clients dans le monde entier en tant qu'usine de couplages d'arbre CNC. Nous produisons des accouplements d'arbre industriels, des accouplements flexibles de précision, et des accouplements personnalisés selon dessin — en aluminium, acier inoxydable et acier au carbone — avec un contrôle qualité ISO 9001:2015 complet et des rapports CMM. Délais : prototype pour accouplement à mâchoire, à faisceau ou rigide en Al 6061 : 5–7 jours, 8–12 jours pour 100–1 000 pièces. Accouplements à soufflets et à disque (usinage plus complexe) : 7–10 jours pour prototype, 10–16 jours pour la production. Acier inoxydable ou titane : ajouter 2–3 jours. Inserts en araignée sur mesure : ajouter 3–5 jours pour une dureté non standard.
