Catégorie de produit
Multi-Standard · ≤0,005 mm · Ra 0,8 µm · 1,5× testé
PVA / 001 — 008
Usiné CNC
Adaptateurs d'interface Pompe-Vanne
Adaptateurs d'interface pompe-vanne usinés CNC sur mesure et raccords de transition — faces d'étanchéité multi-port Ra 0,8 µm, concentricité des ports ≤ 0,005 mm, KF/CF/BSP/NPT sur le même corps, testé pour fuite. Pour groupes de pompes à vide pour semi-conducteurs, collecteurs de panneaux de gaz, et plomberie de systèmes de vide.
≤0,005mm
Concentricité des ports.
Ra 0,8µm
Face d'étanchéité
Test de fuite
Chaque adaptateur
Plan PART · Transition KF→NPT · SUS316L
ISO 9001 · 100% TESTÉ POUR FUITES
Côté vide KF
Corps multi-standards
Semi · Optique · Recherche · Médical · Robotique · Industrie
Cas d'utilisation
SUS316L · 304 · 316Ti · Al 6061 · Laiton
Matériaux
48hr Devis · Proto de 6 jours
Service
≤0,005 mm
Concentricité du port
multi-interface
multi-interface
Ra 0,8µm
Toutes les faces d'étanchéité
standard sans fuite
standard sans fuite
Test d'étanchéité
Chaque adaptateur
certificat de pression
certificat de pression
6 Jours
Livraison la plus rapide
commandes de prototypes
commandes de prototypes
Défis de l'usinage
Défis de l'adaptateur interface pompe-vanne
Les adaptateurs pompe-vanne doivent passer d'une norme de système fluide à une autre (par exemple, vide KF à port de pompe NPT) dans un corps compact tout en maintenant une étanchéité hermétique à chaque interface.
⊕
Interface multi-normes sur un seul corps
Un seul adaptateur peut avoir une bride de vide KF d'un côté et un port de pompe BSP ou NPT de l'autre. Toutes les positions de port et géométries de face doivent être usinées en une seule opération pour garantir des relations spatiales précises.
🔒
Intégrité d'étanchéité multi-face
Chaque face doit être étanche de manière indépendante — une fuite sur n'importe quelle face entraîne la défaillance de l'ensemble du système. HXC effectue des tests de pression sur tous les adaptateurs à 1,5× la pression nominale avec obturation individuelle des ports pour vérifier chaque face séparément.
📦
Enveloppe compacte
Les adaptateurs pompe-vanne doivent s'insérer dans l'espace restreint entre les entrées de la pompe à vide et les ports de sortie de la vanne. La conception compacte du corps avec des sections de paroi minimales (≥ 3 mm) est revue en DFM.
Notre travail
Demander une pièce similaire →

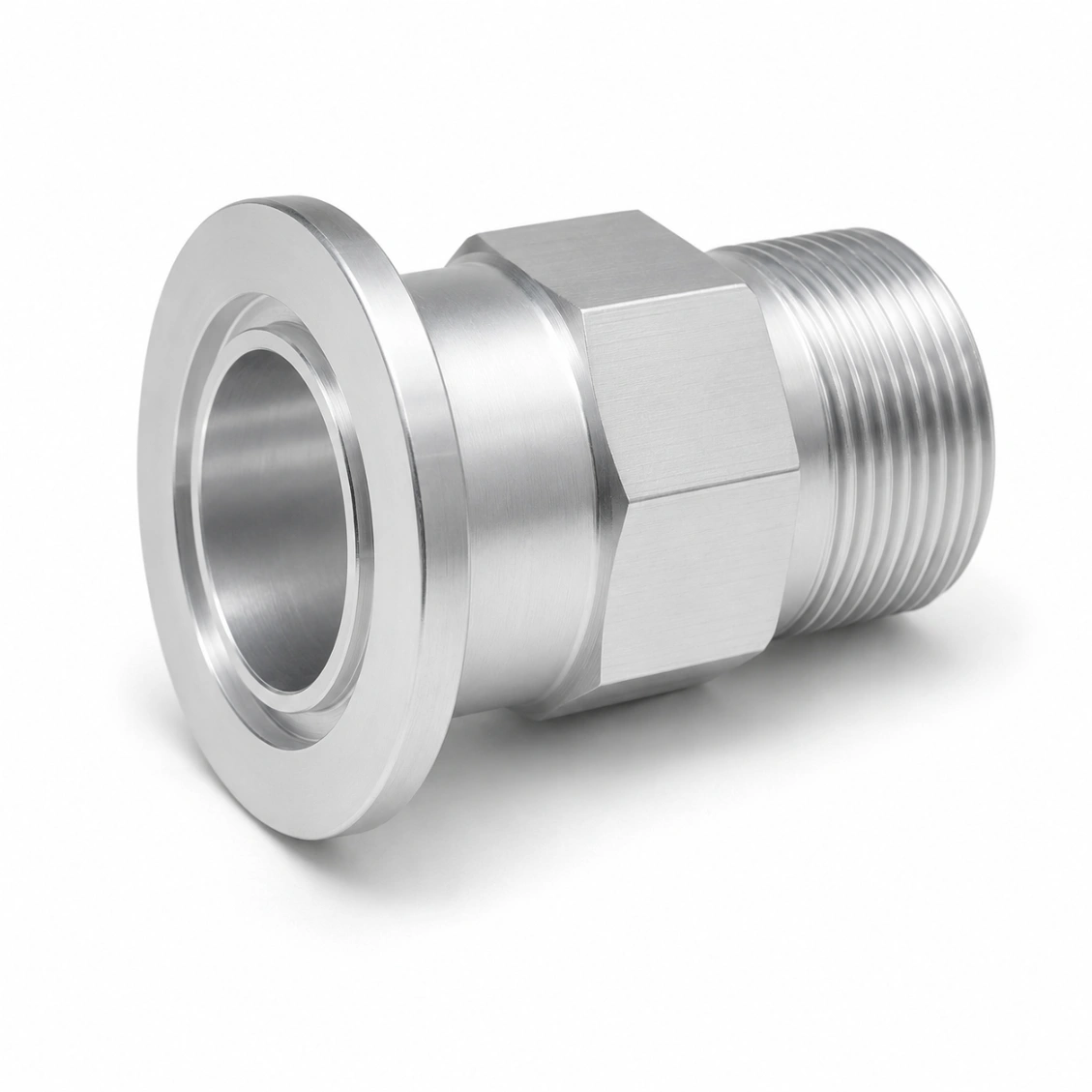

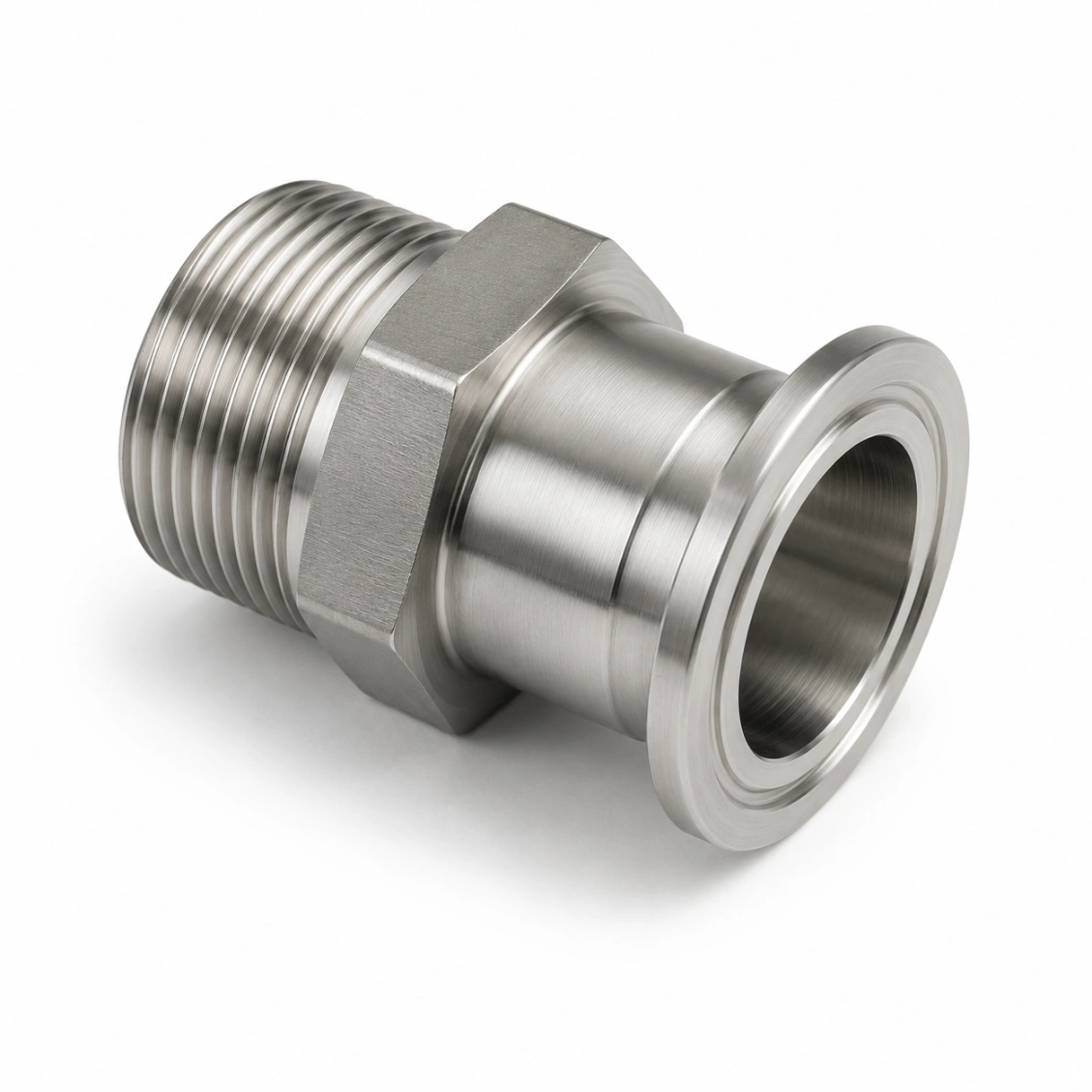

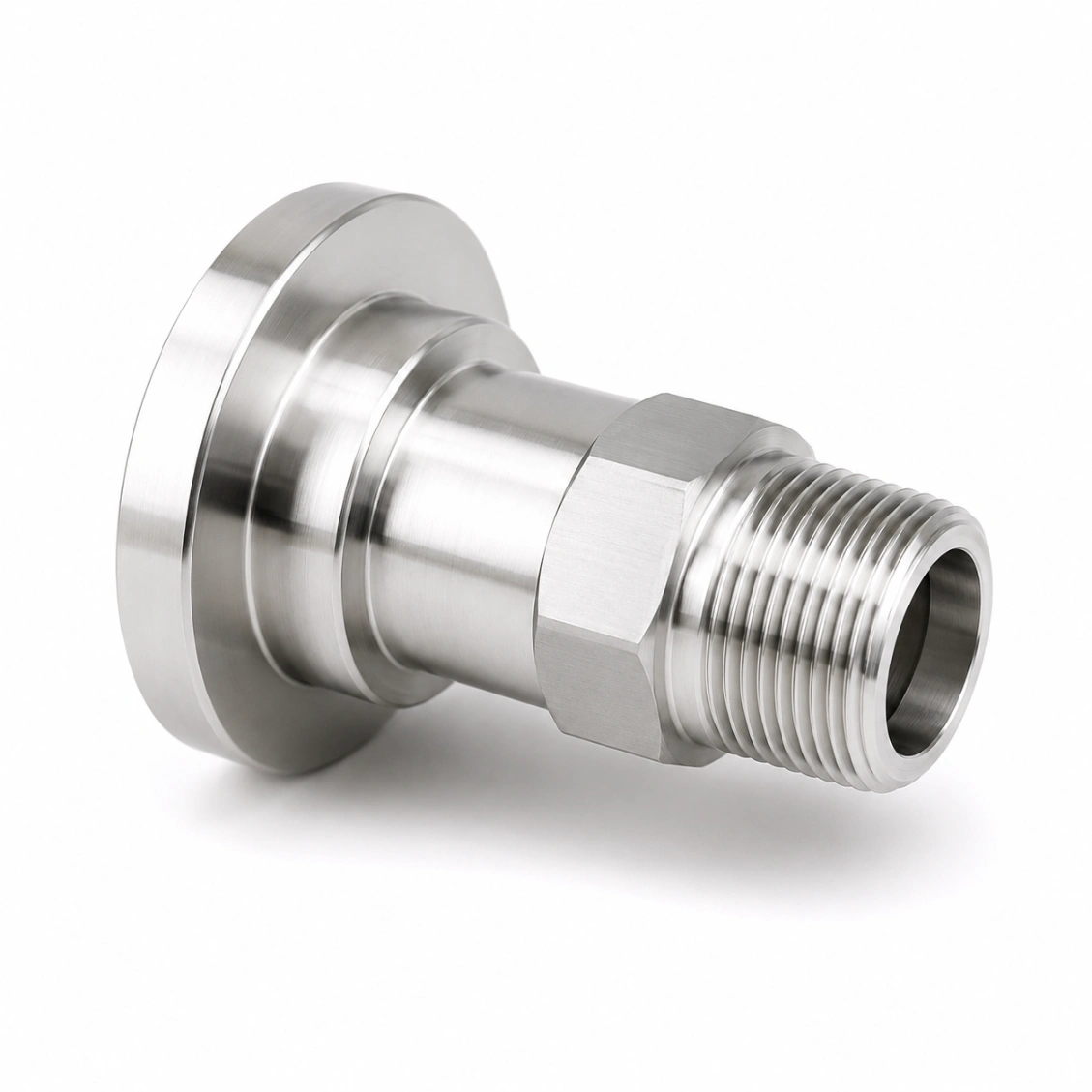

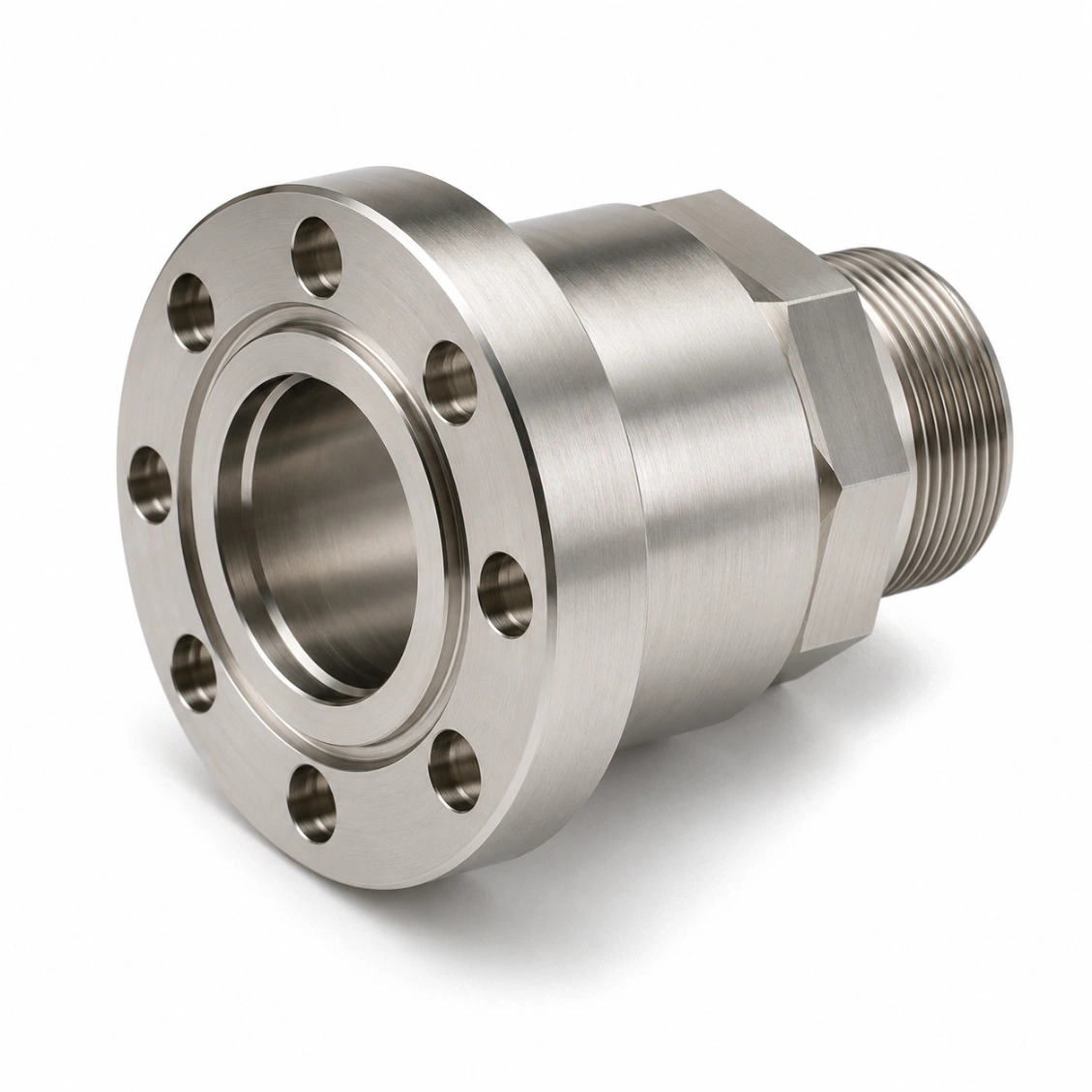

Adaptateurs interface pompe-vanne que nous avons fabriqués
Composants semi-conducteurs usinés CNC de manière réelle — nettoyés, inspectés et emballés en salle blanche.
Capacités & Tolérances
Ce que nous pouvons livrer
Spécifications typiques — confirmer les exigences exactes lors de la demande.
| Concentricité des ports | ≤ 0,005 mm |
| Ra de la face d'étanchéité | 0,8 µm (joint torique), 0,4 µm (CF) |
| Test d'étanchéité | 1,5× la pression nominale, pour chaque adaptateur |
| Normes d'interface | KF, CF, BSP, NPT, ISO-K, VCR |
| Section minimale de paroi | 3 mm entre ports adjacents |
| Nettoyage | Ultrasonique IPA + emballage en salle blanche |
| Matériaux | SUS316L, SUS304, Al 6061 |
| Support multi-normes | Toute combinaison sur un seul corps |
| Test de pression | Hydrostatique ou pneumatique par port |
| Délai de fabrication (prototype) | 6–9 jours |
| Délai de fabrication (lot) | 10–16 jours |
| Vérification DFM | Revue de la section murale + position des ports |
Comment ça fonctionne
Du dessin à la pièce prête pour la salle blanche
Téléchargez votre dessin — revue DFM, usinage, nettoyage, inspection et emballage en salle blanche dans le délai convenu.
01
Télécharger le dessin
STEP, DXF, PDF. Inclure le matériau, la tolérance et la classe de propreté.
02
DFM & Devis
Revue DFM gratuite — faisabilité de la face de scellement, murs fins, stratégie de dérochage. Devis en 48 h.
03
Machine, Nettoyage & Inspection
Usinage CNC, nettoyage ultrasonique, inspection CMM, emballage en salle blanche.
04
Expédition dans le monde entier
Enregistrement complet des dimensions + nettoyage inclus. DHL / FedEx / fret maritime.
Avis
Fiable auprès des ingénieurs en équipements de semi-conducteurs
★★★★★
"La propreté de surface et l'emballage ont immédiatement répondu à nos exigences d'inspection d'entrée en salle blanche. Le rapport dimensionnel correspond parfaitement à notre vérification CMM."
LW
Li Wei
Ingénieur en équipements de processus · France
★★★★★
"HXC a compris les exigences de scellement sous vide pour nos composants de chambre sans explication longue. Le délai de livraison était exactement comme indiqué."
SL
Sophie L.
Ingénieur en conception d'équipements · France
★★★★★
"Nous avons approvisionné en pièces de manipulation de wafers et en pièces de chambre auprès de HXC depuis deux ans. La propreté, la précision dimensionnelle et la cohérence des lots sont excellentes."
JT
James T.
Responsable des achats senior · France
FAQ
Questions fréquemment posées sur l'usinage de l'adaptateur interface pompe-vanne
Questions d'ingénierie et d'approvisionnement répondues par notre équipe de composants pour semi-conducteurs.
Chaque interface est usinée comme un opération finale dédiée dans la bonne orientation. Toutes les faces d'étanchéité sont usinées ou facées après tous les perçages et taraudages. Chaque port est ensuite testé sous pression de manière indépendante avec les ports adjacents bloqués — confirmant que chaque interface individuelle est étanche. Le test d'étanchéité multi-port combiné à la pression nominale complète constitue la vérification finale.
Machines HXC toute combinaison : KF (ISO 2861), CF ConFlat, ISO-K/F, VCR, BSP (BSPP/BSPT), NPT, et ISO métrique — tous sur le même corps d'adaptateur. Chaque face d'interface est usinée selon sa dimension standard respective et vérifiée par CMM.
Paroi structurelle minimale : 3 mm entre les rainures d'étanchéité en O-ring adjacentes pour une pression de travail standard (≤ 16 bar). Pour les adaptateurs certifiés pour le vide ( brides CF) : minimum 8 mm entre les brides à lame de couteau adjacentes selon DIN 28403. La revue DFM vérifie toutes les sections de paroi avant l'usinage.
Oui — des adaptateurs compacts conçus autour de votre enveloppe d'installation spécifique sont le service standard de HXC. Fournissez les dimensions de sortie de la pompe, les dimensions d'entrée de la vanne, et l'enveloppe maximale de l'adaptateur, et nos ingénieurs conçoivent l'adaptateur le plus compact qui maintient l'intégrité structurelle et la bonne orientation des ports. La revue DFM confirme la faisabilité.
Pour les adaptateurs de systèmes de vide : Nettoyage ultrasonique à l'IPA, purge N₂, inspection de la lampe UV, emballage en salle blanche. Pour les adaptateurs de gaz de procédé semi-conducteur (interfaces VCR/CF) : supplémentaire polissage électrolytique des surfaces en contact avec le gaz (Ra 0,4 µm) + test d'étanchéité à l'hélium + emballage de classe ISO 5.
Oui — HXC peut fournir des adaptateurs pompe-vanne avec raccords, joints et fixations installés et testés pour fuite en tant qu'ensemble prêt à connecter. Tous les composants de l'assemblage sont compatibles avec le fluide spécifié et le niveau de vide.
Prototype : 6–9 jours. Lot : 10–16 jours. Adaptateurs multi-standard complexes : 8–12 jours.
Pack standard : (1) rapport dimensionnel CMM ; (2) certificat de test de pression / d'étanchéité par port ; (3) certificat de matériau de l'usine ; (4) dossier de nettoyage ; (5) série de photos des pièces finies. Tous les documents sont traçables au lot de production spécifique.
Obtenir un devis
Envoyez votre dessin.
Obtenez un devis.
Chaque demande comprend une revue DFM — faisabilité des tolérances, confirmation du matériau et approche du processus avant le début de la production. MOQ 1 pièce.
24hr
Réponse au devis
Quantité Minimum de Commande 1
Prototypes OK
ISO
9001:2015
📐
Revue DFM sur chaque demande
Faisabilité des tolérances, stratégie de fixation et confirmation des matériaux. Retour spécifique et exploitable — pas de refus générique.
🎯
Inspection du premier article — Standard
Rapport FAI sur chaque nouvelle série. Certificats de matériaux et de traitement de surface inclus avec chaque expédition.
🔄
Même processus : Prototype à Production
Le plan de processus de votre prototype s'applique aux lots de production. Pas de requalification lors de la montée en gamme.
⚙
