Основные понятия: понимание размеров, допусков и посадок
В проектировании механических сборок детали должны взаимодействовать с абсолютной точностью. Ни один производственный процесс не может обеспечить абсолютно точный размер каждый раз, поэтому важно понимать инженерные допуски и то, как компоненты соединяются, что критически важно для успеха вашего проекта.
Выбор правильного соотношения между сопрягаемыми деталями гарантирует, что вал будет плавно вращаться в подшипнике или надежно фиксироваться в корпусе. Управление этими микроскопическими отклонениями предотвращает сбои в сборке, преждевременный износ и резкий рост стоимости ЧПУ-обработки.
Ключевые инженерные термины: номинальный размер и фактический размер
Для проектирования работоспособных сборок необходимо различать замысел конструкции и производственную реальность.
- Номинальный размер: Теоретический целевой размер, указанный на ваших чертежах (например, вал 20 мм). Он служит базой для расчетов.
- Фактический размер: Окончательный измеренный размер физической детали после производства.
- Зона допуска: Допустимое отклонение между максимальным и минимальным предельными размерами.
Расшифровка буквенно-цифровых обозначений посадок (H7/g6)
Стандартизированные предельные отклонения и посадки основываются на стандарте ISO 286 для передачи точных требований к сборке по всему миру с помощью простого буквенно-цифрового кода, такого как H7/g6.
| Код компонента | Значение | Описание |
|---|---|---|
| Регистр букв | Заглавные и строчные буквы | Заглавные буквы буквы (например, H) обозначают размеры отверстий. Строчные буквы буквы (например, g) обозначают размеры вала. |
| Положение буквы | Фундаментальное отклонение | Указывает положение зоны допуска относительно номинального размера (насколько оно отклоняется от нулевой линии). |
| Номер IT | Международный класс допуска | Определяет размер зоны допуска. Меньшие числа (например, 6, 7) означают более жесткие допуски и более высокую точность. |
Например, H7 отверстие в сочетании с g6 Вал создает стандартный скользящий посад, обеспечивая свободное вращение вала без чрезмерного люфта.
Взаимозависимость допуска и посадки
Посадка полностью определяется соотношением зон допуска двух сопрягаемых деталей. Нельзя выбрать класс посадки без прямого ограничения производственных допусков.
- Ужесточение допусков уменьшает разброс в посадке, что приводит к высокой предсказуемости сборки.
- Ослабление допусков снижает производственные затраты, но увеличивает разброс между самыми плотными и самыми свободными условиями сборки.
Понимание верхних и нижних отклонений
Отклонения определяют границы вашего зоны допуска относительно номинального базового значения.
- Верхнее отклонение: Разница между максимальным предельным размером и номинальным размером.
- Нижнее отклонение: Разница между минимальным предельным размером и номинальным размером.
Для отверстия достижение условия максимального материала (MMC) происходит при его минимально допустимом размере. Для вала MMC достигается при верхнем предельном отклонении. Правильный расчет этих отклонений гарантирует идеальную сборку деталей при любых производственных условиях.
Посадки с зазором: когда детали должны двигаться
Когда конструкция механического узла требует, чтобы компоненты свободно вращались, скользили или поворачивались без заклинивания, необходима посадка с зазором. Основная цель здесь — обеспечить неограниченное движение. При посадке с зазором отверстие всегда обрабатывается больше, чем вал, оставляя преднамеренный воздушный зазор или зону допуска между сопрягаемыми деталями. Этот зазор обеспечивает смазку, тепловое расширение и небольшие несоосности, гарантируя плавную работу в реальных условиях.
Ключевые подтипы: от свободных до скользящих посадок
В зависимости от требуемой точности сборки, посадки с зазором делятся на несколько отдельных классов:
- Свободные посадки: Эти обеспечивают самую большую зону допуска. Они идеально подходят для случаев, где точность не является приоритетом, а пыль, мусор или тепловое расширение представляют собой основные проблемы.
- Свободные посадки: Используются там, где скорости высоки и требуется интенсивная смазка, позволяя компонентам вращаться с минимальным трением.
- Точные посадки: Разработаны для меньших зазоров, обеспечивая хорошее направление режущей кромки для деталей, вращающихся на умеренных скоростях.
- Скользящие посадки: Самые плотные из зазорных посадок. Детали могут скользить или вращаться, но сохраняют высокую точность и не могут двигаться в стороны.
Применение в реальных условиях: подшипники и петли
Зазорные посадки — основа движущихся механизмов. Их можно встретить повсюду: от простых механических петель до высокоскоростных вращающихся компонентов. Например, наши индивидуальные трещоточные колеса зависят от точных ограничений зазора для свободного индексирования и вращения без заедания. Аналогично, втулочные подшипники, направляющие втулки и скользящие валы в производственном оборудовании требуют определённых допусков при ЧПУ-обработке, чтобы работать без заклинивания.
Расчёт пределов зазора для плавного вращения
Для достижения идеальной зазорной посадки инженеры должны рассчитывать пределы размеров, используя условие максимального материала (MMC). Это гарантирует, что даже когда вал достигает максимально допустимого размера, а отверстие — минимального, сохраняется минимальный зазор.
| Тип посадки | Минимальный зазор | Максимальный зазор | Основная функция |
|---|---|---|---|
| Свободное вращение | Большой | Очень большой | Противостоит коррозии, мусору и значительному тепловому расширению |
| Свободное движение | Умеренный | Большой | Высокоскоростное вращение с непрерывной смазкой |
| Скользящая посадка | Ноль (Целевой) | Малый | Высокоточная линейная или вращательная направляющая |
Строго соблюдая стандартные инженерные допуски, такие как стандарт ISO 286 или классы посадок ANSI B4.1, вы можете установить точные верхние и нижние отклонения для валов и отверстий, гарантируя надежную и повторяемую посадку каждый раз.
Посадки с натягом: создание постоянных соединений
Когда конструкция требует, чтобы две детали функционировали как единое целое без использования крепежа или клея, посадка с натягом является оптимальным решением. В этом случае диаметр вала намеренно больше диаметра отверстия, создавая высокое трение, которое предотвращает любое относительное движение между компонентами.
Функциональные цели для жесткой фиксации
Основная задача посадки с натягом — обеспечить постоянное или полупостоянное соединение. Используя плотные инженерные допуски, мы гарантируем, что детали останутся соединёнными даже при сильном крутящем моменте или постоянной вибрации. Это критически важно для сохранения целостности высокоскоростного вала где даже микромиллиметр проскальзывания может привести к механической неисправности.
Подтипы прессовой и силовой посадки
В зависимости от необходимого уровня трения, эти посадки делятся на определённые подтипы:
- Прессовая посадка: Требует умеренного усилия для сборки, обычно осуществляется с помощью прессового станка.
- Прессовая посадка: Гораздо более жесткий допуск, требующий значительного гидравлического давления или термической помощи.
- Плотная посадка: Используется для узлов, которые должны оставаться на месте во время работы, но могут потребовать разборки с помощью специальных инструментов позже.

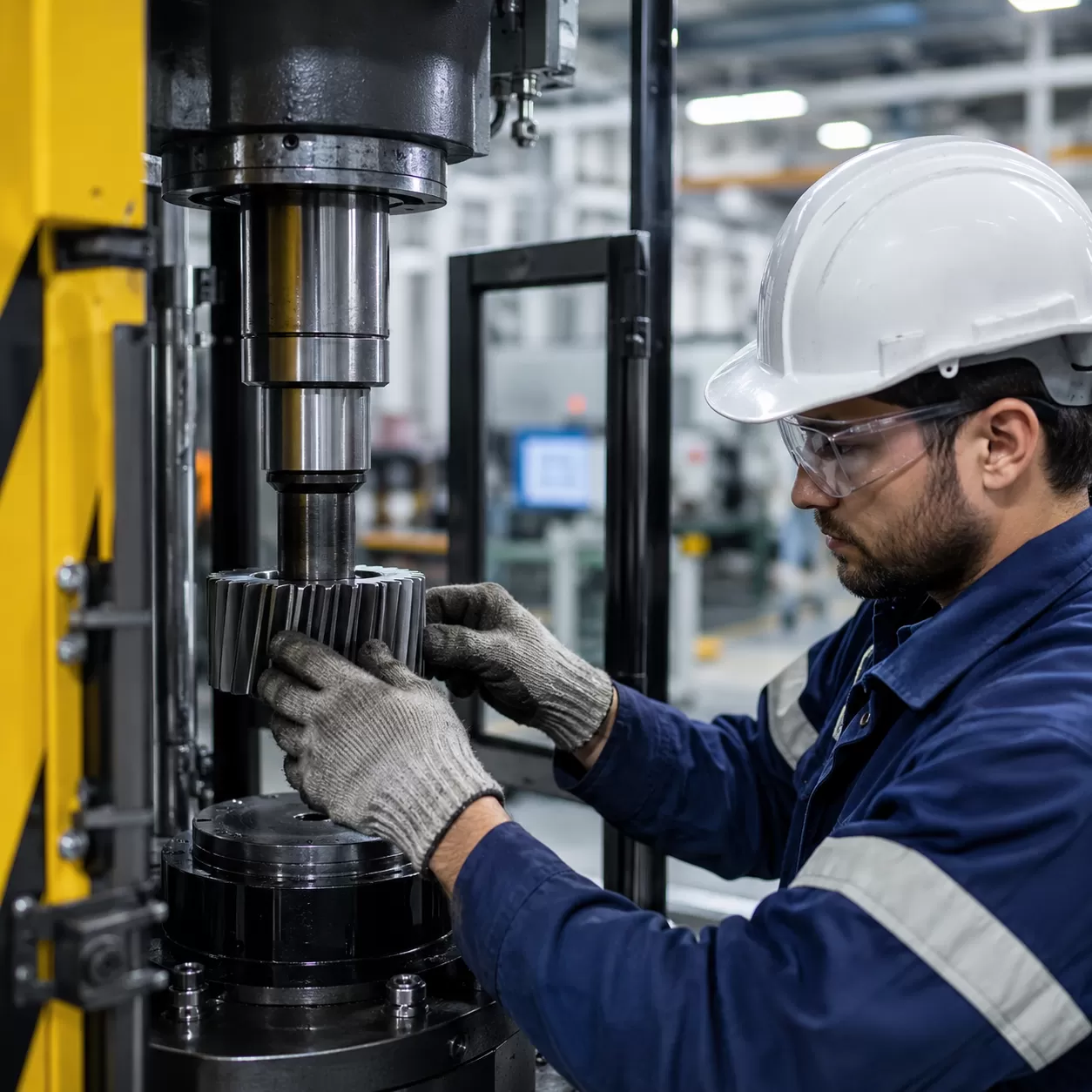

Методы сборки: термическое расширение и гидравлические прессы
Чтобы вставить больший вал в меньшее отверстие, требуется не только грубая сила. Мы часто используем термическое расширение— нагрев детали с отверстием или замораживание вала — чтобы временно изменить размеры для облегчения вставки. Для стандартной механической сборки гидравлические прессы обеспечивают контролируемое усилие, необходимое для преодоления условия максимального материала (MMC) сопротивления сопрягаемых деталей без повреждения поверхностей.
Применение в шестернях и шпинделях инструментов
Посадки с натягом являются основой высоконагруженных механических систем. Поскольку они устраняют необходимость в шпонках или штифтах, они идеально подходят для:
- Шестерни и шкивы: Жестко закреплены на валах для передачи высокого крутящего момента.
- Инструментальные шпиндели: Обеспечивают высокоточную вращение в станках с ЧПУ без биения.
- Обоймы подшипников: Плотно установлены в корпусах, чтобы предотвратить проворачивание наружного кольца.
- Втулки: Запрессованы для обеспечения стабильной, износостойкой поверхности для вращающихся деталей.
Наш опыт в Обработка оси ЧПУ позволяет нам стабильно достигать этих точных пределов натяга, обеспечивая надежную фиксацию ваших сборок даже в самых требовательных условиях.
Переходные посадки: высокоточная золотая середина
Когда конструкция вашего механического узла требует точного совмещения без постоянной фиксации, как при прессовой посадке, переходные посадки предлагают идеальный компромисс. В зависимости от фактических размеров сопрягаемых деталей этот тип посадки может обеспечить либо небольшой зазор, либо незначительный натяг.
Функциональные задачи для точного совмещения
Основная цель переходной посадки — гарантировать точное соосное совмещение. Она устраняет нежелательный люфт между компонентами, при этом обеспечивая возможность сборки и разборки сопрягаемых деталей без разрушения механизма. Такой баланс делает её незаменимой для компонентов, которые должны оставаться идеально центрированными во время работы, но требуют периодического обслуживания.
Подтипы легкой и средней посадки с натягом
Переходные посадки обычно классифицируются по усилию, необходимому для сборки:
- Легкие посадки с натягом: Они характеризуются минимальным натягом и небольшим зазором. Детали обычно можно собрать или отрегулировать вручную или с помощью легких ручных инструментов.
- Средние посадки с натягом: Они ближе к натяжной стороне. Обеспечивают более высокую точность позиционирования и обычно требуют использования резинового молотка или легкого ручного пресса для правильной установки компонентов.
Применение в установочных штифтах и шарикоподшипниках
Переходные посадки часто встречаются в высокоточных сборках. Они являются отраслевым стандартом для позиционирования сопрягаемых поверхностей с помощью установочных штифтов, фиксации передаточных компонентов с высокой точностью таких как валы и шестерни, а также для установки шарикоподшипников в корпуса, где критична соосность вала.
Балансировка требований к разборке и точности
Выбор переходной посадки сводится к балансировке поля допусков сопрягаемых деталей. Тщательно контролируя максимальное материальное состояние (MMC), вы достигаете плотного, устойчивого к вибрациям совмещения во время работы, сохраняя при этом возможность разборки для обслуживания без повреждения допусков механической обработки ваших компонентов.
Системы с базой по отверстию и по валу: выбор стандарта посадки
При проектировании механической сборки необходимо решить, основывать ли пределы и посадки на отверстии или на валу. Стандартизация этого выбора упорядочивает производство и предотвращает резкий рост производственных затрат.
Почему система с базой по отверстию является мировым стандартом
В подавляющем большинстве инженерных применений мы используем система с базой по отверстию. В этой системе номинальный размер отверстия остается постоянным (на нулевой линии, обозначенной как ‘H’), а размер вала изменяется для получения зазора, переходной или прессовой посадки.
- Экономия на инструменте: Изменить диаметр вала на токарном станке просто. Изменение диаметра отверстия требует совершенно других сверл, разверток или протяжек.
- Стандартизация: Гораздо дешевле скорректировать допуски обработки на внешнем профиле, чем покупать специализированные внутренние режущие инструменты для каждой незначительной доработки конструкции.
Когда выбирать систему с базой по валу
Хотя менее распространена, система с базой по валу устанавливает вал постоянного размера (обозначается как ‘h’) и изменяет размер отверстия. Эту систему следует выбирать при использовании стандартных, готовых компонентов, где внешний диаметр невозможно легко изменить. Например, если вы устанавливаете несколько компонентов на предварительно шлифованный прецизионный стержень или монтируете стандартные коммерческие посадочные места под стопорные гайки, модификация вала непрактична. В этих случаях корректировка внутренних допусков сопрягаемых деталей — единственно логичный выбор.
Влияние на стоимость инструмента и обработки на ЧПУ
Ваш выбор системы напрямую влияет на итоговую стоимость. Придерживаясь системы с базой по отверстию, мастерские могут использовать стандартные калибры и развертки, сохраняя ваши допуски обработки на ЧПУ строгими без дополнительных затрат на индивидуальный инструмент. Отклонение от этого стандарта без конкретной функциональной причины приводит к ненужной сложности производства и увеличивает время цикла на производстве.
Стандартизация по ISO 286 и ANSI B4.1
Для обеспечения глобальной взаимозаменяемости всегда используйте признанные международные стандарты. В стандарте ISO 286 используются метрические буквенно-цифровые обозначения (например, H7/g6) для определения точных границ зоны допуска. Для проектов в дюймах, классы посадок ANSI B4.1 (например, посадки RC, LC, LT и FN) обеспечивают эквивалентные стандартизированные пределы. Использование этих систем гарантирует, что ваши детали будут идеально подходить друг к другу, независимо от того, изготовлены ли они на местном предприятии или за рубежом.
Как выбрать правильную посадку в инженерии для вашего проекта
Выбор правильной механической посадки определяет, как ваши компоненты взаимодействуют, двигаются и изнашиваются со временем. Неправильный выбор приводит к преждевременному выходу деталей из строя, сложной сборке или резкому увеличению производственных затрат.
1. Определите функциональные требования: вращение или выравнивание
Сначала точно определите, что должно делать ваше изделие.
- Для непрерывного вращения или скольжения: Выберите зазорную посадку. Это обеспечивает подвижным деталям достаточный зазор для работы без заклинивания.
- Для точного выравнивания без постоянной фиксации: A переходная посадка обеспечивает точное позиционирование с возможностью разборки компонентов при необходимости.
- Для жестких, несущих соединений: An посадка с натягом создает полупостоянную или постоянную механическую фиксацию, способную передавать крутящий момент без шпонок или шлицев.
2. Оцените влияние теплового расширения и вибраций
Условия эксплуатации существенно влияют на то, как посадка работает на практике.
Матрица выбора посадки: факторы окружающей среды
| Фактор окружающей среды | Влияние на посадку | Инженерное решение |
|---|---|---|
| Высокие рабочие температуры | Термическое расширение сужает зазоры или усиливает натяги. | Увеличьте начальный зазор или используйте материалы с совпадающими коэффициентами расширения, такие как механическая обработка на ЧПУ из углеродистой стали для поддержания стабильности. |
| Сильные вибрации и удары | Вызывают дребезг при посадках с зазором и ослабление переходных посадок со временем. | Перейдите на более тяжелую посадку с натягом или интегрируйте дополнительные механизмы фиксации. |
| Коррозионные среды | Способствуют образованию ржавчины, заеданию или фреттинг-коррозии между точными допусками. | Выбирайте коррозионно-стойкие материалы, такие как деталей из нержавеющей стали и наносите соответствующую смазку на поверхность. |
3. Анализируйте производственные процессы и классы точности
Ваш метод производства определяет классы точности, которых вы реально можете достичь. Жесткие допуски требуют точного точения и шлифования на ЧПУ, что естественно увеличивает время производства. Стандартизация конструкций по стандартным зонам допусков ISO или ANSI обеспечивает возможность изготовления деталей на стандартных производственных линиях без необходимости использования специализированного сверхточного оборудования для каждого заказа.
4. Экономика посадок: точность против стоимости
В производстве более жесткие допуски означают более высокие затраты. Стремитесь к максимально возможной свободной посадке, которая при этом безопасно удовлетворяет функциональным требованиям вашего изделия.
- Высокая точность (IT6 – IT7): Лучше всего подходит для критически важных сопрягаемых поверхностей, таких как подшипники, шпиндели инструмента и высокоскоростные валы.
- Стандартная точность (IT8 – IT11): Идеально для общего машиностроения, конструкционных кронштейнов и отверстий под зазор, где абсолютная точность не требуется для работы.
Производство прецизионных посадок с HXCNC
Для достижения идеального механического сборочного проекта необходим производственный партнер, который понимает строгие физические законы пределов и посадок. В HXCNC мы специализируемся на превращении ваших сложных инженерных допусков в безупречно выполненные физические детали. Независимо от того, требует ли ваш проект минимальных зазоров или жестких прессовых посадок, наше производство оптимизировано для обеспечения стабильных, высокоточных результатов каждый раз.
Достижение уровней допуска IT6 и IT7
Мы регулярно достигаем международных классов допусков IT6 и IT7, которые критически важны для высокоэффективных применений.
- Допуски IT6: Идеально подходят для точных цилиндрических посадок, обеспечивая плавное движение в высокоскоростных компонентах.
- Допуски IT7: Отраслевой стандарт для надежных производственных посадок, обеспечивающий отличное соотношение между точностью и эффективностью производства.
Экспертные рекомендации DFM для ваших инженерных чертежей
Перед запуском станков наша инженерная команда проверяет ваши CAD-файлы и чертежи. Мы предоставляем практические рекомендации по проектированию для производимости (DFM), чтобы ваши обозначения по отверстию или валу были оптимизированы для производства. Выявляя потенциальные накопления допусков на ранней стадии, мы помогаем вам избежать дорогостоящих доработок и проблем при сборке в будущем. Если ваша сборка требует экстремальной точности размеров, мы часто интегрируем специализированные чанкование CNC для достижения ультраточной чистоты поверхности и строгих микронных пределов.
Как мы оптимизируем фрезерование и токарную обработку с ЧПУ для идеальных посадок
Мы не оставляем точность на волю случая. Наши производственные площадки используют передовые допуски при обработке на станках с ЧПУ и специализированные стратегии резки для абсолютного контроля над каждой заготовкой:
- Современные токарные и фрезерные станки с ЧПУ: Оснащены приводным инструментом и жесткими шпинделями для предотвращения прогиба.
- Контроль в процессе обработки в реальном времени: Высокоточные системы зондирования проверяют размеры во время цикла обработки.
- Термическая стабилизация: Обработка в контролируемой среде для предотвращения изменения критических размеров из-за расширения материала.
Объединяя современные фрезерные и токарные технологии с жестким контролем качества, мы гарантируем, что каждый вал, отверстие и корпус идеально соответствуют вашим буквенно-цифровым обозначениям посадок.
Часто задаваемые вопросы о посадках в машиностроении
Какая посадка наиболее часто используется в машиностроении?
Наиболее распространённая посадка, применяемая в производстве, — это зазорную посадку, в частности с использованием системы отверстие-база H7/g6 или H7/h6. Эта комбинация обеспечивает свободное вращение или скольжение деталей без заклинивания, что важно для стандартного механического монтажа.
Как выбрать между зазорной и переходной посадкой?
Выбирайте зазорную посадку, если вашим компонентам требуется неограниченное относительное движение, например, для осей или прецизионных компонентов передачи с ЧПУ. Остановитесь на переходной посадке, если необходима точная центровка и возможность разборки узла без повреждения деталей, например, при установке установочных штифтов.
Что означает H7/h6 в машиностроении?
В стандарте ISO 286, H7/h6 обозначает определённую комбинацию полей допусков для высокоточных зазорных посадок:
- H7: Обозначает допуск отверстия (заглавная буква). ‘H’ означает, что нижнее отклонение начинается от номинального размера, а ‘7’ — это класс точности IT.
- h6: Обозначает допуск вала (строчная буква). ‘h’ означает, что верхнее отклонение ограничено номинальным размером, а ‘6’ указывает на более жёсткий производственный допуск.
Как температура влияет на натяг при посадках?
Температура напрямую изменяет пределы и посадки сборки за счёт теплового расширения и сжатия. Нагрев внешнего компонента (отверстия) или охлаждение внутреннего компонента (вала) временно изменяет физические размеры, позволяя плотной вставка под пресс легко соединиться до окончательной фиксации после выравнивания температур.
Можно ли добиться натяга при посадках с помощью 3D-печати по сравнению с ЧПУ?
Хотя 3D-печать может обеспечивать свободные посадки, допуски обработки на ЧПУ жесткие посадки обязательны для успешных натяговых соединений. 3D-печать обычно не обладает микронной точностью позиционирования, необходимой для жесткой посадки с натягом, что часто приводит к свободным соединениям или расслоению пластика. Прецизионная токарная и фрезерная обработка на станках с ЧПУ обеспечивает точный контроль размеров, необходимый для повторяемых механических соединений.
