Плавник зубчатого колеса по пружине
Сборки и комплекты по образцу

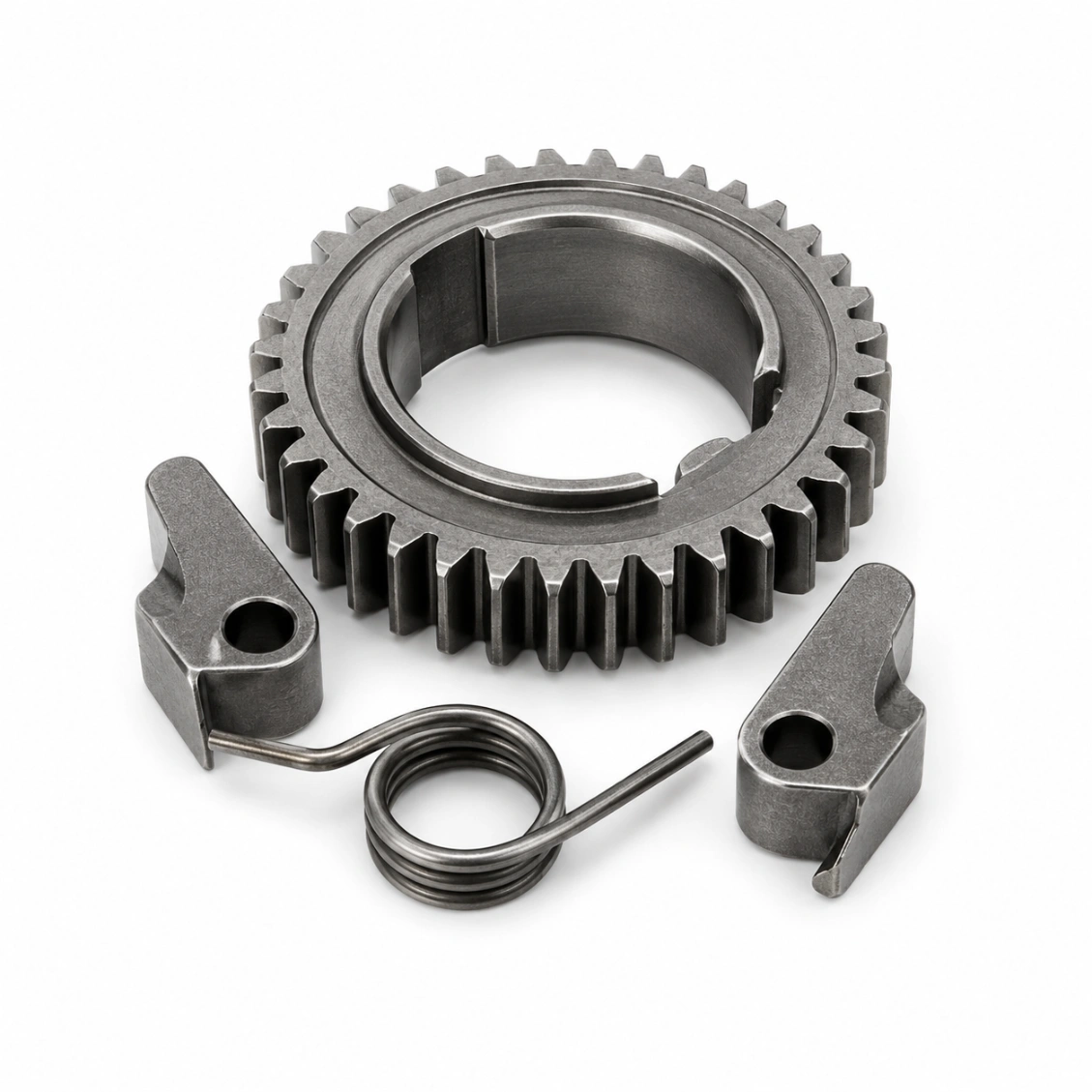

Сборка рычага-воротника — это сопоставленный набор — закаленный рычаг, осевой шпиндель и возвратная пружина —.

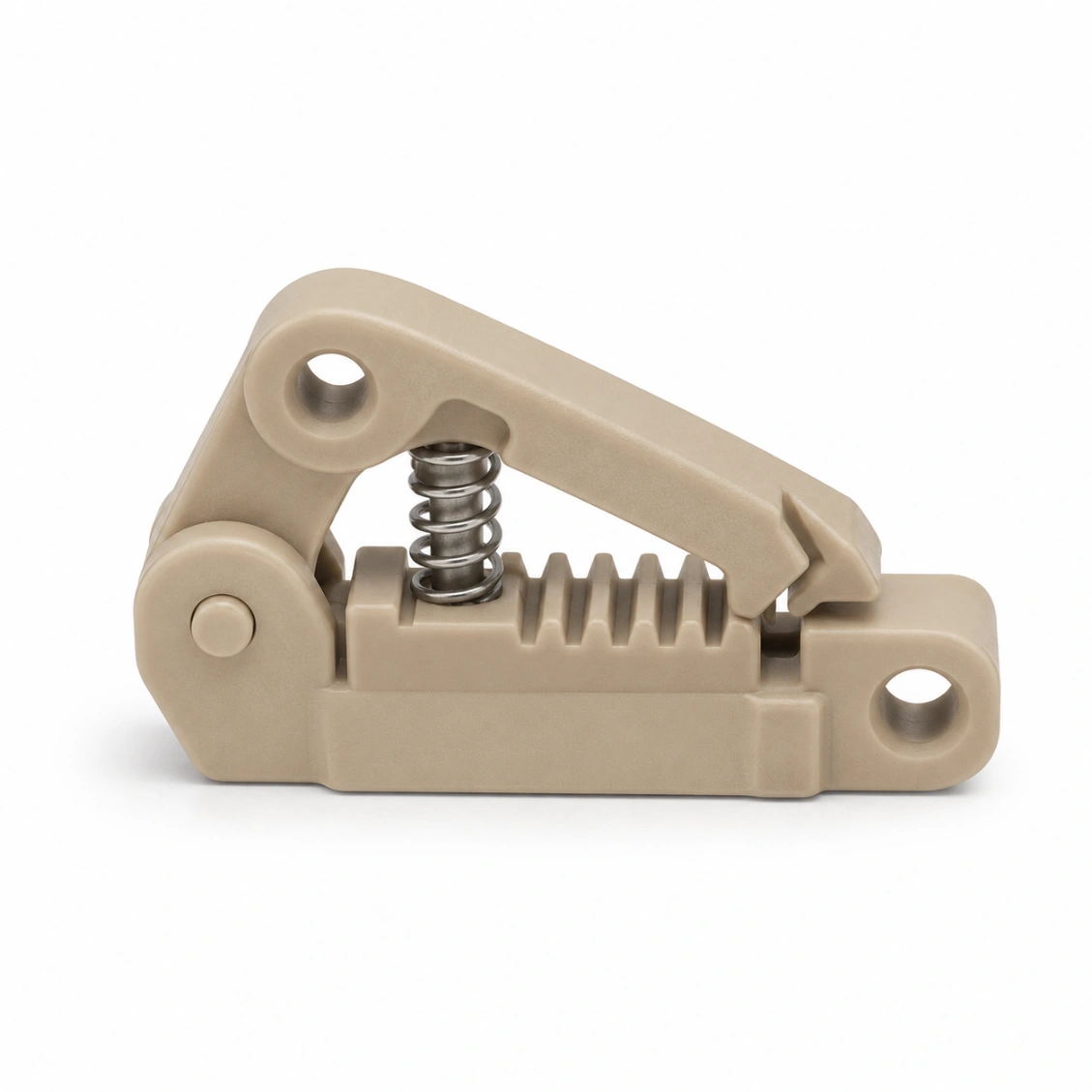

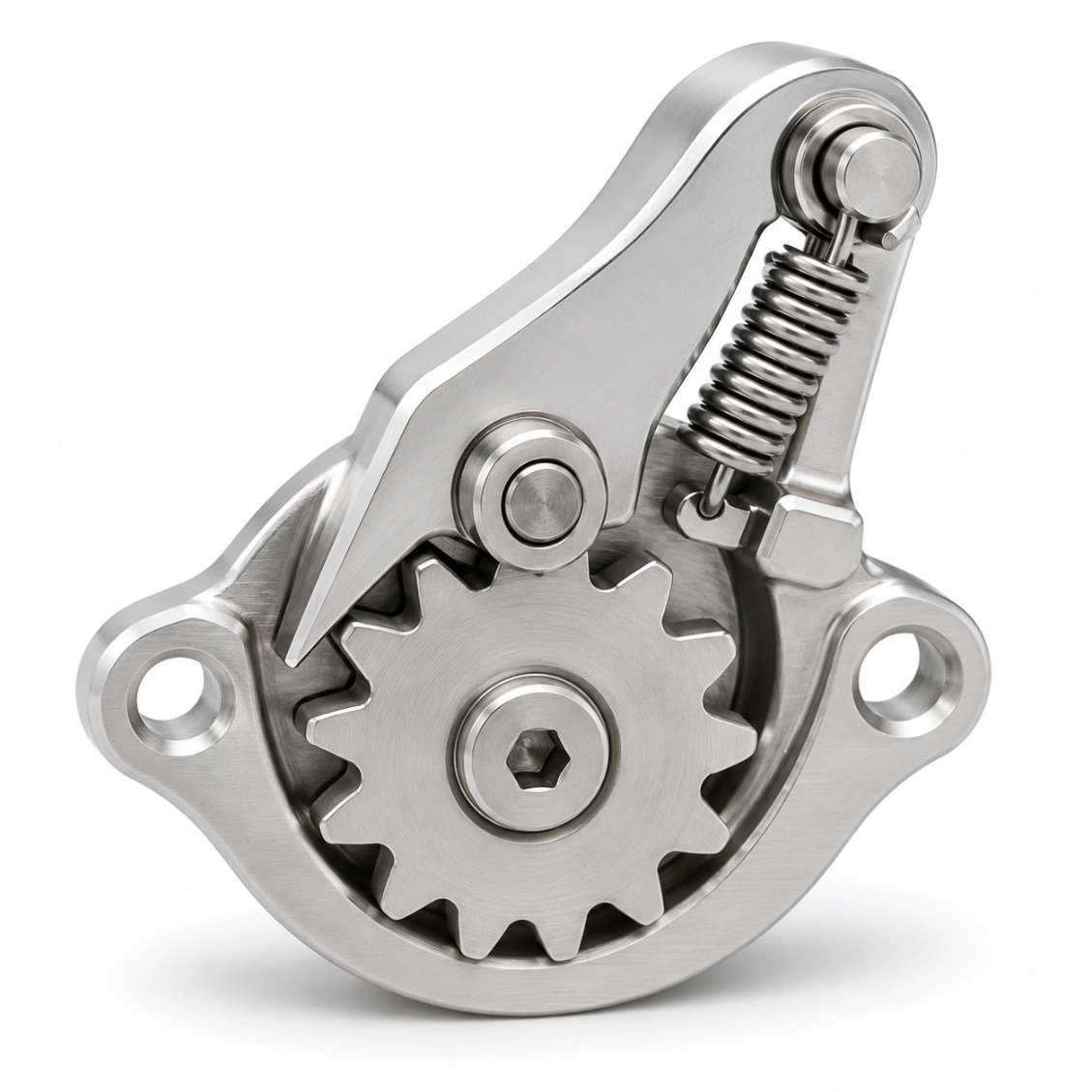

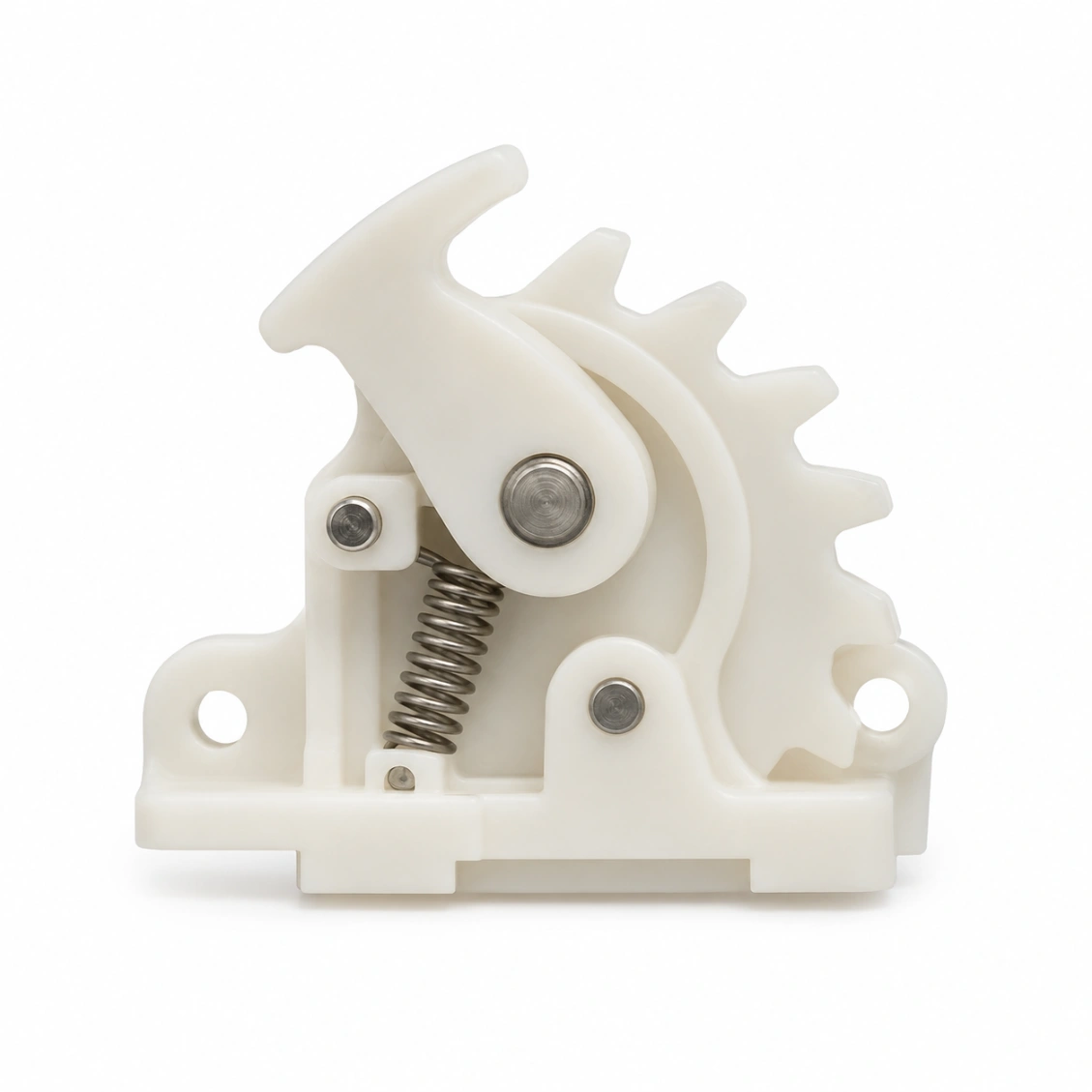

42CrMo4 / C45 закаленная сталь: промышленные тали и ручной инструмент. SUS316L сталь нержавеющая: морские и продукты питания применения. Ti Группа 5: экономия веса в авиационной отрасли. PEEK: хирургические инструменты, совместимы с автоклавом. POM / Нейлон: легкое автоматическое заполнение подач.

Каждая сборка циклически подвергается 50 раз на функциональном испытательном стенде с проверкой: корректной глубины зацепления (ступня касается лицевой поверхности зуба, а не к tip); плавного освобождения без заедания; правильной преднагрузки пружины; отсутствия дребезга. Только сборки, прошедшие все 50 циклов, отправляются.

Общие углы ведущего лица: 75°–85° за позитивное вовлечение в подшипниках и домкратах. 45° симметричный за двунаправленные механизмы с зубчатым колесом. Плоский / тонкий для ручных трещоток. Доступны индивидуальные углы — укажите на чертеже.

Да — HXC разрабатывает соответствующую геометрию зубчатому колесу для любой зубчатой пары: угол крюка, длина защёлки, диаметр осевого шпинделя и коэффициент упругости пружины рассчитываются исходя из модуля зубчатого колеса, угла поверхности зуба и требуемого удерживающего момента. Предоставьте чертёж зубчатого колеса, и мы рассчитаем подходящую защёлку как часть бесплатного обзора DFM.

Торсионная витая пружина: наиболее распространено, помещается поверх шарнира оси, низкий профиль. Компрессионная витковая пружина: больший преднагрузочный момент для подъемников тяжелого типа. Листовая / плоская пружина: тонкий профиль для инструментальных тормозов. Жесткость пружины и свободная длина рассчитываются, чтобы обеспечить правильное сцепление при номинальном угле зуба.

Минимальная практическая сборка: длина защёлки ~5 мм, зубчатое колесо M0.5, осевой штифт Ø1 мм, пружинная проволока 0.2 мм. Ниже M0.5 консультируйтесь с нашими инженерами — требуется точность часовщика.

Прототип (1–5 наборов): 7–10 дней. Малые партии (50–500 наборов): 10–16 дней. Производство (500+ наборов): 12–18 дней.
