Категория продукта
PTD — 001 к 024
Прецизионные
Передача
Компоненты
24 продуктовые линейки, охватывающие весь диапазон прецизионной приводной цепи — от шестерён с прямозубым профилем и зёгированных спиральных конических до шлицевых валов, картеров планетарной передачи, циклоидных компонентов и опорных деталей шаровой винтовой пары. Каждая деталь изготовлена в соответствии с стандартами качества зубчатых передач DIN, AGMA или ISO с полной проверкой CMM.
24
Линии продукции
±0,002mm
Допуск по станочным токарным работам
DIN 3
Максимальное качество зубчатого изделия
0,3–20Мод
Диапазон модуля
24hr
Срок изготовления
Цепные передачи ✦
Цилиндрические шестерни ✦
Внутренние зубчатые колеса ✦
Конические зубчатые колеса ✦
Спирально-конические зубья ✦
Червячные колеса ✦
Червячные валы ✦
Штифты передач ✦
Шпоновые валы ✦
Внутренние шлицевые ободы ✦
Муфты приводов сьд ✦
Ретчеты и защёлки ✦
Картеры планетарной передачи ✦
Части корпуса дифференциала ✦
Прецизионные муфты ✦
Кулачки и эксцентриковые колёса ✦
Циклойдные детали ✦
Компоненты шариковой винтовой передачи ✦
Прецизионные резьбовые приводы ✦
Цепные передачи ✦
Цилиндрические шестерни ✦
Внутренние зубчатые колеса ✦
Конические зубчатые колеса ✦
Спирально-конические зубья ✦
Червячные колеса ✦
Червячные валы ✦
Штифты передач ✦
Шпоновые валы ✦
Внутренние шлицевые ободы ✦
Муфты приводов сьд ✦
Ретчеты и защёлки ✦
Картеры планетарной передачи ✦
Части корпуса дифференциала ✦
Прецизионные муфты ✦
Кулачки и эксцентриковые колёса ✦
Циклойдные детали ✦
Компоненты шариковой винтовой передачи ✦
Прецизионные резьбовые приводы ✦

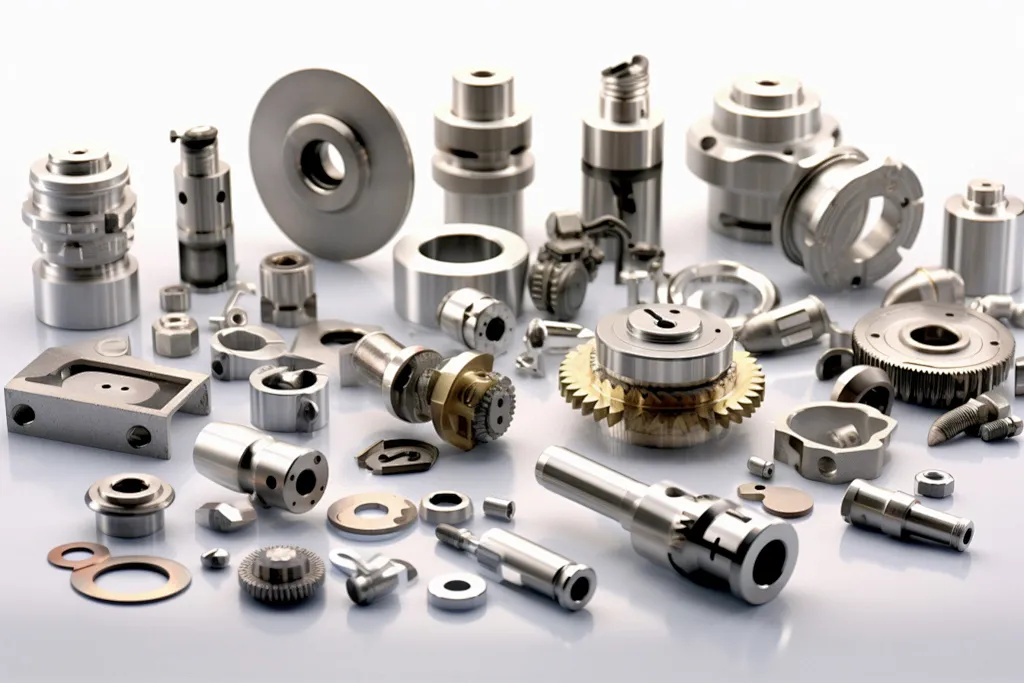

Полный ассортимент продукции
24 прецизионная передача Линии продукции
Используйте фильтр по категориям для просмотра по типу продукта. Каждый продукт обрабатывается по чертежу — минимального заказа нет, от единственного прототипа до серийного производства.
Показано все 24 продукта
Запросить все продукты →
PTD-001
ТИП ЗУ / 001
Цепные передачи
Винтовые внешние цилиндрические зубчатые передачи от модуля 0.3 до модуля 20, до Ø800 мм. Фрезерование на ЧПУ в мягком состоянии, шлифованные после термообработки для качества DIN 3–5. Полный отчёт измерения зубчатой передачи на координатном измерителе — профиль, дирекционный угол, шаг, биение, толщина зуба. Индивидуальные посадочные отверстия, паз, геометрия ступицы. Одно изделие до 50 000 шт./смена.
Сталь · SS · нейлон · POM · бронза
Запросить предложение
PTD-002
ТИП ЗУ / 002

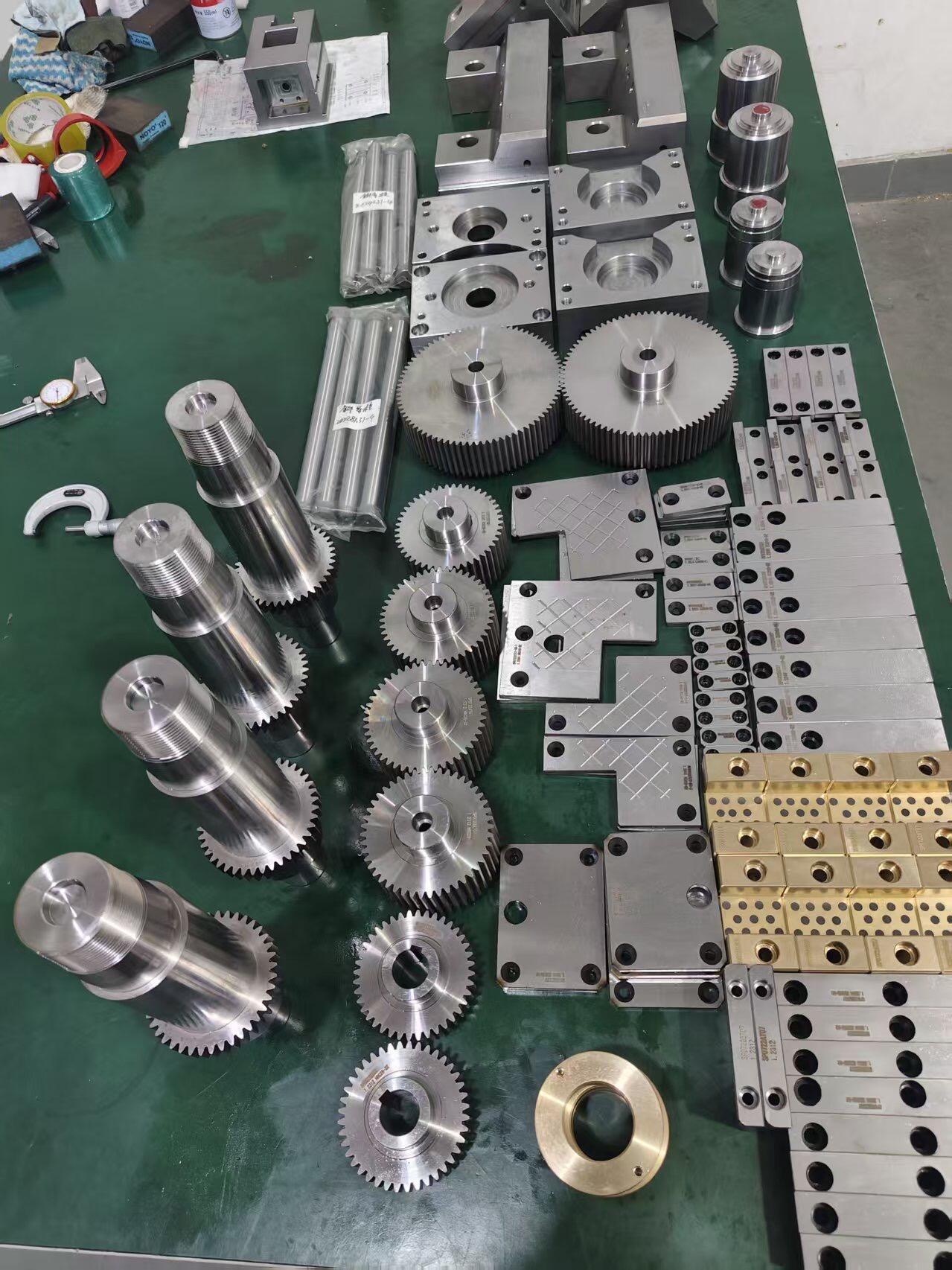

Цилиндрические шестерни
Концевые цилиндрические зубчатые передачи, обработанные на ЧПУ фрезой по винтовой линии, углы профиля 5°–45°. Тише работают и выдерживают больший нагрузочный момент по сравнению с прямозубыми. Доступны левосторонние и правосторонние пары. Стандартное качество DIN 4–7.
Сталь · Сплав · Нержавеющая сталь
Запросить предложение
PTD-003
Тип зубчатого колеса / 003
Внутренние зубчатые колеса
Внутренние цилиндрические зубчатые передачи для планетарных и эпициклических систем. Чрезвычайно точная обработка шестерни по методу профилирования и внутреннего зева. Обрабатываются отверстие корпуса и монтажной фланец в одной установке для концентричности.
Сталь · Сталевые сплавы
Запросить предложение
PTD-004 / 005
Тип зубчатого колеса / 004 · 005
Конические и спирально-конические зубья
Прямые конические зубья по фрезеровке CNC и формной шлифовке. Спирально-конические зубья (стиль Gleason / Klingelnberg) для плавной передачи мощности при изменении угла оси. Соответствующие комплекты зубчатых передач с проверкой контактного рисунка. Право-угольные и неправа-угольные конфигурации. Лаппирование для плавного срабатывания.
20CrMnTi · 42CrMo · SS
Запросить предложение
PTD-006
WHEEL TYPE / 006
Червячные колеса
Конические червячные колёсные зацепления, изготовленные из алюминиевого бронза C954, латуни и MC нейлона. Модуль 1–10. Форма резьбы соответствует червячному валу для полного контакта зубьев. Возможны пары с самоблокировкой.
Алюминиевый бронз · Латунь · MC нейлон
Запросить предложение
PTD-007
ТИП ЗУБЬЕВ / 007
Червячные валы
Одинарные, двойные и четверные червячные валы. Резьба затачивается после термической обработки для качества DIN 6–7. Стандартная закаленная сталь; нержавеющая сталь для агрессивных сред.
20CrMnTi · 40Cr · SS316
Запросить предложение
PTD-008
ШПИНДЕЛЬНЫЕ/ВАЛЫ / 008
Штифты передач
Интегрированные ударно-валовые компоненты, на которые зубья шестерни нарезаны напрямую по заготовке вала — устранение соединительных интерфейсов и повышение концентричности и torsional rigidity. Чертование на станке с числовым управлением → зенковка шестерни → паз в шпонке → термообработка → шлифовка journal. Валы шестерен, валы двигателей с интегрированным приводным зубчатым колесом и компактные валы редукторов.
42CrMo · 20CrMnTi · 4140 · SS
Запросить предложение
PTD-009
ШЕСТЕРНУЕТ ШАФТ / 009
Шпоновые валы
Внешние цилиндрические валы с инволютой и шпонками параллельного типа. SAE, DIN 5480, ISO 4156. ЧПУ зенкованные или прокатанные; шлифовка после термообработки. Классы зазора, перехода, посадки с притиранием.
Сталь · сплавная · нержавеющая · Ti
Запросить предложение
PTD-010
SPLINE & SHAFT / 010

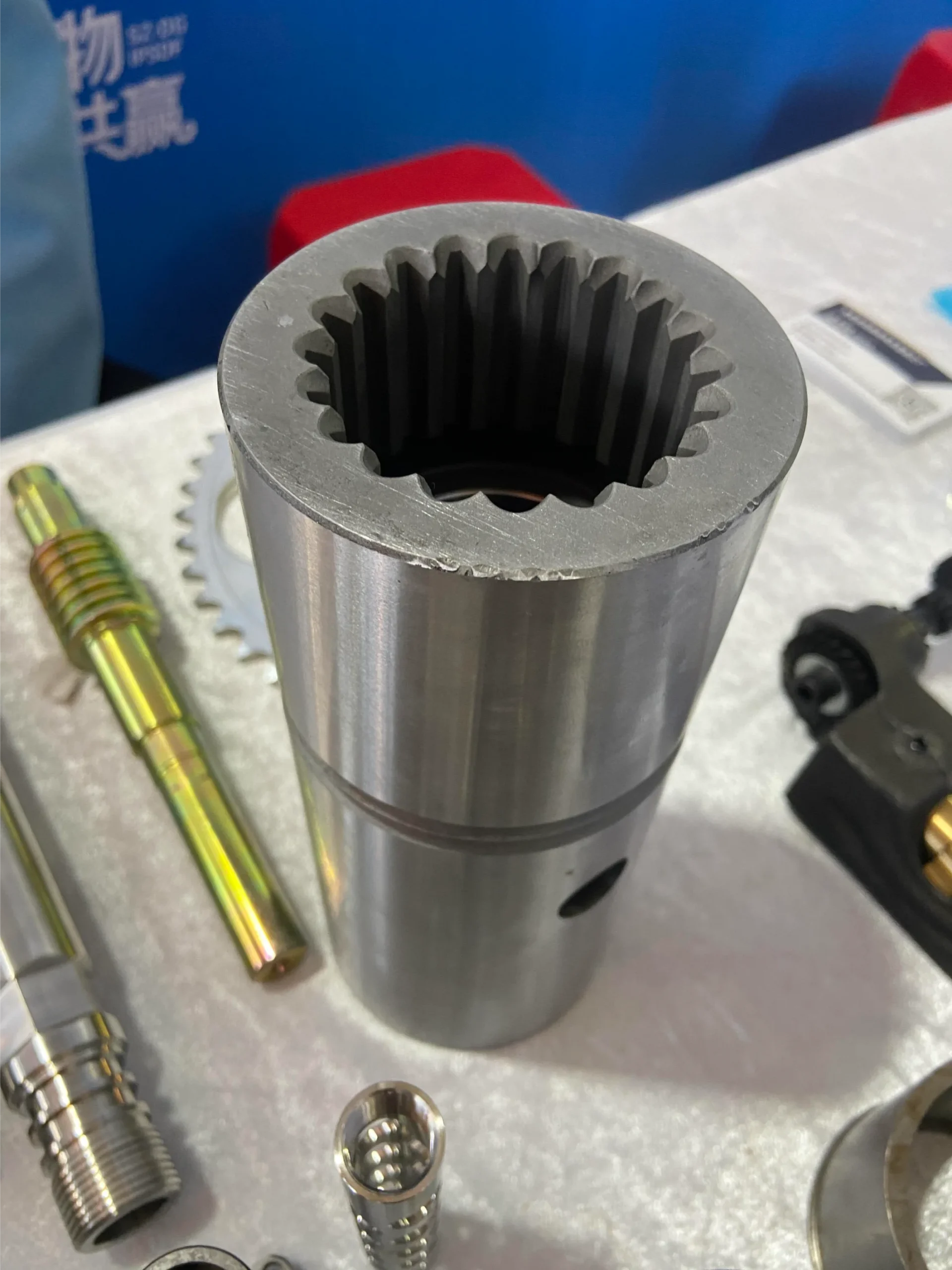

Внутренние шлицевые ободы
Внутренние шлицевые ступицы зенкованные, зубчатые по форме или вырезанные электродом EDM. Фланцованные и простые формы ступицы. OD обработан на круглой токарной обточке и сверление по чертежу в одной установке. Проверка тарелочного контролера шлицев на каждой детали.
Сталь · Легированная · Титан
Запросить предложение
PTD-011
ШПИНДЕЛЬНЫЕ/ВАЛЫ / 011

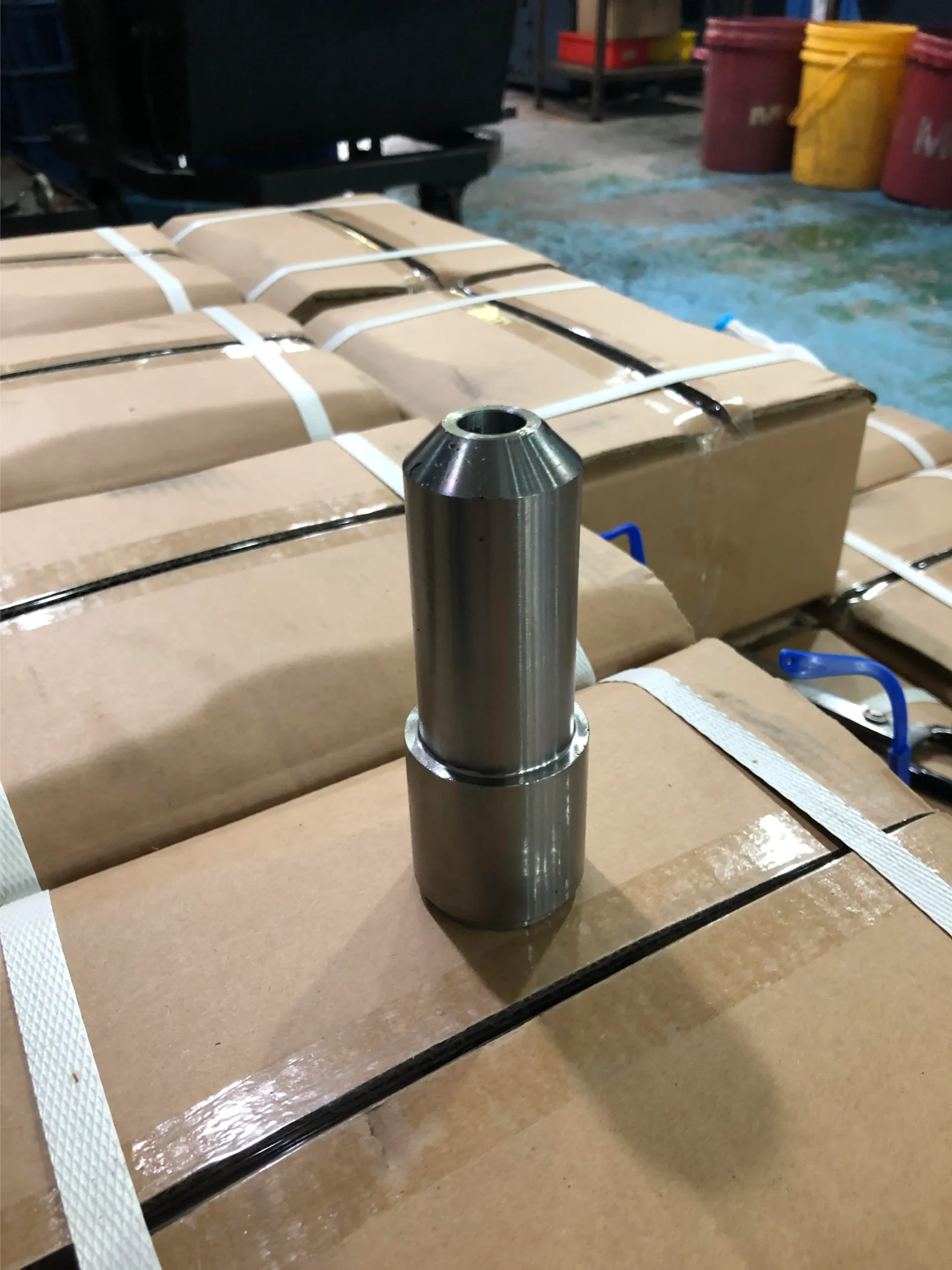

Прецизионные носители передачи
Многоступенчатые шейки конуса, ступенчатые втулки и адаптерные втулки с внутренним шлицем, пазом и опорными journal-ами подшипников. Тесная соосность между всеми ступенями подтверждена СММ.
42CrMo · SS440C · Сплав
Запросить предложение
PTD-012
ИНТЕРВАЛЫ/КЛЕЩЕВОЙ РЕДУМ / 012

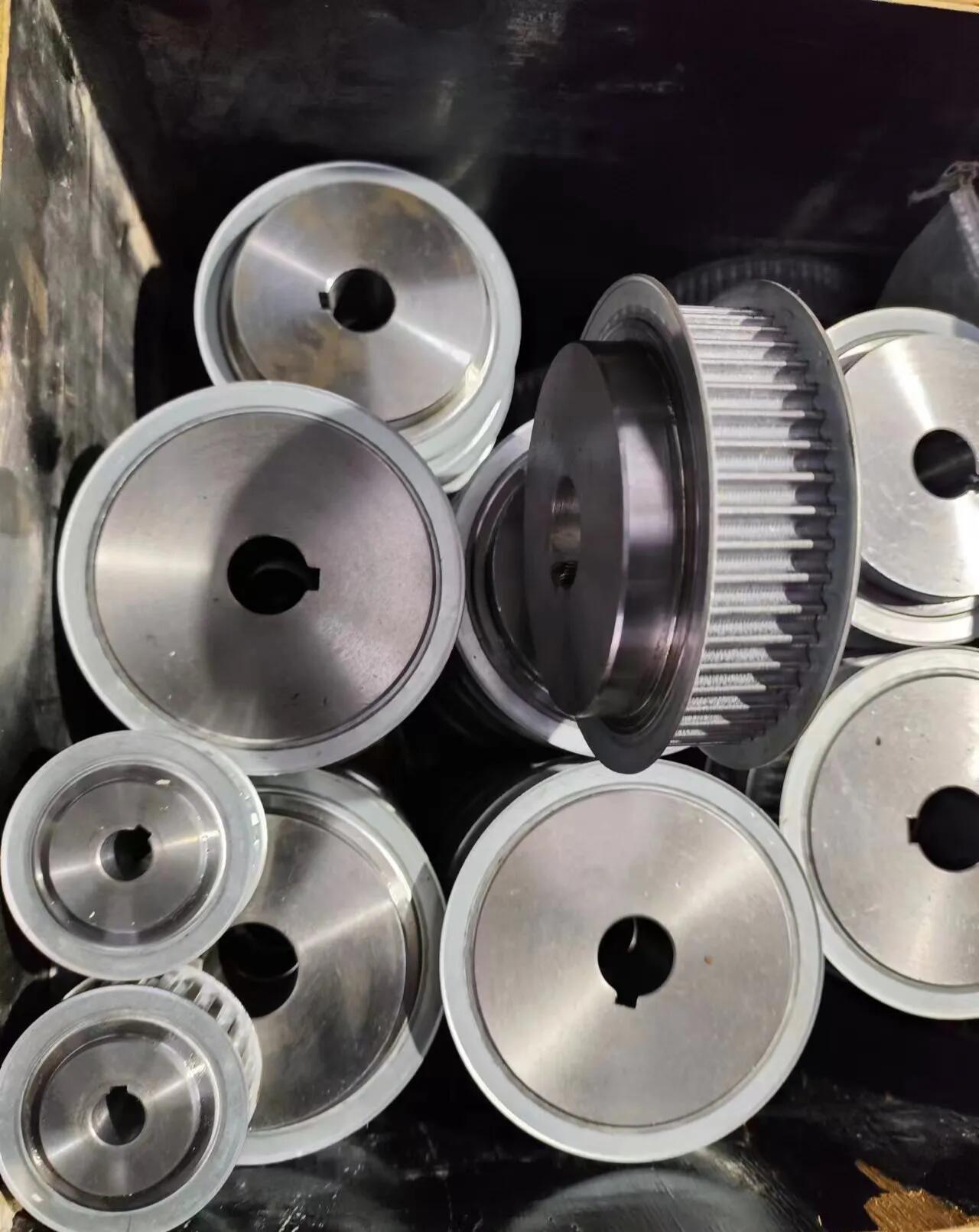

Муфты приводов сьд
ЧПУ-обработанные зубчатые шкивы для синхронных приводов приводов зубчатого ремня — все основные профили зубьев: MXL, XL, L, H, T2.5, T5, T10, AT5, AT10, HTD 3M/5M/8M, GT2/GT3. Стандарт алюминий; сталь и нержавеющая по запросу. Фланцевые и фланцевые отсутствуют, по желанию — буртик и паз под вал. Безпроскольная синхронизация для автоматизации и робототехники.
Al6061 · Сталь · SS · нейлон
Запросить предложение
PTD-013
ТАЙМИНГ И ХРАПОВИНА / 013
Колеса-зацепки
Внешние и внутренние зубчатые колеса в стали, нержавеющей стали и инженерной пластике. Число зубьев и профиль согласно чертежу. Совпадает с узлами защелки для полной поставки механизма.
Сталь · Нержавеющая сталь · POM · Литая бронза
Запросить предложение
PTD-015
ПЛАНЕТАРНЫЕ И ДИФ / 015
Картеры планетарной передачи
CNC-обрабатываемые планетарные держатели редукторов для эпициклических коробок передач. Однолучевые и двухлучевые конструкции спайдеров. Посадочные отверстия планетарных шестерён держатся с точностью до ±0,005 мм для точности зацепления. Т heat treatment, shot peening и полная верификация CMM. Доступны конфигурации на 3, 4 и 5 планет.
42CrMo · 20CrMnTi · сплав
Запросить предложение
PTD-017
ПЛАНЕТАРНАЯ & ДИФФ / 017
Циклодальные детали крутящегося механизма
Циклодальные дисковые профили, созданные 5-осевым ЧПУ для гармонических и циклоидных редукторов скорости. Высокоточное циклоидальное зубчатое кольцо для применений RV и циклоидных редукторов. Допуск профиля ±0.005 мм.
Легированная сталь · SCM440
Запросить предложение
PTD-018
СУПЛИНГИ & КАМЫ / 018
Прецизионные муфты
Жесткие, зажимы (паукообразные), диски, манжеты и шарнирные муфты, выточенные из цельного слитка. Паз и шпонка по посадке H7. Динамически балансированы для высокоскоростных применений. Индивидуальные профили зажимов и геометрия карманов. Нержавеющая сталь и титан для тяжелых условий. Поставляются как одиночные ступицы или в комплекте.
Al6061 · Сталь · SS · Ti
Запросить предложение
PTD-019
ЗАЖИМЫ И КАМЫ / 019
Камеры
Профильные и цилиндрические ломки, и торцевые камеры, обрабатываются на станках с ЧПУ 3-осьи и 5-осьи. Упрочненная инструментальная сталь для длительного срока службы. Точность профиля кулачка ±0,01 мм, подтвержденная СОК.
D2 · H13 · 42CrMo · SS
Запросить предложение
PTD-020
ЗАЖИМЫ И КАМЫ / 020
Эccentric Wheels
Прецизионные эксцентрические диски с контролируемой эксцентричностью до ±0,003 мм. Комплекты эксцентричных осей с шлицами, фланцами и отверстиями вытачиваются заготовкой за один слесарный шов для концентричности. Используются в прессовании, подаче и индексирующих механизмах.
42CrMo · сплавная сталь
Запросить предложение
PTD-021 / 022
ВИНТОВОЙ ШЕСТНИК И РЕЗЬБА / 021 · 022
Кривошипное приведение & Компоненты шарико-винтовой передачи
Индивидульные ведущие винты, опорные пластины шарикоподшипников, фланцы nut и торцовая обработка для шарико-винтовых систем Hiwin, THK и Bosch Rexroth. Конечные участки journals отточены под посадку P4. Контргайки, корпуса опорных подшипников и адаптеры сцепления поставляются как полный комплект в соответствии. Резьба на ведущих винтах обработана до DIN 69051.
C45 · 42CrMo · SS303
Запросить предложение
PTD-023
ВЕДУЩАЯ ШЕСТА & РЕЗЬБА / 023
Прецизионные резьбовые детали привода
Прецизионные резьбы ACME, трапецеидальные и косые резьбы и гайки. Фрезерование и шлифовка резьб до класса 6H/6g. Дифференциальные винты и микрометровые винты для приборов.
SS303 · латунь · литейная сталь
Запросить предложение
PTD-024
ВИНТОВОЙ ШЕСТНИК И РЕЗЬБА / 024
Линейные направляющие привода
Пользовательские ведущие гайки, сборки противосмазывающей гайки и прецизионные компоненты направляющей резьбы для линейных этапов ЧПУ и регулировочных винтов. Резьбовой класс 5H/5g до 4H/4g доступен.
Бронза · нержавеющая сталь · POM
Запросить предложение
Производственная мощность
Специализированная передача и редуктор Оборудование
Прокрутите, чтобы ознакомиться с нашей полной возможностью машиностроения зубчатых пар — специализированное оборудование для каждого типа продукта, а не адаптированные универсальные станочные центры.
Капс / 01
⚙
ЧПУ зацепные зубья
6-осевые ЧПУ зацепщики для внешних цилиндрических, шеверных и червячных передач. Модуль 0.3–20. Сухое зацепление с карбида TiAlN резцами.
6-осевые ЧПУ зацепщики
Модуль 0.3 до 20
Внешний шпон, шлицевой, червячный
Стандарт сухого сверления
Капс / 02
🔩
Зубчатая обработка по профилю
ЧПУ шейперы зубьев для внутренних колесных зубчатых колец, кластерных зубчатых колес и зубьев, примыкающих к выступам. Диапазон качества DIN 4–7.
Внутренние зубчатые кольца
Сплайнование кластерных зубчатых колес
Зубья, примыкающие к выступам
Достижимо DIN 4–7
Капс / 03
✦
Пост_HT шлифование зубьев
Шлифование форм зубьев после термической обработки. Качество по DIN 3–6. Отполированная поверхность зубчатого зуба Ra 0,4 мкм. Устраняет деформацию после термической обработки.
Достижимо DIN 3
Кромка зуба Ra 0,4 мкм
Шлифование профиля и резьбы
Непрерывное генеративное шлифование
Капс / 04
◆
5-осевой косой рез
5-осевой ЧПУ для прямых и спиральных боковых зубчатых передач. Профили Gleason и Klingelnberg. Проверка профиля сопряжения на соответствующих наборах.
Gleason / Klingelnberg
5-осевой станок с ЧПУ
Проверка профиля контакта
Можно вспомогать зацепление зубьев
Капс / 05
◈
Зубчастая накатка и протягивание реек
Внешние шлицевые по ЧПУ-зуборезанию или холодной прокатке. Внутренние шлицы протачиванием, зуборезанием или проволочной EDM. Все три метода измерения.
Холоднокатаные шлицы
Кобелирование (производство)
Проволочная EDM (сложная)
Расстояние, штифт, калибр CMM
Капс / 06
🎯
Метрология зубчатых колес CMM
КСЗ зубчатого колеса с программным обеспечением Gear Pro. 16-параметровый измерение по DIN/AGMA/ISO. Отчет выпускается по каждому заказу прецизионного зубчатого колеса.
16-параметровый отчет
Профиль, винтовая, шаг, биение
DIN / AGMA / ISO
Измерение до и после термической обработки
Крышка / 07
🔥
Координированная термическая обработка
Кирпение, азотирование, поверхностная закалка индукцией и закалка насквозь — координировано с сертифицированным партнером по термообработке. Полная сертификация.
Карбурирующая 0.3–2.5 мм зона
Нитрирование 0.1–0.5 мм зоны
Индукционная закалка
Сертификат твердости
Материалы и данные по допускам
Материалы, допуски и Варианты термической обработки
⚙
Материалы для компонентов передачи
| 42CrMo4 | Шестерни с поверхностной закалкой в зоне | 60–62 HRC |
| 42CrMo / 4140 | Shشى shafts? Wait original: Gear shafts, worm shafts, lead screws | 54–58 HRC |
| (карбуризованный до HRC 58–62) и | Тяжелонагруженные косвенно-авиационные/промышленные шестерни | 62 HRC |
| SS303 / 304 / 316 | Коррозионностойкие муфты, шлицевые соединения | Пассивирован |
| SS17-4PH / 440C | Высокопрочные нержавеющие шестерни, кулачки | 48–54 HRC |
| Ti-6Al-4V (TC4) | Легкосплавные шестерни осей в авиационной технике | 36 HRC |
| Al6061 / 7075 | Шкивы времени, легкие муфты | Анодированный |
| C954 Al бронза | Червячные колеса, скользящие втулки | Механическая обработка |
| MC нейлон / POM-H | Нейлоновые шестерни, ременные колеса, тихие приводы | Сухой ход |
🎯
Достижимые допуска по типу изделия
отверстие / внешний диаметр
±0.002 мм
Качество зубчатых колес
DIN 3–4
Рывок (ТИР)
0.003 мм
Фаска зуба Ra
Ra 0.4 мкм
Шлиц DIN 5480
Класс 5–6
Положение отверстия штифта
±0.005 мм
pitchlead screw?
±5 мкм/300 мм
Камовая профиль
±0,010 мм
Производственный процесс
От чертежа до Сертификатная передача — 6 этапов
01
Обзор DFM и предложение цены
Просмотр чертежа с целью оценки геометрии зубьев, выполнимости допусков и выбора материалов. Обратная связь по конструкторскому оформлению (DFM) и полный расчет в течение 24 часов. Предварительно подтверждаемое достижимое качество DIN.
02
Чистовая обработка заготовки
Точение заготовки шестерни — наружный диаметр, отверстие, торец, ступица — с запасом под шлифование, подтвержденным для операций после термообработки.
03
Фрезерование зубьев (мягкое)
ЧКП (цилиндровая) коббинг, шейпинг или 5-осное торцовое резание. Проверка CMM для мягкой зубчатой передачи до термообработки — выявление ошибок профиля на раннем этапе, а не после шлифовки дорогих зубчатых колёс.
04
Термообработка
Курамбование/нительствация или прохождение закалки. Характеристики твердости сертифицированы. Предшлифовальная оценка подтверждает наличие заготовки для шлифовки на всех фасках после искажения.
05
Шлифовка зубчатых колес
После термообработки шлифовка по DIN качества 3–6. Зубчатый профиль Ra 0,4 мкм. Диаметр отверстия и шейка обработаны в одной настройке для сопутствойки. Шлифование резьбы для червячных валов и винтов.
06
Inspection & Delivery CMM
16-параметровый отчет измерения шестерни. Полный размерный CMM. Сертификат материала. Упаковка с защитой от ржавчины VCI. Документы отправлены вместе с деталями.
Обработанные отрасли
Передачные детали для каждого Система привода
Космос
Валы шестерён · Наборы бевелей · Кулачки
Робототехника
Циклоидные · Время · Муфты
Автомобильный
Дифференциал · Зубчатые колеса
Точные инструменты
Шпоновые шестерни · Винтовые пары
Морской
Режевая · Гусениные передачи
Медицинский
Миниатюрные шестерни · Ti валы
Система качества
Каждая шестерня Измерено и сертифицировано
📋
Первый образец инспекции на каждом новом номерe детали
Полный отчёт CMM, измерение зубьев по 16 параметрам, сертификат материала и результаты твёрдости, выданные до выпуска в производство. Ни одна производственная деталь не отправляется без утверждения FAI.
🔬
Измерение Soft → Термическая обработка → Шлифовка
Каждая шестерня измеряется после зенкования (soft) и снова после термической обработки (hard). Обнаруживает искажения до шлифовки — предотвращение перегрева в зубчатых зацеплениях с недобором материала.
🔗
Трассируемость материала — номер термообработки до готового зубчатого колеса
Стандартная сертификация по документации мельницы → партия термообработки → твердость → CMM — все четыре записи ведутся с полной трассируемостью. Требуется и поставляется во всех заказах для авиации и автомобильной промышленности.
⚙
Проверка совпадения контактного рисунка набора зубчатых колес
Угонные пары цилиндрического зубчатого зацепления, пары червячного колеса и червя: рисунок контакта голубой смеси проверяется на стенде инспекции. Фотография включена в поставочные документы.
📋
ИСО 9001:2015
Полная сертификация системы менеджмента качества
⚙
DIN 3962
Стандарт классификации точности зубчатых колес
🎯
AGMA 2000
Американский стандарт качества зубчатых колес
📐
ISO 1328
Стандарт точности цилиндрических зубчатых передач
◈
DIN 5480
Стандарт конгольного зацепления
✅
Отчет CMM
Измерение зубчатого модуля по 16 параметрам для всех прецизионных заказов
Наше преимущество
Зачем инженеры устанавливают требования Наши элементы трансмиссии
01
Специализированное зубчатое оборудование
6-осевые фрезеры CNC под зубчатые ножи, станки по зацеплению CNC, 5-осевые центры для косозубых, и затвердительные шлифовальные станки — не адаптированные общие обрабатывающие центры. Правильная машина для каждого типа зубчатого колеса обеспечивает лучшее качество на каждом этапе.
02
Полная метрология CMM для зубчатых передач
Отчет по измерению зубчатых передач по 16 параметрам — профиль, виток, шаг, биение, толщина зуба — для каждого прецизионного заказа. Не просто проверка размеров: фактическая классификация качества зубьев в соответствии с DIN/AGMA/ISO, поставляется с каждой партией.
03
Координированная термическая обработка
Измеряем до термообработки → измеряем после обработки → повторное измерение → шлифовка. Мы никогда не пропускаем предшествующее измерение перед шлифованием. Это защищает дорогие операции по шлифованию и обеспечивает наличие заготовки на каждом зубе без исключения.
04
От прототипа к серийному выпуску — одна и та же система
Изготовление единичных прототипов зубчатых передач до годового выпуска 100 000 деталей на тех же станках, той же системе качества. Нет смены поставщика от прототипа к выпуску — процесс, который квалифицирует деталь, также управляет серией выпуска.
Получить предложение
Отправьте ваш чертеж.
Получить предложение.
Каждое обращение включает DFM-обзор — проверку пригодности допусков, подтверждение материалов и подход процесса до начала производства. MOQ 1 штука.
24hr
Ответ по предложению
Минимальный заказ 1
Прототипы OK
ИСО
9001:2015
📐
DFM-обзор по каждому обращению
Проверка пригодности допусков, стратегия фиксации и подтверждение материалов. Конкретная, действенная обратная связь — без общего сопротивления.
🎯
Первичный контроль — стандарт
FAI-отчет по каждому новому запуску. Сертификаты материалов и сертификации покрытий включаются в каждую поставку.
🔄
Тот же процесс: от прототипа к производству
План процесса от вашего прототипа применяется к производственным партиям. Повторная квалификация не требуется при масштабировании.
⚙
3 / 4 / 5-ось CNC + токарная обработка
Сложные структурные детали, валы, корпуса и компоненты трансмиссий. Металлы и инженерные пластики.
ИСО 9001:2015
Фрезерование 3/4/5 осей
Токарная обработка на станках с ЧПУ
CMM-инспекция
Глобальная доставка
