Categorie Produs
Interfață ±0.01 · Plană ≤0.01 · Configurare Unică · 8+ Fețe · MOQ 1
CFN / 001 — 010
Configurație Unică pe 5 Axe
Piese de nod de cadru complex
Piese complexe prelucrate pe 5 axe cu precizie — densitate mare a interfeței, căi de încărcare multi-direcționale, toate fețele de îmbinare într-un singur sistem de coordonate. Precizie interfață ±0.01 mm, planeitate ≤ 0.01 mm. Inima structurală a cadrului echipamentului tău: prelucrată dintr-un singur datum, fără acumulare de erori, toate interfețele verificate cu CMM în raport unul cu celălalt.
±0.01mm
Precizie Interfață.
≤0.01mm
Planeitatea Feței
8+ Fețe
Densitate
Desen PART · CFN-001 NODE ROBOT · Al 7075 HA · 6 INTERFEȚE · ±0.01
ISO 9001 · 5-Ax · CMM
6 Fețe de Interfață
Extrudări Phantom
Robot · Mașini · Aero · Automatizare · Științific
Aplicații
Al 6061/7075 HA · 42CrMo4 · SUS · Ti Gr5
Materiale
48hr Citat · Proto de 8 zile · MOQ 1
Serviciu
±0.01mm
Precizia interfeței
toate fețele de asamblare
toate fețele de asamblare
≤0.01mm
Planeitatea Feței
suprafețe de cuplare
suprafețe de cuplare
8+
Fețe de interfață
densitate mare
densitate mare
8 zile
Livrare cea mai rapidă
comenzi pentru prototipuri
comenzi pentru prototipuri
De ce este dificil
Provocări în prelucrarea nodurilor de cadru
Nodurile de cadru suportă încărcături de la mai mulți membri structurali simultan. Fiecare interfață trebuie să fie precisă din punct de vedere pozițional pentru ca cadrul asamblat să fie drept, rigid și lipsit de stres indus.
⬡
Densitatea interfeței
8+ interfețe pe o piesă înseamnă peste 8 oportunități pentru acumularea erorilor de poziționare. Toate interfețele sunt prelucrate dintr-un datum unic într-o configurare de 5 axe — fără acumulare.
⚡
Integritatea traseului de încărcare
Fiecare interfață suportă o forță și un moment diferit. Distribuția materialului între interfețe trebuie să mențină integritatea structurală pentru fiecare combinație de încărcare — revizuită în DFM.
🔩
Compatibilitatea de asamblare
Toți membrii structurali de cuplare trebuie să se asambleze fără șuruburi de ajustare sau forțare. Toleranțele pentru toate modelele de șuruburi și pozițiile fețelor sunt alese pentru a asigura compatibilitatea cu extruzii, țevi și suporturi standard.
Lucrările noastre
Solicită piesă similară →
Părți ale Node-ului Cadru Complex pe Care le-am Creat
Proiecte reale — verificate de CMM.
Al 7075 · RobotNode-ul Cadru Robot — 6 Interfețe
±0.01mm · Anodizat · 20 buc.
42CrMo4 · MașinăNode-ul Cadru Mașină — Greutate Mare
8 interfețe · Întărit · 10 buc.

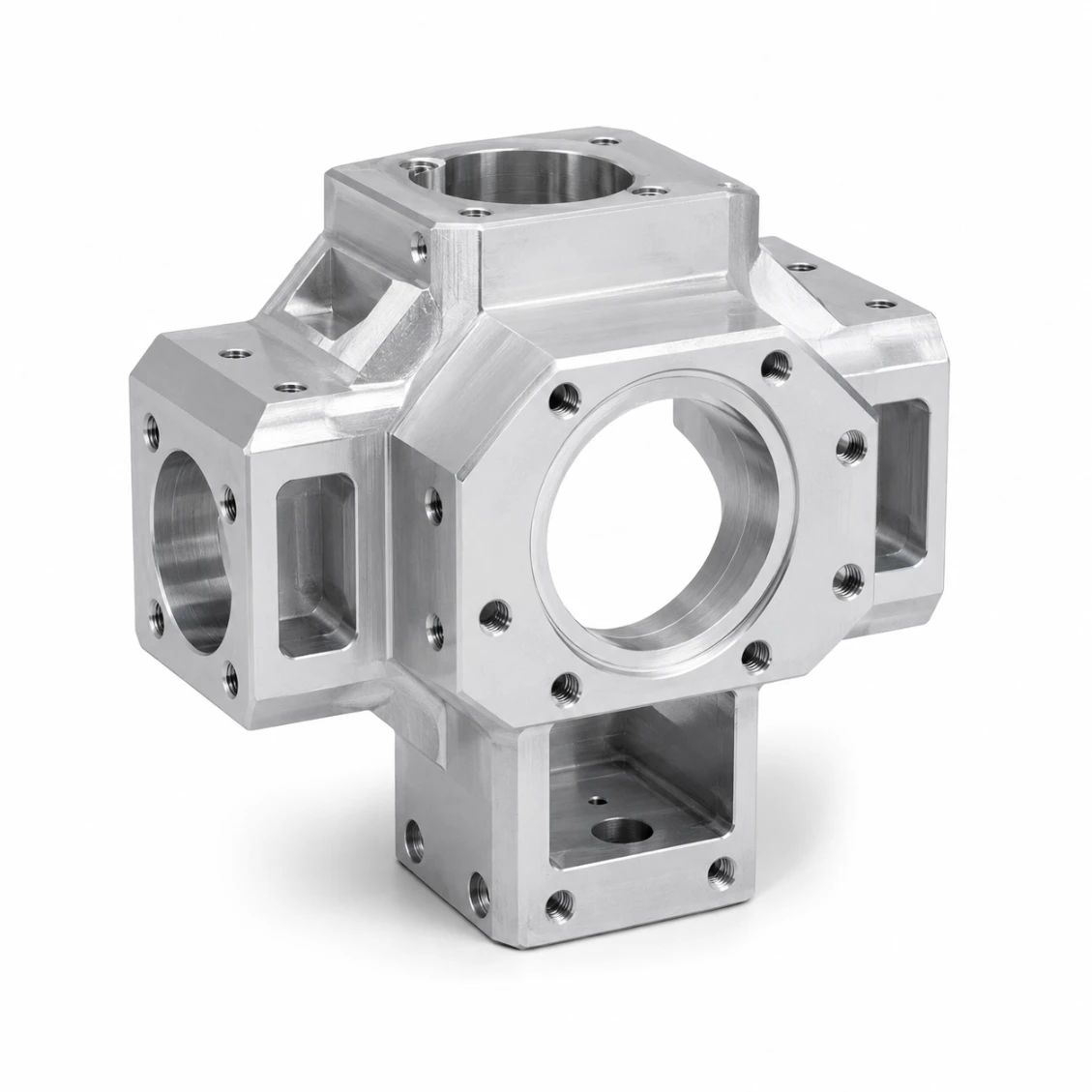

Al 6061 · Auto.Node-ul Cadru Automatizare
6 interfețe · 30 buc.
SUS304 · CuratNode-ul Cadru Cameră Curată
Passivat · 15 buc.
Ti Gr5 · AeroNode-ul Cadru Aeronautic
Gradul 5 · 5 buc.
Al 7075 · Instrumente.Node-ul Cadru Instrumente
Nivel de µm · 8 buc.

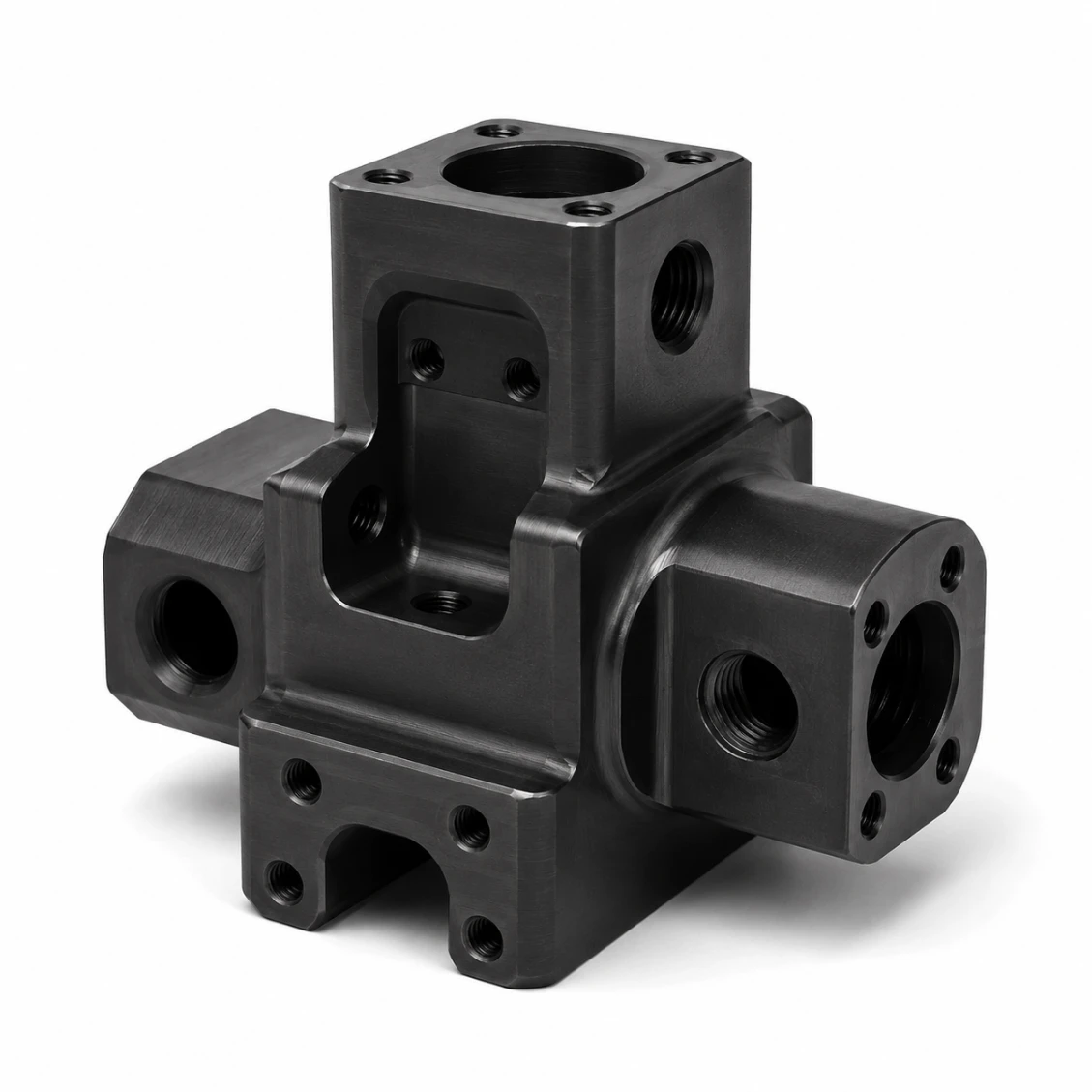

C45 · IndustrialÎmbinare Cadru Industrial
Oxid negru · 40 buc
Al 7075 · UAVNod Central Cadru UAV
Ușor · 60 buc
Cum funcționează
De la desen la piesa finalizată
Încărcați fișierul 2D/3D — primiți feedback DFM, ofertă și timp de livrare confirmat în 48 de ore.
01
Încărcați desenul
STEP, DXF, PDF sau schiță. Preferabil 2D + 3D.
02
DFM & Ofertă
Feedback DFM gratuit — traseu de încărcare, fixare, material. Ofertă în 48 de ore.
03
CNC 5-Axis & Control Calitate
CNC 5-axis, inspecție CMM, raport de interfață pereche.
04
Livrare în întreaga lume
DHL / FedEx / transport maritim. Raport de inspecție inclus.
Recenzii
De încredere pentru ingineri din întreaga lume
★★★★★
"Raportul CMM s-a potrivit perfect cu inspecția noastră de intrare. Fiecare dimensiune critică a fost în specificații pe primul articol. Timpul de livrare exact ca în ofertă."
AK
Alex K.
Inginer Mecanic · România
★★★★★
"Revizuirea DFM de la HXC a identificat o problemă de acumulare de toleranțe înainte de a ne angaja în producție. Părțile finite au fost perfecte și consistența lotului a fost excelentă."
SL
Sophie L.
Inginer de proiectare · România
★★★★★
"Am achiziționat peste 30 de numere de piesă de la HXC pe parcursul a trei ani. Calitatea este constantă, timpii de livrare sunt fiabili, iar echipa de ingineri este întotdeauna receptivă."
JT
James T.
Cumpărător Senior · România
Întrebări frecvente
Piese complexe ale nodului de cadru — Întrebări frecvente
Întrebări comune de la ingineri și echipele de achiziții.
Un nod complex de cadru este o piesă structurală unde mai multe elemente structurale (țevi, extrudări, plăci, suporturi) converg — transmitând încărcături între toate elementele conectate. Spre deosebire de un cot simplu sau o îmbinare T, un nod complex poate avea 4–10 interfețe pe planuri și poziții unghiulare diferite, fiecare necesitând aliniere precisă pentru ca cadrul asamblat să fie geometric corect.
Toate interfețele sunt prelucrate dintr-un singur datum într-o configurație cu 5 axe — piesa este fixată o singură dată, iar toate fețele, găurile și caracteristicile sunt prelucrate în acea configurație folosind o singură origine de coordonate. Inspecția CMM verifică toate interfețele față de aceeași origine, raportând acuratețea pozițională între fiecare pereche de interfețe.
Standard: ≤ 0.01 mm pe toate fețele de cuplare — suficient pentru îmbinările cu șuruburi ale cadrului unde forța de strângere elimină orice ondulare mică. Pentru îmbinări care necesită zero frecare (rame de precizie, schelete robotice): ≤ 0,005 mm cu o etapă opțională de lustruire.
Da — HXC poate prelucra Noduri de cadru din Al 6061-T6 sau oțel structural care sunt ulterior sudate în cadre fabricate mai mari. Prelucrarea nodurilor se finalizează înainte de sudură; colțurile de pregătire pentru sudură și geometria îmbinărilor sunt prelucrate conform specificațiilor. Se poate oferi relaxare a tensiunilor post-sudare și re-prelucrare a interfețelor critice.
HXC are noduri de cadru prelucrate cu până la 10 interfețe pe o singură piesă. Peste 10, piesa devine de obicei suficient de mare pentru a justifica împărțirea în două noduri unite — pe care HXC le poate prelucra ca un cuplu compatibil cu poziții relative verificate.
Al 6061/7075: schelete robotice, cadre de automatizare, noduri centrale UAV — ușoare, anodizabile. 42CrMo4 sau oțel C45: cadre pentru echipamente industriale grele. SUS304: echipamente pentru industria alimentară și camere curate. Ti Gradul 5: aerospațial și critic din punct de vedere al greutății.
Da — pentru cadre de roboți și echipamente de precizie, HXC produce seturi de noduri compatibile în care toate pozițiile interfețelor sunt verificate în raport unul cu celălalt, confirmând că cadrul asamblat va fi drept și precis fără șuruburi de ajustare.
Prototip (fixare personalizată, nod de înaltă interfață): 8–12 zile. Lot mic: 12–18 zile. Producție: 16–24 zile.
Solicită o ofertă
Trimite-ți desenul.
Obține o ofertă.
Fiecare solicitare include o revizuire DFM — fezabilitatea toleranței, confirmarea materialului și abordarea procesului înainte de începerea producției. MOQ 1 piesă.
24hr
Răspuns la ofertă
MOQ 1
Prototipuri OK
ISO
9001:2015
📐
Revizuire DFM pentru fiecare solicitare
Fezabilitatea toleranței, strategia de fixare și confirmarea materialului. Feedback specific și acționabil — nu respingeri generice.
🎯
Inspecția primului articol — Standard
Raport FAI pentru fiecare lot nou. Certificări de material și tratament de suprafață incluse cu fiecare livrare.
🔄
Același proces: prototipare până în producție
Planul de proces din prototipul dumneavoastră se aplică loturilor de producție. Fără re-qualificare atunci când scalați.
⚙
Frezare CNC 3 / 4 / 5-Axis + Strunjire
Piese structurale complexe, arbori, carcase și componente de transmisie. Metale și plastice de inginerie.
