Categorie Produs
PTF — 8 Linii de ProdusePTFE CNC
Prelucrat
Piese
8 linii de produse din PTFE virgin, umplut cu sticlă, umplut cu carbon și umplut cu bronz — garnituri, inele de etanșare, seat-uri pentru supape, garnituri izolatoare, discuri glisante, piese rezistente la substanțe chimice, piese de ghidare cu frecare redusă și etanșări pentru supape. CoF 0.04–0.10 · pH 0–14 · -200°C până la +260°C.
Compararea Coeficientului de Frecare (Uscat, față de Oțel)
Material
CoF Uscat
Note
PTFE
0.04–0.10 ◀
Cel mai mic dintre toate solidele
POM Delrin
0.20–0.35
Funcționare uscată bună
Nylon PA6
0.25–0.45
Auto-lubrifiant
Oțel/Oțel (uscat)
0.50–0.80
Are nevoie de lubrifiere
0.04
CoF (cel mai mic)
pH 0–14
Rezistență chimică.
8
Game de produse
0.04–0.10
CoF (cel mai mic solid)
pH 0–14
Rezistență chimică
-200 până la +260°C
Temperatura de serviciu
Garnitură PTFE ✦Inel de etanșare ✦Supapă de așezare ✦Garnitură izolatoare ✦Șaibă glisantă ✦Piesă rezistentă la substanțe chimice ✦Ghid cu frecare redusă ✦Etanșare pentru supapă ✦
Garnitură PTFE ✦Inel de etanșare ✦Supapă de așezare ✦Garnitură izolatoare ✦Șaibă glisantă ✦Piesă rezistentă la substanțe chimice ✦Ghid cu frecare redusă ✦Etanșare pentru supapă ✦
Gama completă de produse
8 piese PTFE — Etanșare, Rezistență chimică și Frecare redusă
PTFE virgin · Umplut cu sticlă · Umplut cu carbon · Umplut cu bronz · pH 0–14 · -200°C până la +260°C · MOQ 1 bucată
PTF-001/002/003
ETANȘARE / 001–003 — FEATURED
Etanșări, inele de etanșare și seat-uri pentru supape
Etanșări plate din PTFE virgin (±0.05mm planitatea suprafeței, ±0.05mm grosimea, inert chimic pH 0–14 — cea mai largă rezistență chimică dintre materialele de etanșare), inele de etanșare din PTFE și inele de rezervă pentru O-ring (profil ±0.05mm, fața de etanșare Ra ≤0.4μm, previn extrudarea O-ring-ului în aplicații dinamice de înaltă presiune), și seat-uri pentru supape cu bilă din PTFE (gaură H8, fața de etanșare Ra ≤0.4μm, temperatură de serviciu -200°C până la +260°C — seat-urile PTFE pentru supape sunt standard în supapele cu bilă deoarece fricțiunea scăzută a PTFE permite operarea la un sfert de tură fără a zgâria suprafața bilei). PTFE umplut cu sticlă (15% GF) pentru seat-uri de supapă în aplicații de înaltă presiune unde PTFE neumplut s-ar deforma în mod rece — umplutura de sticlă îmbunătățește rezistența la alunecare sub încărcare compresivă susținută. Toate piesele de etanșare din PTFE virgin pentru aplicații în contact cu alimentele (conformitate cu FDA 21 CFR 177.1550).
PTFE virgin · PTFE GF15 · PTFE GF25Solicită ofertă
PTF-004
IZOLAȚIE / 004

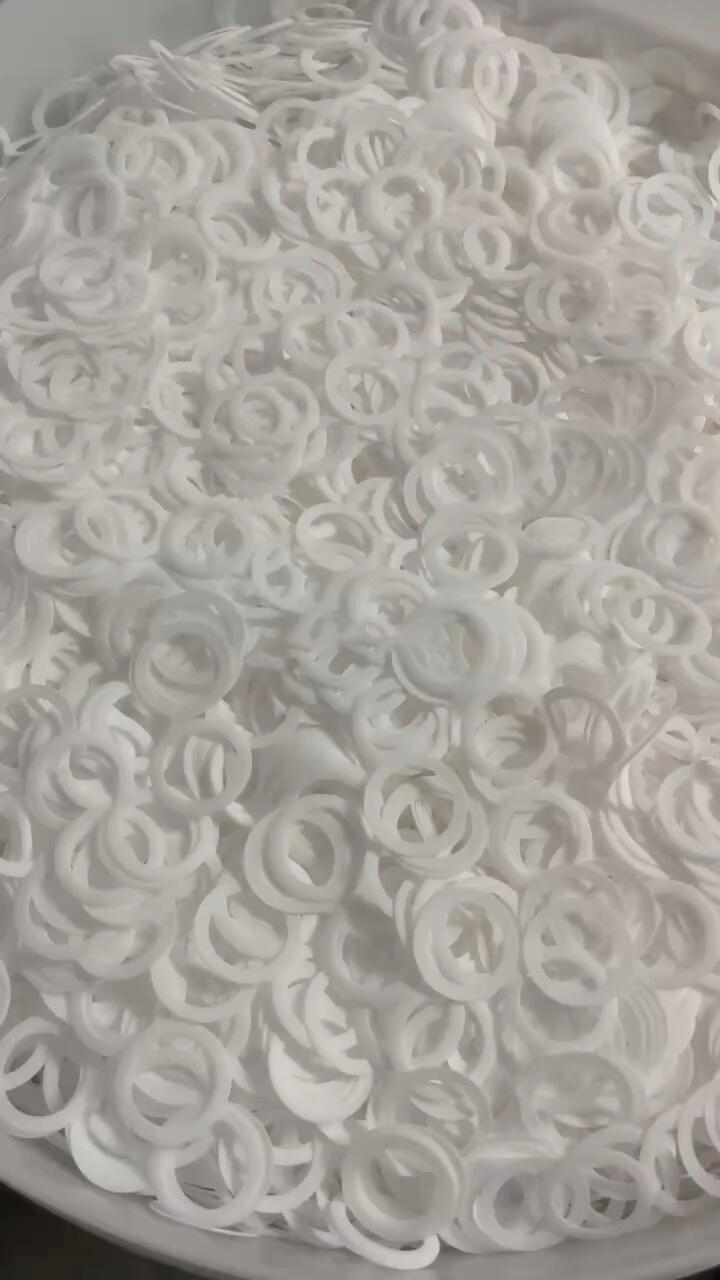

Etanșări izolatoare
Etanșări izolatoare electrice din PTFE virgin. CTI >600V (cel mai mare dintre plasticele de inginerie comune). Grosime ±0.05mm; rezistență dielectrică 24 kV/mm. Inert chimic — sigur în medii electrice corozive (acid de baterie, gaz de clor etc.) unde alte materiale izolatoare s-ar degrada.
PTFE virginSolicită ofertă
PTF-005
FRECARE / 005
Știfturi de alunecare
Știfturi de alunecare și plăcuțe de tracțiune din PTFE. CoF 0.04–0.10 față de oțel uscat — cel mai mic coeficient de frecare dintre toate materialele solide. Grosime ±0.05mm. Folosite între componente rotative și fixe unde se cere zero lubrifiere și frecare minimă. PTFE umplut cu bronz pentru aplicații de tracțiune cu sarcină mare — rezistență mai bună la uzură la PV înalt.
Virgin PTFE · PTFE BronzSolicită ofertă
PTF-006
CHIMIC / 006
Piese rezistente la substanțe chimice
Componente din PTFE virgin pentru echipamente chimice pentru aplicații în HF, HCl, H₂SO₄, HNO₃, aqua regia și toate solvenții organici — medii în care nu supraviețuiește niciun metal sau alt plastic. Profil ±0,1mm; temperatură -200°C până la +260°C. Fitinguri, vârfuri de duză, palete de agitator și profile personalizate conform desenului.
PTFE virginSolicită ofertă
Capacități de fabricație
Ce necesită prelucrarea PTFE
Tehnici unice
❄
Gestionarea curentului de rece
PTFE are o deformare în timp (curgere la rece) — se deformează sub presiune compresivă susținută la temperatura camerei. Garniturile și seat-urile de valve trebuie să aibă o geometrie constrângătoare (inel de retenție metalic sau canelură în carcasă) pentru a preveni extrudarea PTFE sub sarcina de etanșare. PTFE umplut cu sticlă (GF15–GF25) are o rezistență la curgere semnificativ mai bună — specificată pentru aplicații de etanșare la presiune înaltă, unde PTFE neumplut ar extruda din canelura de etanșare.
GF15/GF25 pentru presiune înaltă
🔪
Instrumente ascuțite — Fără forță de tăiere
PTFE este extrem de moale și se deformează sub forța de tăiere mai degrabă decât să se taie curat. Folosim scule din carbură extrem de ascuțite, cu unghiuri de înclinare ridicate, viteză de tăiere foarte mare și fără răcire (răcirea poate contamina suprafețele PTFE în aplicațiile de etanșare). Trecerea foarte ușoară de finisare produce o suprafață de față de etanșare Ra ≤0,4μm. Sculele uzate produc suprafețe PTFE sfărâmicioase, rugoase, care nu etanșează corespunzător.
Carburi ascuțiteFără răcire
🧤
Manipulare Curată — Fără Ulei de Piele
Suprafețele PTFE nu trebuie atinse fără mănuși — uleiurile de piele reduc aderența și contaminează suprafețele de etanșare PTFE în aplicații critice de valve și chimice. Manipulăm toate piesele PTFE cu mănuși fără pulbere în timpul prelucrării și ambalării. Toate piesele PTFE sunt ambalate în folie de polietilenă curată și etichetate cu instrucțiuni de manipulare. Manipularea curată nu este opțională pentru aplicațiile de etanșare.
Manipulare cu MănușiPungă din PE ambalată
Specificații de precizie
Toleranțe & Referință de Grad — Piese PTFE
📐
Toleranțe după caracteristică
Grosimea garniturii
±0,05 mm
Planeitatea Feței
±0,05 mm
Gaură
H8
Fața de etanșare Ra
Ra ≤0,4 μm
Profil
±0.1 mm
⚙
Referință de Grad
Coeficient de frecare CoF
0.04–0.10
Cea mai mică dintre toate materialele solide. Fără nevoie de lubrifiere. Șuruburi de alunecare și benzi de ghidare.
Interval de temperatură
−200 până la +260°C
Cel mai larg interval de temperatură de serviciu dintre plasticele de inginerie comune. Etanșare criogenică și la temperaturi înalte.
Rezistență chimică
pH 0–14
Rezistent la aproape toate substanțele chimice, inclusiv HF și aqua regia. Doar metalele alcaline atacă PTFE.
CTI electric
>600V
Cel mai ridicat CTI dintre plasticele de inginerie comune. Rezistență dielectrică 24 kV/mm.
Avantajul nostru
De ce inginerii aleg serviciile noastre de Piese PTFE
GF
GF25 pentru Etanșare la Presiune Ridicată
Specifichăm PTFE umplut cu sticlă (GF15/GF25) pentru seat-uri de valve și inele de etanșare în aplicații cu presiune înaltă — nu PTFE virgin neumplut, care se deformează în afara canelurii de etanșare peste 20 bar. GF îmbunătățește semnificativ rezistența la deformare în timp, menținând în același timp o rezistență chimică adecvată pentru majoritatea fluidelor de proces.
🧤
Manipulare cu Mănuși — Integritatea suprafeței de etanșare
Toate piesele de etanșare din PTFE sunt manipulate cu mănuși fără pudră pe tot parcursul prelucrării și ambalării. Contaminarea cu ulei de pe piele pe scaunele supapelor și fețele garniturilor din PTFE reduce eficiența etanșării. Etichetăm toate piesele de etanșare din PTFE cu instrucțiuni de manipulare și le ambalăm în pungi curate din PE.
FDA
PTFE virgin conform FDA 21 CFR 177.1550
PTFE virgin respectă FDA 21 CFR 177.1550 pentru aplicații în contact cu alimentele. Specificăm gradul virgin pentru toate aplicațiile de etanșare alimentară/farmaceutică — gradele umplute pot conține umpluturi neaprobate de FDA. Datele de testare a extracției USP Clasa VI sunt disponibile la cerere pentru aplicații farmaceutice.
HF
Singurul material pentru service cu HF
Acidul fluorhidric atacă majoritatea metalelor și a unor materiale plastice — PTFE este materialul standard pentru etanșări, garnituri și scaune de supape pentru HF în procesarea semiconductorilor și chimică. Atunci când un client solicită un material de etanșare compatibil cu HF, PTFE virgin este răspunsul. Confirmăm compatibilitatea chimică la DFM pentru toate aplicațiile de service chimic.
Întrebări frecvente
Piese din PTFE — Întrebări frecvente
Cel mai mic coeficient de frecare dintre toate materialele solide (CoF 0,04–0,10 uscat — nu este necesară lubrifierea); cea mai largă gamă de temperaturi de funcționare (-200°C până la +260°C); inerție chimică la pH 0–14 inclusiv HF și apă regală (doar metalele alcaline și agenții de fluorurare atacă PTFE); CTI >600V izolație electrică; FDA 21 CFR 177.1550 conformitate pentru contactul cu alimentele. Limitare: foarte moale cu flux la rece ridicat (deformare sub presiune susținută) — geometrie de constrângere necesară pentru aplicațiile de etanșare.
PTFE virgin: puritate maximă, FDA/USP, rezistență la toate substanțele chimice — etanșări, garnituri, contact cu alimentele. PTFE GF15/GF25: umplut cu sticlă, rezistență la deformare de 2,5 ori mai bună — scaune de supape și inele de etanșare de înaltă presiune. PTFE CF25: umplut cu carbon, antistatic — benzi de ghidare în medii explozive/camere curate. Bronz PTFE: cea mai bună rezistență la uzură și conductivitate termică — știfturi și rulmenți de sprijin pentru sarcini grele (pierde rezistența chimică).
Grosimea garniturii: ±0.05mm. Aplatizarea suprafeței: ±0.05mm. Orificiu: H8. Fața de etanșare: Ra ≤0.4μm. Profil: ±0,1mm. PTFE este moale cu o expansiune termică ridicată (135×10⁻⁶/°C) — toleranțe mai stricte decât acestea sunt dificil de menținut în mod constant. PTFE umplut cu sticlă atinge toleranțe mai stricte decât gradul virgin datorită fluxului rece redus.
MOQ: 1 piesă. Timp de livrare: piese plane (garnituri, știfturi): 3–7 zile. Piese turnate (inele de etanșare, seat-uri de supapă): 5–10 zile. Toate gradele în stoc. Toate piesele din PTFE manipulate cu mănuși și ambalate în ambalaj PE curat — nu atinge suprafețele de etanșare din PTFE fără mănuși înainte de instalare.
Date structurate încorporate · Eligibil pentru rezultate bogate Google FAQ
Solicită o ofertă
Trimite-ți desenul.
Obține o ofertă.
Fiecare solicitare include o revizuire DFM — fezabilitatea toleranței, confirmarea materialului și abordarea procesului înainte de începerea producției. MOQ 1 piesă.
24hr
Răspuns la ofertă
MOQ 1
Prototipuri OK
ISO
9001:2015
📐
Revizuire DFM pentru fiecare solicitare
Fezabilitatea toleranței, strategia de fixare și confirmarea materialului. Feedback specific și acționabil — nu respingeri generice.
🎯
Inspecția primului articol — Standard
Raport FAI pentru fiecare lot nou. Certificări de material și tratament de suprafață incluse cu fiecare livrare.
🔄
Același proces: prototipare până în producție
Planul de proces din prototipul dumneavoastră se aplică loturilor de producție. Fără re-qualificare atunci când scalați.
⚙
Frezare CNC 3 / 4 / 5-Axis + Strunjire
