Finisare în masă pentru degroșare consistentă, rotunjirea muchiilor și netezirea suprafețelor — toate suprafețele simultan, inclusiv caracteristicile interne pe care un instrument manual nu le poate ajunge în mod constant. Lot de 1 până la peste 500 de piese, rază de colț controlată de 0,05–0,3 mm, Ra îmbunătățit de la 3,2 la 0,8 într-un singur ciclu.
Finisare în masă — Toate suprafețele, toate muchiile, într-un ciclu
Finisarea vibratorie plasează piesele într-un vas cu mediu abraziv și aplică mișcare vibratorie. Mediul atinge fiecare suprafață accesibilă a fiecărei piese simultan. Caracteristici externe, buzunare interne, caneluri, găuri transversale și geometrie complexă toate sunt deburrate și îmbunătățite superficial într-un singur ciclu, fără manipulare pe fiecare piesă.
Aceasta este principalul avantaj față de deburring manual: un ansamblu hidraulic cu 30 de intersecții prin găuri necesită 30 de operațiuni manuale individuale de deburring, dependente de operator. Aceeași piesă într-un cuvă vibratoare are toate cele 30 de intersecții deburrate simultan într-un ciclu de 45 de minute, cu rezultate consistente și controlate.
Selecția mediului determină rezultatul. Mediile ceramice deburrază agresiv și rotunjesc marginile (Ra 3.2 până la 0.8 μm). Mediile din plastic lustruiesc delicat metalele mai moi fără a îndepărta materialul în exces. Bilele de oțel lustruiesc până la un finisaj strălucitor (Ra 0.2 μm) fără a tăia. Selectăm mediile în funcție de condiția necesară a marginii, finisajul suprafeței, material și toleranță.
Selecția Media Determină Finisajul — Debavurat, Polizat sau Oglindă
Media ceramică — Debavurat agresiv și rotunjirea marginilor
Oxid de aluminiu legat în media ceramică sunt forța de muncă a finisajului vibrațional pentru debavurat agresiv și rotunjirea marginilor pe toate metalele. Disponibil în forme triunghi, cilindru, stea și pană: triunghiuri pentru caracteristici externe, cilindri pentru găuri și canale, stele pentru canale încastrate. Durabile, dense și de lungă durată.
Un ciclu standard de 40–60 de minute de ceramică produce: raza marginii 0,05–0,15 mm; Ra îmbunătățit de la 3,2 um, finisaj brut, la aproximativ 0,8–1,2 um; toate bavurile sunt eliminate de pe marginile accesibile. Extinderea la 90–120 de minute produce raze ale marginilor de până la 0,3 mm. Îndepărtarea materialului este de 0,01–0,05 mm pe suprafață — găurile de precizie și suprafețele de etanșare trebuie să fie mascate înainte de finisarea vibratoare.
Media din plastic — Lustruire delicată pentru metale moi
Media din plastic din poliester sau rășină uree este mai moale decât ceramică — rotunjire mai puțin agresivă a marginilor și îndepărtare minimă a materialului. Potrivit pentru materiale mai moi (aluminiu, alamă, cupru, turnare din zinc) și piese unde trebuie păstrate toleranțe dimensionale stricte. În compusul de lustruire (doar săpun, fără abraziv) produce un finisaj pre-anodizare strălucitor pe aluminiu cu Ra 0,4 um.
Media din plastic este frecvent utilizată ca a doua etapă după ceramică: ceramic pentru deburring, apoi plastic pentru îmbunătățirea cosmetică a suprafeței. Această secvență în două etape realizează deburring complet și o finisare strălucitoare înainte de anodizare într-o singură operație de lot. Foarte eficient pentru carcasele turnate din aluminiu înainte de anodizarea neagră.
Bile de șlefuire din oțel — lustruire oglindă, stres compresiv
Bilele din oțel durificat nu taie — ele lustruiesc suprafața prin deformare plastică compresivă, aplatizând vârfurile microscopice ale suprafeței fără a îndepărta materialul în exces. Rezultatul este o finisare strălucitoare aproape de oglindă (Ra 0,2 um) și un strat de suprafață supus stresului compresiv, care îmbunătățește durata de viață în oboseală. Cel mai potrivit pentru piese decorative din alamă, cupru și aluminiu.
Aplicații includ: fitinguri decorative din alamă, suprafețe de contact ale pinilor de conectare (rezistență redusă la contact), și piese de cameră din aluminiu care necesită o finisare lucioasă non-direcțională. Șlefuirea cu bile din oțel nu deburring — un ciclu de deburring din ceramică sau plastic trebuie să îl precede dacă este necesar deburring-ul. Procesul utilizează doar compus cu săpun, fără abraziv — piesele ies lucioase și curate și sunt gata pentru placare.
Specificații finisare vibratoare — Ce stabilim și documentăm
Toți parametrii de proces pe fișa de traseu. Media, compusul, timpul de ciclu și mascarea confirmate la DFM înainte de prima serie de producție.
| Parametru | Specificație | Cum o controlăm | Măsurare |
|---|---|---|---|
| Tipul și forma media | Bile ceramice / plastice / din oțel conform specificațiilor DFM Per material, țintă Ra și rază de colț necesară |
Tipul de mediu și formă pe cardul de traseu. Boluri dedicate pentru lustruirea cu bile de oțel pentru a preveni contaminarea cu bile de oțel a ciclurilor ceramice. | Comparare vizuală a razei de colț față de referință. Profilometrul Ra pe piese cu indicație Ra. Raza de colț măsurată la calificarea DFM. |
| Timp de ciclu | Deburring ușor de 20 min / Standard de 45–60 min / Rază mare de 90–120 min Per material și raza de colț necesară |
Controlat de temporizator. Timpul ciclului conform cardului de traseu. Timpul extins pentru raza mai mare de colț necesită semnătura supervizorului înainte de a continua. | Raza de colț măsurată la primul exemplar la calificarea DFM. Re-măsurare la schimbarea dimensiunii lotului. |
| Compus | Compus de tăiere ceramică / Compus de lustruire plastic și oțel / Clătire finală Per tip de mediu |
Concentrația compusului conform SOP. Verificată și completată zilnic. pH monitorizat pentru a preveni păstrarea sau decolorarea piesei. | Verificare vizuală pentru păstrarea sau reziduul de compus după finalizare. Înregistrare verificare pH a apei de clătire. |
| Maskare | Orificii de precizie H7/H6 / Suporți de etanșare / Forme critice de șurub Per specificația DFM |
dopuri de cauciuc și ceară pentru caracteristici de precizie. Specificație de maskare pe diagrama cardului de traseu. Confirmată înainte de încărcarea bolului. | Verificare dimensiuni post-ciclu pe caracteristicile mascate la primul exemplar. Verificare vizuală pentru menținerea maskării pe toată durata ciclului. |
| Raportul de încărcare a bolului | Umplere 60–70% / În mod obișnuit 3:1 mediu față de piese după volum Pe volumul bolului și geometria părților |
Specificația de încărcare pe fișa de traseu. Raportul adecvat al mediilor previne contactul între părți în interiorul bolului în timpul funcționării. | Inspecție vizuală pentru urme de contact între părți după fiecare ciclu. Verificarea razei marginii pe un eșantion de producție. |
| Îndepărtarea materialului | Cermică: 0,01–0,05 mm / Plastic: 0,002–0,01 mm / Bile de oțel: aproape zero Pe tipul de mediu și timpul de ciclu |
Alocație de stoc la DFM pentru găuri de precizie adiacente suprafețelor finisate prin vibrare. Maskarea este protecția principală. | Compararea cu CMM sau micrometru prima dată dacă toleranța este critică. Maskarea de rutină a tuturor găurilor de precizie ca standard. |
Proiecte reale de finisare vibratoare — Metodă, Provocare și Rezultat
Trei lucrări de finisare vibratoare de producție cu medii reale, parametri de ciclu și rezultate măsurate.

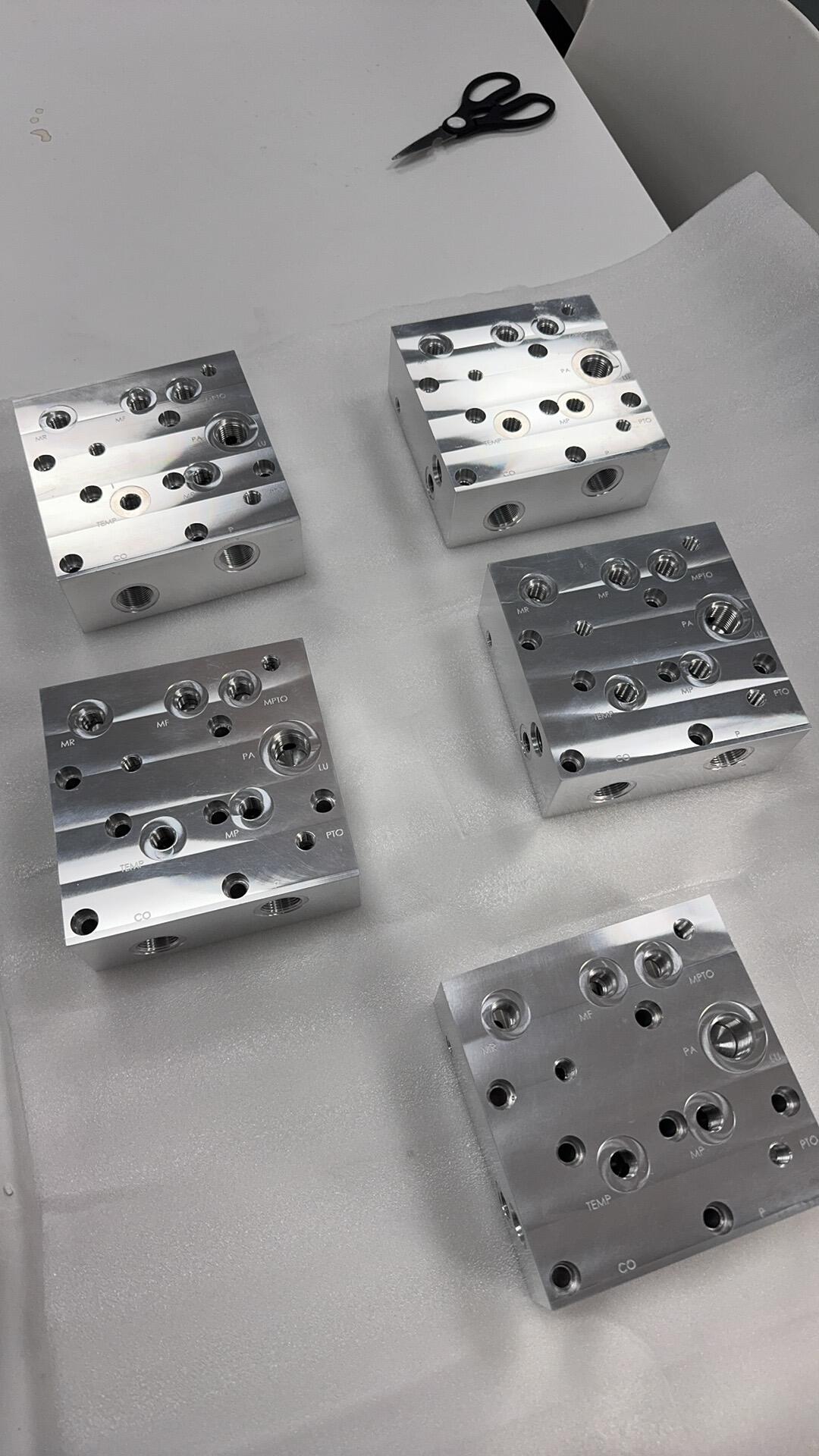

Manifold hidraulic — 18 găuri transversale deburrate, raza marginii 0,1 mm, 60 min pentru 48 bucăți
Carcase turnate sub presiune — Debavurare și lustruire din plastic, Uniformitate culoare anodizare neagră DeltaE 0.7
Pinuri de conectare din cupru — Lustruire cu bile de oțel Ra 0.2 um, Fără reject-uri de placare pe 60.000 de bucăți
Când vibrația este alegerea potrivită — și când să folosiți o alternativă
Finisare vibratoare — Răspunsuri tehnice
Întrebări tehnice cheie despre specificarea finisării vibratoare pentru piese prelucrate prin CNC.
Media ceramică elimină aproximativ 0,01–0,05 mm pe suprafață în timpul unui ciclu standard de 40–60 de minute. Media plastic fină elimină 0,002–0,01 mm. Șlefuirea cu bile de oțel elimină practic zero material — este doar deformare compresivă.
Pentru cele mai multe suprafețe externe, în limitele normale ale toleranței de desen de plus sau minus 0,1 mm sau mai permisiv, nu este nevoie de compensare prefinisare. Pentru bore precise H7/H6, diametre de etanșare a arborelui și diametre de pitch ale șuruburilor: mascați caracteristica înainte de finisarea vibratoare. Regula practică: dacă toleranța desenului este plus sau minus 0,05 mm sau mai strictă pe o caracteristică, mascați-o înainte de a pune în vas.
Da, cu forma și dimensiunea corectă a media. Media cilindrică (5x5 mm sau 5x10 mm) poate intra în găuri cu diametru de aproximativ 4 mm și poate contacta marginile de intersecție din interior. Pentru găuri mai mici (2–4 mm): folosiți media cilindrică mică sau media conică cu bilă. Pentru găuri foarte adânci cu raport L/D mai mare de 5, media poate să nu ajungă la adâncimea completă — suplimentați cu unelte de deburring rotative sau TEM pentru caracteristici interne adânci.
După finisare: verificați trecând o sondă de sârmă calibrată prin fiecare intersecție. Sonda trebuie să treacă fără rezistență în toate cele 4 cadrane. Orice rezistență declanșează deburringul țintit al acelei intersecții înainte ca piesa să continue.
Da — cantitatea minimă de comandă este de 1 piesă. O piesă unică este procesată în vas cu media compatibilă. Dacă geometria piesei este fragilă sau neobișnuită, o procesăm într-un compartiment dedicat pentru o singură piesă sau cu un raport media-piesă de 4:1 pentru a preveni contactul între piese.
Pentru prototipuri individuale recomandăm o rulare de calificare pentru a confirma raza de colț și Ra pe piesa reală înainte de a stabili specificațiile procesului pentru producție. Rularea de calificare durează 45–60 de minute și produce datele dimensionale necesare pentru redactarea specificației procesului de producție.
Finisare vibratoare: bolul vibrează la 25–50 Hz, creând o acțiune continuă de rostogolire și alunecare a mediului peste piese. Mai delicat decât tăvălirea și potrivit pentru piese fragile și componente de precizie. Mediul alunecă în adâncituri și caracteristici interne mai eficient decât într-un butoi rotativ.
Tăvălirea în butoi: piesele cad în cascade într-un cilindru înclinat rotativ. Mai agresiv — mai rapid pentru îndepărtarea aspră pe turnări robuste și ștanțări, dar cu un risc mai mare de impact între piese. Nu este potrivit pentru piese fragile sau cu pereți subțiri CNC.
Folosim finisarea vibratoare pentru toate piesele prelucrate CNC — este mai controlabilă și mai delicată decât tăvălirea în butoi pentru componente de precizie.
