Șlefuire-
șlefuire cu nisip-
ing
Șlefuire controlată cu medii pentru a produce o suprafață mată sau satinată uniformă — eliminând fiecare semn de unealtă și linie de alimentare pentru a crea un substrat vizual și funcțional consistent pentru anodizare, pulbere de acoperire și vopsire. Trei tipuri de medii, mascarea precisă, toate metalele.
Impact controlat cu medii —
Textură uniformă pentru rezultate consistente în etapele următoare
Șlefuirea cu nisip propulsează medii abrazive cu viteză controlată împotriva suprafeței metalice — fiecare particulă impactează și deformează o zonă microscopică, înlocuind urmele de prelucrare aleatorii cu o textură uniformă, izotropă. Rezultatul este o suprafață care arată și se comportă în mod constant din orice direcție — cheia pentru o absorbție uniformă a culorii anodizate și o aderență fiabilă a acoperirii.
Diferența critică față de lustruire: șlefuirea cu ștampilă nu face suprafața mai netedă — o face texturată uniform. Suprafața prelucrată are urme ale instrumentului la adâncimi variate; suprafața șlefuită cu ștampilă are un Ra controlat și constant. Această textură uniformă este exact motivul pentru care anodizarea peste aluminiu șlefuit cu mărgele de sticlă produce o culoare consistentă și de ce acoperirea cu pulbere aderă fiabil pe oțel șlefuit cu ștampilă.
Selecția mediului determină rezultatul. Mărgelele de sticlă produc un satin fin compresiv (Ra 1.6–2.4 μm) — standardul pentru pre-anodizare aluminiu. Gloanțele de oțel produc un mat agresiv (Ra 3.2–6.3 μm) — standardul pentru pre-vopsirea oțelului. Alumina produce un profil de ancorare ascuțit și angular pentru aderența la pulverizare termică. Confirmăm tipul de mediu, presiunea și mascarea la DFM înainte de prima serie de producție.

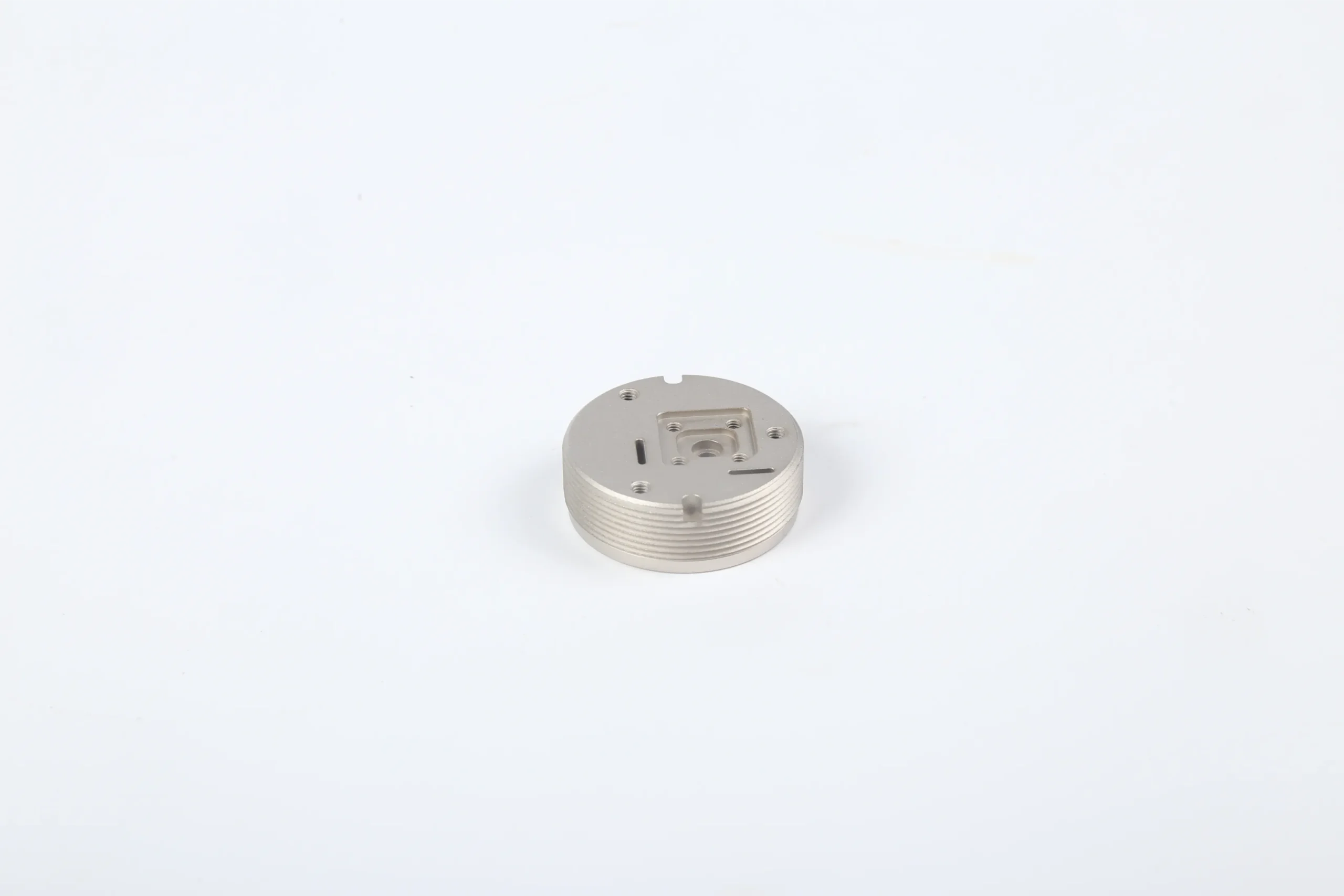

Medii potrivite pentru fiecare substrat —
și pentru fiecare proces downstream

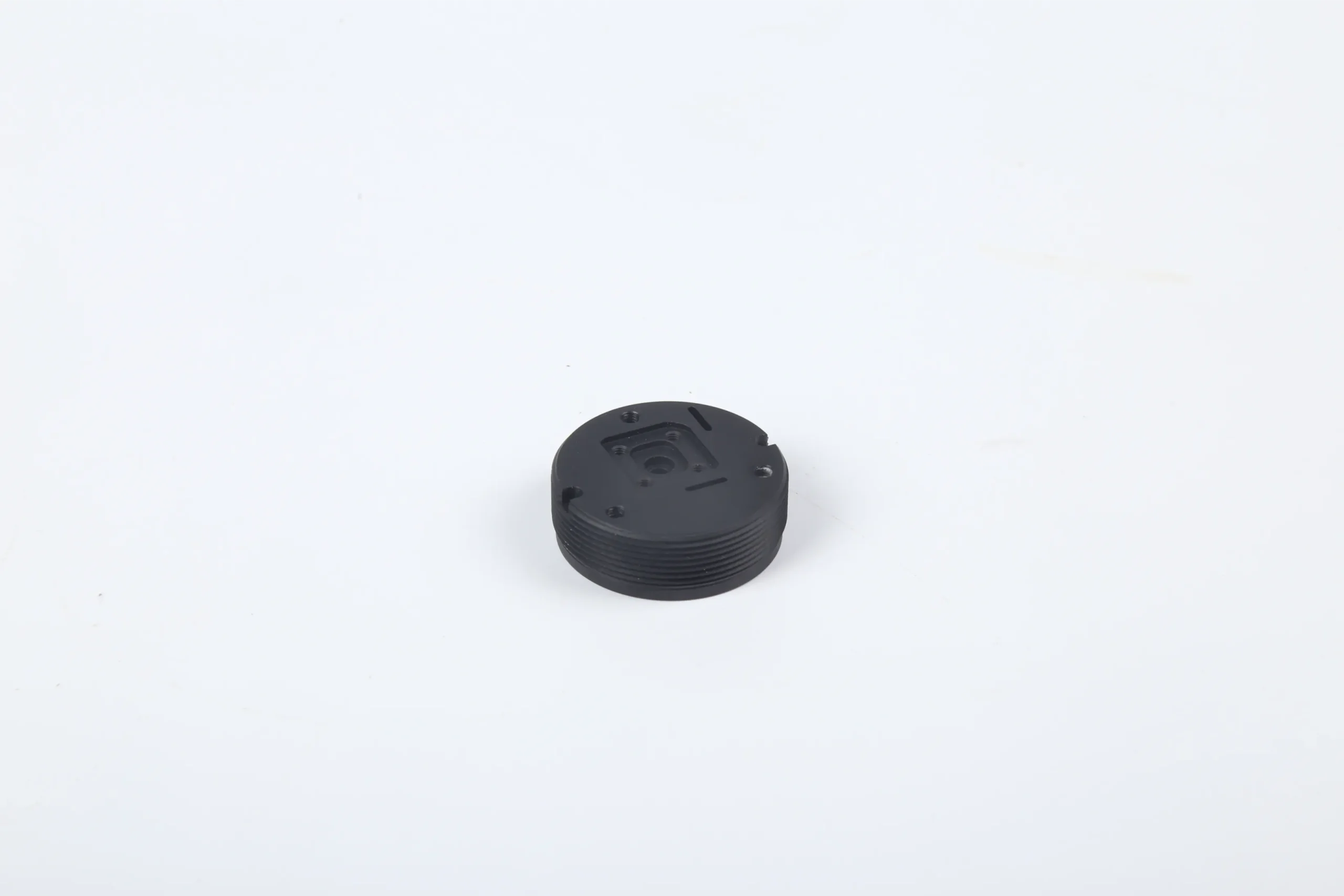

Mărgelușă de sticlă — Satin fin (Standard pre-anodizare)
Mărgelușe sferice de sticlă (SiO₂, 50–300 μm) produc o textură fină și uniformă de satin prin ciocănire comprimată — fiecare mărgeluță sferică impactează și deformează plastic o mică suprafață fără a tăia. Rezultatul este o suprafață consistentă Ra 1,6–2,4 μm, izotropică. Deoarece textura nu are direcție preferată, anodizarea peste aluminiu șlefuit cu mărgele de sticlă produce absorbție perfect uniformă a vopselei pe întreaga piesă — inclusiv suduri, adâncituri și geometrie complexă.
Șlefuirea cu mărgele de sticlă introduce de asemenea tensiune reziduală comprimată la suprafață (50–100 μm adâncime) — benefică pentru durata de viață a oboselii pieselor structurale din aluminiu. De aceea, șlefuirea cu mărgele de sticlă (ciocănire comprimată) este uneori specificată ca operație finală pe piese din aluminiu pentru aviație, indiferent de cerințele de aspect. Mărgelele de sticlă sunt tratamentul prealabil corect pentru toate aliajele de aluminiu din seria 6000 și 7000 înainte de anodizarea de tip II — standardul industriei pentru electronice de consum și fabricarea de carcase de precizie.
Grau de oțel / abraziune mată — agresivă (înainte de vopsire / ISO 8501)
Grau de oțel (sferic) și abraziune de oțel (angular) sunt mai dense și mai dure decât mărgelele de sticlă — producând o profilare a suprafeței mai agresivă (Ra 3,2–6,3 μm). Standardul ISO 8501 pentru pregătirea pentru acoperiri protective industriale pe oțel. Particulele ascuțite de nisip de oțel creează vârfuri ascuțite care asigură o interblocare mecanică maximă pentru vopsea, grund de fosfat de zinc și acoperire pudră. Șocul de oțel elimină, de asemenea, stratul de zgură de la calandru — stratul de oxid de fier de la laminarea la cald care cauzează defecte premature ale acoperirii dacă rămâne în loc.
Gradele de curățenie ISO 8501: Sa 2 (sângerare comercială): majoritatea contaminanților eliminați; Sa 2.5 (sângerare aproape albă): toate zgura de la calandru, rugina și uleiul eliminate — standardul pentru cele mai multe acoperiri industriale; Sa 3 (sângerare metal alb): metal strălucitor complet curat — necesar pentru serviciul de imersie și medii de coroziune severă. Specificăm nivelul corect de curățenie din specificația de acoperire la DFM.
Alumina — Profil angular (Spray termic și pregătire pentru strat de legătură)
Oxidul de aluminiu (Al₂O₃) este cel mai dur media de sablare obișnuită — particule unghiulare produc un profil de suprafață foarte agresiv, cu vârfuri ascuțite (Rz 30–75 μm). Ideal pentru adherența stratului de acoperire prin spray termic (ceramică sprayată prin plasmă, carbura HVOF), procese de spray rece și lipirea structurală unde este necesară o interblocare mecanică maximă între strat și substrat. Autoascuțire: particulele unghiulare se fracturează la impact și expun margini de tăiere proaspete.
Controlăm presiunea de sablare (3–5 bar), distanța de stand-off (150–250 mm) și unghiul duzei pentru a obține adâncimea profilului de ancorare dorită. Piesele trebuie acoperite în termen de 4 ore de la sablare pentru a preveni reoxidarea suprafeței și degradarea pregătirii pentru aderență. Pentru piese din titan: în 90 de minute — filmul TiO₂ se formează rapid după sablare. Coordonăm programarea pentru sablare și aplicarea stratului pentru a nu pierde niciodată fereastra de timp.
Specificații pentru șlefuirea cu nisip — Ce stabilim, monitorizăm și documentăm
Toți parametrii confirmați la DFM, documentați pe fișa de traseu și aplicați în mod consecvent pentru fiecare lot.
| Parametru | Specificație | Cum o controlăm | Măsurare |
|---|---|---|---|
| Medii de șlefuire | Mărgele de sticlă / Gloanțe de oțel / Granulație de oțel / Alumina Conform cerințelor procesului downstream |
Tipul mediului pe fișa de traseu. cabine dedicate de șlefuire pentru fiecare tip de mediu — fără contaminare încrucișată între mărgele de sticlă și granulație de oțel. | Comparare vizuală cu panoul de referință pentru șlefuire. Profilometru Ra pe părțile de primă execuție cu indicație Ra în desen. |
| Presiunea de șlefuire | 2–4 bar pentru mărgele de sticlă · 4–8 bar pentru granulație de oțel · 3–5 bar pentru alumina Conform mediului și substratului |
Regulator calibrat cu manometru vizibil operatorului. Verificat la începutul fiecărui lot. Înregistrat pe semnătura de acceptare a lotului. | Ra pentru suprafața de primă execuție comparativ cu referința. Citirea presiunii înregistrată pe fișa de acceptare a lotului. |
| Maskare | Toate firele M3+, găurile H8 mai strânse, suprafețe de etanșare, suprafețe de precizie Conform specificației de mascarea DFM |
dopuri din cauciuc, capace filetate, ceară, bandă de șoc. Verificat de supervisor înainte de intrarea în dulap. | Verificare vizuală de mascarea înainte de șlefuire. Verificare dimensiuni post-șlefuire pe caracteristicile mascate pe primul lot. |
| Curățenie ISO (Oțel) | Sa 2 / Sa 2.5 / Sa 3 conform ISO 8501 Conform specificației de acoperire |
Plăci de referință pictoriale ISO 8501-1 în zona de șlefuire. Comparare de către operator după fiecare lot. | Comparare vizuală cu standardul pictorial ISO 8501-1. Documentată pe fișa de acceptare a lotului. |
| Manipulare după șlefuire | Suflare cu azot · inspecție vizuală · pungă sigilată în 30 min Obligatoriu pentru aluminiul pre-anodizare |
Oprit dur 30 de minute — piesele care nu sunt ambalate în 30 de minute sunt re-șlefuite. Cronometrul începe la ieșirea din dulap. | Jurnal de cronometrare pe fișa de acceptare a lotului. Pungă de polietilenă sigilată cu desicant pentru piesele pre-anodizare. |
| Ra obținut | Mărgele de sticlă: 1.6–2.4 μm · Gloanțe de oțel: 3.2–6.3 μm · Alumina: 2.0–6.3 μm Conform mediului și substratului |
Procesul standard produce un interval cunoscut de Ra. Presiunea sau dimensiunea mediului sunt ajustate pentru cerințe non-standard de Ra. | Contact profilometru ISO 4287 pe primul lot cu mențiune Ra. Inspecție de probă pe loturile de producție. |
Proiecte reale de șlefuire cu nisip — Specificație, Provocare, Rezultat Măsurat
Trei lucrări de sablare cu nisip de producție, cu tipuri reale de medii, procese downstream, provocări și rezultate verificate.
Panouri de instrumente — Anodizare cu mărgele de sticlă, culoare neagră consistentă
Suporturi pentru echipament — ISO Sa 2.5, pre-vopsire cu pulbere, spray de sare 100 de ore
Corpuri valve din Ti — Blast cu alumina + acoperire ceramică Cr₂O₃ prin plasmă, legătură 38–44 MPa
Șlefuirea cu nisip de către Material — Medii, Presiune și Note Cheie
Șlefuire cu nisip — Răspunsuri tehnice
Întrebări tehnice specifice despre specificarea șlefuirii cu nisip pentru piese metalice prelucrate CNC.
Mărgele de sticlă este singurul mediu corect pentru pre-anodizare aluminiu. Nu folosiți granulație de oțel sau nisip de oțel — granulația de oțel lasă particule de fier încorporate în suprafața aluminiului, creând pete întunecate și împiedicând o anodizare uniformă. Nu folosiți alumina pe aluminiu pentru anodizare — particulele libere de alumina contaminează baia de anodizare și cauzează pete.
Ra de mărgele de sticlă 1.6–2.4 μm este ținta. Acest Ra produce o absorbție uniformă a vopselei atât în anodizarea clară, cât și în cea colorată de tip II. Pentru anodizarea dură de tip III, suprafața pre-șlefuită contează mai puțin — banda de 240 grit sau mărgele de sticlă sunt ambele acceptabile.
Manipulare critică: după șlefuirea cu mărgele de sticlă, aluminiul se recontaminează cu ulei din aerosoli aerieni în câteva ore. Se suflă cu azot uscat și se sigilează în pungi din polietilenă în 30 de minute. Piesele rămân sigilate până la baia de anodizare.
Sa 2.5 este minimul standard pentru vopsirea în pulbere. Sa 2.5 (șlefuire aproape albă) elimină toate cojile de la mașină, rugina și contaminarea — doar cea mai slabă decolorare a umbrei este permisă. Majoritatea producătorilor de sisteme de vopsire în pulbere solicită Sa 2.5 pentru garanția de aderență.
Sa 3 (șlefuire cu metal alb) este necesară pentru serviciul maritim, imersia chimică și liniile de rezervoare. Pentru vopsirea în pulbere standard pentru exterior și industrială, Sa 2.5 este suficientă și mai economică decât Sa 3.
Evaluăm curățenia în raport cu standardele ilustrate ISO 8501-1 după fiecare lot. Nivelul de curățenie este înregistrat pe semnătura lotului și disponibil în documentația de calitate pentru înregistrările inspecției vopselei dvs.
Da — mascarea este obligatorie și documentată în DFM. Măștile standard acoperă: toate șuruburile M3 și mai mari (dopuri din cauciuc sau capace filetate), toate găurile de precizie H8 și mai strânse (dopuri din cauciuc cu toleranță strânsă) și toate suprafețele de etanșare și suprafețele șlefuite (bandă de șlefuire).
Specificația de mascarea este pe cardul de rută cu un diagram. Aceeași mască aplicată pentru fiecare lot. Supervisorul verifică mascarea înainte ca piesa să intre în cabina de șlefuire. După șlefuire: mascarea este îndepărtată și caracteristicile mascate sunt verificate dimensional la primul exemplar.
În termen de 4 ore într-un mediu uscat interior (<70% umiditate relativă). În condiții de umiditate sau expunere în aer liber: în 1–2 ore. Rugina rapidă se formează pe oțelul curățat cu șlefuire cu nisip — nu este vizibilă inițial, dar degradează aderența vopselei.
Pentru spray termic: 1–2 ore. Pentru titan: 90 de minute (filmul TiO₂ se formează mai repede decât oxidul de oțel).
Coordonăm programarea pentru șlefuire și grunduire astfel încât ieșirea din cabina de șlefuire să alimenteze direct linia de aplicare a grundului în intervalul de 4 ore. Dacă programul se întârzie, piesele sunt re-șlefuite înainte de grunduire — niciodată peste rugina rapidă.
