Прецизионная обработка
Части уплотняющей поверхности
Элементы уплотнения с прецизионной ЧПУ — Ra 0.1 мкм на поверхностях металлическое уплотнение, плоскость ≤ 0.003 мм, текстура поверхности контролируется для постоянного сжатия уплотнительного кольца и прокладки. Статические, динамические и faces-поверхности уплотнения для высокого давления и вакуумных применений.
Ра 0,1µm
Отделка уплотнения
≤0,003mm
Плоскостность
Контролируемый
Укладка поверхности
ЧАСТЬ ЧПУ · SFP-000 МЕТАЛЛИЧЕСКАЯ УПЛОТНИТЕЛЬНАЯ ПОВЕРХНОСТЬ · НАСЛОЕННАЯ · Ra 0.1
ISO 9001 · НАСЛОЕННАЯ + ШЛОВАННАЯ
Окружная укладка
Уptрeзiвка O‑кольца ±0.02
Высокий-P · Вакуум · Химический · Аэрокосмический · Медицинский · Клапан
Сферы применения
СУС316L · 440C · 42CrMo4 · Ти · Инконель
Материалы
48hr Котировка · 7-дневный прототип
Сервис
Ра 0,1 мкм
Поверхность уплотнения — отделка
металл по металлу класс
металл по металлу класс
≤0,003 мм
Плоскостность уплотняющей поверхности
класс статического уплотнения
класс статического уплотнения
Контролируемый
Структура поверхности
для деформации уплотнительного кольца
для деформации уплотнительного кольца
7 дней
самая быстрая доставка
заказы прототипов
заказы прототипов
обсуждения машиностроительных задач
задачи уплотняющей поверхности деталей
Уплотняющие поверхности — единственная точка, где жидкостная система либо протекает, либо нет — контроль отделки поверхности, плоскостности и текстуры на этом интерфейсе определяет надежность всей системы.
✨
Ra 0,1 мкм уплотнение металла
Металлические поверхности уплотнения требуют Ra 0,1 мкм для формирования герметичного контакта. Поверхность должна быть свободна от заусенцев обработки, микропризывов или каких-либо дефектов поверхности, которые создают путь утечки. HXC достигает Ra 0,1 мкм с помощью специализированной шлифовки или суперфинишной обработки.
📐
Плоскость для статических уплотнений
Статические уплотнительные плоскости (уплотнитель, кольцевой уплотнитель) должны быть плоскими до ≤ 0,003 мм — любая волнистость сосредотачивает уплотняющую силу на выступах и создает потенциальный путь утечки в зонах с пониженной формы. Гиперфрезерование и шлифование поверхности уплотнений HXC с контролируемым по температуре измерением.
🔬
Контроль текстуры поверхности
Для уплотнений лицевых уплотнений O-образной уплотнительной поверхности текстура поверхности (направление слоя, профиль Rz) определяет посадку уплотнителя O-образной формы. Требуется конкретный рисунок укладки (по окружности или спиральный) — случайная текстура обработки неприемлема для критического уплотнения.
Наша работа
Запросить аналогичную деталь →

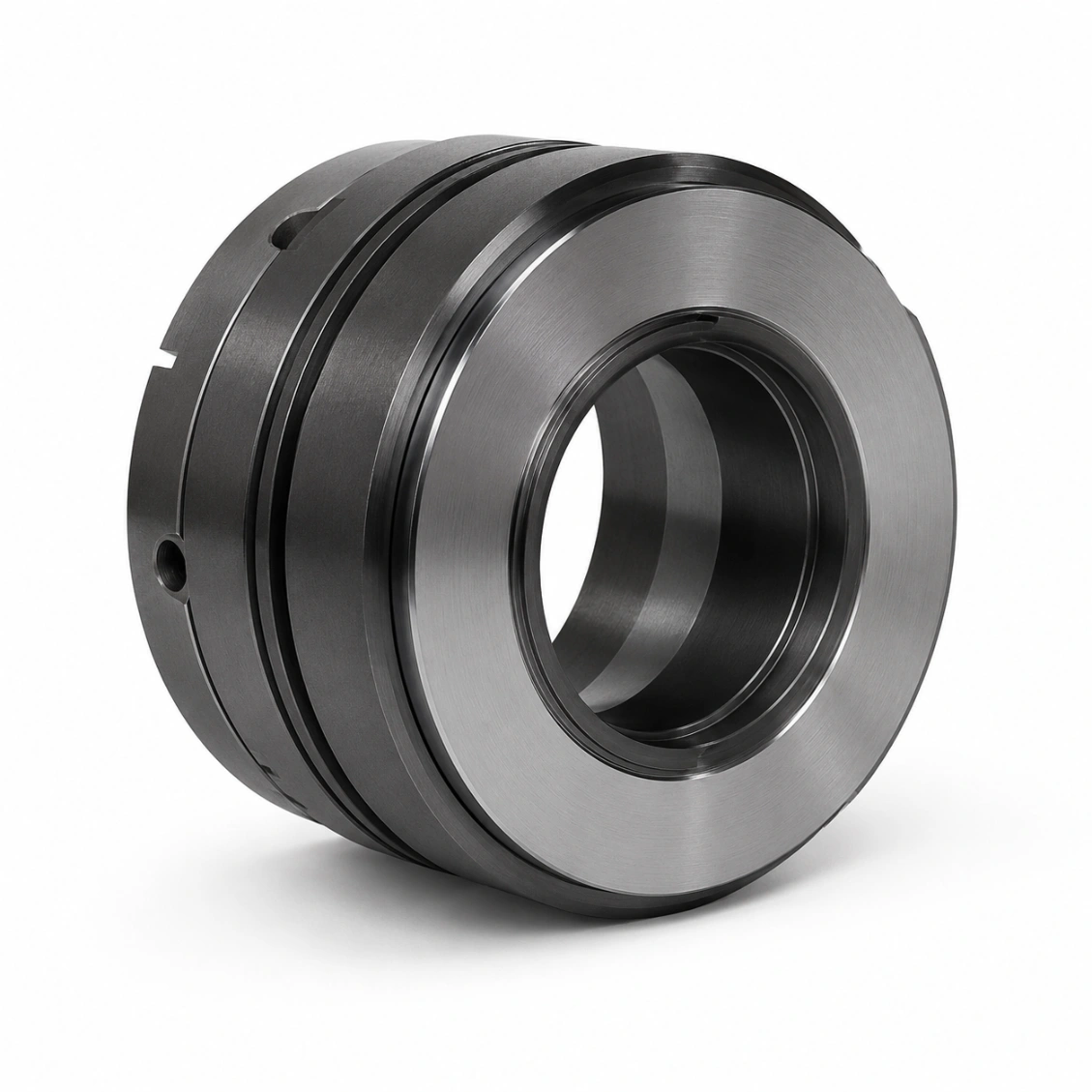

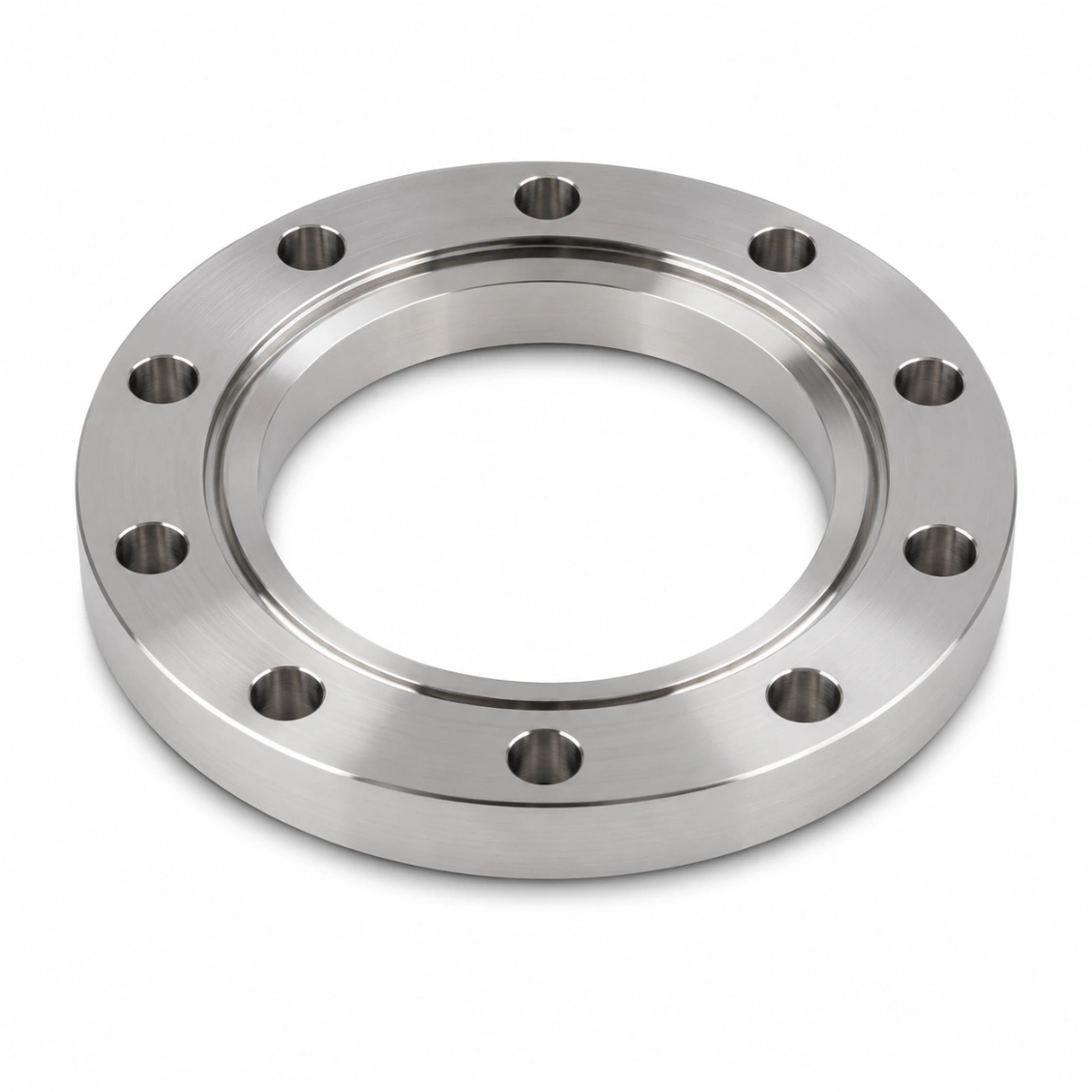

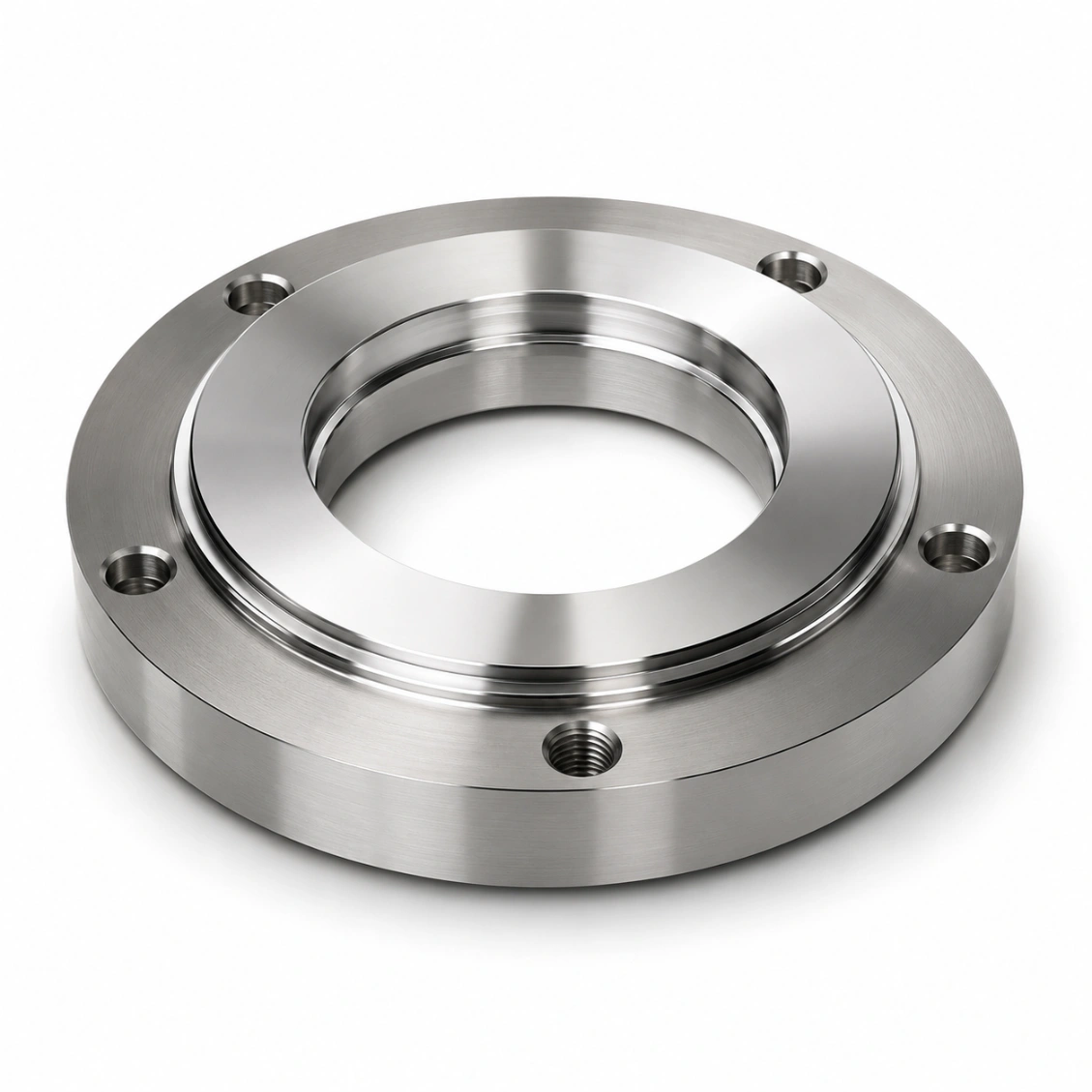

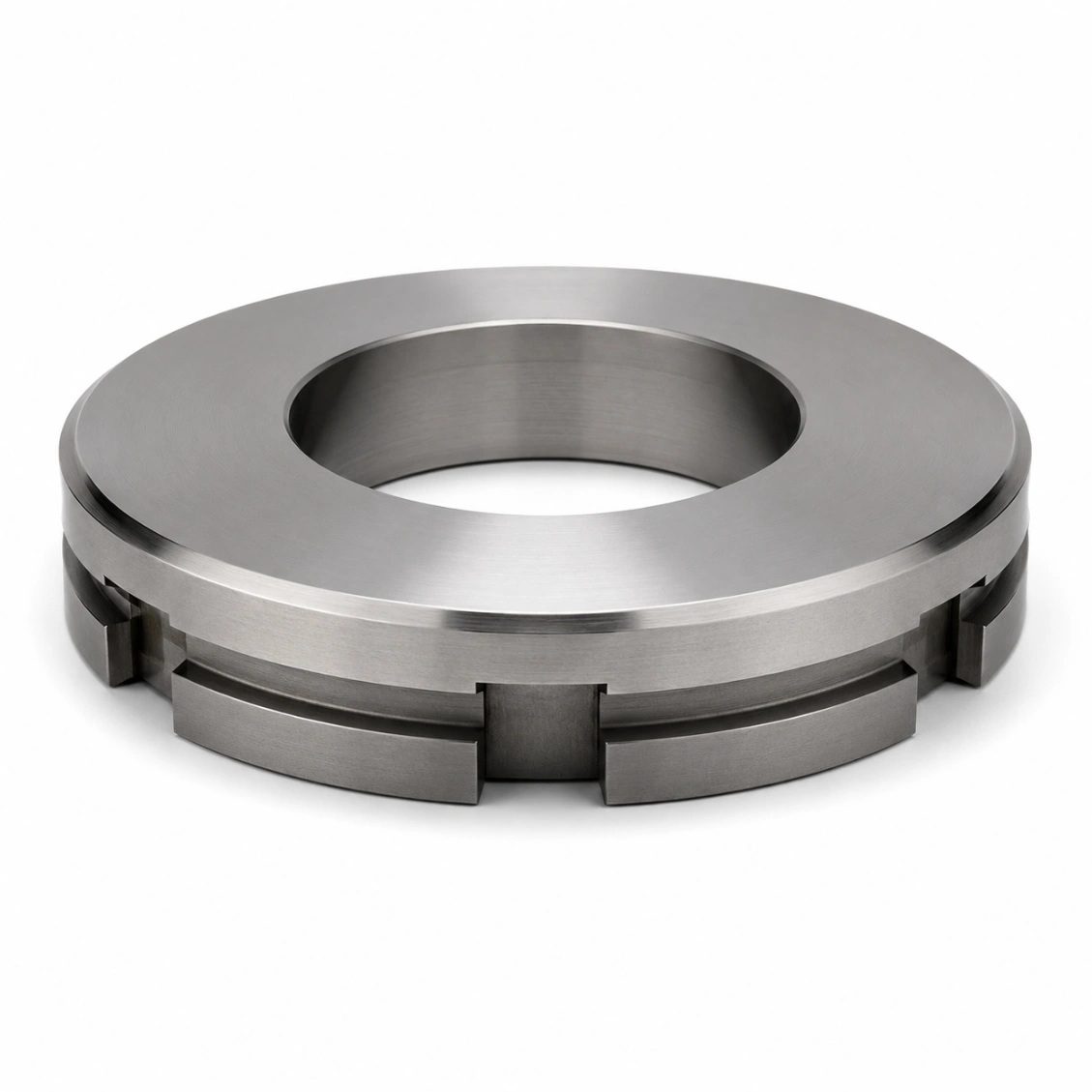

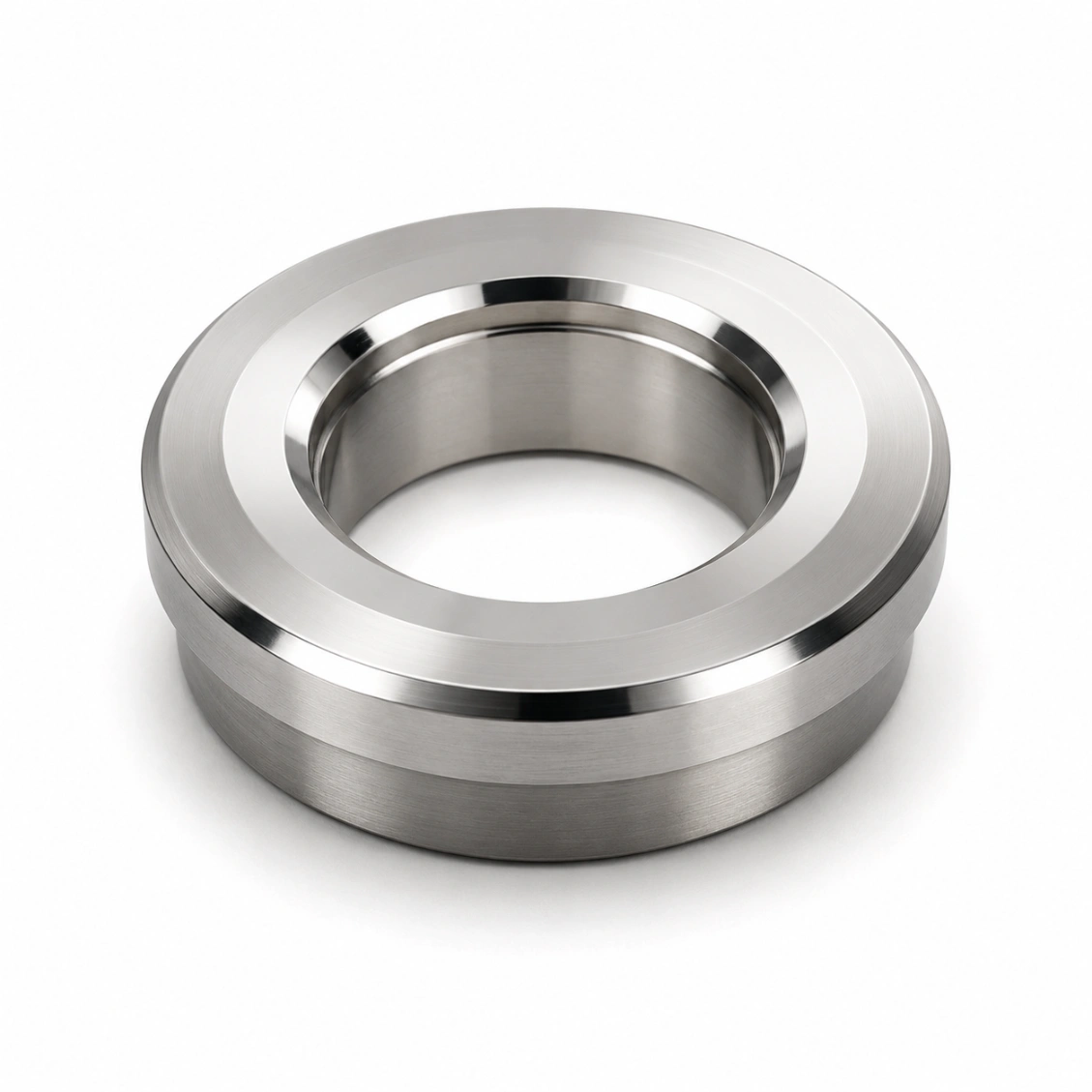

Детали уплотняющих лиц, которые мы изготовили
Настоящие детали, обработанные на ЧПУ — проверены и поставлены заказчику.
Возможности и допуски
Что мы можем предоставить
Типичные характеристики для этого типа продукции. Подтвердите точные требования в запросе.
| Металлическое уплотнение Ra | 0,1 мкм (шлифованный или полированный) |
| Уплотнение лица кольца упора Ra | 0,4 мкм с контролируемым слоем |
| Плоскостность (статическое уплотнение) | ≤ 0,003 мм |
| Плоскостность (уплотнение O-ринга) | ≤ 0,008 мм |
| Контроль шероховатости поверхности | По окружности или спиралью |
| Проверка | Профилометрия + карта плоскостности CMM |
| Материалы | СУС316L/440C, 42CrMo4, Ти, Инконель |
| Финиш | Полировка шлифованием, полировка до сверхтонкой обработки |
| Инспекция | Профилометрия Ra + плоскостность CMM |
| Срок изготовления (прототип) | 7–10 дней |
| Срок изготовления (партия) | 12–18 дней |
| Герметичность | Доступно — тест парного образца |
Как работает
От чертежа до готового изделия
Загрузите свой чертёж — обзор DFM, токарная/фрезерная обработка, испытание давлением/утечкой по мере необходимости и отправка в установленный срок.
01
Загрузить чертеж
STEP, DXF, PDF. Укажите спецификации канала, стандарты резьбы и требования к уплотнению.
02
DFM и коммерческое предложение
Бесплатная оценка DFM — доступ к каналу, осуществимость заусенцев, стратегия уплотняющей поверхности. Коммерческое предложение в течение 48 ч.
03
Машина и тест
Обработкa станком с числовым управлением, удаление заусенцев, очистка, контроль CMM, тест на давление/герметичность согласно спецификации.
04
Доставка по всему миру
Отчет об инспекции + протоколы испытаний прилагаются. DHL / FedEx / морские перевозки.
Отзывы
Доверяют инженеры по всему миру
★★★★★
"Глубокие перфорированные каналы были идеально заусернены — заусенцев не обнаружено при входном контроле. Испытание на герметичность пройдено с первого раза. Доставка точно по графику."
MK
Мартин К.
Инженер по гидравлическим системам · Германия
★★★★★
"Мы закупаем прецизионные корпуса клапанов и распределительные блоки у HXC. coaxial性 отверстий стабильно в пределах 0,005 мм,Ra уплотняющей поверхности проверено в каждой партии."
SL
Софи Л.
Менеджер по закупкам · Франция
★★★★★
"HXC сразу понял требования к чистоте наших распределительных пластин для газораздачи полупроводников. Пакет документации был полным и прослеживаемым."
JT
Джеймс Т.
Процессный инженер · Россия
Часто задаваемые вопросы
Часто задаваемые вопросы об обработке посадочных поверхностей уплотнений
Ответы на вопросы по инженерии и закупкам от нашей команды.
Уплотнения металл-металл статические (конус, плоская, клиновидная кромка): Ra 0.1 мкм — достигается шлифованием или суперфинном. Уплотнения лиц кольцевых прокладок: Ra 0.4 мкм с контролируемым циркулярным расположением зерна. Поверхности уплотнений прокладок: Ra 0.8–1.6 мкм. КонФлат клиновидная кромка: Ra 0.2 мкм с радиусом острия кромки ≤ R0.1 мм. Поверхностная отделка измеряется профилометром в 3 позициях; указано в акте приемки.
Для уплотнений поверхности кольцевого прокладки (O-образных прокладок) требуется окружность укладки поверхности (концентрическая обработка по штамповке, параллельная уплотнению кольцевой прокладки) — радиальная укладка создаёт путь утечки вдоль направления укладки. Программы HXC предусматривают специальный круглый фрезерованный или токарный проход для уплотняющих поверхностей — создаётся окружная фактура независимо от геометрии детали. Направление укладки проверяется оптическим контролем при увеличении 10×.
Металлопластиковые уплотнения металл-металлик: ≤ 0,003 мм плоскостность — обеспечивается шлифованием на прецизионной плиты. Для конических металлических уплотнений: точность угла конуса контролируется до ±0,05°. Для концевого лезвийного уплотнения ConFlat: геометрия лезвия (высота, угол, радиус вершины) проверяется контактным профилометром.
Ra 0,1 мкм измеряется с помощью калиброванного контактного профилометра (радиус кончика щупа ≤ 2 мкм) на 3 положениях на уплотняемой поверхности. Для отшлифованных поверхностей: среднеквадратичное отклонение шероховатости (Ra) и Rz (максимальная высота) оба приводятся в отчёт. Для критических применений в космической отрасли и вакуумных системах: 5-точечное измерение Ra с статистической отчетностью. Сертификат калибровки профилометра включён в документацию качества.
Проточение: для плоских уплотняющих поверхностей, требующих плоскостности ≤ 0.003 мм и Ra 0.1 µm. хонинг: для цилиндрических уплотняющих каналов — достигается Ra 0.1 µm с контролируемым перекрестным рисунком. Суперфинение: осциллирующий абразивный процесс для внешних уплотнительных поверхностей — достигается Ra 0.05 µm. Электрополирование: для нержавеющих уплотняющих поверхностей, где важна химическая совместимость.
Да — проверка утечки у парной пары доступна: лицевая уплотняющая поверхность собирается с сопрягаемым компонентом с указанной прокладкой или уплотнительным кольцом, подвергается pressurised to 1.5× rated pressure, и измеряется скорость утечки. Вакуумные уплотнительные поверхности проходят испытания на герметичность гелием (<1×10⁻⁹ мбар·л/с). Результаты испытаний сообщаются вместе со сертификатом инспекции.
СУС440C (HRC 58–60): прочная нержавеющая сталь, лучшая износостойкость на уплотнительных поверхностях, полируется до Ra 0.05 мкм. Твердосплавное наплавление на 316L: для высокотемпературных и коррозионно-агрессивных условий эксплуатации. Покрытие из карбида вольфрама: для абразивных условий эксплуатации. Нитридирование 42CrMo4: для уплотнительных поверхностей гидроци-functions с высоким циклом.
Прототип: 7–10 дней. Пакет: 12–18 дней. Лаппед UHV-уровня лица: добавить 2–3 дня.
