П precision CNC обработка

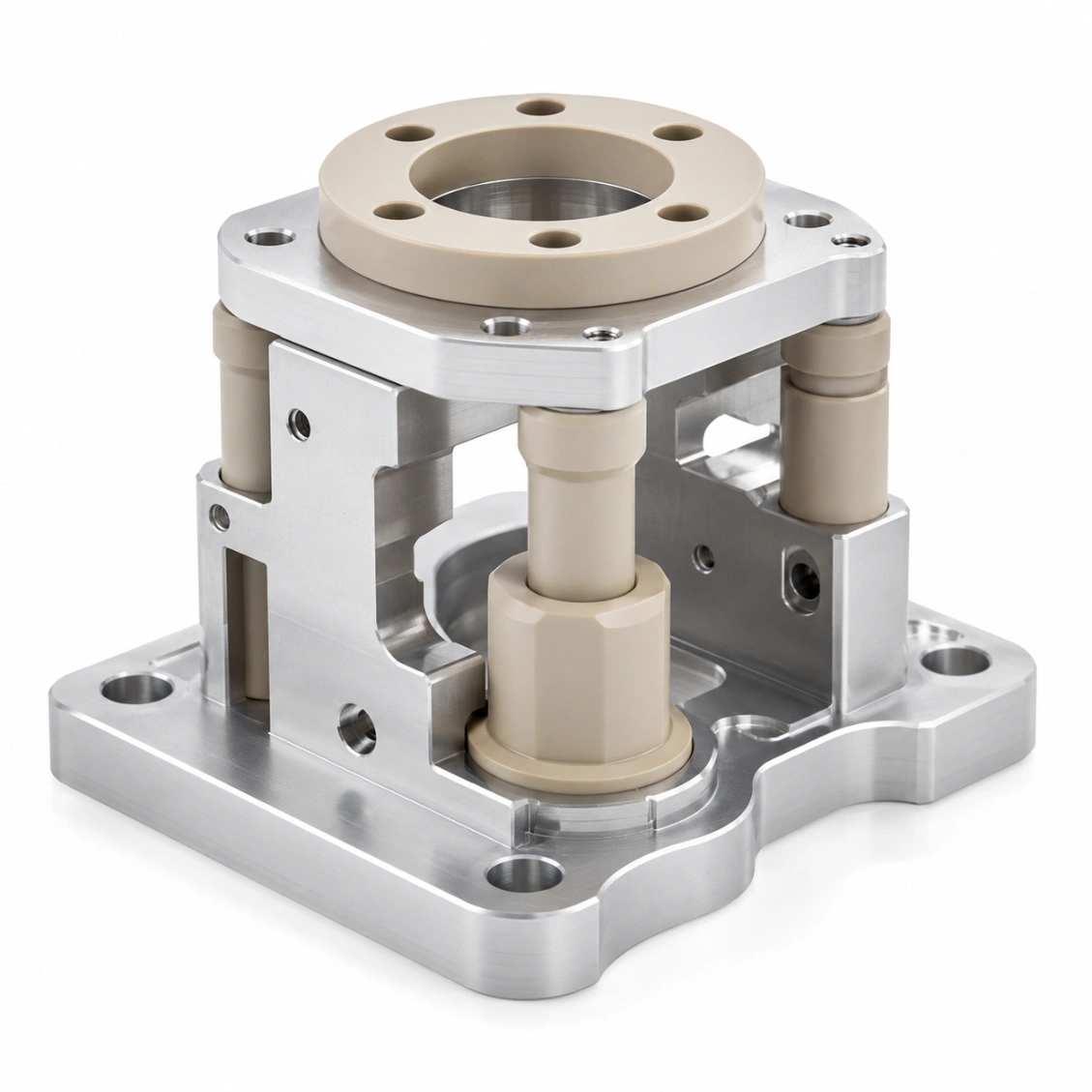

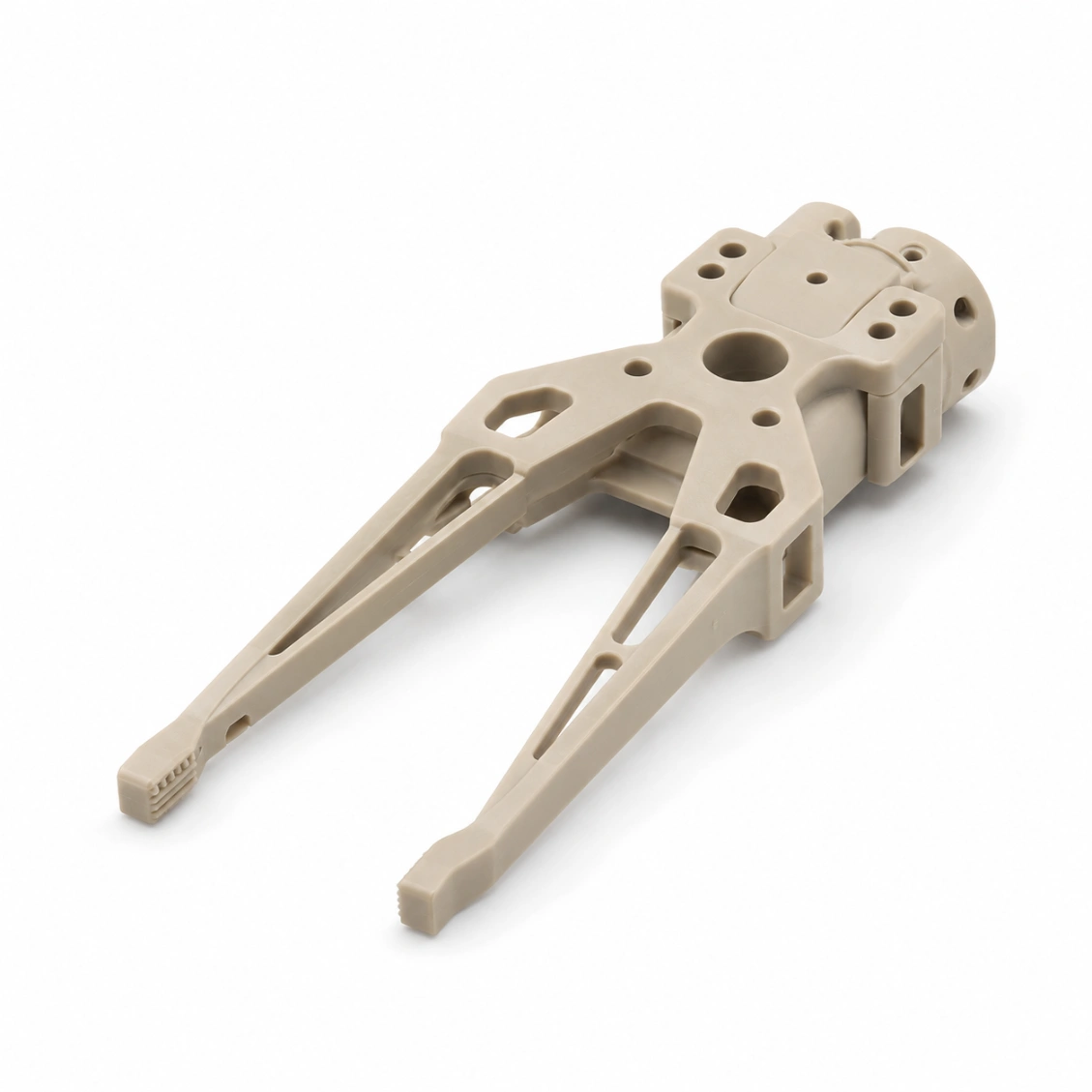

Керамические и седла из металла с PEEK-подгонкой

HXC рассчитывает разницу теплового расширения между металлическим седлом и компонентом из керамики/PEEK на всей рабочей температурной шкале (от комнатной температуры до максимальной температуры процесса). Диаметр отверстия седла обрабатывается с таким зазором, чтобы металл никогда не создавал спирального напряжения на керамике при максимальной температуре — но достаточно малым для точного позиционирования. Расчетные данные включены в отчет DFM.

Меры защиты: (1) Однородные контактные поверхности — отсутствуют заусенцы или ступенчатые характеристики, создающие концентраторы напряжений; (2) Конкретные пределы моментаassembly врезаны или обозначены на резьбовых металлических компонентах (керамика и PEEK трещат при значениях момента, которыеNormal для всех металлических сборок); (3) Инструкции по сборке предоставлены — включая рекомендуемую последовательность затяжки, тип инструмента для сборки и график повторной затяжки в зависимости от температуры.

HXC рекомендует трехточечный кинематический контакт (три поднятые подкладки на лицевой поверхности сиденья, каждая Ra 0.4 мкм, при равных интервалах 120°) для керамических дисковых компонентов. Это обеспечивает точное, повторяемое позиционирование, при этом керамика может расширяться или сжиматься радиально без ограничений. Для прямоугольных керамических компонентов: опорные подкладки в четырех углах по той же кинематической принципу.

Да — HXC поставляет полные сопоставимые комплекты : металлическое сиденье + керамический или PEEK компонент (поставляемый из цепочки HXC или предоставленный заказчиком) + комплектующие для сборки + инструкции по сборке. Все компоненты проверяются по размеру как сопоставленный набор. Совместимость сборки (зазоры при комнатной температуре и при максимальной рабочей температуре) подтверждается перед отправкой.

SUS316L (до 300°C) : стандарт для большинства температур процессов полупроводников. Inconel 625 (до 500°C+) : для высокотемпературных процессов, где алюминий и обычная нержавеющая сталь недопустимы. Al 6061 : для условий при комнатной температуре и умеренных температурных процессах, когда важен вес. Выбор материала зависит от температуры процесса, химии процесса и конкретного керамического или PEEK материала.

После сборки HXC выполняет: (1) Визуальный осмотр — трещин нет, отсутствие видимого прилипания напряжения к PEEK, отсутствие зазубрин; (2) Измерение CMM позиции собранного компонента относительно базовой поверхности посадки; (3) Испытание холодного цикла (для приложений с температурной критичностью) — сборка, охлаждение до минимальной рабочей температуры, нагрев до максимальной рабочей температуры, проверка положения и осмотр на предмет повреждений.

Прототип: 7–10 дней. Собранные наборы: 8–12 дней. Партия: 12–18 дней.
