Linear Întărit
Ramele de ghidare

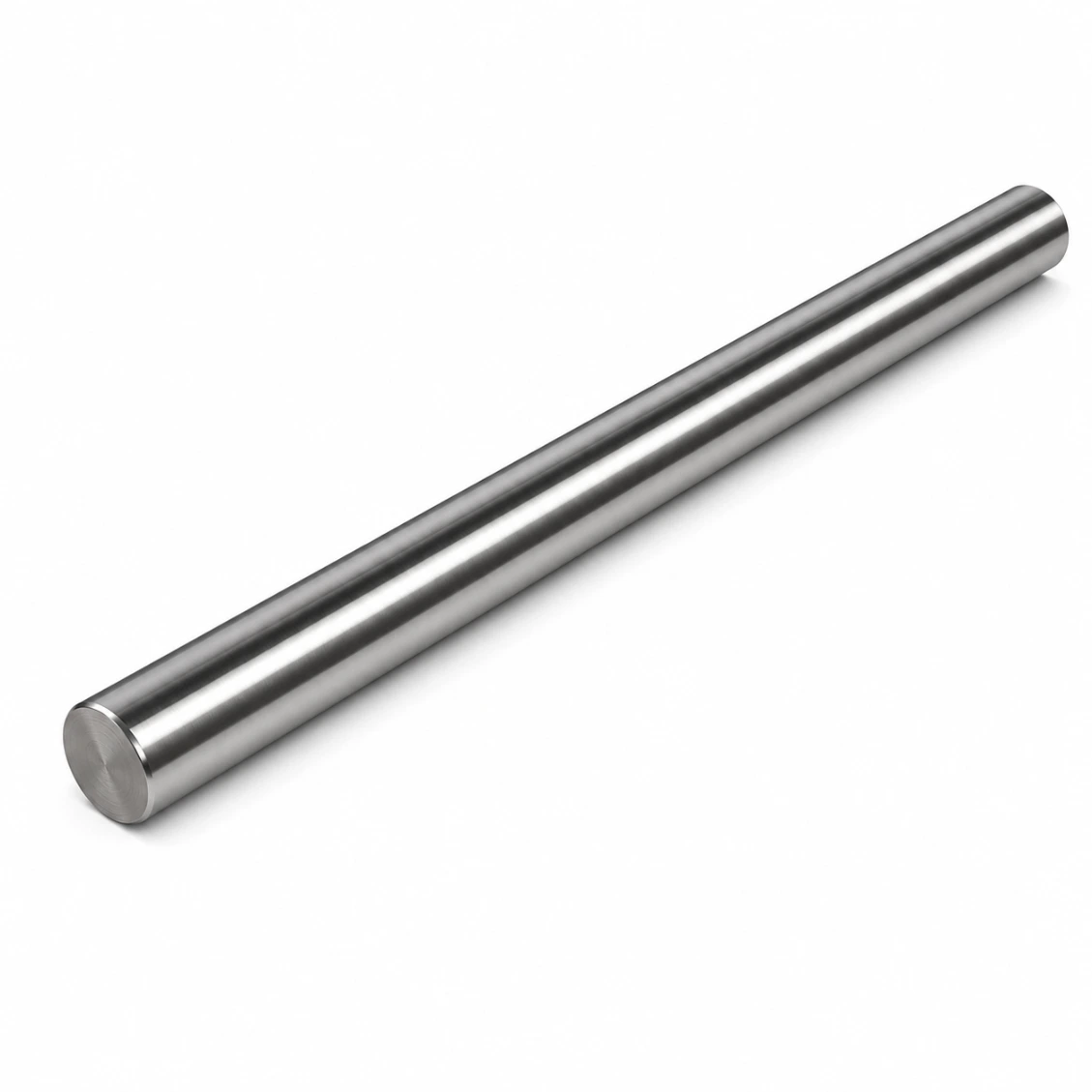

Un ax ghidaj (tijă ghidaj liniară) este un tijă cilindrică prelucrată cu precizie pe care rulează o bușon sau o piuliță cu bile spline liniar.. Axul ghidaj definește linia de mișcare pentru carență, unealtă sau piesa de lucru. Parametri critici: toleranța OD (h6/f7 în funcție de clasa de fixare a bușonului), duritatea (HRC 58–62 pentru a rezista uzurii bilelor bușonului), finisajul suprafeței (Ra 0.2 µm pentru a minimiza frecarea și uzura) și dreptatea (≤ 0.005 mm/300 mm).

Sistemele standard ISO pentru bușoane liniare utilizează o toleranță de ax h6 pentru majoritatea aplicațiilor — o fixare cu joc ușor între bușon și gaura sa (de obicei H7). Pentru precizie mai mare sau preîncărcare mai strânsă: h5. Pentru bușoane simple de alunecare care necesită o joc controlat: f7. Verificați întotdeauna toleranța recomandată de producătorul de bușoane liniare (INA, THK, NSK, HIWIN, PMI) — aceasta variază în funcție de seria de bușoane.

Bilele bușonului liniar rulează pe suprafața axului ghidaj sub presiune de contact Hertziană. Dacă suprafața axului este prea moale (sub HRC 58), bilele vor marca axul, crescând rapid jocul și cauzând joc. Recomandarea standard: HRC 58–62 minim pentru axele din oțel cu bușon de oțel. Materialele mai moi (aluminiu, inox) necesită bușoane din polymer sau cu înveliș din PTFE — producătorul bușonului specifică duritatea minimă a axului.

Da — oferta standard HXC pentru axe ghidaj include prelucrare la capete: față de cap prelucrată, capete filetate (M5–M24 sau UNC/UNF), trepte de umăr pentru caracteristici de oprire finală, și gauri filetate de montare pe fața finală a arborelui. Toate caracteristicile finale sunt prelucrate în aceeași configurație ca și șlefuirea exterioară, asigurând perpendicularitatea fețelor finale față de axul arborelui în within 0,005 mm.

Prototip (1–5 buc., turnat + șlefuit): 4–7 zile. Lot mic (10–50 buc.): 7–12 zile. Producție (100–1.000 buc.): 10–16 zile. Cromare dure: adaugă 2–4 zile. Oțel inoxidabil sau titan: adaugă 2–4 zile. Producție urgentă disponibilă.

GCr15 (SUJ2) oțel pentru rulmenți HRC 60–62 — standard pentru șine cu bile și bucșe. 42CrMo4 întărit prin inducție — axe CNC și router. SUS440C inoxidable durabil — pentru coroziune / cameră curată. Cromare dură pe C45 — tije cu cursă lungă. Al 7075 anodizare dură — axe ușoare cu bucșe din polimer.

Diametru exterior standard șlefuit: Ra 0,4 µm. Suprafața de rulare a bucșei liniare (implicit HXC): Ra 0,2 µm. Finisaj oglindă pentru bucșe simple cu frecare redusă: Ra 0,1 µm. Toate măsurate cu profilometru de contact și raportate pe certificatul de inspecție.

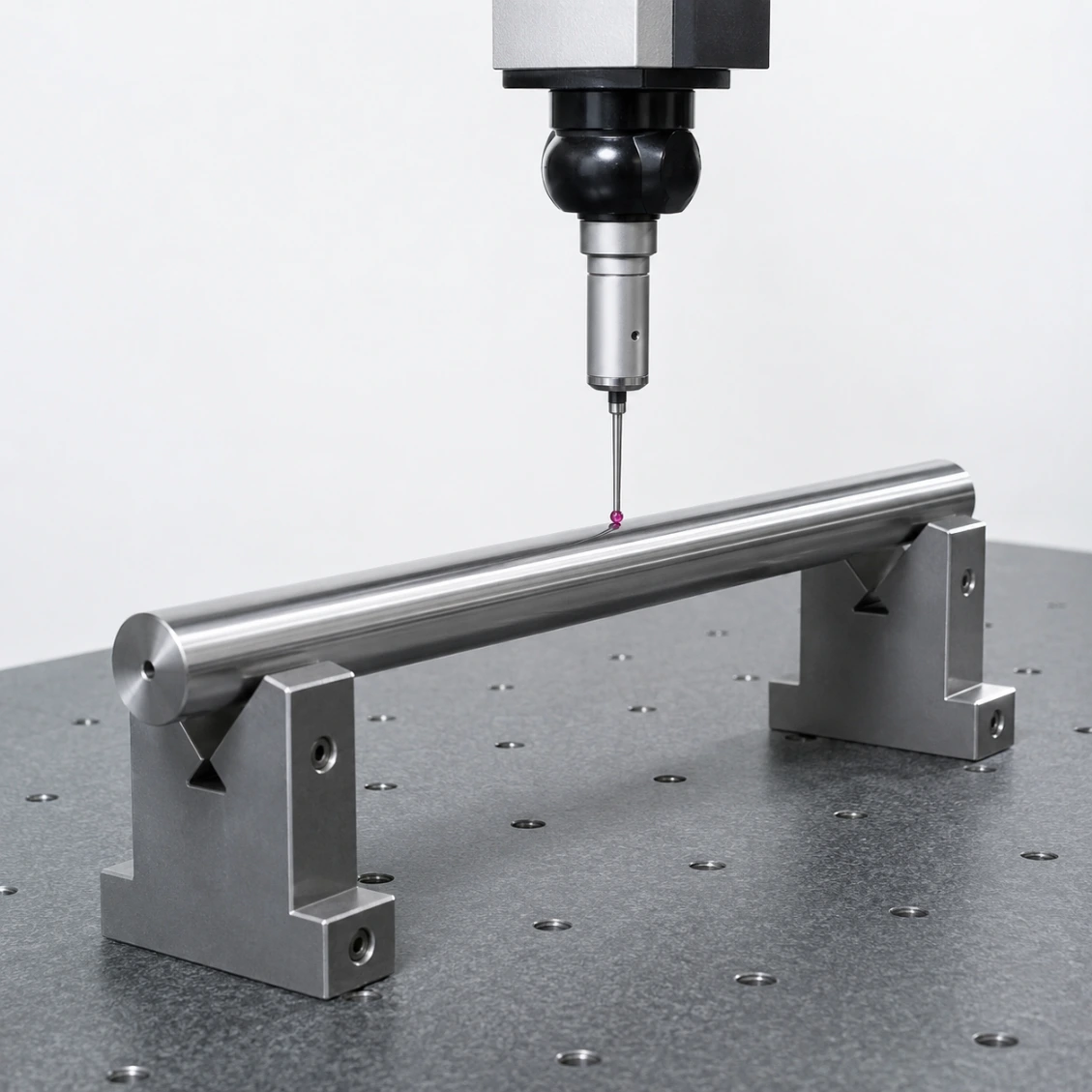

Dreptatea standard pentru tije de ghidare șlefuite: ≤ 0,005 mm pe 300 mm de lungime. Pentru etape de precizie: ≤ 0,003 mm pe 300 mm la cerere. Tije lungi (peste 1 m) sunt straighten și eliberate de stres înainte de șlefuirea finală pentru a menține dreptatea. Dreptatea este măsurată pe o placă de granit cu tijă rotită în blocuri în V.

Da — capete filetate, trepte de umăr, fațete, găuri traversante, găuri finale filetate și caneluri pentru circlip sunt toate prelucrate în aceeași configurație ca și șlefuirea exterioară, asigurând concentricitatea și perpendicularitatea în within 0,005 mm. Specificați configurația finală pe desen.
