Categorie Produs
Lama ±0.05 · TE R0.3 · Ra 0.8µm · CNC 5-Axis · MOQ 1
OIP / 001 — 010
Prelucrat CNC 5-Axis
Impellere Deschise
Palete deschise prelucrate CNC 5-axis personalizate cu geometrie expusă a paletei — palete subțiri, înclinare variabilă, profil paletă ±0.05 mm, margine de tracțiune până la R0.3 mm, suprafețe de flux Ra 0.8 µm. Devierea profilului paletei față de paletă ≤ 0.02 mm verificată cu CMM sau scanare optică. Prototip rapid până la producție pentru pompe, mixere și echipamente industriale de fluide.
±0.05mm
Profilul paletei
R0.3mm
Rază minimă TE
Ra 0.8µm
Suprafața de flux
DESEN TE · OIP-001 · 6 PALETE · Al 7075 · 1 SETUP CNC 5-Axis
ISO 9001 · SCANARE PROFIL CMM · BAL ≤ 0.02
CNC 5-Axis Simultan
Paletă față de paletă ≤0.02
Mixer · Pompă · Marine · HVAC · Chimie · Aero
Aplicații
Al 7075 · SUS316L · Ti · PEEK · Bronz
Materiale
48hr Ofertă · Proto de 6 zile · MOQ 1
Serviciu
±0.05mm
Profilul paletei
Toleranță pe 5 axe
Toleranță pe 5 axe
R0.3mm
Minim margine de ieșire
Capacitate lamă subțire
Capacitate lamă subțire
Ra 0.8µm
Suprafața de flux
suprafațele tuturor paletelor
suprafațele tuturor paletelor
6 Zile
Livrare cea mai rapidă
comenzi pentru prototipuri
comenzi pentru prototipuri
De ce este dificil
Provocări în prelucrarea impellerelor deschise
Impellerele deschise au palete expuse, subțiri, înalte și predispuse la vibrații în timpul prelucrării — totuși trebuie să mențină toleranțe stricte ale profilului pentru performanță hidraulică constantă.
🍃
Stabilitatea paletelor subțiri
Palete subțiri și înalte (raportul de aspect >5:1) vibrează la contactul cu scula — cauzând urme de zgomot și inexactități ale profilului. Prelucrăm paletele impellere deschise cu viteză de avans adaptivă, unghiuri de avans/întârziere optimizate, și unde este necesar, dispozitive personalizate de amortizare.
🔪
Asprimea marginii din spate
Marginea din spate trebuie să se subțieze până la un radius cât mai mic, de R0.3 mm — dificil de realizat fără desprindere sau bavurire. Folosim treceri dedicate de finisare a marginii din spate cu scule mici cu vârf rotund și unghiuri de abordare controlate.
⚙️
Uniformitatea între palete
Fiecare paletă trebuie să corespundă celeilalte pentru o funcționare echilibrată. HXC măsoară toate paletele cu CMM sau scanare optică și raportează deviația de profil între palete — standard ≤ 0.02 mm.
Lucrările noastre
Solicită piesă similară →
Impellere deschise pe care le-am realizat
Impellere deschise pentru pompe, mixere și fluide industriale — palete expuse, Ra 0.8 µm, verificate complet cu CMM.
Al 7075 · MixerImpeller deschis pentru mixer industrial
6 palete · Ra 0.8µm · 40 bucăți
SUS316L · Lichid de șlamImpeller deschis pentru pompă de șlam
Întărit · 20 bucăți
Al 6061 · HVACPaletă axială deschisă
8 palete · Ano · 60 buc
Ti Gradul 5 · AeroPaletă deschisă aerospațială
±0,03mm · 5 buc
SUS304 · ApăPaletă deschisă pentru apă uzată
Fără blocaj · 25 buc
Bronz · MarinPaletă deschisă marină
3 palete · Bronz · 15 buc

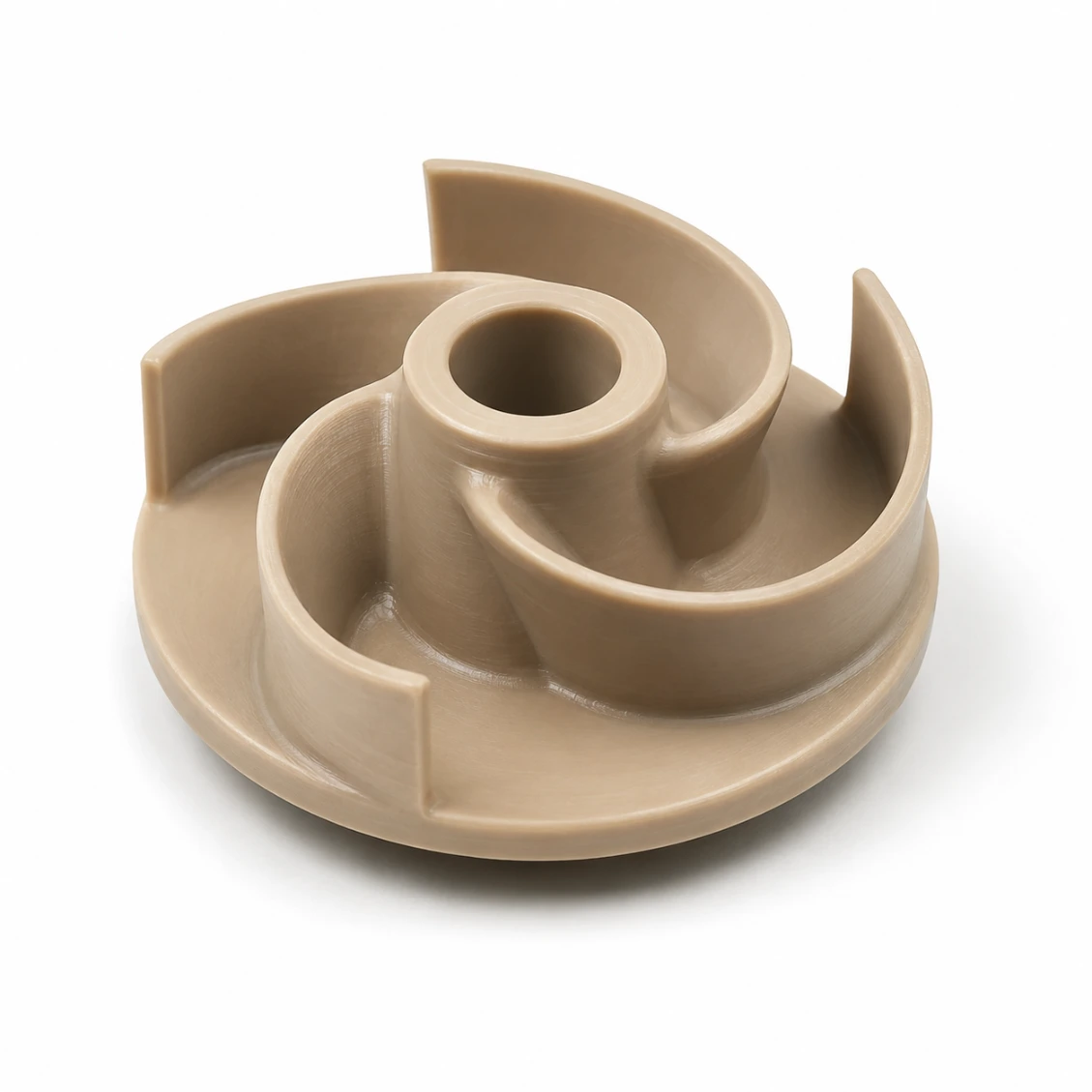

PEEK · ChimicPaletă deschisă PEEK
Rezistent la chimicale · 10 buc

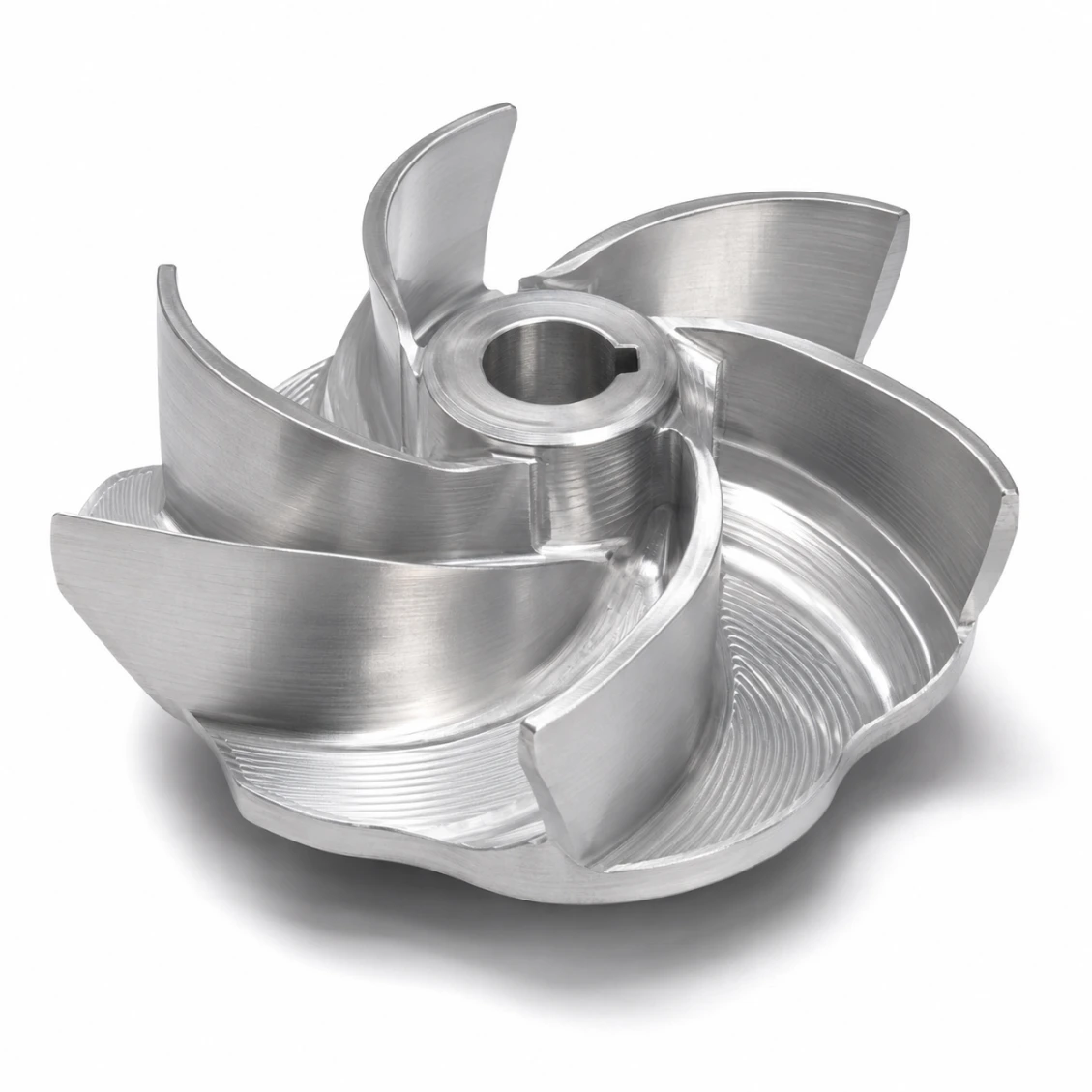

Al 7075 · ProtoPrototip R&D Paletă
Rapid-turn · 3 buc
Capacități și toleranțe
Ce putem livra
Specificații tipice pentru acest tip de produs. Confirmă cerințele exacte la solicitare.
| Număr de palete | 2–16 palete |
| Diametru exterior maxim | Ø600 mm |
| Grosimea minimă a paletei | 1,5 mm |
| Toleranță profil paletă. | ±0,05 mm |
| Rază de la marginea din spate | R0.3 mm minim |
| Devierea între palete | ≤ 0,02 mm |
| Finisaj suprafață (paletă) | Ra 0.8 µm standard |
| Materiale | Al, SS, Ti, Bronz, PEEK |
| Prelucrare | Simultan 5 axe |
| Inspecție | Scanare profil paletă + CMM |
| Timp de livrare (proto) | 6–9 zile |
| Timp de livrare (lot) | 12–18 zile |
Cum funcționează
De la desen la piesa finalizată
Încărcați fișierul dvs. 2D/3D — feedback DFM, planificare traseu scule și timp de livrare confirmat în 48 de ore.
01
Încărcați desenul
STEP, IGES, DXF sau PDF. Includeți calitatea suprafeței și notele de toleranță.
02
DFM & Traiectorie de scule
Recenzie DFM gratuit — subtări, pereți subțiri, acces la traseul de flux, strategie de suprafață.
03
5-Axis & QC
CNC pe 5 axe, sondare în proces, CMM sau scanare optică a suprafeței.
04
Livrare în întreaga lume
Raport dimensional complet inclus. DHL / FedEx / transport maritim.
Recenzii
De încredere pentru ingineri din întreaga lume
★★★★★
"Precizia profilului lamei a fost excepțională — fiecare piesă a trecut prima dată controlul CMM de intrare. Finisajul suprafeței pe suprafețele de flux a depășit specificația noastră Ra 0,4 µm."
AK
Alex K.
Inginer Sisteme de Fluide · România
★★★★★
"HXC a înțeles imediat provocările traseului de scule pe 5 axe. Feedback-ul lor DFM a identificat o problemă de subtăiere pe care o ratasem. Timpul de livrare conform ofertei."
SL
Sophie L.
Inginer de proiectare · România
★★★★★
"Am realizat trei loturi de producție de piese complexe curbate prin HXC. Consistența dimensională de la lot la lot este cea mai bună pe care am văzut-o de la orice furnizor."
JT
James T.
Manager Achiziții Senior · Regatul Unit
Întrebări frecvente
Prelucrare paletă deschisă — Întrebări frecvente
Întrebări de inginerie și achiziții răspunse de echipa noastră de prelucrare pe 5 axe.
Da — paletele deschise sunt ideale pentru iterații rapide de prototipuri. Fără canale închise, programarea traseului sculei este mai rapidă iar inspecția primului articol este mai simplă decât pentru paletele închise. HXC realizează în mod regulat prototipuri unice de palete deschise în 6–9 zile — suficient de rapid pentru ciclurile de iterație de design în programele de dezvoltare.
Da, cu controale de proces adecvate. Pentru lame mai subțiri de 3 mm, HXC folosește: (1) Control adaptiv al alimentării — reduce alimentarea în zonele cu deflexie mare; (2) Optimizarea unghiului de avans/întârziere — forțele de tăiere sunt direcționate de-a lungul lamei, nu transversal; (3) Șlefuirea secvențială a lamei — lamele adiacente oferă rigiditate reciprocă în timpul șlefuirii. Grosimea minimă a lamei: 1,5 mm în aluminiu, 2,0 mm în oțel inoxidabil.
Profilul lamei: ±0,05 mm standard (verificat de CMM). Lungimea corzii lamei: ±0,1 mm. Poziția marginii din spate: ±0,05 mm. Variatia între lame: ≤ 0,02 mm. Raza de filet între butuc și lamă: ±0,1 mm. Pentru cerințe mai stricte (prototipuri aerospațiale), toleranța de profil de ±0,02 mm poate fi realizată cu probe suplimentare de semi-finish și corecții.
SUS316L: pentru fluide acide și corozive. Oțel inoxidabil duplex (2205): pentru cloruri ridicate (apă de mare, soluție salină). PEEK: pentru acizi puternici și solvenți. Bronz C95500: pentru medii marine și apă de mare, unde rezistența la coroziune și biofouling este critică. HXC stochează și certifică toate aceste materiale cu certificate de fabrică.
Da — impelerele deschise din aluminiu sunt în mod regulat anodizate dur Type II sau Type III după prelucrare. Pentru suprafețele de flux unde Ra este critic, se aplică o pre-compensare dimensională (anodizarea crește suprafața cu 15–25 µm). Pentru aplicații hidraulice de înaltă eficiență, suprafețele de flux pot fi lăsate ne-anodizate, iar doar butucul și suprafețele externe tratate.
Mașinile HXC deschid rotoare cu 2–16 palete în funcție de diametru. Pentru un număr foarte mic de pale (2–3 pale), dezechilibrul dinamic crește — recomandăm includerea caracteristicilor de corecție a echilibrului în proiectare. Numerele impare de pale (3, 5, 7) sunt preferate pentru eficiența hidraulică în aplicațiile pompelor centrifuge.
Da — HXC poate re-proiecta un rotor deschis dintr-o probă fizică folosind scanerul nostru optic 3D. Norul de puncte scanat este convertit într-un model parametric STEP, pe care apoi îl optimizăm pentru prelucrabilitate și îl cotăm. Acest serviciu este utilizat frecvent pentru înlocuirea rotoarelor de pompe învechite.
Prototip (1–3 buc, program nou): 6–9 zile. Lot mic (10–50 buc): 10–16 zile. Producție (100+ buc): 14–20 zile. Rotoarele deschise din PEEK și superaliaje adaugă 3–5 zile.
Solicită o ofertă
Trimite-ți desenul.
Obține o ofertă.
Fiecare solicitare include o revizuire DFM — fezabilitatea toleranței, confirmarea materialului și abordarea procesului înainte de începerea producției. MOQ 1 piesă.
24hr
Răspuns la ofertă
MOQ 1
Prototipuri OK
ISO
9001:2015
📐
Revizuire DFM pentru fiecare solicitare
Fezabilitatea toleranței, strategia de fixare și confirmarea materialului. Feedback specific și acționabil — nu respingeri generice.
🎯
Inspecția primului articol — Standard
Raport FAI pentru fiecare lot nou. Certificări de material și tratament de suprafață incluse cu fiecare livrare.
🔄
Același proces: prototipare până în producție
Planul de proces din prototipul dumneavoastră se aplică loturilor de producție. Fără re-qualificare atunci când scalați.
⚙
