Groove ±0.02 · Planeitate ≤0.008 · Diagonala ±0.05 · Scurgere He
CSF / 011 — 020
Vacuum cu canelură continuă
Cadrele de etanșare ale camerei
Cadre de etanșare vacuum prelucrate CNC de înaltă precizie — canelură pentru O-ring pe întreaga circumferință interioară cu toleranță de ±0.02 mm, planeitatea cadrului ≤ 0.008 mm, dreptunghiularitatea diagonalelor ±0.05 mm. SUS316L electropolizat sau Al 6061 anodizat dur pentru cadrele ușilor de vacuum, cadrele de vizualizare și structurile de etanșare a deschiderilor camerei.
±0.02mm
Canal pentru O-Ring
≤0.008mm
Planeitatea cadrului
±0.05mm
Diagonala
DESEN PART · CSF-011 UȘĂ DE VACUUM · SUS316L EP · 400×280 · CANELURĂ ±0.02
ISO 9001 · Scurgere He · CMM
Canal pentru perimetru
Diag ±0.05
Semi · Vacuum · Optică · Cercetare · Medical
Aplicații
SUS316L EP · SUS304 · Al 6061 · Al 7075
Materiale
48hr Citat · Proto de 7 zile
Serviciu
±0,02mm
Canal O-ring
dimensiune de etanșare
dimensiune de etanșare
≤0.008mm
Planeitatea cadrului
suprafață de etanșare
suprafață de etanșare
±0.05mm
Precizie diagonală
rame dreptunghiulare
rame dreptunghiulare
7 Zile
Livrare cea mai rapidă
comenzi pentru prototipuri
comenzi pentru prototipuri
Provocări în prelucrare
Provocări ale ramei de etanșare a camerei
O ramă de etanșare dreptunghiulară trebuie să mențină planitatea, dreptunghiularitatea diagonală și precizia canalului O-ring simultan — secțiunile subțiri ale ramei sunt susceptibile la deformare în timpul prelucrării și tratamentului termic.
📐
Dreptatea și planitatea marginii lungi
Laturile lungi ale ramei (300–800 mm) sunt susceptibile la deformare din cauza stresului rezidual după prelucrare. HXC folosește o etapizare a prelucrării brute + îmbătrânire + rectificare fină pentru a obține o planitate ≤ 0.008 mm pe toate suprafețele de etanșare.
⊕
Precizia canelurii continue
Canalele O-ring care parcurg perimetrul complet trebuie să mențină lățimea ±0.02 și adâncimea ±0.02 în mod continuu — inclusiv la colțuri unde unealta își schimbă direcția. Scanările CMM acoperă întreaga canelură în peste 20 de puncte.
◻️
Dreptunghiularitatea diagonală
O ramă dreptunghiulară trebuie să fie pătrată în interior de ±0.05 mm diagonal — ne-pătrățenia creează o compresie inegală a O-ring-ului la colțuri. HXC prelucrează toate părțile într-o singură configurare pentru a menține pătrățenia.
Lucrările noastre
Solicită piesă similară →
Rame de etanșare a camerei pe care le-am realizat
Componente semiconductoare prelucrate CNC real — curățate, inspectate și ambalate în cameră curată.
SUS316L · Ușă de vidRamă de etanșare a ușii de vid
≤0.008mm · Passivare · 8 bucăți
Al 6061 · Fereastră de vizualizareCadru de etanșare a zonei de vizualizare
Răcord de O-ring · Ano · 12 buc

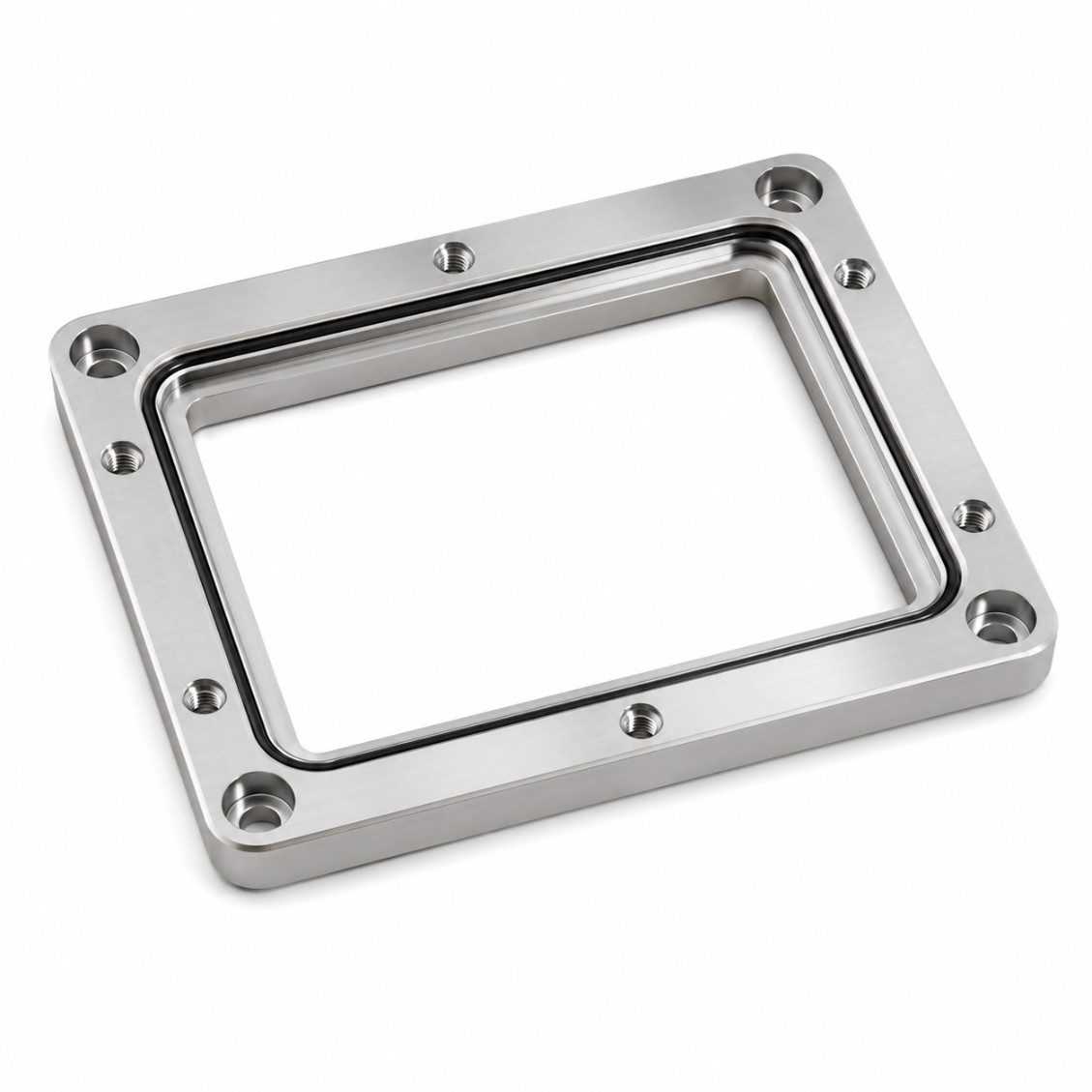

SUS316L · ProcesCadru pentru deschiderea camerei de procesare
Electropolizat · 5 buc
Al 6061 · CercetareCadru pentru camera de cercetare
Compatibil KF35 · 6 buc

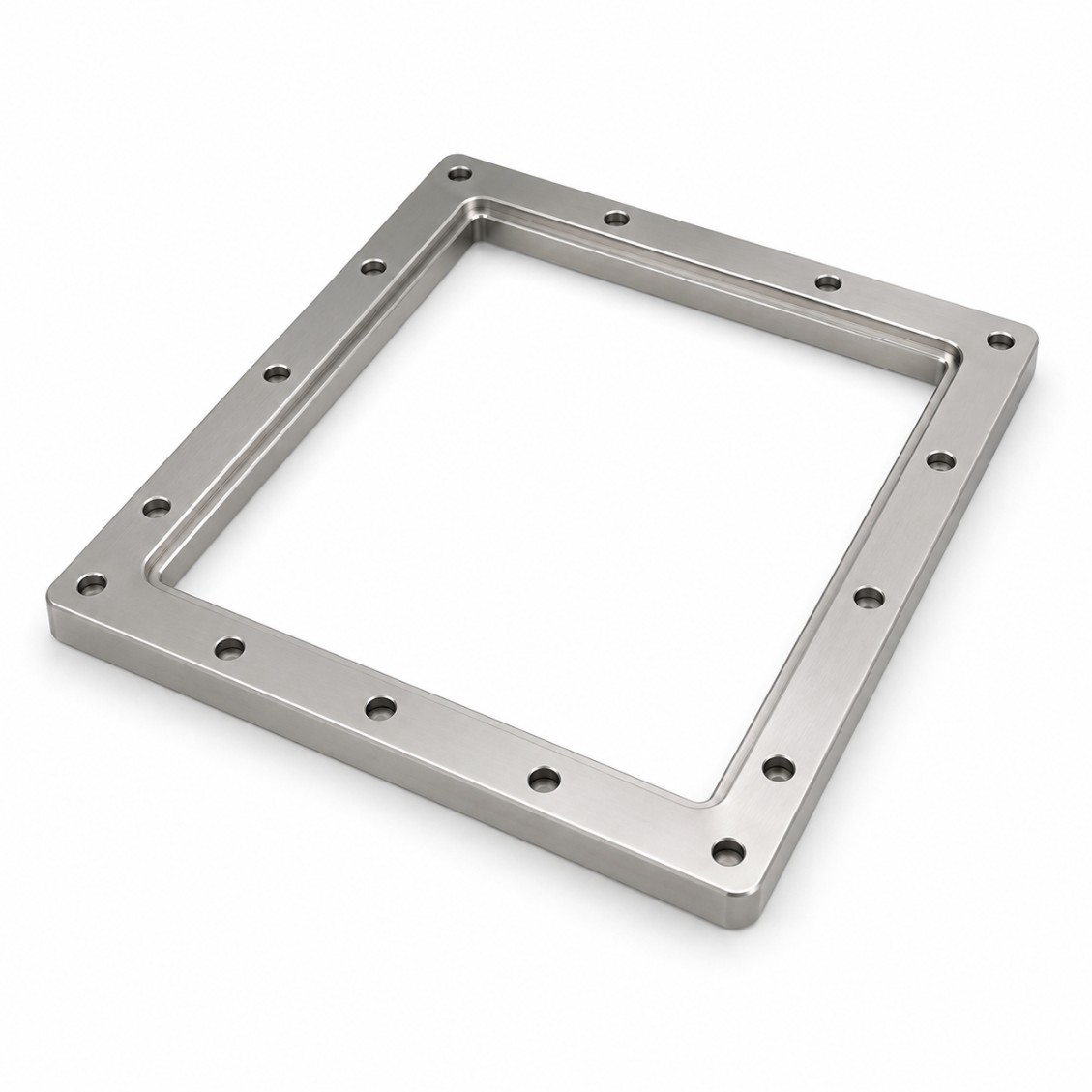

SUS304 · MedicalCadru pentru vacuum medical
Passivat · 10 buc

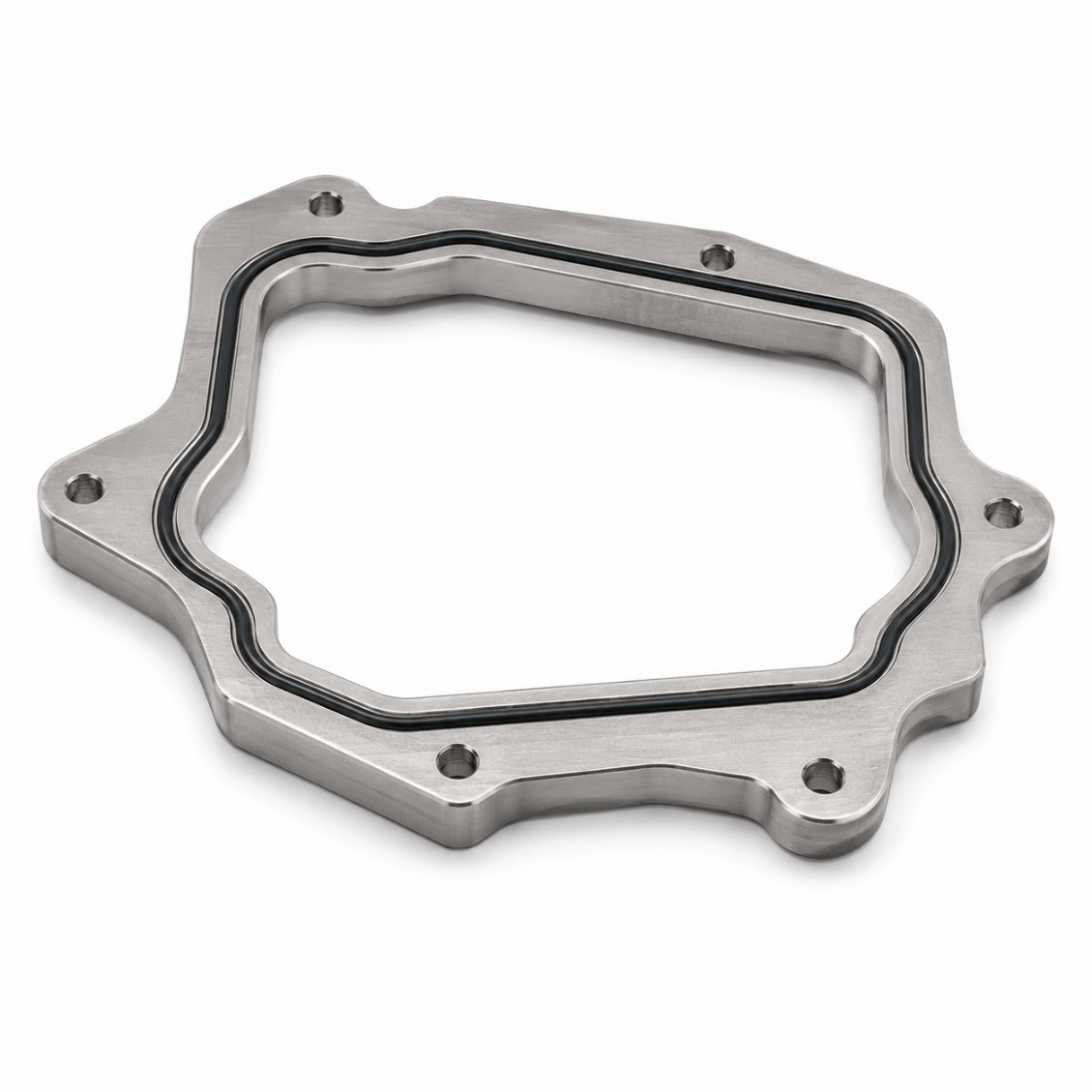

SUS316L · PersonalizatCadru de etanșare personalizat
Profil neregulat · 4 buc
Al 6061 · StandardCadru dreptunghiular standard
Sală de curățare · 20 buc
SUS316L · LotCadre de etanșare — Lot
10 buc · Verificat CMM
Capacități și toleranțe
Ce putem livra
Specificații tipice — confirmați cerințele exacte la solicitare.
| Toleranță pentru canelura O-ring | Adâncime/lățime ±0,02 mm |
| planitatea cadrului | Fața de etanșare ≤ 0,008 mm |
| Precizia diagonalelor | ±0,05 mm |
| Dreptatea laturii lungi | ≤ 0,01 mm / 300 mm |
| Dimensiunea maximă a cadrului | 800 × 600 mm |
| Lățimea minimă a secțiunii | 8 mm |
| Materiale | SUS316L, SUS304, Al 6061/7075 |
| Tratament de suprafață | Passivare, electropolish, anodizare dură |
| Curățare | Ultrasunet IPA + pachet pentru camere curate |
| Inspecție | Scanare completă a perimetrului canelurii CMM |
| Timp de livrare (proto) | 7–10 zile |
| Timp de livrare (lot) | 12–18 zile |
Cum funcționează
De la desen la piesă pregătită pentru cameră curată
Încărcați desenul dvs. — revizuire DFM, prelucrare, curățare, inspecție și ambalare în cameră curată în termenul convenit.
01
Încărcați desenul
STEP, DXF, PDF. Includeți materialul, toleranța și clasa de curățenie.
02
DFM & Ofertă
Revizuire DFM gratuită — fezabilitatea etanșării, pereți subțiri, degroșare. Ofertă în 48 de ore.
03
Prelucrare, Curățare & Inspecție
Prelucrare CNC, curățare ultrasonică, CMM, ambalare în cameră curată.
04
Livrare în întreaga lume
Raport dimensional complet + înregistrare de curățare inclusă. DHL / FedEx / transport maritim.
Recenzii
De încredere pentru inginerii echipamentelor semiconductoare
★★★★★
"Curățenia suprafeței și ambalarea au îndeplinit imediat inspecția de intrare în camera curată. Raportul dimensional s-a potrivit perfect cu verificarea CMM."
LW
Li Wei
Inginer echipamente de proces · România
★★★★★
"HXC a înțeles cerințele de etanșare cu vid pentru componentele camerei noastre fără explicații îndelungate. Timpul de livrare a fost exact cel estimat."
SL
Sophie L.
Inginer proiectare echipamente · România
★★★★★
"Doi ani de manipulare a wafereurilor și piese pentru cameră. Curățenia, precizia dimensională și consistența lotului sunt excelente."
JT
James T.
Senior Achiziții · România
Întrebări frecvente
Cadre de etanșare cameră — Întrebări frecvente
Întrebări despre inginerie și achiziții răspunse de echipa noastră.
Canalul pentru O-ring de perimetru complet este prelucrat cu un instrument dedicat de frezare a canelurilor într-o singură operație continuă — același diametru de instrument, aceleași setări de avans și adâncime pe toată durata. CMM scanează canelura în peste 20 de puncte în jurul perimetrului și raportează deviația maximă de lățime și adâncime.
(1) Bilă de aluminiu T651 (pre-streched, stres residual scăzut) sau placă SUS316L annealată; (2) Prelucrare în două etape — frezare brută → îmbătrânire 24h → finisare; (3) Fixare distribuită în mai multe puncte pentru a preveni deformarea la mijloc; (4) Șlefuire de suprafață a fețelor de etanșare ca operație finală.
Etanșare față O-ring (cel mai comun pentru uși de vid): geometrie a canelurii AS568A / BS1806. Etanșare plată: față netedă Ra 0,8 µm, planeitate ≤ 0,01 mm. Cuțit de margine metalic: față Ra 0,2 µm, planeitate ≤ 0,003 mm. Etanșare cu sârmă de indiu: geometrie de canal de precizie pentru cadre rectangulare UHV.
Lățimea minimă a secțiunii: 8 mm pentru cadre standard cu O-ring (lățimea canelurii + 3 mm perete minim pe fiecare parte). Pentru cadre mai înguste, trebuie utilizată o secțiune transversală mai mică a O-ring-ului. Revizuirea DFM confirmă secțiunea minimă pentru geometria cadrului dumneavoastră.
Da — pentru cadre mari, unde prelucrarea se face din materiale solide reciclate, mașini HXC din bucăți sudate SUS316L sau Al. Bucata este sudată cu TIG sau laser, apoi se elimină tensiunea înainte de prelucrare. Toate fațetele de etanșare și geometria canelurii sunt finisate după sudare.
Da — orice profil (rotund, oval, în formă de L, cu decupaje pentru porturi) este prelucrat cu mașina CNC cu 5 axe. Canelura pentru O-ring urmează continuu profilul cadrului indiferent de formă. Toleranța profilului: ±0,05 mm. Revizuirea DFM verifică lățimea minimă a secțiunii la toate tranzițiile de profil.
Prototip: 7–10 zile. Lot: 12–18 zile. Pentru cadre mari (>500 mm) cu rectificare superficială: se adaugă 2–3 zile.
