Плоскостность ≤0,008 · Паз ±0,02 · CF-лезвие R≤0,1 · Проверка на утечку гелия
CVF / 021 — 030
Оптический вакуум
Рамыviewport камеры
Точные фрезерованные на ЧПУ рамки вакуумных камер для смотровых окон — плоскостность монтажной поверхности окна ≤ 0,008 мм, допуск паза ±0,02 мм, шероховатость уплотнительной поверхности Ra 0,8 мкм. SUS316L или Al 6061 для фланцев CF-окон, рамок окон с O-кольцом и индивидуальных конструкций крепления стекол из боросиликата, плавленого кварца, сапфира и ИК-стекла.
≤0.008mm
Поверхность плоскости
±0,02mm
Допуск паза.
CF / O-кольцо
Стандарты
ЧЕРТЕЖ ДЕТАЛИ · CVF-021 CF63 ОКНО · SUS316L EP · СТЕКЛО Ø50 · ЛЕЗВИЕ R≤0,1
ISO 9001 · Герметичность He · КИМ
Лезвие R≤0,1
Стекло Ø50 фантом
Полу · Оптический · Фотонный · Научный · Медицинский
Применения
SUS316L EP · SUS304 · Al 6061 черный анод
Материалы
48hr Цитата · 6-дневный прототип
Сервис
≤0,008 мм
Плоскостность лицевой поверхности смотрового окна
равномерное сжатие
равномерное сжатие
±0.02 мм
Допуск на паз
точность уплотнения
точность уплотнения
CF / O-кольцо
Поддерживаемые стандарты
оба доступны
оба доступны
6 дней
самая быстрая доставка
заказы прототипов
заказы прототипов
обсуждения машиностроительных задач
Проблемы рамки смотрового окна
Рамка смотрового окна должна обеспечивать равномерную сжимающую нагрузку по всему периметру проема — неравномерное сжатие приводит к растрескиванию стекла смотрового окна и одновременно создает пути утечки.
📐
Геометрия равномерного сжатия
Контактная поверхность смотрового окна должна быть плоской до ≤ 0,008 мм, а схема крепежных болтов — симметричной. Любая волнистость поверхности или асимметричное расположение болтов вызывает неравномерную нагрузку, что приводит к растрескиванию хрупкого стекла смотрового окна.
⊕
Точность паза для уплотнения
Размеры паза для уплотнительного кольца или индиевой проволоки должны поддерживаться с точностью ±0,02 мм — это обеспечивает правильный процент сжатия для герметичного уплотнения без чрезмерной нагрузки на смотровое окно.
✨
Качество поверхности для оптического доступа
Рама смотрового окна не должна иметь внутренних поверхностей, отражающих или рассеивающих свет в поле наблюдения процесса. Анодированный черный интерьер или шероховатость Ra 0,8 мкм на внутренних поверхностях оптического пути минимизируют паразитный свет.
Наша работа
Запросить аналогичную деталь →
Рамы смотровых окон для камер, которые мы изготовили
Истинно обработанные на станках CNC полупроводниковые компоненты — очищены, инспектированы и упакованы в чистую комнату.
SUS316L · CFРама фланца смотрового окна CF
CF35 · Ra 0,8 мкм · 10 шт.
Al 6061 · Уплотнительное кольцоРама смотрового окна с уплотнительным кольцом
Совместимо с KF40 · Анодировано · 8 шт.

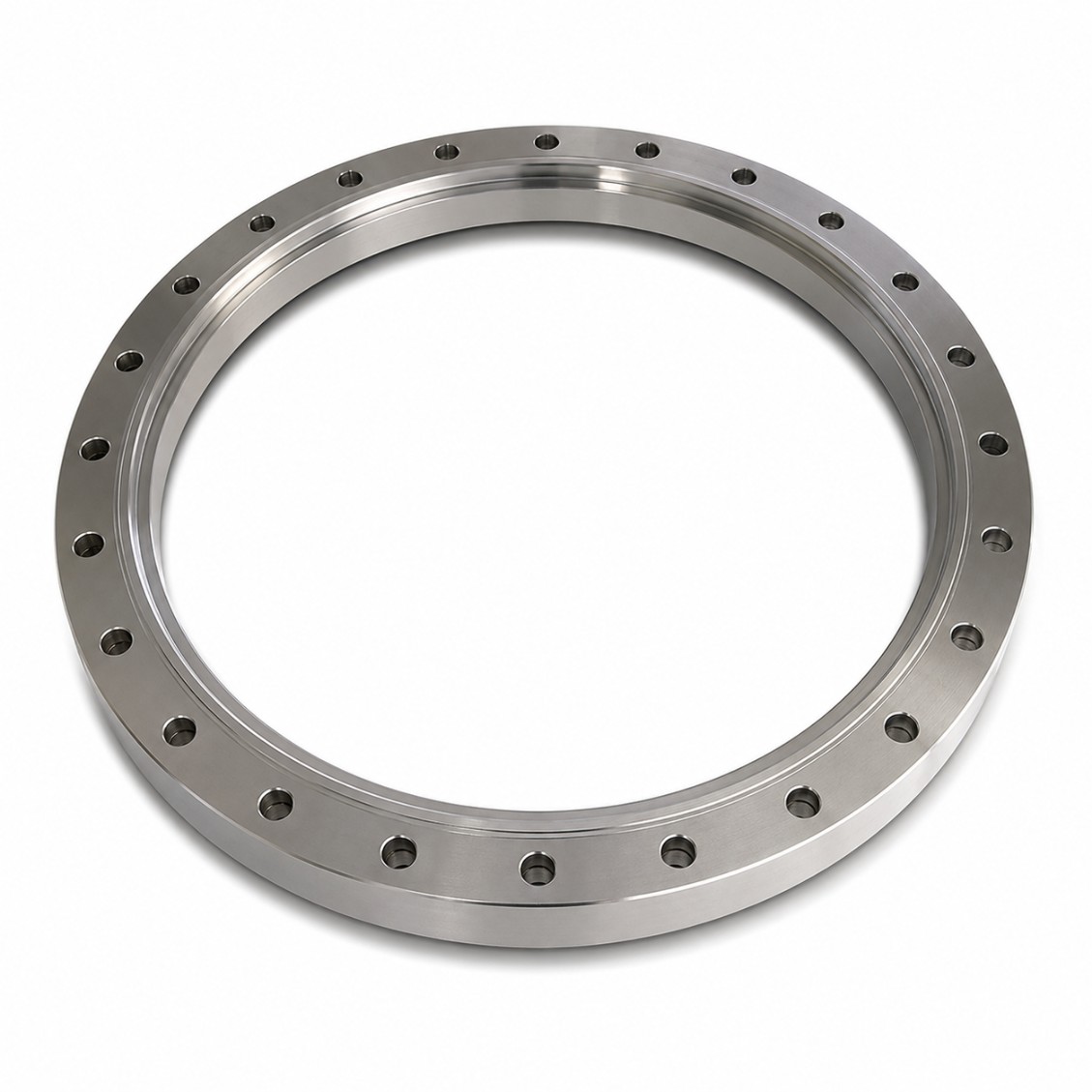

SUS316L · БольшаяРама смотрового окна большого формата
CF100 · 5 шт.
Al 6061 · ИндивидуальнаяРама смотрового окна нестандартной формы
Некруглая · 6 шт.

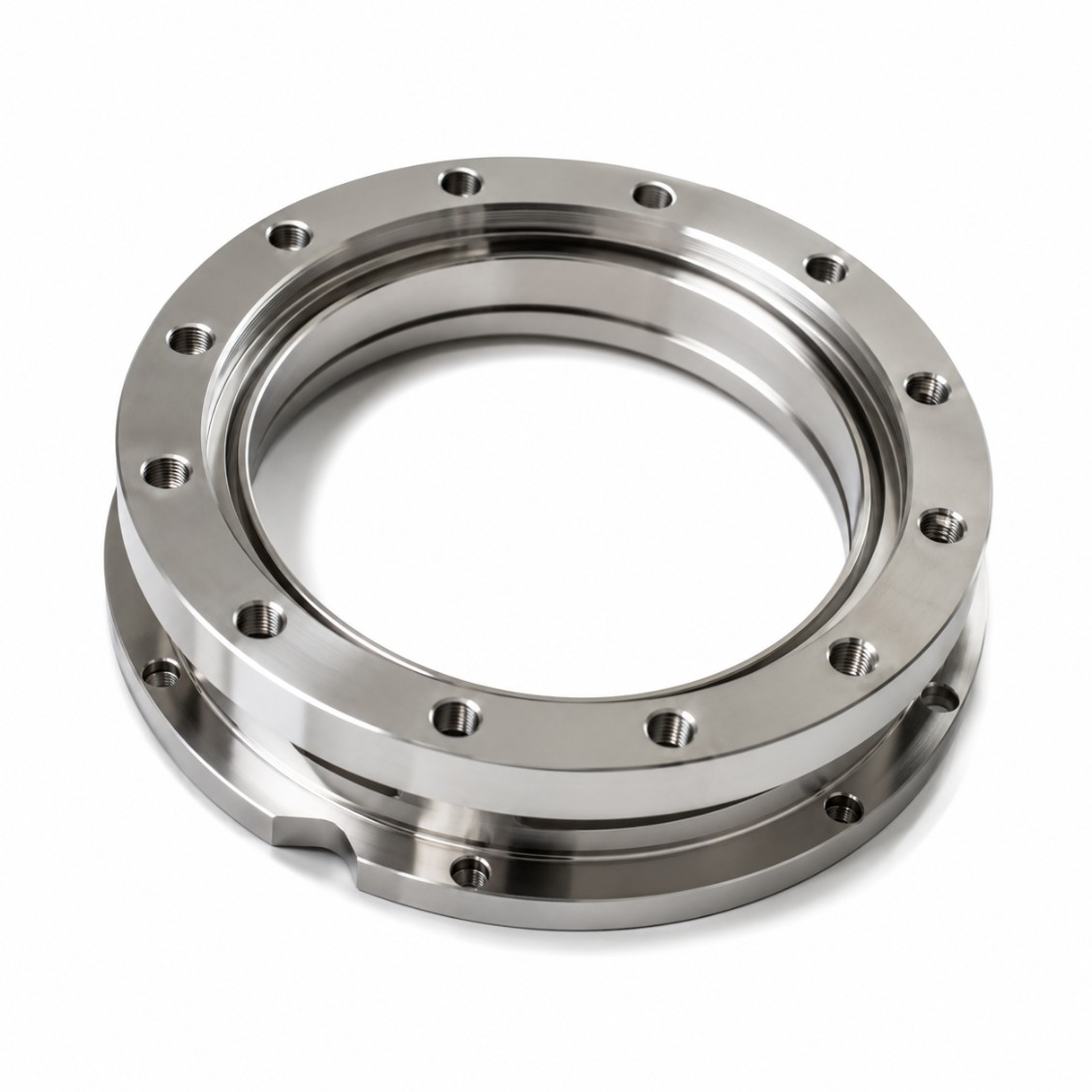

SUS316L · СВВРама смотрового окна для сверхвысокого вакуума
CF · <1e-9 · 4 шт.

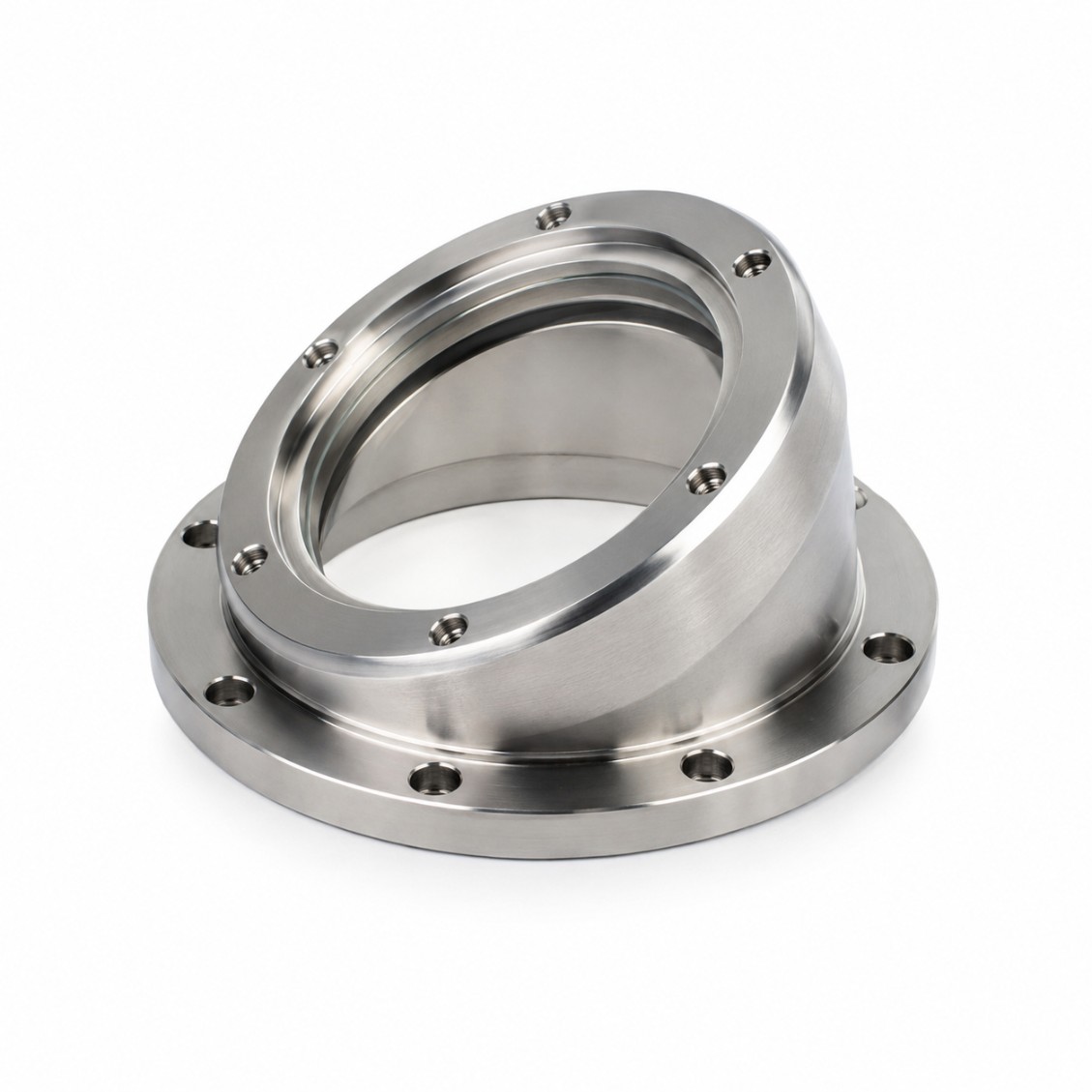

SUS316L · под угломРамка смотрового окна под углом
Наклон 30° · 4 шт.

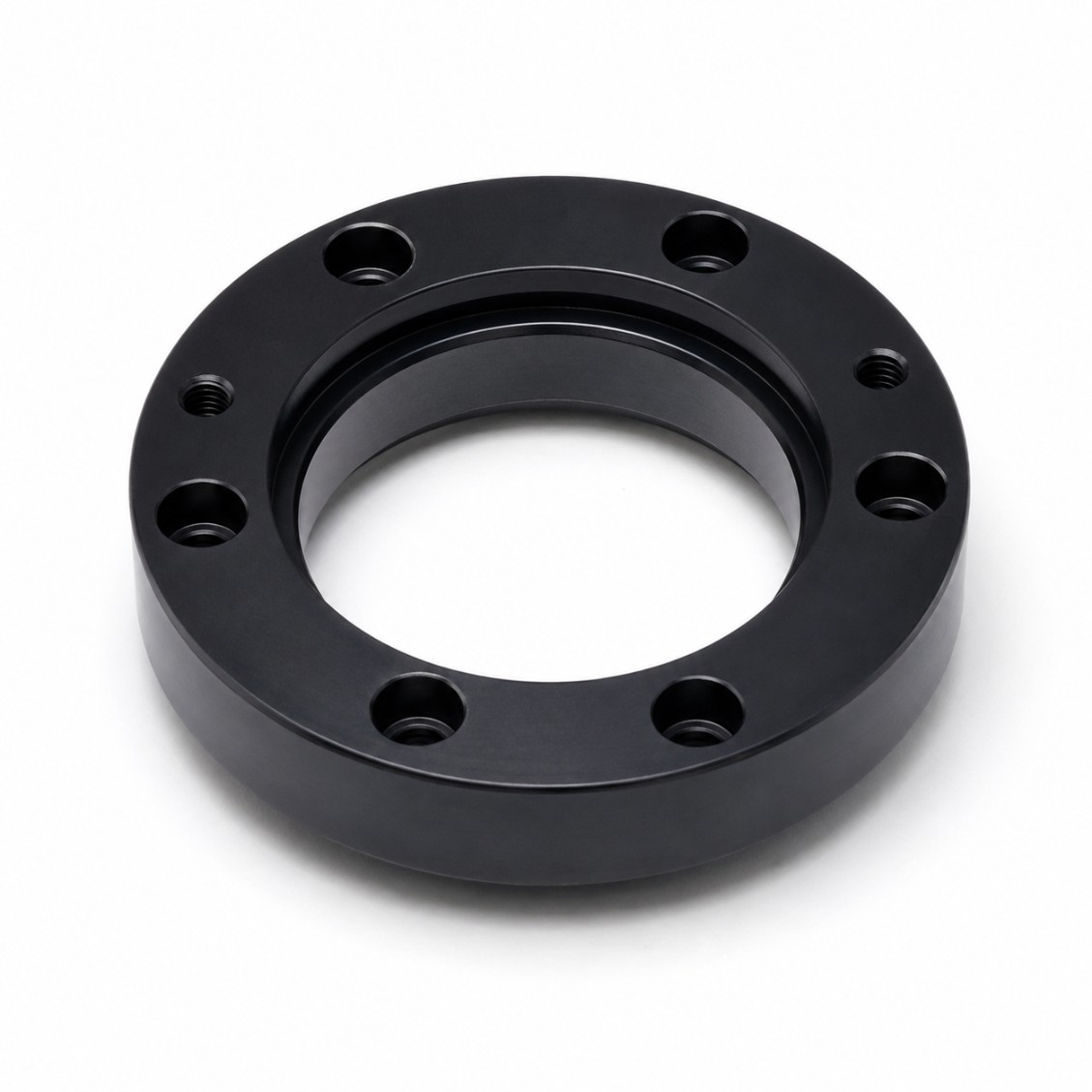

Al 6061 · СтандартСтандартная рамка смотрового окна CF16
Чёрный анод · 20 шт.
SUS316L · партияПартия рамок смотровых окон
15 шт. · КИМ+тест на гелий
Возможности и допуски
Что мы можем предоставить
Типичные характеристики — уточняйте точные требования при запросе.
| Плоскостность поверхности смотрового окна | ≤ 0,008 мм |
| Допуск на уплотнительный паз | ±0,02 мм глубина / ширина |
| CF острие-лезвие | PNEUROP, R ≤ 0,1 мм наконечник |
| Внутренний Ra | 0,8 мкм (антибликовое покрытие) |
| Максимальное отверстие смотрового окна | Ø200 мм (стандартный склад) |
| Гелиевый тест | Доступно для рамок, рассчитанных на вакуум |
| Материалы | SUS316L, Al 6061 чёрный анод |
| Стандарты смотровых окон | CF, KF, индивидуальное O-кольцо |
| Обработка поверхности | Чёрный анод, пассивация, EP |
| Очистка | Ультразвук IPA + чистая комната |
| Срок изготовления (прототип) | 6–9 дней |
| Срок изготовления (партия) | 10–16 дней |
Как работает
От чертежа до детали, готовой к чистой комнате
Загрузите свой чертёж — DFM-анализ, обработка, очистка, инспекция и упаковка в чистой комнате.
01
Загрузить чертеж
STEP, DXF, PDF. Укажите характеристики стекла, стандарт уплотнения, класс чистоты.
02
DFM и коммерческое предложение
Бесплатная DFM-проверка — оценка возможности герметизации, сжатие стекла, антибликовое покрытие. Расчет стоимости за 48 часов.
03
Обработка, чистка и инспекция
ЧПУ-обработка, ультразвуковая очистка, КИМ, тест на герметичность He, упаковка в чистой комнате.
04
Доставка по всему миру
Полный размерный отчет + акт очистки прилагаются. DHL / FedEx / морские перевозки.
Отзывы
Доверие инженеров по полупроводникам и оптике
★★★★★
"Поверхностная чистота и упаковка сразу соответствовали нашим требованиям входного инспекционного контроля чистой комнаты. Размерной отчет полностью совпал с нашим контролем CMM."
LW
Ли Вэй
Инженер по оборудованию · Тайвань
★★★★★
"HXC понял требования к вакуумной герметизации компонентов нашей камеры без долгого объяснения. Срок поставки был точно указан."
SL
Софи Л.
Инженер по проектированию оборудования · Южная Корея
★★★★★
"Мы уже два года закупаем обработку подложек и детали камеры у HXC. Чистота, размерная точность и партийная стабильность на высоте."
JT
Джеймс Т.
Старший закупщик · Россия
Часто задаваемые вопросы
Рамки для камерных окон — Часто задаваемые вопросы
Инженерные и закупочные вопросы отвечает команда компонентов полупроводников.
Равномерное сжатие требует: (1) Плоскостность поверхности ≤ 0,008 мм проверено с помощью КИМ; (2) Симметричная схема болтов — все отверстия крепежа на одинаковом радиусе ±0,01 мм; (3) Положение центральной линии канавки в пределах ±0,02 мм от центральной линии отверстия окна. Вместе это обеспечивает равномерное сжатие уплотнительного кольца или прокладки CF по всему периметру окна.
CF ConFlat клинок-край (медная или алюминиевая прокладка, класс UHV) обработана по DIN 28403. Уплотнение по плоскости с O-кольцом (AS568A / BS1806) для соответствующего сечения уплотнительного кольца. Уплотнение проволокой из индия для прямоугольных окон UHV. Укажите поставщика стекла для окна, и мы подтвердим геометрию интерфейса герметизации.
Да — внутренние поверхности рамки окна могут быть черным анодированием (Тип III черный) для алюминиевых рамок, или дробеструйная обработка + черное фосфатирование для стальных рам. Оба варианта значительно снижают отражения рассеянного света от внутренней части рамы, которые в противном случае появлялись бы на изображениях мониторинга процесса.
Все стандартные материалы стекла для смотровых окон: боросиликат (Пирекс), плавленый кварц / кварц, сапфир, ZnSe (ИК), и BaF₂. Геометрия паза рамы рассчитана на определённую толщину стекла и необходимый процент сжатия — чрезмерно сильное сжатие приводит к растрескиванию хрупких ИК-окон.
Да — прямоугольные, овальные и нестандартные профили рам смотровых окон изготавливаются на наших 5-осевых станках с ЧПУ. Уплотнительный паз непрерывно повторяет профиль. Для прямоугольных рам: геометрия углов обрабатывается с заданным радиусом для предотвращения концентрации напряжений в стекле.
Стандартные рамы: Ø200 мм (CF200 / KF200). Индивидуальные рамы: до Ø350 мм. Прямоугольные смотровые окна: до 300 × 200 мм. Большие размеры по запросу.
Прототип: 6–9 дней. Партия: 10–16 дней. Рамы смотровых окон UHV CF с гелиевым тестом: добавить 1–2 дня.
