Ghid de bune practici pentru frezarea la unghi, instrumente și aplicații

Mecanica frezării unghiulare: Cum funcționează

Când ne îndepărtăm de prelucrarea tradițională pe suprafețe plane, fizica așchierii metalului se schimbă dramatic. În frezarea standard, forțele de așchiere sunt relativ previzibile. Cu toate acestea, frezarea unghiulară introduce așchieri non-ortogonale, unde scula angrenează piesa de prelucrat la un unghi.

Această schimbare modifică modul în care se formează așchiile și cum se distribuie forțele pe muchia de așchiere:

Vârfuri de forță laterală: În loc de presiune direct în jos sau laterală, forța de așchiere se împarte în vectori complecși, împingând scula atât lateral, cât și axial.
Grosime variabilă a așchiei: Pe măsură ce freza intră și iese dintr-un plan înclinat, grosimea așchiei se modifică constant, necesitând ajustări precise ale avansului.
Unghiuri de angrenare modificate: Suprafața de contact dintre muchia sculei și material crește, generând mai multă frecare și căldură localizată.

Frezare convențională vs. Frezare unghiulară: Deflexiunea sculei

Gestionarea deflexiunii sculei este una dintre cele mai mari bătălii zilnice din atelier. Când frezăm o suprafață plană, forțele de deflexiune acționează paralel cu axul mașinii, care este inerent rigid. Frezarea unghiulară schimbă complet această dinamică.

Atribut de prelucrare	Frezare plană convențională	Frezare unghiulară / Planuri înclinate
Direcția forței primare	Axial (În sus/În jos)	Axial combinat și radial ridicat (Încărcare laterală)
Risc de deflexiune	Scăzut (Împinge direct în ax)	Ridicat (Împinge scula departe de tăietură)
Rugozitatea suprafeței Sa	Uniform pe parcurs	Risc de ondulație datorită vibrațiilor sculei
Acuratețe dimensională	Foarte predictibil	Necesită calibrarea deflexiunii sculei

Deoarece scula este împinsă lateral în timpul unei tăieturi angulare, parametrii standard de tăiere vor cauza deviații dimensionale și un finisaj superficial slab dacă nu sunt corectați.

Metode de obținere a unghiului

Pentru a obține unghiurile precise necesare producției moderne, ne bazăm pe trei metode principale, în funcție de configurația mașinii și complexitatea piesei.

Fixarea piesei prin înclinare

Dacă operăm un frezor standard cu 3 axe, creăm unghiul prin înclinarea piesei de prelucrat în sine. Această configurație se bazează pe hardware de precizie pentru a înclina fizic materia primă:

Configurație cu riglă de sinus: Asociată cu blocuri de măsurare pentru unghiuri ultra-precise, cu toleranțe reduse.
Șuruburi Universale și Plăci Reglabile: Excelent pentru configurări rapide și ajustări manuale.
Dispozitive de Înclinare Personalizate: Sisteme de fixare dedicate, concepute pentru a bloca piesele la o înclinație rigidă și repetabilă pentru serii de producție.

Înclinare Ax/Cap

În loc să mutăm piesa, putem ajusta geometria mașinii. Prin ajustarea unui cap universal sau utilizarea capetelor cu unghi de oscilație mecanic, înclinăm freza în raport cu o piesă de lucru fixă. Acest lucru menține o rigiditate ridicată a sistemului de fixare, deoarece piesa stă plat pe masă, deși necesită o calibrare atentă pentru a asigura că unghiul de înclinare al axului este corect. rigiditatea fixării piesei deoarece piesa stă plat pe masă, deși necesită o calibrare atentă pentru a asigura că unghiul de înclinare al axului este corect.

Interpolație CNC

Pentru geometrii complexe și profile cu unghi variabil, ne îndepărtăm de configurațiile statice și valorificăm prelucrare CNC multi-axă. Prin utilizarea traseelor de scule sincrone pe 4 axe și 5 axe, mașina înclină dinamic scula sau masa în timp real. Acest lucru elimină necesitatea configurărilor manuale specializate, permite pentru trasee de scule trohoidale pe contururi complexe, și oferă tranziții perfect fără cusur.

Instrumente principale și elemente esențiale pentru frezarea unghiulară

Obținerea de caracteristici unghiulare curate și precise depinde în mare măsură de alegerea sculelor de tăiere și a setup-urilor de prindere. Deoarece tăieturile neortogonale schimbă modul în care scula interacționează cu materialul, frezele standard adesea nu sunt suficiente.

Frezaje specializate

Frezatoare cu unghi simplu: Aceste scule au o suprafață de tăiere conică unică. Sunt alegerea preferată pentru frezarea anumitor chamfreine, caneluri unghiulare și pentru frezare de coadă de rând setup-uri.
Frezatoare cu unghi dublu: Proiectate cu două fețe de tăiere simetrice sau asimetrice, o freză cu unghi dublu este esențială pentru prelucrarea canelurilor în V, frezarea filetelor, știfturilor, și pentru chamfreinele din spate.
Frezatoare pentru chamfreine și freze cu inserție indexabilă: Pentru producție de volum mare, Inserții pentru freze cu raze și frezele cu față indexabile oferă o alternativă rentabilă. Poți schimba rapid marginile uzate fără a înlocui întregul corp al instrumentului, asigurând o pregătire versatilă a marginilor și o geometrie constantă a piesei.

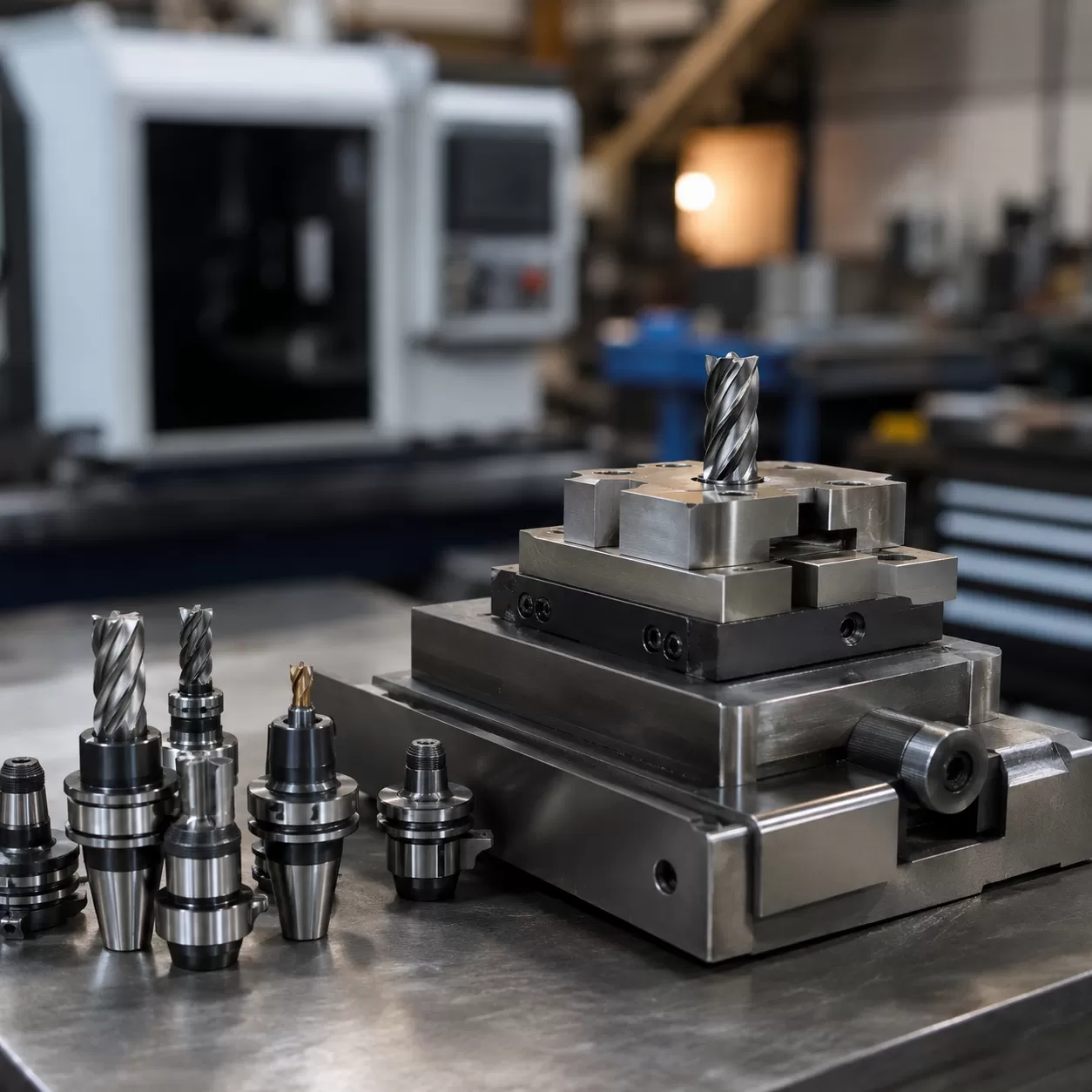

Accesorii de fixare și configurare de precizie

Chiar și cel mai ascuțit cutter va eșua fără o prindere maximă rigiditatea fixării piesei. Pentru a preveni deplasarea piesei sub forțele laterale de tăiere, sunt necesare unelte specializate de configurare:

Bare și plăci sine: Folosite împreună cu blocuri de unghi de precizie pentru a stabili un unghi extrem de precis prin stive exacte de blocuri de calibrare matematice. O configurație standard bare sine asigură că piesa ta stă la un unghi perfect înainte de fixare.
Vizere hidraulice și modulare înclinate CNC: Acestea permit ajustări rapide și repetabile ale unghiului direct pe masa mașinii, oferind presiunea de prindere rigidă necesară pentru îndepărtarea materialului greu.

Prezentare a instrumentelor premium HXCNC

Pentru a depăși limitele prelucrării standard, am proiectat linia noastră proprie de unelte de tăiere de înaltă performanță (HPC). Soluțiile noastre specializate de frezare pe unghiuri dispun de substraturi avansate din carbură premium care mențin o margine ascuțită sub impact sever.

Aplicăm acoperiri speciale PVD și CVD pentru a reduce frecarea și a izola căldura, ceea ce previne șocul termic care cauzează de obicei micro-crăpături în timpul prelucrării complexe multi-ax CNC. Combinat cu geometria personalizată a canelurilor variabile, uneltele noastre minimizează activ armonicile și vibrațiile. Indiferent dacă pregătiți componente complexe pentru automotive sau prelucrați un model foarte detaliat cavitatea complexă a corpului matriței, uneltele noastre oferă calibrarea precisă a deflexiei instrumentului și o finisare superioară a suprafeței Sa pe care o cere atelierul dumneavoastră.

Aplicații industriale ale frezării pe unghiuri

Frezarea pe unghiuri este un element de bază în fabricarea modernă, oferind geometria precisă necesară pentru componentele supuse stresului ridicat și toleranțelor stricte. În diverse sectoare industriale din România, obținerea unghiului exact de contact între unealtă și piesă este critică pentru performanță și durabilitatea piesei.

Componente aerospațiale

În fabricarea aerospațială, minimizarea greutății în timp ce se menține integritatea structurală este esențială. Frezarea pe unghiuri este utilizată pe scară largă pentru:

Compartimente structurale: Găurire complexă a buzunarelor pentru reducerea greutății, cu înclinații precise ale pereților.
Riburi cu unghi variabil: Crearea de contururi aerodinamice și structuri de întărire a aripilor.
Suporturi de precizie: Realizarea de conexiuni multi-axiale capabile să suporte încărcări extreme în zbor.

Pentru ansambluri avansate în domeniul aerospațial, integrarea acestor tehnici cu componente de înaltă calitate—cum ar fi cele produse prin metode specializate șasiu din fontă pentru prelucrare CNC—asigură configurațiile rigide necesare pentru a preveni devierea instrumentului în timpul tăieturilor grele.

Fabricarea matrițelor și a formei

Industria fabricării de matrițe se bazează pe finisaje de suprafață impecabile și geometrie exactă pentru a asigura ejectarea corectă a pieselor și durata de viață a instrumentului.

Unghiuri de înclinare: Frezarea pereților înclinați și preciși pe inserții de miez și cavitate pentru ca piesele turnate să se elibereze fără frecare.
Miezuri conice: Componente de matrițe interconectate pentru modelare care necesită o potrivire cu toleranță zero.
Profilare complexă a cavităților: Utilizarea prelucrării CNC multi-ax pentru urmărirea liniilor complexe și curbate ale pieselor.

Inginerie Auto

De la producția în volum mare la atelierele de curse personalizate, tăierea unghiulară asigură performanța motoarelor și transmisiei sub presiune.

Rafinatea muchiilor de șanțare a blocurilor de motor: Crearea de muchii de intrare fiabile pentru cilindri și galerii de ulei.
Suprafețe de asamblare a manifold-urilor: Frezarea unghiurilor de etanșare precise pentru eliminarea scurgerilor de evacuare și admisie.
Componente personalizate pentru performanță: Prelucrarea butucilor de suspensie, clemelor de direcție și suporturilor de curse ușoare.

Lucrări generale de mașini și atelier de prelucrare

Pentru echipamente industriale de zi cu zi, frezarea unghiulară creează interfețele mecanice care mențin fabricile din România în funcțiune.

Gleznire în formă de coadă de rândunică și caneluri cheie: Prelucrarea ghidajelor liniare precise utilizate în unelte și dispozitive manuale.
Roți dințate conice: Tăierea profilurilor dinților în unghi pentru transmiterea fiabilă a puterii la unghi drept.
Rafinate pentru pregătirea sudurilor: Rafinatea plăcilor groase de oțel structural pentru a asigura penetrarea completă a sudurii în timpul fabricației.

Cele mai bune practici pentru frezarea unghiulară de înaltă precizie

Fixarea unghiului perfect necesită mai mult decât doar înclinarea unei piese de lucru sau rotirea unui arbore. Când te abati de la tăierea ortogonală standard, fizica se schimbă. Gestionarea forțelor unice generate în timpul acestui proces necesită respectarea strictă a principiilor dovedite de prelucrare.

Rigiditatea de fixare a piesei și forțele laterale

Strângerea cu clește standard adesea nu face față în timpul operațiunilor de înclinare accentuată. Frezarea la unghi introduce forțe laterale de tăiere severe care doresc să împingă piesa lateral sau să o ridice din dispozitiv. Pentru a menține precizia, trebuie să folosești clești CNC modulari dedicați sau dispozitive personalizate susținute de inserții de maxilar zimțate pentru uz intens. Eliminarea mișcării piesei este primul și cel mai critic pas pentru a evita devierea dimensională.

Optimizarea traseului de sculă și unghiurile de angajare

Intrările tradiționale pe linie dreaptă creează încărcări de șoc masive la intrare pe o suprafață înclinată. În schimb, implementează strategii de unghi de angajare constant și trasee de scule trohoidale.

Aceste metode reglează vibrațiile structurale și distribuie uniform cererea termică pe marginea de tăiere. Menținerea unei angajări constante a sculei previne încărcările bruște, ceea ce extinde semnificativ durata de viață a sculei și menține un mediu de tăiere stabil.

Viteze, avansuri și adâncimea de tăiere (DOC)

Calcularea avansurilor și vitezelor pentru un frez de unghi simplu sau un frez cu unghi dublu necesită analizarea diametrului de tăiere efectiv mai degrabă decât a diametrului maxim al sculei.

Optimizarea încărcării cu șurub: Bazează-ți calculele de încărcare cu șurub pe punctul specific de contact al sculei cu piesa de lucru.
Controlul deflexiei: Echilibrează adâncimea radială de tăiere (RDOC) cu adâncimea axială de tăiere (ADOC). Unghiurile mai ascuțite cresc deflexia sculei pe linia centrală, pe care trebuie să o contracarezi prin realizarea de treceri radiale mai ușoare și maximizarea angajamentului axial acolo unde este posibil.
Considerații despre material: Asigură-te că parametrii tăi corespund specificațiilor proprietăților materialului brut al piesei tale, deoarece aliajele mai dure cresc dramatic riscurile de deflexie în timpul angajamentului unghiular.

Strategii de răcire și lubrifiere

Buzunare adânci și caneluri în V strânse acționează ca capcane pentru așchii continue. Răcirea standard cu flux complet este foarte eficientă pentru spălarea cuiburilor mari de așchii în configurații deschise. Cu toate acestea, pentru găuriri adânci sau profilări complexe, Lubrifierea cu Cantitate Minimă (MQL) livrează aer și ulei atomizat direct în zona de tăiere. Aceasta elimină așchiile din canelă în timp ce previne șocul termic asupra uneltelor tale din carbură solidă.

Depanarea provocărilor comune în frezarea unghiulară

Chiar și cu o configurație solidă, tăierea în pantă introduce forțe unice care pot devia toleranțele sau pot uza uneltele. Când dimensiunile tale migrează sau finisajul pare aspru, trebuie să izolezi sistematic problema.

Matricea noastră de depanare tehnică descompune cele mai frecvente defecte observate pe linia de producție, cauzele lor principale și soluțiile tehnice imediate pentru a readuce producția pe drumul cel bun.

Defect / Simptom	Cauza potențială principală	Corecție tehnică
Inexactitate unghiulară & Toleranțe	Erori în ansamblul de prindere, bare sine necalibrate sau derivație termică.	Verifică configurația cu un indicator de dial, verifică geometria barei sine și minimizează interfețele de cuplare.
Finisaj slab al suprafeței & Zgomot de frezare	Harmonicile multi-axă, deflexia excesivă a uneltei sau ratele de avans necorespunzătoare.	Ajustează încărcarea cipului, comută la tăietoare cu helix variabil și maximizează rigiditatea arborelui principal.
Uzura prematură a instrumentului și ciobirea	Re-tăierea așchiilor în V-uri adânci, unghiuri de tăiere efective incorecte sau acumularea de căldură.	Trecere la inserții din carbură acoperite avansate HXCNC și optimizează livrarea de răcire.

Problema 1: Inexactitate unghiulară și eșecuri în toleranțe stricte

Când piesa finalizată nu trece inspecția, cauza de obicei este eroarea de acumulare a componentelor sau o deplasare subtilă în timpul tăierilor grele. Configurațiile standard cu 3 axe, folosind plăci de unghi sau cleme reglabile, sunt foarte susceptibile la mici spații libere.

Calibrarea indicatorului de dial: Nu te baza niciodată pe gradațiile brute de pe o clemă înclinabilă sau cap universal. Măsoară întregul lungime al materialului brut sau al dispozitivului de fixare cu un indicator de dial de înaltă precizie înainte de a porni arborele principal.
Verifică geometria barei sine: Verifică dacă există așchii blocate sau bavuri microscopice sub blocurile de măsurare. O particulă mică de resturi poate duce la o eroare dimensională masivă pe o piesă lungă.
Elimină erorile de acumulare: Fiecare placă suplimentară, ridicător sau distanțier adăugat pe masă introduce un alt punct de deflexie. Menține configurația de prindere cât mai aproape de masa mașinii pentru a rezista forțelor laterale de tăiere.

Problema 2: Finisaj slab al suprafeței și urme de vibrări

Tăieturile unghiulare modifică contactul instrument-piesă, ceea ce declanșează frecvent vibrații structurale. Deoarece forțele de tăiere nu împing clar în coloana mașinii, ciclurile standard de cale de instrument pot lăsa valuri mari sau o rugozitate superficială ridicată (valoarea Sa).

Ajustează vitezele de avans: Dacă atingi o frecvență rezonantă, ajustează viteza de avans liniară în jos sau în sus cu 10-15% pentru a întrerupe armonicile.
Comută la tăietoare cu helix variabil: Canalele uniforme tind să ridice piesa ritmic în timpul contactului unghiular. Upgradarea la un design cu helix variabil sau pas variabil întrerupe aceste impacturi ciclice, netezind tăietura.
Crește rigiditatea arborelui principal: Reducerea suprafeței de overhang a instrumentului. Strângerea suportului mai strâns în conul de răsucire al arborelui reduce radical leverage-ul pe care forțele laterale le exercită asupra instrumentului tău.

Problema 3: Uzura prematură a instrumentului și ciobirea marginii

Frezarea pe o pantă îți schimbă diametrul de tăiere efectiv. Dacă programezi folosind diametrul nominal al instrumentului în loc de punctul real de contact, vei rula instrumentul mult prea lent, cauzând frecare, acumulare extremă de căldură și micro-ciobiri de-a lungul marginii de tăiere.

Upgradează la inserții acoperite HXCNC: Uneltele standard se degradează rapid sub cerințele de tăiere de înaltă performanță (HPC). Trecerea la grade speciale de carbură acoperită premium HXCNC oferă bariera termică necesară pentru a face față forțelor de tăiere sever non-ortogonale.
Gestionează unghiurile de tăiere efective: Asigură-te că geometria instrumentului corespunde materialului. Aliajele mai dure necesită un unghi de tăiere mai negativ pentru a susține marginea, în timp ce materialele moi au nevoie de geometrie ascuțită și lustruită pentru a preveni aglomerarea de așchii.
Prevenirea recutării așchiilor: Când tai geometrii complexe precum nervuri cu unghiuri variabile adânci sau palete de ghidare ale turbinelor, așchiile se adună ușor în partea de jos a canalului. Direcționează aer de înaltă presiune sau un flux continuu de fluid direct în zona de tăiere pentru a elimina așchiile înainte ca următoarea flute să treacă prin ea.
