Concentricitate Perete Subțire
Axe Căptușite

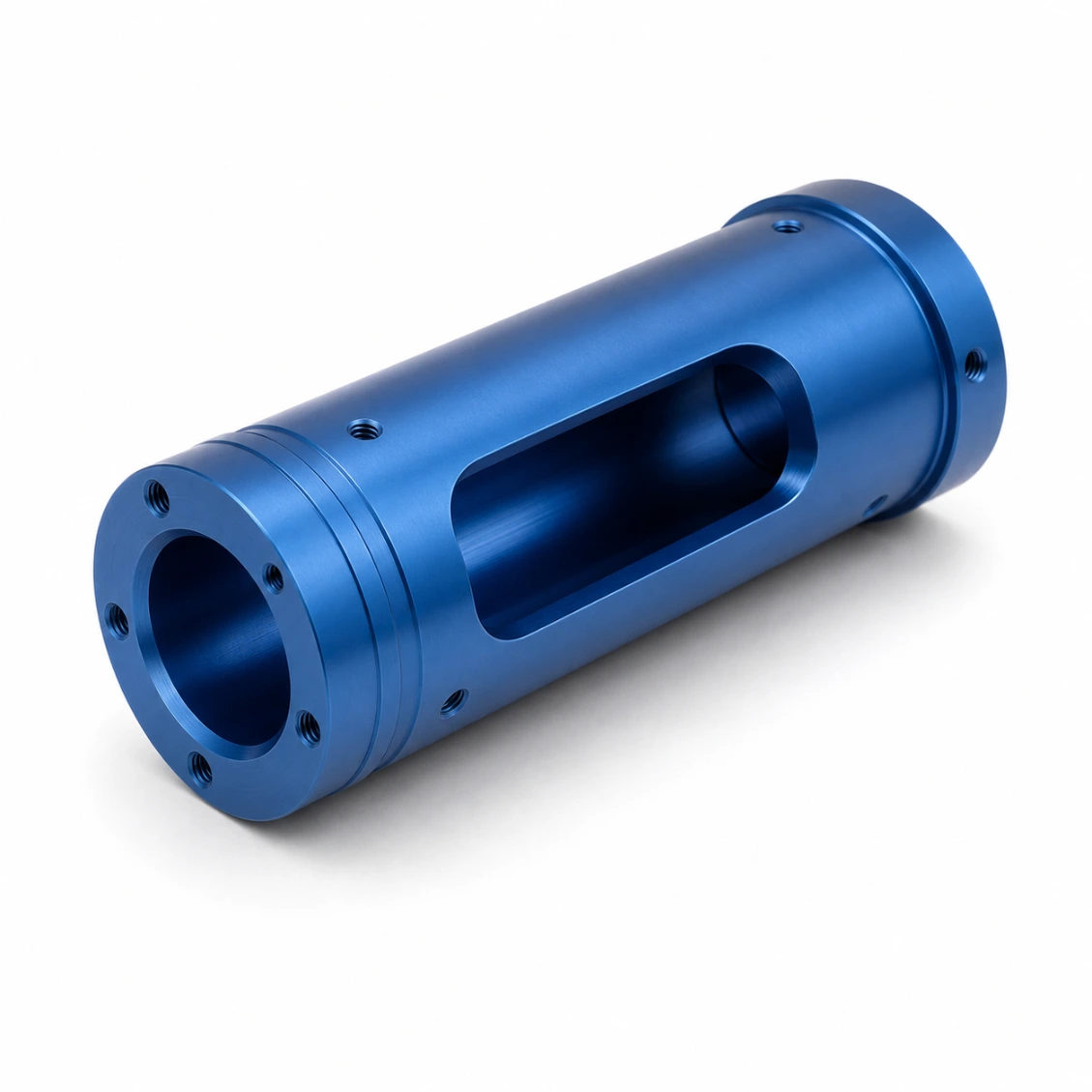

O axă goală este o axă cu gaură traversantă sau gaură închisă de-a lungul axei centrale. Designul gol reduce greutatea (critic pentru articulațiile roboților și aerospațial), permite rutarea cablurilor, liniilor pneumatice sau lichidului de răcire prin centrul axului și permite un design cu arbore traversant pentru mașini-unelte. Axe goale necesită un design atent pentru a evita deformarea peretelui subțire în timpul prelucrării și tratamentului termic.

Grosimea minimă practică a peretelui: 1,5 mm pentru oțel și inox; 2,0 mm pentru aluminiu și titan. Sub aceste limite, axul se poate deforma în timpul prelucrării (din cauza presiunii de prindere) și în timpul tratamentului termic (din cauza gradientelor termice). Pentru pereți mai subțiri, luați în considerare nichel electroless sau crom dur pe un ax mai gros mai degrabă decât prelucrarea unui ax gol cu perete foarte subțire. HXC semnalează preocupări legate de pereți subțiri în revizuirea DFM.

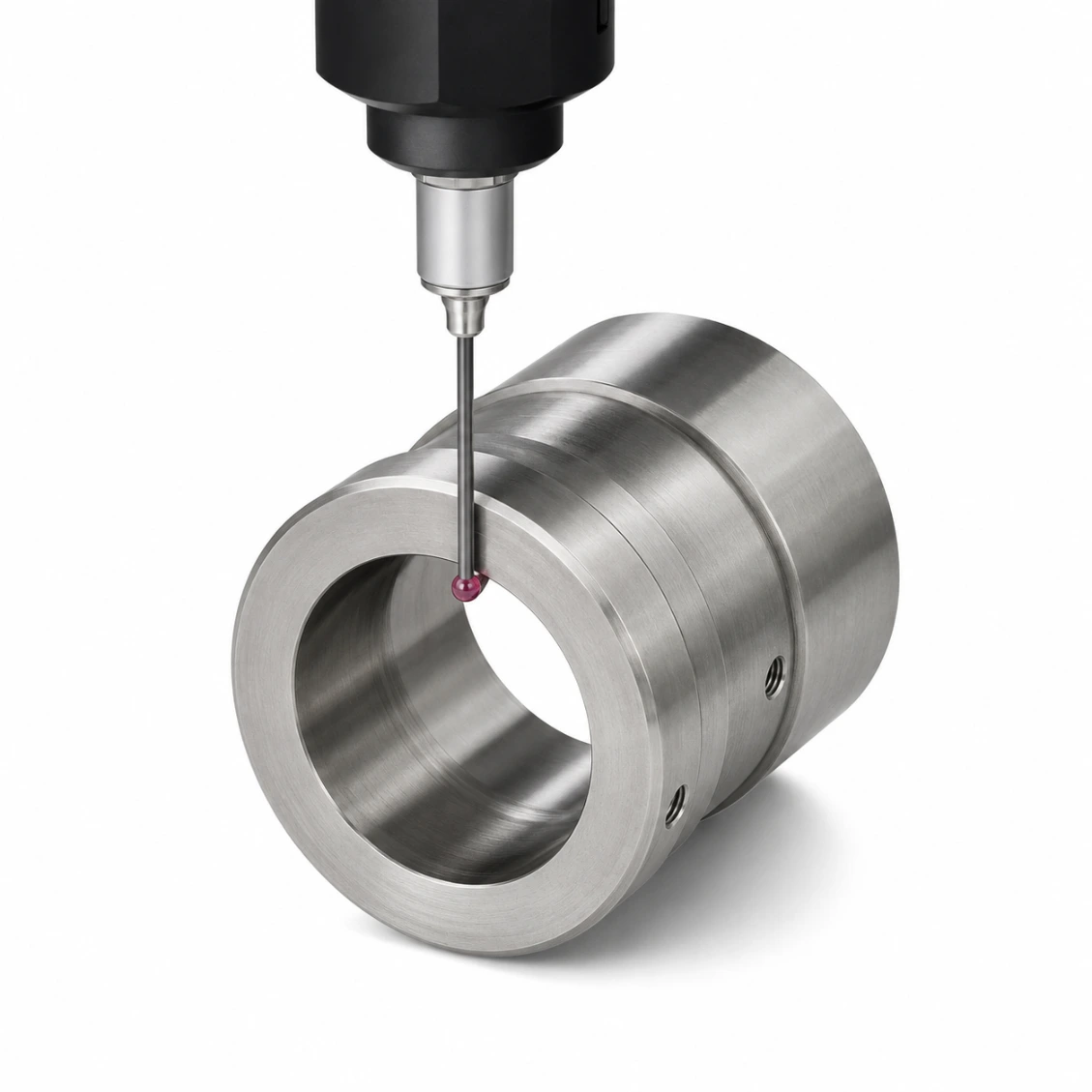

HXC rotește atât OD-ul, cât și gaura într-o configurație de strunjire-milling cu 5 axe fără re-prindere — acest lucru elimină eroarea de configurare a unei abordări în două operații. Gaura și OD-ul sunt strunjite până la stocul de șlefuire, apoi OD-ul este șlefuit cilindric folosind gaura ca datum (între centre sau într-un collet de precizie). Obține concentricitatea OD-ului față de gaură ≤ 0,003 mm TIR.

Un ax gol cu același OD și lungime ca și un ax solid, cu gaura = 70% de OD, păstrează aproximativ 76% din rezistența la îndoire în timp ce reduce masa cu aproximativ 49%. Pentru aplicațiile articulațiilor robotice unde inertia rotativă domină performanța, axele goale reprezintă un avantaj major în proiectare. Axele goale din titan oferă cel mai bun raport rezistență-greutate pentru aplicații aerospațiale exigente.

Prototip (1–5 bucăți, turnat + șlefuit): 4–7 zile. Lot mic (10–50 bucăți): 7–12 zile. Producție (100– 1.000 bucăți): 10–16 zile. Oțel inoxidabil sau titan: adăugați 2–4 zile. Producție urgentă disponibilă.

42CrMo4 (întărite prin inducție) pentru intrarea cutiei de viteze și industriale. 20CrMnTi (carburat) pentru rezistență maximă la oboseală superficială. Oțel inoxidabil SUS303/316L pentru industria alimentară, farmaceutică, marină. Al 6061/7075 anodizare dură pentru rotorul EV și axe robot ușoare. Ti Gradul 5 pentru domeniul aerospațial/medical. PEEK/POM pentru aplicații sterilizabile sau auto-ungătoare.

Diametru exterior standard șlefuit: Ra 0.4 µm. Șezuturi pentru rulmenți de precizie: Ra 0.2 µm. Finisaj oglindă pentru etanșări: Ra 0.1 µm. Boring: Ra 0.8 µm lustruit, Ra 0.4 µm la cerere. Toate măsurate cu profilometru de contact și raportate.

Da — chei, splines, filete, găuri transversale, porturi de ulei, suprafețe plane și conicitate sunt toate prelucrate în aceeași configurație de turn-milling cu 5 axe, asigurând concentricitatea între toate caracteristicile cu o toleranță de 0.003 mm TIR.

Da — HXC prelucrează regulat axe goale cu găuri transversale radiale, porturi de distribuție a uleiului, chei, splines și capete filetate în aceeași configurație de 5 axe. Găurile transversale care intersectează boring-ul trebuie să fie debururate cu grijă — HXC folosește unelte de deburare de precizie și verifică dacă boring-ul este clar înainte de expediere. Specificați dimensiunea, poziția găurii transversale și orice cerințe de etanșare pe desen.
