Руководство по процессам анодирования, типам, преимуществам и применению

Как работает процесс анодирования?

Задумывались ли вы, как мы превращаем необработанный алюминий в прочный, коррозионностойкий продукт? Это не просто слой краски, который со временем облупляется. Анодирование — это контролируемый электрохимический процесс который преобразует поверхность металла в долговечный, интегрированный анодный оксидный слой.

В HXCNC мы разбиваем этот процесс на очень точную трехэтапную последовательность, чтобы ваши Части, обработанные на ЧПУ выходили с безупречной эстетикой поверхности и точными размерными допусками.

Этап 1: Предварительная обработка и подготовка поверхности

Мы не можем создать идеальный анодный оксидный слой на грязной поверхности. Перед началом химической обработки необработанный металл проходит строгий режим очистки.

• Обезжиривание: Мы удаляем производственные масла, жиры и режущие жидкости, оставшиеся после фрезерования на ЧПУ.
• Химическое травление: Легкая кислотная или щелочная обработка удаляет микрослой алюминия. Это устраняет естественные окислы и минимизирует мелкие царапины для достижения однородной шероховатости поверхности (Ra).
• Демаскировка: Быстрое ополаскивание удаляет остаточные легирующие элементы (например, медь или кремний), оставшиеся на поверхности после травления, оставляя чистое, голое металл.

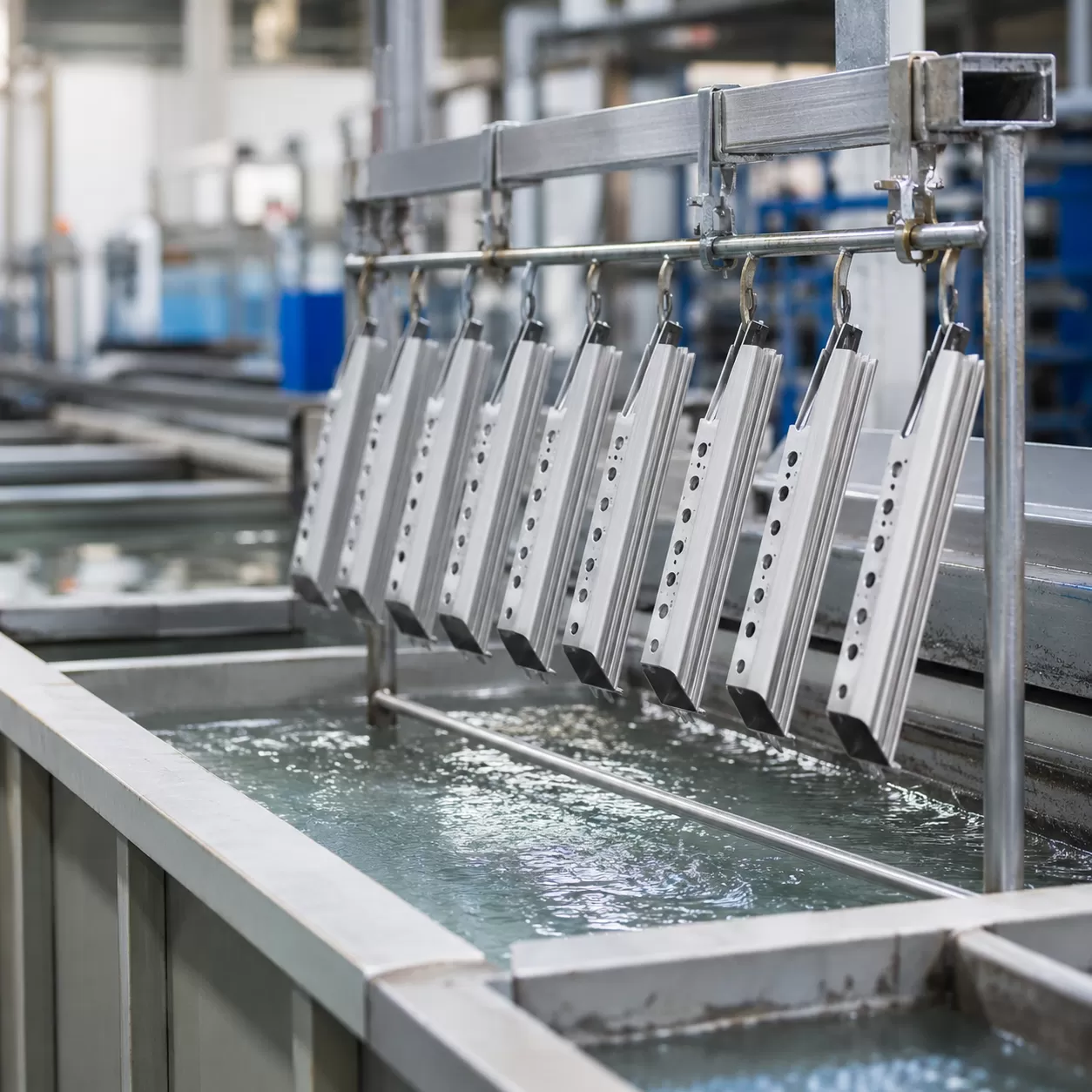

Этап 2: Электрохимическая ячейка (Обработка в резервуаре)

Здесь происходит сама электрохимическая конверсия. Мы погружаем подготовленные алюминиевые детали в кислотную электролитную ванну и пропускаем через систему электрический ток.

Когда проходит электричество, молекулы воды в ванне распадаются. Ионы кислорода устремляются к алюминиевому аноду, связываясь с металлом на молекулярном уровне для формирования высокопористой, однородной структуры алюминиевого оксида.

Этап 3: Постобработка (Окрашивание и запечатывание)

Свежепроизведённый слой оксида очень пористый, напоминает микроскопический сот. Эта открытая структура дает нам идеальное окно для добавления цвета и максимальной защиты.

• Дополнительное окрашивание: Поскольку слой заполнен микроскопическими порами, он отлично впитывает красители. Мы можем вводить яркие органические или неорганические пигменты прямо в поры для ярких декоративных отделок.
• Процесс запечатывания: Для завершения обработки детали мы погружаем её в горячую воду или химическую ванну (например, никелевый ацетат). Это увлажняет слой оксида, вызывая набухание микроскопических пор и их закрытие. Запечатывание сохраняет любой добавленный цвет и максимизирует устойчивость к коррозии и диэлектрическую прочность.

Стандартные типы анодирования (Классификация Mil-A-8625)

При указании покрытия анодированием для деталей, обработанных на ЧПУ, мы обычно следуем военной спецификации Mil-A-8625. Этот стандарт определяет конкретные электролитические процессы, используемые для формирования слоя анодного оксида, основываясь на химии кислотной ванны и толщине слоя. Выбор правильного типа полностью зависит от условий эксплуатации детали и механических требований.

Тип I: анодирование хромовой кислотой (CAA)

Тип I использует ванну с хромовой кислотой для создания самого тонкого слоя анодного оксида из трех основных типов, обычно в диапазоне от 0.02 до 0.1 милли (от 0.5 до 2.5 микрон).

• Ключевые характеристики: Обеспечивает отличную коррозионную стойкость при минимальном воздействии на размеры и допуски.
• Лучшее применение: Идеально подходит для компонентов аэрокосмической промышленности с точными допусками и структурных деталей, критичных к усталости. Поскольку хромовая кислота не вызывает коррозии алюминия, она исключительно безопасна для сложных сборок с слепыми отверстиями, где застрявшая кислота могла бы вызвать проблемы.

Тип II: Анодирование серной кислотой (SAA)

Тип II — самый распространённый стандартный метод в отрасли, использующий ванну с серной кислотой для получения покрытия толщиной от 0.1 до 1.0 мил (2.5 до 25 микрон).

• Ключевые характеристики: Этот процесс создает очень пористую структуру, идеально подходящую для поглощения органических красителей перед финальной запечатывающей обработкой. Он обеспечивает отличный баланс износостойкости, защиты от коррозии и яркости внешнего вида поверхности.
• Лучшее применение: Универсальный выбор для потребительской электроники, автомобильных отделок, оптических корпусов и общих компонентов с ЧПУ. Если вам нужен конкретный цвет, такой как черный, красный или синий, тип II — лучший вариант.

Тип III: Твердый анодный слой (Hard Anodize)

Тип III, широко известный как твердый анодный слой, также использует ванну с серной кислотой, но работает при гораздо более низких температурах и более высоких электрических токах. Это обеспечивает быстрое образование плотного, керамического слоя толщиной от 1.0 до 3.0 мил (25 до 76 микрон) и более.

• Ключевые характеристики: Он создает чрезвычайно плотный барьер, похожий на керамику, с исключительным контролем шероховатости поверхности, высокой износостойкостью и высоким диэлектрическим сопротивлением.
• Лучшее применение: Инженерные применения, требующие экстремальной долговечности, такие как поршни, скользящие механизмы, военное оборудование и промышленные приспособления с высокой износостойкостью.

Специальные процессы

Помимо стандартных классификаций Mil-Spec, специализированные обработки поверхности предназначены для решения конкретных инженерных задач:

Если ваш дизайн требует альтернативных защитных слоёв, рассмотрите варианты, такие как высокоэффективные услуг по нанесению распылительного покрытия могут обеспечить точную химическую или экологическую защиту, необходимую для ваших конкретных алюминиевых сплавов.

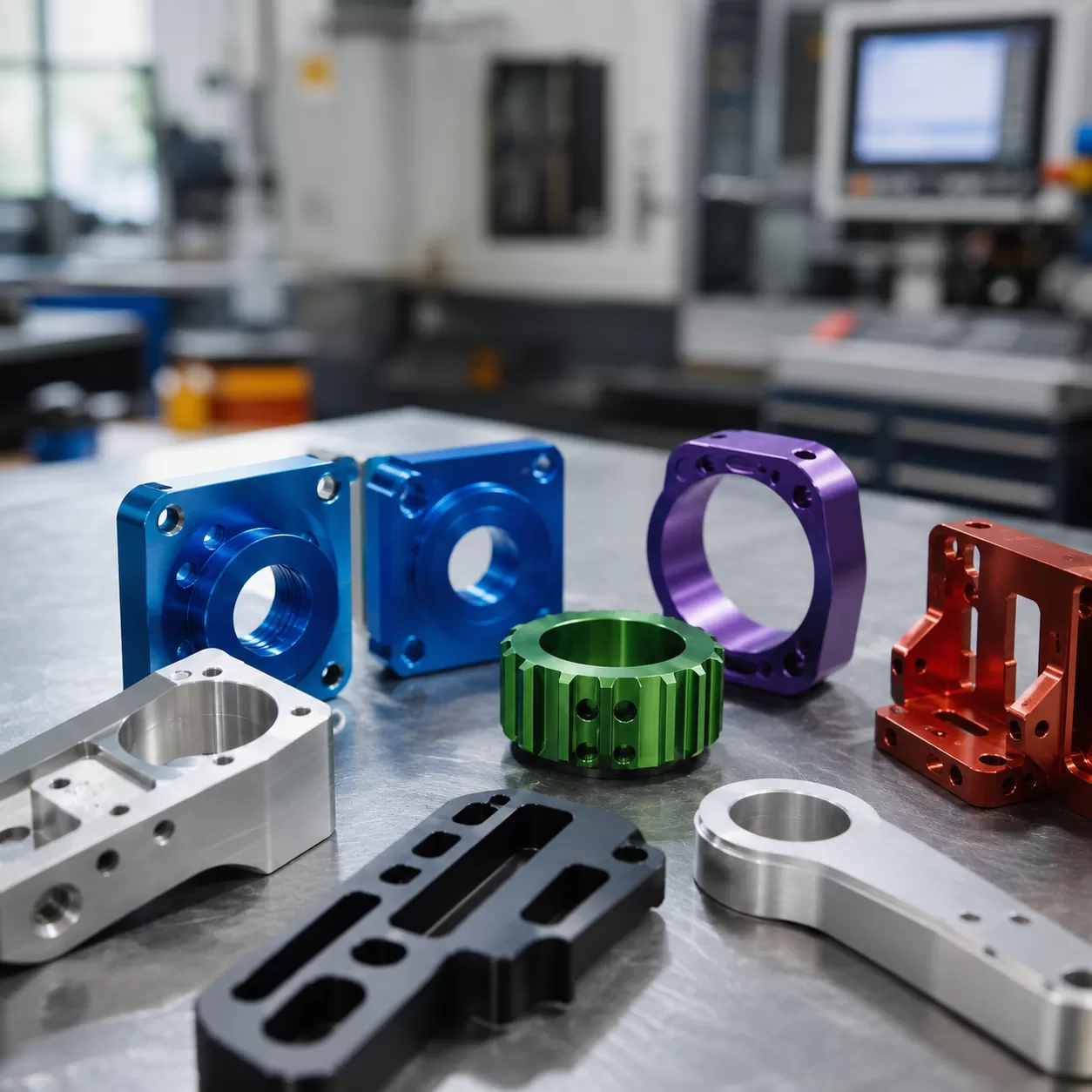

Ключевые преимущества анодирования для ЧПУ-обработанных компонентов

Анодирование превращает поверхность необработанного алюминия в высокоэффективный актив. В отличие от краски или порошкового покрытия, которые лежат на поверхности материала, этот электрохимический процесс растёт анодный оксидный слой прямо из субстрата. В результате получается неразрывная защита, которая максимизирует срок службы и функциональность индивидуальных деталей.

Постоянное структурное соединение

Поскольку слой анодного окисла химически интегрирован в алюминиевый сплав, он образует постоянную связь. Традиционные покрытия не выдерживают экстремальных нагрузок, но анодированная поверхность не может отслаиваться или трескаться. Это делает её критически важным выбором для сложных внутренние компоненты камеры и узлы, требующие интенсивной эксплуатации и абсолютной целостности поверхности.

Улучшенная износостойкость и устойчивость к царапинам

Анодирование значительно увеличивает твердость поверхности. Твердое анодирование (Тип III) создает прочный керамический барьер, который защищает детали, обработанные на станках с ЧПУ, от абразивного износа и повседневных царапин. Это защищает точные допуски и гарантирует, что движущиеся алюминиевые компоненты не деградируют под действием трения.

Превосходные барьеры коррозии

Анодированные покрытия обеспечивают исключительное конверсионное покрытие, которое изолирует необработанный алюминий от кислорода, влаги и химикатов. Эта система защиты блокирует солевой туман, окисление и агрессивные чистящие средства, сохраняя структурную целостность основного металла на десятилетия.

Функциональная диэлектрическая изоляция

Для электрических и электронных применений анодированная поверхность действует как эффективный изолятор. Покрытие обладает высокой диэлектрической прочностью, предотвращая электрические дуги и изолируя токи без необходимости использования дополнительных громоздких изоляционных материалов.

Управление тепловой излучательностью

Анодирование улучшает отвод тепла. Изменяя свойства поверхности, оно позволяет алюминиевым деталям излучать тепло гораздо эффективнее, чем необработанный блестящий металл. Это очень полезно для высокопроизводительных радиаторов, блоков питания и компонентов двигателя, работающих под интенсивными тепловыми нагрузками.

Промышленные применения и реальное использование анодирования

Анодирование — это не просто придание деталям привлекательного внешнего вида; это критически важное требование в основных производственных секторах России. Преобразуя поверхность необработанного алюминия в прочный анодный оксидный слой, этот процесс финишной обработки гарантирует, что компоненты могут выдерживать суровые повседневные условия эксплуатации.

Вот как различные отрасли промышленности используют анодирование для своих конкретных применений:

• Потребительская электроника: Современные устройства требуют премиального ощущения и устойчивости к царапинам. Мы в значительной степени полагаемся на анодирование серной кислотой для получения гладких, ярких покрытий на смартфонах, ноутбуках и премиальных компоненты коммуникационной электроники. Этот процесс обеспечивает идеальное сочетание эстетики поверхности и функциональной защиты от царапин.
• Аэрокосмическая и автомобильная промышленность: Снижение веса — это всё в аэрокосмической и автомобильной инженерии. Замена тяжелой стали легкими алюминиевыми сплавами (6061, 7075) является стандартной практикой, но эти детали нуждаются в серьезной защите. Анодирование хромовой кислотой (Тип I) и твердое анодирование (Тип III) обеспечивают жизненно важную коррозионную стойкость и защитные барьеры от износа, необходимые для кронштейнов двигателя, корпусов гидравлических клапанов и конструктивных летных компонентов.
• Медицинское оборудование: Чистота и долговечность являются обязательными в здравоохранении. Анодированный алюминий широко используется для хирургических лотков, ортопедических инструментов и корпусов диагностического оборудования. Не отслаивающееся, герметичное конверсионное покрытие может выдерживать многократную химическую стерилизацию и грубое клиническое обращение без деградации.
• Промышленные кондукторы, приспособления и пресс-формы: На заводе детали автоматизированного оборудования подвергаются постоянному трению. Мы используем твердое анодирование типа III для придания промышленным производственным кондукторам, специальным приспособлениям для автоматизации и пресс-формам высокого уровня твердости и диэлектрической прочности. Эта обработка обеспечивает стабильность размеров инструмента и его плавную работу на протяжении миллионов циклов.

Профессиональные советы HXCNC: Проектирование деталей с учетом анодирования

Когда мы обрабатываем Части, обработанные на ЧПУ на HXCNC мы не просто думаем о режущих инструментах — мы смотрим вперёд к финальному резервуару. Анодирование — это покрытие преобразования, которое изменяет поверхность вашего металла, что означает, что ваш исходный дизайн CAD должен учитывать химические изменения, которые последуют. Если вы разрабатываете прочные механические установки или компоненты для оптического приборостроения прецизионных деталей, учитывая эти практические советы по производству, вы сэкономите время и материалы.

Выбор сплава важен

Ваш выбор алюминиевых сплавов определяет окончительный внешний вид и прочность анодный оксидный слой. Не все алюминии реагируют одинаково на электрохимический процесс.

• 6061 алюминий: Лучший универсальный сплав. Он отлично анодируется, обеспечивая отличную защиту и однородность цвета как для сульфурической кислотной анодировке и жёсткого анодирования (Тип III).
• 7075 алюминий: Отлично подходит для высоконагруженных конструкционных деталей, но его более высокое содержание цинка может сделать покрытие немного темнее, желтоватым или менее ярким, если вы выбираете декоративные цвета.
• 2026 алюминий: Много меди, что ухудшает устойчивость к коррозии и усложняет получение толстого защитного слоя.

Учет расширения размеров

Анодирование накапливает и проникает в поверхность материала. В отличие от краски, которая полностью лежит на поверхности, слой анодирования примерно на 50% проникает и на 50% растёт.

• Тип II (SAA): Обычно добавляет около 0,0002″ до 0,001″ толщины с каждой стороны.
• Тип III (Твердое покрытие): Добавляет примерно 0,001″ до 0,002″ или более с каждой стороны.
• Золотое правило: Вы должны настроить ваш размерными допусками на критические соединительные поверхности, опорные journals и резьбы перед обработкой для компенсации этого расширения.

Слепые отверстия и следы зажима

Химический состав требует физического и электрического контакта для работы. Это создает две основные задачи проектирования:

• Следы зажима: Каждая деталь должна быть зажата в жесткую раму для пропуска тока через ячейку. Это оставляет небольшие, неанодированные контактные точки. Всегда указывайте некритическую поверхность в вашем чертеже, где наша команда сможет разместить эти следы зажима.
• Слепые отверстия: Глубокие слепые отверстия могут захватывать химические вещества, что приводит к плохому покрытию или утечке кислоты, что портит эстетикой поверхности. Дизайнеры должны включать сквозные отверстия или вентиляционные отверстия там, где это возможно, чтобы обеспечить правильный сток во время процесса герметизации.

Скрытие следов инструментов

Анодирование — это прозрачный оксидный слой, что означает, что он действует как увеличительное стекло для поверхностных дефектов. Он не скроет царапины, заусенцы или тяжелые линии обработки.

• Шероховатость поверхности (Ra): Для достижения безупречного матового или глянцевого вида детали должны пройти предварительную обработку пескоструйной обработкой или химическим травлением для выравнивания поверхности.
• Требования к анодированию по стандартам Mil-Spec: Если ваши детали требуют строгого анодирования по стандартам Mil-Spec, исходная обработка на станке должна быть чистой и свободной от глубоких царапин инструментов, поскольку процесс анодирования действительно подчеркнет различия в зерне металла.
