Заклёпка против сварки: выбор правильного метода соединения листовых металлических деталей
Когда мы проектируем и изготавливаем индивидуальные компоненты, всегда возникает один важный вопрос: использовать заклёпку или сварку? Неправильный выбор метода соединения может привести к деформации деталей, преждевременному выходу соединения из строя или перерасходу производственного бюджета.
Давайте разберёмся в механике, разновидностях и компромиссах заклёпочного соединения листового металла, чтобы вы могли принять правильное решение для вашего проекта.
Понимание заклёпочного соединения листового металла: механика и разновидности
Как работает механическое крепление
Заклёпка листового металла основана на постоянном механическом креплении для соединения двух или более панелей. В отличие от термического соединения, этот процесс использует предварительно просверленное или пробитое отверстие, в которое вставляется металлический крепёж.
Инструмент для установки деформирует хвостовик заклёпки, создавая механическую фиксацию, которая плотно стягивает листы вместе. Поскольку процесс происходит при комнатной температуре, он исключает риск деформации и искажения материала, часто возникающий при использовании методов с нагревом.
Распространённые типы заклёпок, используемых в производстве
Различные применения требуют определённых геометрий крепежа. Мы используем несколько стандартных вариантов в зависимости от ваших проектных приоритетов:
- Вытяжные (слепые) заклёпки: Идеальны для трубчатых или закрытых конструкций, где доступ возможен только с одной стороны сборки.
- Цельные заклёпки: Золотой стандарт для нагруженных соединений, требующих доступа с обеих сторон для установки.
- Потайные заклёпки: Идеальны для аэродинамических поверхностей или ограниченного пространства, где необходима заподлицо.
- Самопробивные заклёпки (SPR): Высокоскоростные варианты, которые пробивают отверстия самостоятельно, значительно сокращая время подготовки при массовом производстве.
Ключевые преимущества заклёпки
Заклёпка остаётся доминирующим выбором в высокоточной металлообработке с ЧПУ по нескольким причинам:
| Особенность | Преимущество в производстве |
|---|---|
| Соединение разнородных металлов | Легко соединяет алюминий со сталью без хрупких металлургических реакций. |
| Отсутствие зоны термического влияния (ЗТВ) | Исключает термические напряжения, сохраняя предварительно обработанные или покрытые поверхности. |
| Постоянная прочность на разрыв | Обеспечивает высоко предсказуемые показатели на сдвиг и разрыв в разных партиях. |
| Высокий срок службы соединения при усталости | Обеспечивает отличную стойкость к постоянной вибрации и динамическим нагрузкам. |
Ограничения заклёпочных соединений
Несмотря на высокую надёжность, заклёпка имеет определённые ограничения, которые необходимо учитывать на этапе проектирования:
- Концентрация напряжений: Необходимые отверстия под заклёпки создают локальные точки напряжения, что может снизить общую структурную прочность при неправильном расположении.
- Увеличение веса: Добавление тысяч отдельных крепежей увеличивает вес по сравнению с бесшовным термическим соединением.
- Проблемы с герметичностью: Заклёпочные швы не являются по своей природе герметичными или водонепроницаемыми, для высокой коррозионной стойкости требуются дополнительные прокладки или жидкие герметики.

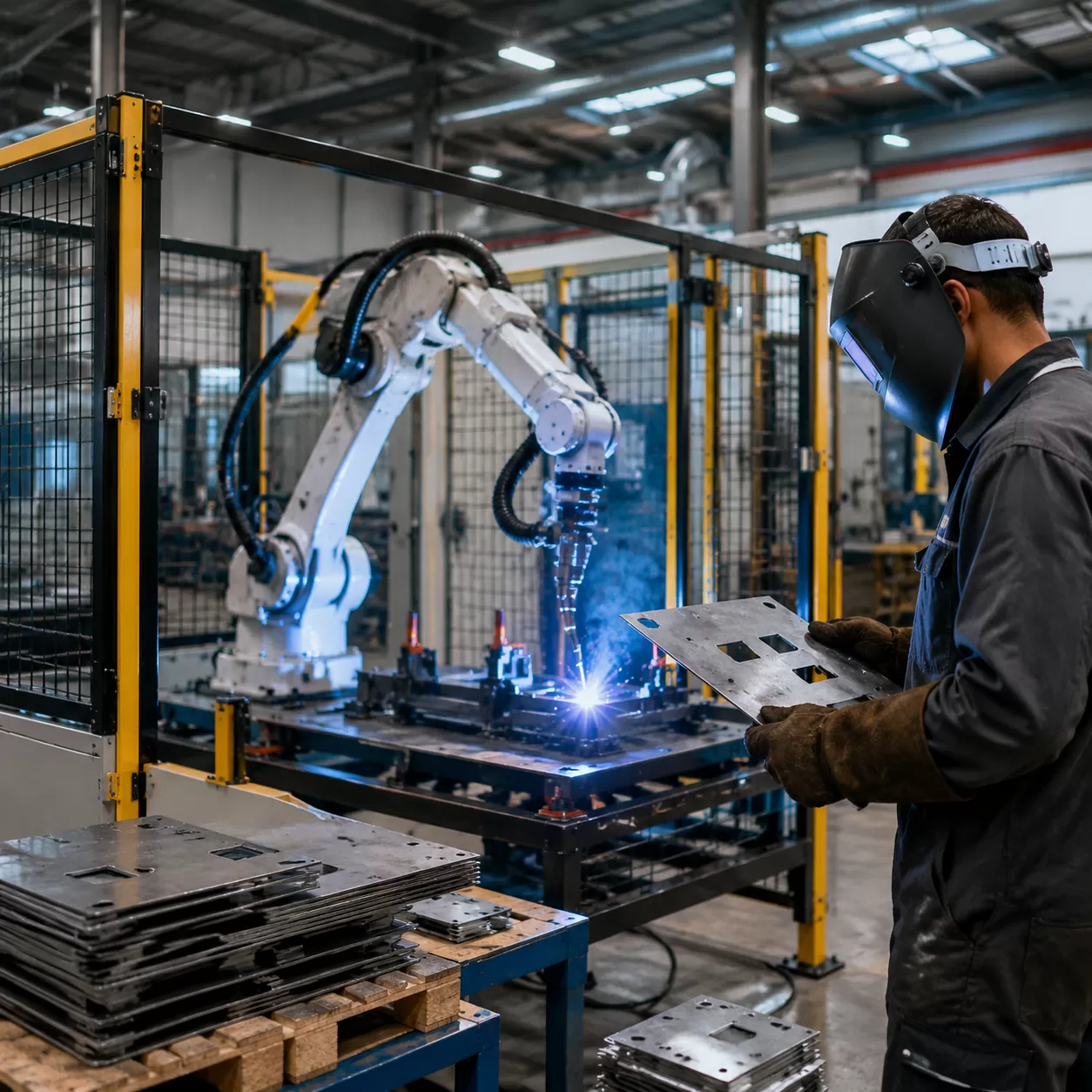

Понимание сварки листового металла: основные методы термического соединения
Сварка основана на термическом соединении для плавления и объединения основных металлов в единое целое. В отличие от механического крепления, сварка создаёт молекулярную связь, обеспечивающую исключительную структурную прочность и постоянную герметичность для тяжёлых применений.
Наука о термическом сплавлении
Термическое сплавление применяет интенсивное тепло к области соединения, плавя края листового металла вместе с присадочным материалом. Когда расплавленный металл охлаждается и затвердевает, образуется соединение, которое часто бывает таким же прочным или даже прочнее исходного металла. Этот процесс изменяет кристаллическую структуру металла, создавая специализированную область, известную как зона термического воздействия (ЗТВ). Управление ЗТВ критически важно для предотвращения деформации материала и сохранения прочности на растяжение сборки.
Основные методы сварки листового металла
Выбор подходящего метода зависит от эффективности производственного цикла, толщины материала и требований к внешнему виду.
- Сварка TIG (ГТАв): Обеспечивает максимальную точность и чистый внешний вид. Использует неплавящийся вольфрамовый электрод и идеально подходит для тонких металлов и механическая обработка меди на ЧПУ где важна безупречная презентация.
- Сварка MIG (ГМАВ): Обеспечивает высокую скорость и простоту использования, что делает её предпочтительным выбором для массовых производственных циклов на более толстых стальных деталях.
- Точечная сварка: Метод сопротивления сварки с использованием специальной точечной сварочной машины. Быстро сваривает перекрывающиеся части листового металла без присадочного материала, стандартизируя эффективность в сборках автомобильного типа.
| Метод сварки | Наилучшее для | Скорость производства | Зона термического воздействия (ЗТВ) |
|---|---|---|---|
| Сварка TIG | Тонкие металлы, точный внешний вид | Медленная до средней | Узкий и контролируемый |
| Сварка MIG | Более толстые листы, несущие конструкции | Быстрое | Более широкий, риск деформации |
| Точечная сварка | Наложение листов, массовое производство | Чрезвычайно быстро | Высоко локализовано |
Ключевые преимущества сварки
- Постоянная структурная прочность: Обеспечивает максимальную прочность на разрыв и долговечность шва, что идеально подходит для нагруженных несущих компонентов.
- Герметичное уплотнение: Образует сплошной, герметичный и водонепроницаемый барьер, необходимый для резервуаров, корпусов и систем транспортировки жидкостей.
- Бесшовная эстетика: Сварные швы можно зашлифовать, отполировать и обработать для создания полностью бесшовной поверхности.
Ограничения сварки
- Термическая деформация материала: Высокая температура может деформировать или выгнуть тонкий листовой металл, что требует специальных приспособлений и квалифицированных специалистов.
- Сложности при соединении разнородных металлов: Сварка несовместимых металлов (например, алюминия со сталью) чрезвычайно сложна и часто требует специальных, дорогостоящих процессов.
- Трудоёмкая последующая обработка: Удаление сварочных брызг, шлифовка шва и обработка зоны термического влияния увеличивают время и затраты на рабочую силу в производственном цикле.

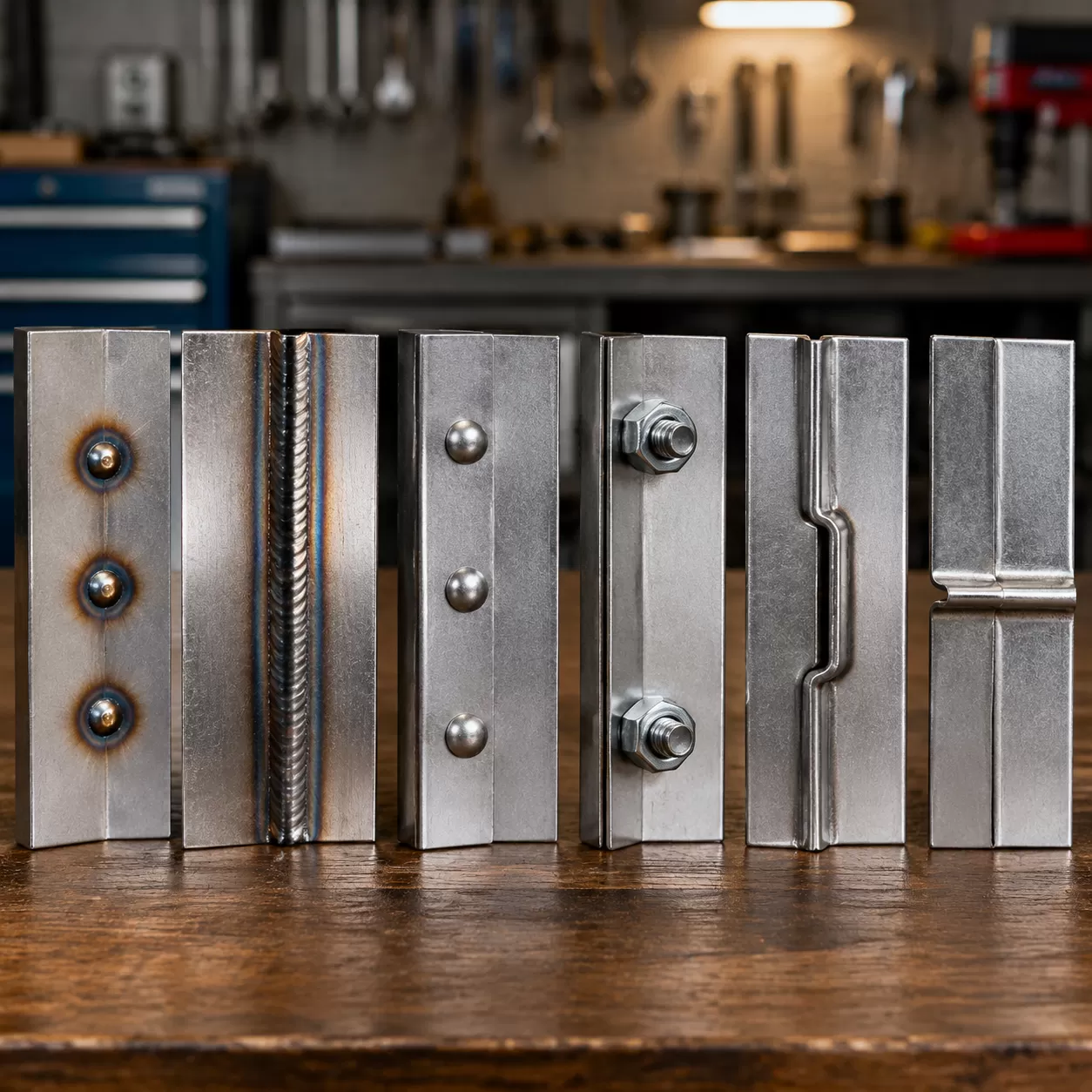

Прямая сравнительная матрица: Оценка лицом к лицу
Выбор между клепкой и сваркой требует чёткого понимания того, как каждый метод влияет на вашу итоговую сборку. Хотя оба метода являются основой изготовления листового металла, они служат совершенно разным конструкционным и экономическим потребностям.
Матрица ниже предоставляет прямое, лицом к лицу сравнение их основных показателей эффективности.
| Показатель эффективности | Клепка листового металла | Сварка листового металла |
|---|---|---|
| Прочность на растяжение | Средний до высокого (зависит от количества крепежей) | Очень высокий (сплавление основного металла) |
| Усталостная прочность соединения | Отлично (поглощает вибрации и изгибы) | Ниже при высокой вибрации (склонно к термическим трещинам) |
| Зона термического воздействия (ЗТВ) | Отсутствует (холодное механическое крепление) | Присутствует (может вызвать деформацию материала) |
| Эффективность производственного цикла | Высокая (быстро, повторяемо, не требует времени на охлаждение) | Переменная (медленная подготовка, требуется квалифицированный персонал) |
| Соединение разнородных металлов | Отлично (например, алюминий к стали) | Плохо или невозможно (требуется специальная металлургия) |
Структурная прочность и усталостная долговечность соединения
Когда речь идет о чистой прочность на растяжение, сварка обычно выигрывает, потому что она сплавляет металлы в единое целое. Однако, усталостная долговечность соединения рассказывает другую историю.
- Заклепка: Отлично подходит для сред с высокой вибрацией (например, аэрокосмическая или автомобильная рама). Поскольку это холодный механическом креплении метод, он позволяет микроскопически изгибаться без растрескивания. Также это основной выбор для соединения разнородных металлов без ущерба для структурной целостности.
- Сварка: Создает невероятно жесткое соединение. Недостаток? Интенсивный нагрев создает зона термического воздействия (ЗТВ). Эта зона может стать хрупкой, что делает соединение более подверженным усталостному разрушению при постоянных сильных вибрациях.
Анализ стоимости: оснастка, расходные материалы и рабочая сила
Финансовый разбор сильно зависит от объема производства и инженерных требований.
- Затраты на заклепку: Первоначальная оснастка для специализированных систем — таких как самозаклепывание (SPR) настройка — может быть дорогой. Однако расходные материалы (потайные заклепки или стандартные вытяжные заклепки) недорогие, а процесс требует минимального обучения оператора, что снижает затраты на рабочую силу.
- Затраты на сварку: Стандарт MIG и TIG сварка оборудование относительно доступно, но работа на высококлассном точечном сварочном аппарате требует квалифицированного персонала. Ставки оплаты труда для сертифицированных сварщиков значительно выше, а последующая очистка после сварки увеличивает общую стоимость. Если вы работаете с тяжелой техникой, включающей сложные компоненты, такие как чугунные детали с ЧПУ, сварка также может требовать более интенсивного предварительного нагрева и подготовки поверхности.
Эффективность и скорость производственного цикла
Максимизация эффективности производственного цикла позволяет удерживать проекты в графике и в рамках бюджета.
- Заклепка: Исключительно быстро. Автоматизированные заклепочные инструменты работают за считанные секунды, не требуя подготовки поверхности, газовой защиты или охлаждения после соединения.
- Сварка: Требуется тщательная очистка поверхности заранее, чтобы предотвратить пористость сварного шва. Тепловой цикл вызывает деформацию материала, что часто означает дополнительное время на зажим, корректировку оснастки или шлифовку сварных швов для получения чистой поверхности.

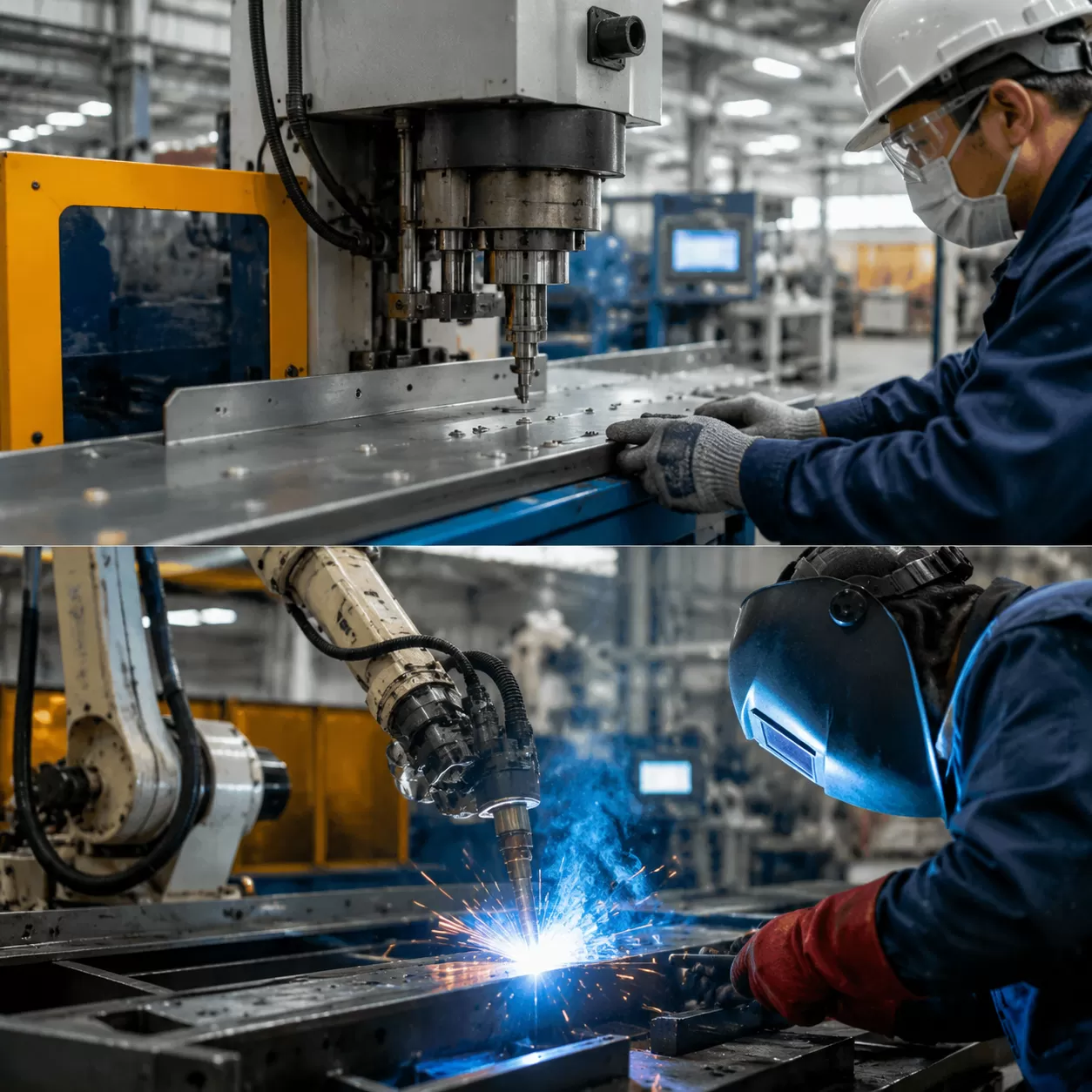

Критические факторы при выборе для вашего проекта
Выбор между заклёпкой и сваркой — это не просто соединение двух металлических деталей; это вопрос того, как ваш конечный продукт будет работать, выглядеть и выдерживать эксплуатацию в реальных условиях. При проектировании таких деталей, как высокоточные точные корпуса и кожухи, правильный выбор на начальном этапе предотвращает дорогостоящие деформации материала и отказы в эксплуатации в будущем.
Толщина и состав материала
Состав материала определяет стратегию крепления. Сварка основана на термическом соединении, что делает её идеальной для соединения толстых, однородных металлов. Однако высокая температура создаёт зону термического влияния (ЗТВ), которая может ослабить тонкие листы или деформировать хрупкие конструкции.
Заклёпка превосходна для соединения разнородных металлов (например, соединение алюминия со сталью) без изменения структуры металла. Технологии, такие как самопробивные заклёпки (SPR) или использование потайных заклёпок, позволяют соединять сверхтонкие листовые детали без риска прожога.
Финишная обработка поверхности и эстетические требования
Если вашему проекту необходим гладкий, бесшовный внешний вид, эстетика будет определять ваш выбор.
| Особенность | Заклёпка | Сварка |
|---|---|---|
| Профиль поверхности | Видимые головки заклёпок (если не потайные) | Заподлицо после шлифовки сварных швов |
| Деформация материала | Отсутствие термического коробления; сохраняет предварительно окрашенные покрытия | Высокий риск термической деформации на тонких листах |
| Постобработка | Минимально или отсутствует | Требуется шлифовка, зачистка и выравнивание |
Воздействие окружающей среды и коррозионная стойкость
Эксплуатационная среда существенно влияет на усталостную прочность соединения и структурную целостность. Сварка создаёт непрерывный, герметичный барьер, предотвращающий попадание влаги, обеспечивая превосходную устойчивость к коррозии в наружных или промываемых средах.
Заклёпочные соединения оставляют микроскопические зазоры. Если вы соединяете разнородные металлы, эти зазоры могут удерживать влагу и вызывать гальваническую коррозию, если не применяются специальные покрытия или изолирующие шайбы. Однако заклёпки гораздо лучше справляются с постоянной вибрацией и термическим расширением, чем сварка, поскольку механическая схема крепления распределяет нагрузку без образования трещин.
Применение в реальной промышленности
Выбор между заклёпкой листового металла и сваркой — это не только теория; всё зависит от конкретных требований вашей отрасли. В наших прецизионных CNC металлообрабатывающих цехах мы видим, как российские производители на практике балансируют механическое крепление и термическое соединение для оптимизации производительности и эффективности производственного цикла.
Когда выбирать заклёпку
Заклёпка — основной метод, когда требуется сохранить структурную целостность, устойчивость к вибрациям и материал. Она широко применяется в секторах, где важен лёгкий дизайн и нельзя допустить деформацию материала из-за воздействия тепла.
- Аэрокосмическая и авиационная отрасль: Обшивки и каркасы самолётов сильно зависят от потайных заклёпок, поскольку они выдерживают постоянную вибрацию и аэродинамические нагрузки без проблем с усталостью соединений.
- Автомобильное производство: Современные российские автозаводы используют самопробивные заклёпки (SPR) для соединения алюминиевых панелей с высокопрочной сталью, обходя сложности соединения разнородных металлов.
- Электроника и корпуса: Прецизионные корпуса используют заклёпки для предотвращения повреждения внутренних чувствительных компонентов, поскольку процесс не вводит тепло. Для специализированных конструкций часто применяют многоугловой соединитель с механическими креплениями для поддержания строгих геометрических допусков.
Когда выбирать сварку
Сварка превосходит, когда проект требует герметичных соединений, максимальной прочности на растяжение и бесшовного, непрерывного эстетического вида. Это основной выбор для тяжёлых конструкций и удержания жидкости.
- Вентиляция и воздуховоды: Стандартные установки точечной сварки быстро создают герметичные соединения в оцинкованных стальных воздуховодах.
- Сосуды высокого давления и трубопроводы: Для сред с высоким давлением профессиональная MIG и TIG сварка обеспечивает единое молекулярное соединение, предотвращающее катастрофические разрушения под нагрузкой.
- Премиальные потребительские товары: Бытовая техника и архитектурные элементы используют бесшовные сварные соединения для устранения зазоров, обеспечивая превосходную коррозионную стойкость и чистую поверхность без видимых крепежных элементов.
Матрица быстрого выбора
| Требования к применению | Лучший выбор | Основная причина |
|---|---|---|
| Соединение разнородных металлов | Заклёпка | Устраняет гальваническую коррозию и проблемы термической совместимости. |
| Герметичные / водонепроницаемые соединения | Сварка | Создает непрерывную, герметичную зону сплавления. |
| Нулевая термостойкость | Заклёпка | Избегает образования зоны термического воздействия (ЗТВ) и деформации материала. |
| Максимальная прочность на растяжение | Сварка | Сплавляет основные металлы для более прочного и долговечного соединения. |
| Высокие вибрационные нагрузки | Заклёпка | Обеспечивает превосходную долговечность соединения при постоянных динамических нагрузках. |
