Transmisii de precizie
Mansoane & Spacere

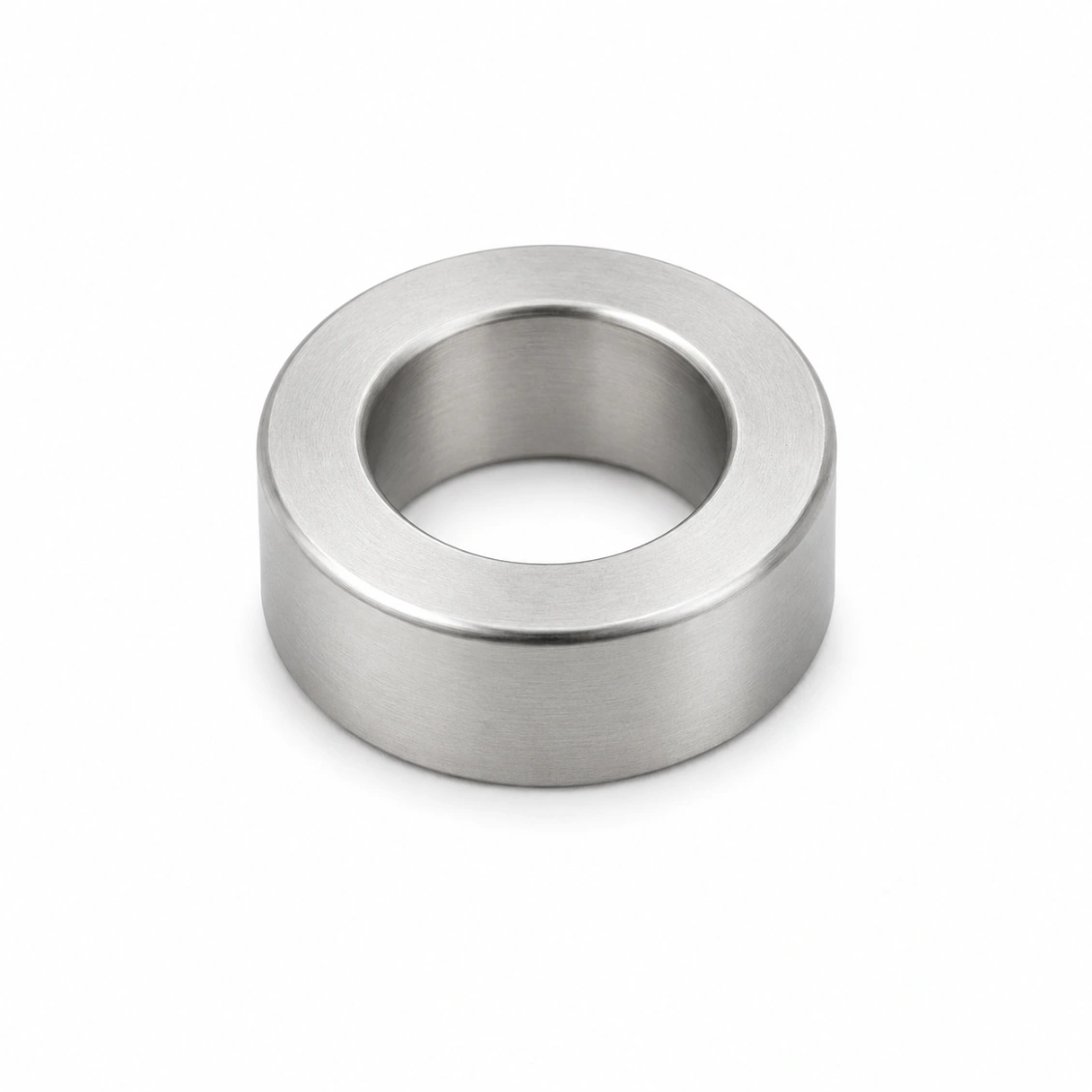

O țeavă de transmisie de precizie este un piesă cilindrică cu perete subțire cu o gaură și un diametru exterior precis șlefuite, utilizată pentru a adapta între diametrele axului și carcasei în cutii de viteze, drive-uri servo și ansambluri de rulmenți. Utilizări comune: adaptarea unui ax de motor de Ø20 mm la o gaură de intrare a cutiei de viteze de Ø25 mm; spațierea rulmenților axial într-o carcasă; furnizarea unei suprafețe de uzură durificate pentru o gaură de carcasă. Parametrii critici sunt diametrul găurii, diametrul exterior, concentricitatea între gaură și diametrul exterior, finisajul suprafeței și lungimea.

HXC realizează concentricitatea între gaură și diametrul exterior de ±0.003 mm TIR ca standard pe manșoane de transmisie de precizie, prin șlefuirea găurii și a diametrului exterior în aceeași configurație, fără re-montare. Concentricitatea mai strânsă (±0.001 mm) este disponibilă pentru aplicații de arbore și encoder de precizie la costuri suplimentare și timp de livrare mai lung.

42CrMo4 întărite prin căldură: manșoane pentru cutii de viteze și mașini-unelte — rezistente la uzură, stabile dimensional. Al 7075-T6 anodizate: adaptoare ușoare pentru articulațiile roboților. SUS316L passivate: aplicații medicale și alimentare. Ti Gradul 5: economii de greutate în domeniul aerospațial. C45 + crom dur: manșoane pentru arborele mașinii-unelte care necesită o suprafață de uzură întărită.

Grosimea minimă practică a peretelui pentru un manșon șlefuit de precizie: 1.0 mm pentru oțel inoxidabil și oțel; 1,5 mm pentru aluminiu (peretele mai subțire se deformează în timpul anodizării). Sub 1 mm, manșonul devine prea flexibil pentru a menține rotunjimea în timpul șlefuirii. Pentru aplicații cu pereți foarte subțiri, nichel electrolitic sau crom dur pe un manșon mai gros este adesea o abordare mai bună decât prelucrarea unui manșon de precizie foarte subțire.

Standard: Ra 0.4 µm pe suprafețele de diametru exterior și interior șlefuite. Pentru fixarea în presiune a rulmenților: Ra 0.8 µm OD (mai rugos favorizează o potrivire de interferență consistentă). Pentru interfețele axului encoder: Ra 0.2 µm (mai neted reduce contribuția la deviație cauzată de textura suprafeței). Pentru manșoane de arbore cu crom dur: Ra 0.1–0.2 µm după șlefuirea cu crom.

Pentru rulmenți exteriori presați (fixi): toleranța OD P6 sau P7 (interferență ușoară). Pentru carcasele rulmenților exteriori rotativi: toleranța OD H7 (spațiu de alunecare). Toleranțele pentru găuri pentru instalarea rulmenților interni depind de diametrul interior al rulmenților — în mod obișnuit k5 sau m5 pentru fixarea rulmentului interior. Întotdeauna specificați desemnarea rulmentului și clasa de fixare în desen; inginerii HXC confirmă dimensiunile corecte ale mânecii din datele producătorului de rulmenți.

Da — HXC prelucrează regulat mâneci de precizie cu canale de chei integrate, găuri filetate, caneluri pentru ulei, caneluri pentru inele de siguranță și fețe de flanșă. Toate caracteristicile sunt finalizate într-o singură configurare pe 5 axe pentru a menține concentricitatea. Exemple: o mânecă de transmisie cu un orificiu pentru cheie și o canelură de distribuție a uleiului; o mânecă de adaptor pentru rulment cu filet de blocare și flanșă de forță integrată.

Prototip (1–5 bucăți, turnate + rectificate): 4–7 zile. Lot mic (20–100 bucăți): 7–12 zile. Producție (200–2.000 bucăți): 10–16 zile. Mâneci cu crom dur: adăugați 3–5 zile. Inoxidabile sau titan: adăugați 2–3 zile.
