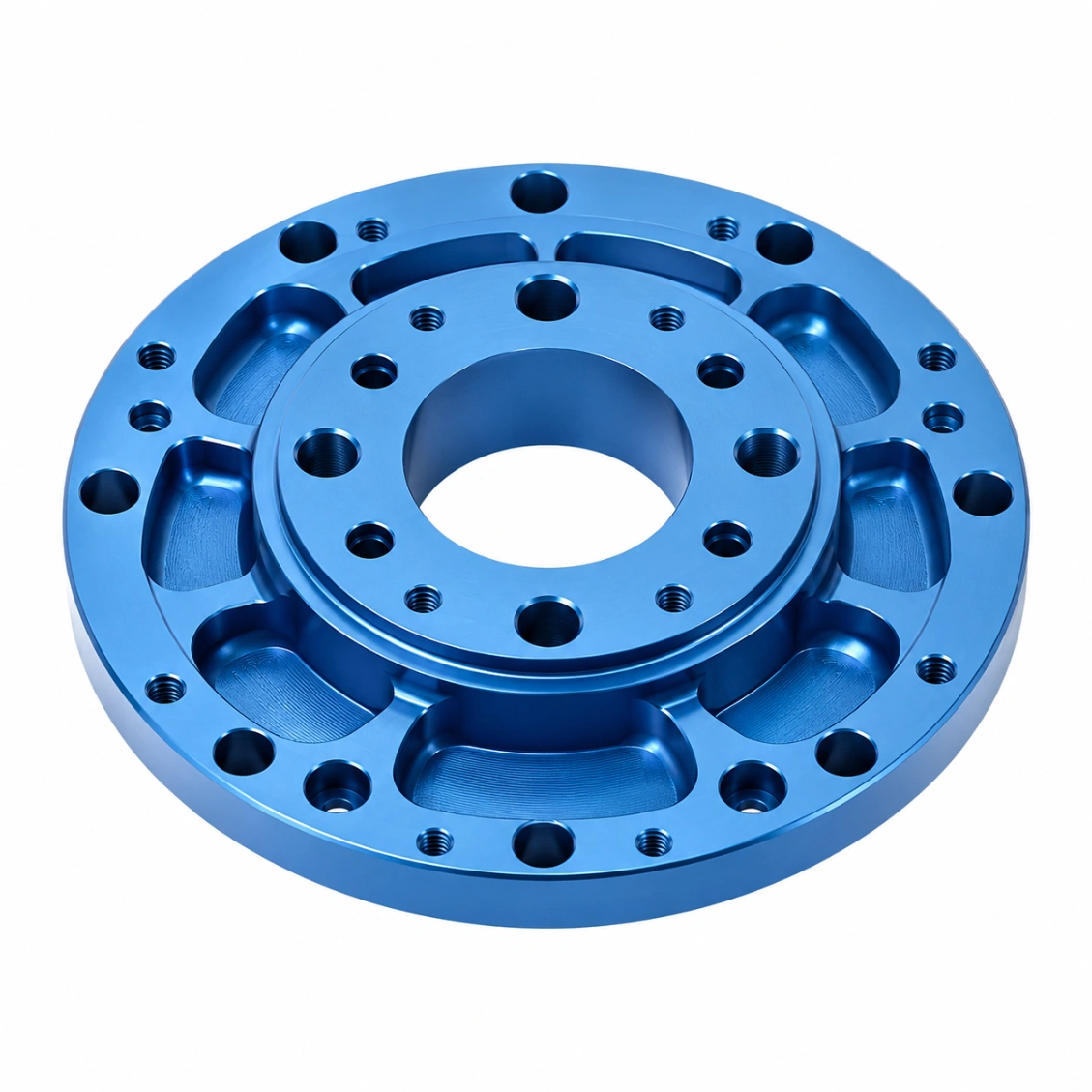

Precizie Ridicată
Flanșe Multi-Gaură

Poziția adevărată este zona de toleranță diametrală în care trebuie să se afle centrul unei găuri în raport cu poziția sa nominală. HXC atinge ⌀0,02 mm poziție adevărată pe găurile de șurub ale flanșei — ceea ce înseamnă că fiecare centru de gaură se află în interiorul unui cerc cu diametrul de 0,02 mm centrat pe poziția nominală. Acest lucru este verificat prin măsurare CMM a fiecărui centru de gaură și calcularea deviației față de poziția nominală.

Flanșe cu precizie standard: runout față ≤ 0.005 mm (măsurat ca o sweep completă TIR cu un indicator de dial în timp ce se rotește pe axa găurii). Pentru flanșele cuplajului motor: ≤ 0.003 mm. Runout-ul este cauzat de faptul că fața nu este perpendiculară pe gaură — HXC rotește fața și gaura în aceeași configurație pentru a elimina acest lucru.

Da — HXC realizează toate modelele standard de flanșe pentru flanșe de motor: NEMA 17/23/34/42; Standarde de cadre IEC (56, 63, 71, 80, 90, 100); DIN 42948 / ISO 9409 flanșe pentru încheietura robotului; și diametre personalizate ale cercului de șuruburi și număr de găuri. Furnizați modelul motorului sau specificația cercului de șuruburi.

42CrMo4 (întărit prin tratament termic): pentru flanșe de montaj motor cu sarcină mare și reductoare. SUS316L: pentru flanșe de procesare a alimentelor, pompe și marine. Al 7075 (anodizare dură): flanșe de ieșire robot ușor de transportat. Ti Gradul 5: pentru flanșe de acționare aerospațială critice din punct de vedere al greutății. oțel C45 ( zincat): pentru flanșe industriale standard.

CMM măsoară centrul fiecărei găuri de șurub, calculează cel mai bun cerc de șuruburi, și raportează: diametrul cercului de șuruburi (nominal vs. real), spațierea unghiulară între găuri și concentricitatea cercului de șuruburi față de gaură. Toți cei patru parametri sunt incluși în raportul de inspecție.

Da — mașinile HXC realizează caneluri pentru O-ring (BS 1806, Parker sau personalizate) concentrice cu alezajul și modelul șuruburilor. Dimensiunile canelurilor pentru O-ring (lățime, adâncime, raza colțului) sunt prelucrate conform specificațiilor producătorului de garnituri și verificate prin CMM.

Flanșe cu spațiere egală: toleranța de spațiere unghiulară ±0.05° între găurile adiacente. Pentru flanșele de indexare de precizie (de ex., flanșe de ieșire cu antrenare armonică): ±0,02°. Poziția unghiulară este calculată din măsurătorile centrelor găurilor CMM — raportată în certificatul de inspecție.

Prototip (1–5 buc): 5–7 zile. Lot mic (50–200 buc): 7–12 zile. Producție (500+ buc): 10–16 zile.
