Категория продукта
18 товарных линий
BRS2 — 001 до 018
Латунь ЧПУ
Обрабатывается на станке
Запчасти
16 серий продукции в серебристого цвета (C36000) свободного текучего бронза и DZR бронза — фитинги, седла клапанов, шпули, форсунки, гайки, резьбовые детали, втулки, шестигранные детали, клеммы, корпуса соединителей, сантехнические фитинги, детали точной обработки, контактные стержни и коммуникационные разъемы. Никель, олово, золото, серебро и хромирование.
Оценка обрабатываемости (ASTM, по отношению к C36000 = 100)
Материал
Класс
Рейтинг
Латунь C36000
Свободно-обрабатываемый
100 ◀ Лучшее
Медная Cu-C
ЭТП
20
12L14 Сталь
Свободно-обрабатываемый
83
СС303
SE Нержавеющая сталь
45
SS316L
Нержавеющая сталь
36
Al 6061
Алюминий
70
18
Линии продукции
100
Обрабатываемость
h6 / 4H
Резьба и Ø
DZR
Питьевая вода
24hr
Срок изготовления
Фитинг из латуни ✦
Медная седло клапана ✦
Медовый клапанный плунжер ✦
Медная форсунка ✦
Медная гайка ✦
Медная резьбовая деталь ✦
Медная втулка ✦
Медная втулка ✦
Медная шестигранная деталь ✦
Медный клеммный контакт ✦
Медийный стойка соединения ✦
Медная часть прибора ✦
Медный разъем ✦
Медная распределительная деталь ✦
Медная фитинг для водопровода ✦
Медная контактная зажима ✦
Медный RF-разъем ✦
Фитинг из латуни ✦
Медная седло клапана ✦
Медовый клапанный плунжер ✦
Медная форсунка ✦
Медная гайка ✦
Медная резьбовая деталь ✦
Медная втулка ✦
Медная втулка ✦
Медная шестигранная деталь ✦
Медный клеммный контакт ✦
Медийный стойка соединения ✦
Медная часть прибора ✦
Медный разъем ✦
Медная распределительная деталь ✦
Медная фитинг для водопровода ✦
Медная контактная зажима ✦
Медный RF-разъем ✦
Полный ассортимент продукции
18 медных деталей из ЧПУ
4 категории продукции
Выберите вкладку категории · C36000 · DZR CW602N · резьба NPT/BSP/G · Ni/Sn/Au/Ag покрытие · MOQ 1 деталь
Категории продукции
Жидкости и запорная арматураКотировка →
Шесть деталей из латуни C36000 для жидкостей и клапанов — фитинги, седла клапанов, колодки клапанов, форсунки, распределительные блоки и сантехнические фитинги. C36000 обеспечивает отличное качество резьбы для фитингов NPT/BSP/G (самосмазывающееся действие свинца обеспечивает плавные циклы соединения и устойчивое зацепление уплотнений); сопротивление коррозии в средах газа, воздуха, масла и воды; и наилучшую обрабатываемость для малогабаритных отверстий и седел клапанов. DZR (CW602N) указан для фитингов для питьевой воды, чтобы соответствовать одобрению WRAS и предотвратить dezincification.
BRS2-001/015
FLUID / 001 и 015 — РЕКОМЕНДУЕТСЯ КОМПЛЕКТАЦИЯ
Латунные фитинги и сантехнические фитинги
C36000 резьбовые и компрессионные соединения для газа, воздуха, гидравлического минерального масла и инструментальных соединений — и фитинги DZR (устойчивые к dezincification, CW602N) для питьевой воды и горячего водоснабжения. Резьбовые стандарты обработаны и проверены: NPT (ANSI B1.20.1) для рынков Северной Америки; BSPP (G-резьба, параллельная) и BSPT (R-резьба, коническая) по BS 21/ISO 7 для рынков Великобритании, ЕС и Австралии; метрическая серия M 6g/6H. Все резьбы проверены калиброванными контрольными чейками «go/no-go» перед отгрузкой. Внутренний просвет Ra ≤0,4 мкм. Шестигранная головка целиком обработана для нанесения крутящего момента ключом. Глубокий паз под уплотнение O-кольца по ISO 3601 на версиях с уплотнением на лицевой поверхности. Латунь DZR (CW602N) содержит примерно 0,051% tp3t мышьяка для подавления dezincification — протестировано по BS EN 12165 на dezincification. Продукт сертифицирован WRAS для питьевой воды на рынке. Доступны сертификаты материала ASTM B16 (C36000) или BS 2871 (DZR).
C36000 · DZR CW602N · C377Запросить предложение
BRS2-002/003
Жидкость / 002–003
Латунные седла клапанов и поршни
Сиденья клапанов C36000 (угол посадки ±0,1°, посадочная поверхность Ra ≤0,2 мкм, Ø наружный h6) и шпонки клапана (Ø наружный h6, паз под уплотнительное кольцо по ISO 3601, Ra ≤0,4 мкм, покрытие олова или никелем). Все резьбы подлежат проверке go/no-go. Концентричность ≤0,005 мм.
C36000 · C377Запросить предложение
BRS2-004/014
ЖИДКОСТЬ / 004 & 014
Латунированные форсунки и распределительные блоки
форсунки из C36000 ( отверстие ±0,005 мм, канал Ra ≤0,2 мкм, никелированное или хромированное покрытие) и многоканальные газотранспортные/жидкостные распределительные блоки (проверены на герметичность, проход Ra ≤0,4 мкм, все порты проходят/не проходят тест). Индивидуальные профили по чертежу.
C36000 · DZRЗапросить предложение
Материалы: C36000 · DZR (CW602N) · C377 морская латунь
Запросить все 6 →
Крепежи и механические деталиКотировка →
Пять механических деталей из латуни C36000 — гайки, резьбовые корпуса, втулки, втулки и шестигранные трущиеся детали. Превосходная обрабатываемость C36000 (оценка 100) обеспечивает наиболее чистую форму резьбы среди любых металлов — самосмазочная прочность резьбы благодаря содержанию свинца обеспечивает плавные такты сопряжения на протяжении тысяч срабатываний без заедания, что является одной из причин, по которым латунь предпочтительнее нержавеющей стали для резьбовых интерфейсов соединителей и приборов.
BRS2-005→009
МЕХАНИЧЕСКИЙ / 005–009 — ОБЗОР КАТЕГОРИЙ
Механические латунные детали — гайки, резьбы, втулки, шестигранники
Полный ассортимент механических латунных деталей из C36000: индивидуальные шестигранные и круглые гайки (резьба 4H/6H, расстояние по плоскости Across-flats h9, прошли по Go/No-Go), прецизионные резьбовые корпуса (резьба 6g/6H, оптическая проверка профиля, Ra ≤0,4 мкм), латунные втулки (отверстие H7, параллельность внешнего и внутреннего диаметра ≤0,005 мм, Ra ≤0,4 мкм), латунные втулки и обкладки (отверстие H7/h7, допуск по длине ±0,01 мм), и шестигранные обработанные детали — стойки, вставки, прокладки (шестигранник AF h9, резьба 4H/6H, M2–M24). Все резьбовые поверхности проверены калиброванными тестерами go/no-go. Самосмазочная способность резьбы C36000: частички свинца в C36000 действуют как твердоe смазочное вещество на поверхности края резьбы во время зацепления, обеспечивая более плавное и стабильное отношение к моменту затяжки по сравнению с голыми нержавеющими или углеродистыми сталью резьбами — основная причина, по которой латунь применяется для интерфейсов резьбовых соединителей и приборов, требующих стабильной предельной силы сцепления.
C36000 · C360 · C377Запросить предложение
BRS2-005
МЕХАНИЧЕСКОЕ / 005
Латунные гайки
Гайки из латуни C36000, колпачковые гайки, фланцевые гайки и круглые шевронные гайки. Класс резьбы 4H (прецизионный) или 6H (общий). Шестигранник Across-flats h9. Все резьбы 100% прошли контроль.
C36000 · DZRЗапросить предложение
BRS2-007/008
МЕХАНИЧЕСКОЕ / 007–008

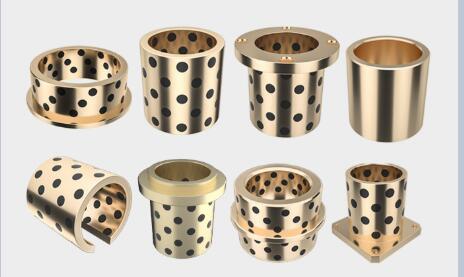

Гайки и втулки из латуни
Втулки из латуни C36000 / C932 (отверстие h7, цилиндричность ≤0.005 мм, Ra ≤0.4 мкм, вариант масленого канавки) и втулки/ограничители (отверстие h7/h7 - наружный диаметр, длина ±0.01 мм, параллельные торцевые поверхности ±0.005 мм). Выпускаются версии с фланцем.
C36000 · C932 ЛатуньЗапросить предложение
Материалы: C36000 · C377 Военно-морская латунь · C932 Латунь
Запрос Все 5 →
Электрика и соединительные деталиКотировка →
Пять латунных электрических и соединительных деталей — клеммы, выводы для печатной платы, корпуса разъёмов, контактные штыри и корпуса RF/соединителей. Латунь C36000 является стандартным материалом для корпусов электрических разъёмов, так как сочетает наивысшую обрабатываемость (рейтинг 100), хорошую электрическую проводимость (~28% IACS, достаточная для применений в разъёмах) и отличное сцепление с гальваникой для золота, никеля, олова и серебра. Концентричность между контактом и корпусом разъёма по оси болta ≤0.005 мм обеспечивает электрическую соаксиальность. Гальваническое золото (0.1–0.5 мкм поверх Ni) стандарт для сигнальных контактов, требующих минимального сопротивления контакту.
BRS2-017/018
ЭЛЕКТРИЧЕСКОЕ / 017–018 — ВКЛЮЧЕНО
Золотистые контакты из латуни и корпуса RF-разъёмов
Латунные прецизионные контактные штыри и корпуса RF/передающих разъёмов из латуни C36000 (SMA, N-тип, BNC-образный и настраиваемый) — основной перечень изделий, требующий самых жестких допусков в диапазоне латунных ЧПУ. Контактные штыри: наружный диаметр h6 (±0.005–0.008 мм), цилиндричность ≤0.003 мм по всей длине, Ra ≤0.2 мкм на корпусе контакта. Геометрия наконечника — заостренный, плоская корона, стилет или сферический радиус — обрабатываются за одну операцию на швейцарском станке для диапазона Ø0.5–Ø8 мм. Гальваническое золото (0.1–0.5 мкм поверх никеля 2–5 мкм) для сигнальных контактов, требующих минимального и стабильного сопротивления контакту на протяжении миллионов подсоединений. Внешний корпус RF-разъёма OD h7; концентричность внутреннего резьбового отверстия к наружному диаметру корпуса ≤0.005 мм — напрямую контролирует характерное импедансное. Серебряное покрытие (5–15 мкм) для RF-поверхностей контактов, где задана проводимость на основе эффекта скин-эффекта. Корпуса коммутационных разъёмов для SMA (р threading M3.5×0.5, Ø7 мм корпус), N-типа (резьба 7/16-28UNS), BNC (байонетная связка) и настраиваемые RF интерфейсы обработаны по стандартам IEC 61169 и MIL-PRF-39012 по размерным нормам.
C36000 · C172 BeCu (в пружинный контакт)Запросить предложение
BRS2-010/011
ЭЛЕКТРИЧЕСКИЙ / 010–011

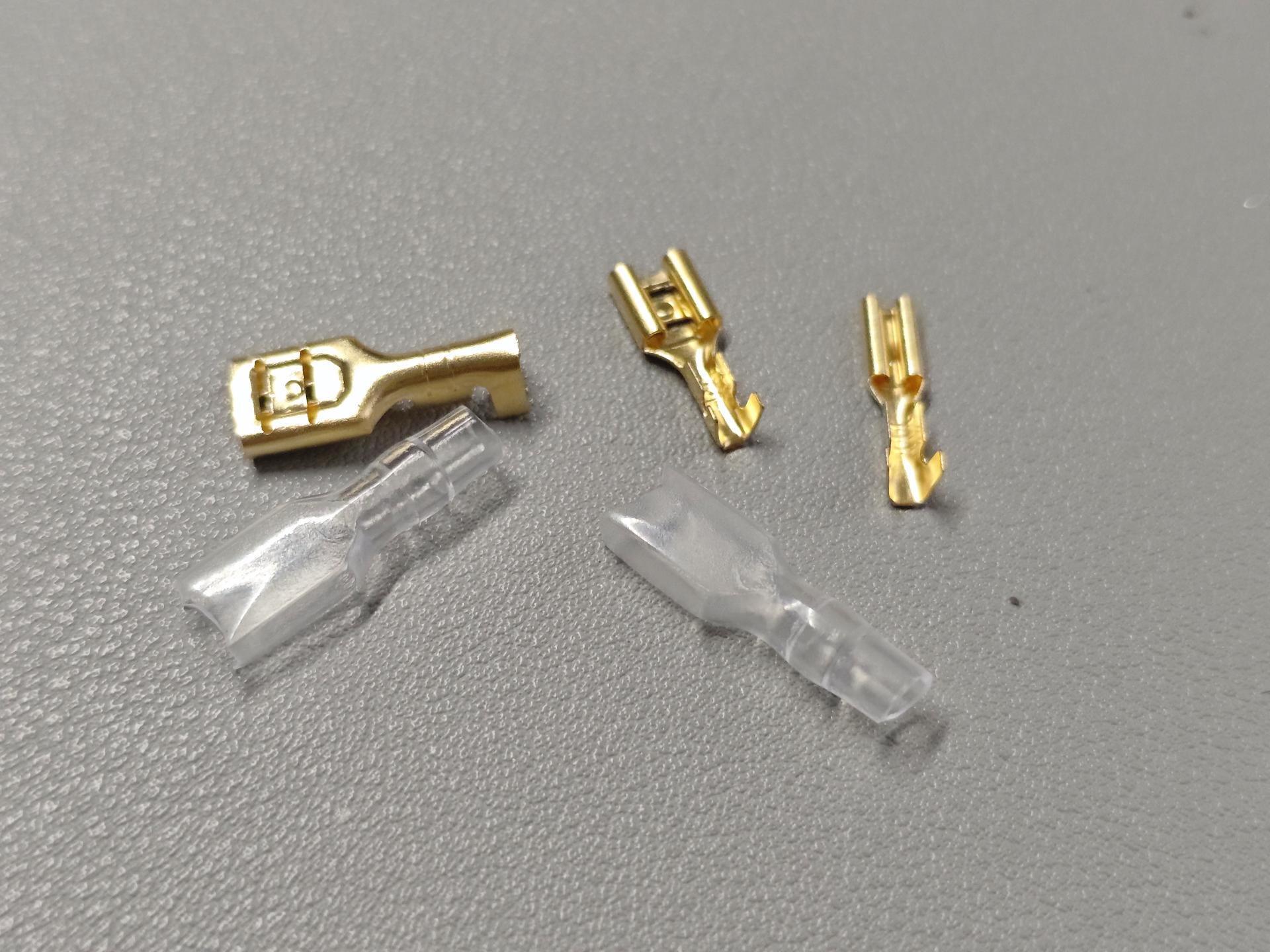

Клемм Brass & соединительные штыри
Корпуса клемм C36000 (раб. поверхность контакта Ra ≤0.4μм, олово или золото поверх никелированного, интерфейс обжимной или болтовой) и стойки для печатной платы (M2–M6, OD h8, высота ±0.05мм, золото или никель plating). Класс резьбы 4H/6H. Опаковка ESD массовая для сборки PCB.
C36000 · C172 BeCuЗапросить предложение
BRS2-013
ЭЛЕКТРИЧЕСКИЙ / 013
Корпусы электрических соединителей из латуни
Корпусные оболочки и детали C36000. Внешний диаметр h7; сверловка по наружному диаметру концентрична ≤0,005 мм для коаксиальной электрической продолжимости. Резьбовой класс 6g для частичного соединения половинок. Никелированное, золочёное или хромированное покрытие. Доступны версии круглого заднего кожуха и кольцевого соединителя.
C36000Запросить предложение
Материалы: C36000 · C172 BeCu · C510 Фосфористая бронза
Запрос Все 5 →
Прецизионная токарная обработка и приборные изделияКотировка →
Две линии прецизионной токарной обработки латуни C36000 и приборной части. Корпусы фитингов прецизионных приборов для пневматических, гидравлических и газовых соединений — наружный диаметр h6/h7, Ra ≤0,4 мкм, все резьбовые элементы проходят оптический контроль. Прецизионные детали для любых применений — характеристика обрабатываемости C36000 100 обеспечивают наивысшее качество поверхности, стабильность размеров и скорость производства любых металлов, делая его стандартным выбором для массовых точеных деталей при возможности применения в рабочей среде. Швейцарский тип ЧПУ доступен для отношения L/D > 10:1 при минимальном диаметре Ø0.5 мм.
BRS2-016
ПРЕЦИЗИОННОЕ / 016 — ВЫВЕСТЕ

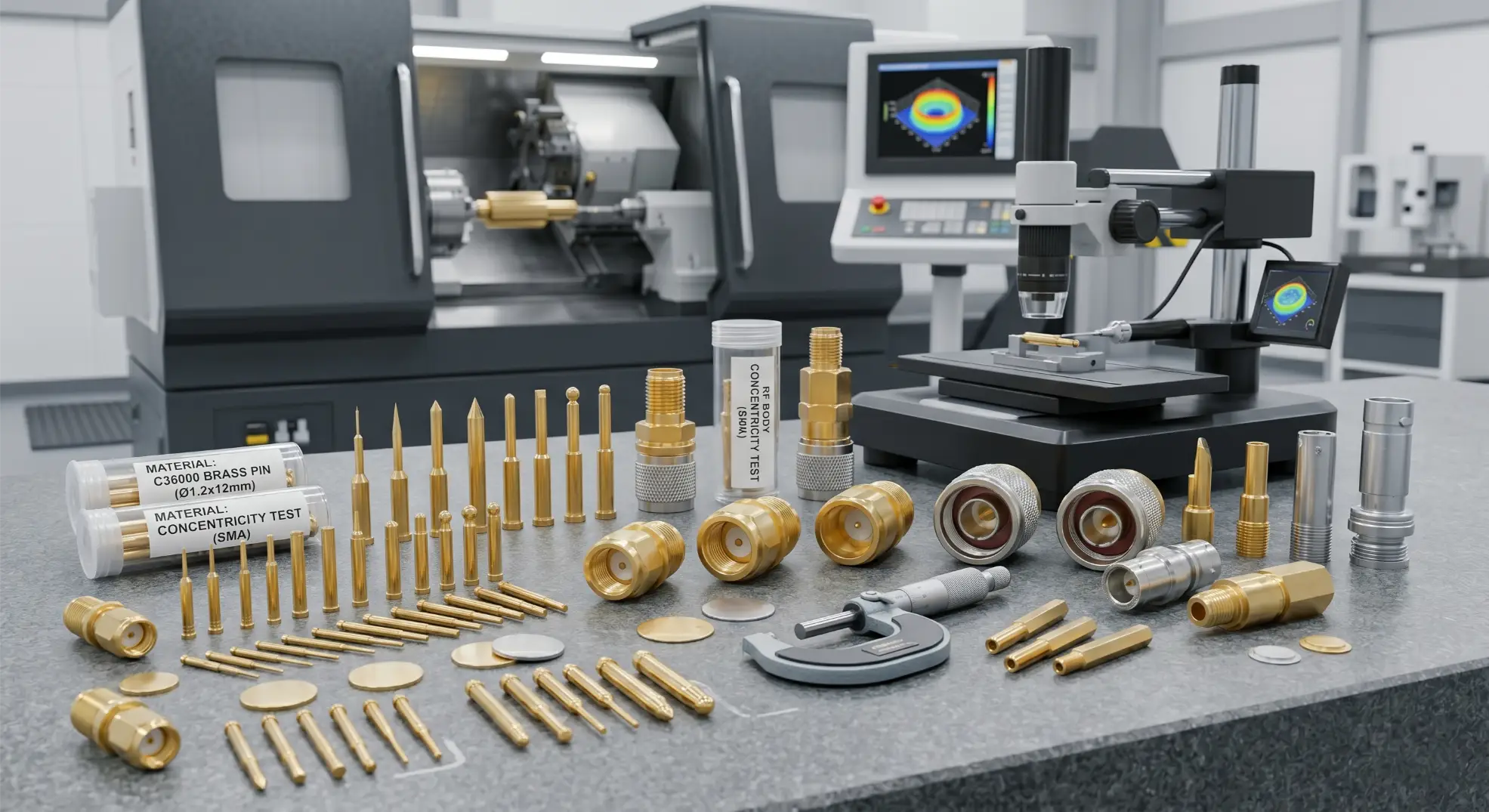

Прецизионные латунные токарные детали
Прецизионные токарные детали из C36000 для любых применений, где требуется сочетание наивысшей обрабатываемости, качества поверхности и качества резьбы — и где рабочая среда (без хлорида, без пищевых и без фармацевтических условий) допускает свободное токарное изготовление латуни. Допуски по наружному диаметру h6/h7; Ra ≤0,4 мкм на токарном станке без дополнительной полировки — C36000 достигает такого качества поверхности благодаря включениям свинца, что препятствует образованию нагарного края на режущих инструментах и обеспечивает чистую срезку при всех скоростях резания. Швейцарский тип ЧПУ для Ø0,5 мм до Ø20 мм при L/D > 10:1 — длинные тонкие валы, штифты и резьбовые корпуса невозможны на обычных токарных центрах. Шестерни, сквозные отверстия, фланцы, кирны и нарезанные элементы в той же настройке ЧПУ. Производственные партии до 50 000+ шт. Сертификат материала по ASTM B16. Массовая упаковка в ESD-безопасных лотках для электронного сборочного применения. Покрытие: никель, олово, золото, хром или цинк по спецификации.
C36000 · C377 · C360Запросить предложение
Материалы: C36000 · C377 Naval Brass · C360 · C510 Фосфористая бронза
Запрос Все 2 →Производственная мощность
Почему детали из латуни C36000 востребованы
Без компромисса по резьбе и отделке
🏆
Обработанность 100 — эталонный стандарт
Оценка обработанности C36000 100 — эталонная шкала, по которой измеряются все другие металлы — это наиболее обрабатываемый металл в коммерческом доступе. Резки в 3 раза быстрее стали 12L14, в 5 раз быстрее SS303, в 2 раза быстрее алюминия 6061. Получает поверхность Ra ≤0.4μm на токарном станке. Это означает: меньшая стоимость для той же допуск, более короткие сроки изготовления и более стабильные размерные результаты в больших партиях.
🔩
Качество резьбы — саморазмазывающиеся включения свинца
Свинец в C36000 выступает в роли твердого смазочного элемента на поверхностях кромок резьбы во время зацепления — обеспечивает более плавные зависимости момента к затягиваемой нагрузке по сравнению с голыми нержавеющими или углеродистыми стальными резьбами. Именно поэтому латунь используется для резьб приборов, научного оборудования и соединителей, требующих стабильной mating force на протяжении тысяч циклов без заедания. Все резьбы проверяются калиброванными контрольными иgo/no-go калибрами. Оптическая компараторная профилировка для прецизионных резьб инструментов.
🛡
DZR латунь — стойкость к дезцинтификации
DZR (CW602N, ~0.05% As) устойчива к дезцинтификации в горячей хлорированной воде — требуется для одобрения UK WRAS, соответствия питьевой воде ЕС и Австралийскому AS/NZS 3520. Стандартный C36000 дезцинтизируется в таких условиях: цинк изводится из сплава, остаётся пористая медная структура без механической прочности. Мы указываем DZR для всех применений в питьевой воде без необходимости запроса — советуем по выбору grade на этапе рассмотрения DFM.
🔭
Swiss-Type CNC — Ø0.5 мм L/D 20:1
Швейцарские токарные станки с наклонной осью (Swiss-type, sliding headstock) с ЧПУ для контактных штифтов и резьб измерительных инструментов диаметром Ø0,5–Ø8 мм с отношением L/D > 10:1 — там, где обычная токарная обработка приводит к коническому отклонению наружного диаметра из-за деформации заготовки. Прокатоспособность C36000, оценка 100, делают его идеальным материалом для Swiss-type точения при максимальных режимах резания: наивысшее качество поверхности с минимальным давлением и прогибом резца. Внешний диаметр контактного штифта h6, цилиндричность ≤0,003 мм, Ra ≤0,2 мкм — достигаются за одну настройку на станке с ЧПУ Swiss-type.
🥇
Позолота — XRF-проверено для контактов
Гальваническое покрытие золотом (0,1–0,5 мкм поверх никеля 2–5 мкм) измеряемое толщиномером XRF для контактных шпилек сигнальных разъемов и корпусов RF-разъемов по критическим заказам на разъемы. Номинальное покрытие золотом 0,2 мкм может дать фактическую толщину 0,05 мкм из-за вариаций процесса — недостаточно для предотвращения образования оксида никеля на контактном интерфейсе. Мы измеряем и документируем толщину покрытия по критическим заказам.
📦
Высокий объем оптовых партий — 50 000+ штук
C36000 поддатливость обработке делает его экономичным выбором для массовой точной токарной обработки — затраты на подготовку за деталь резко падают при объёме 500 и более штук, а темпы производства являются самыми высокими среди любых обрабатываемых металлов. Мы поставляем оптовые количества до 50 000+ штук в антистатических лотках для сборки электронных разъемов, с записями результатов размерного контроля. Объемные цены указаны с расчета от 100 штук.
Спецификации точности
Допуски и справочник поGrade — Детали из латуни
📐
Допуски по функциям
OD стандарт
h6 / h7
Контактная штырь OD
h6
Полость (H)
H7
Резьба (Inst.)
4H / 4h
Коническое седло клапана
±0.1°
Коничность
≤0,003 мм
Центростремление
≤0.005 мм
Поверхность (обработанная)
Ra ≤0,4 мкм
🔩
Справочные данные по Grades & Property
Обрабатываемость
100
C36000 — самый высокий по свойствам металл. эталонный стандарт. SS316L = 36, 12L14 = 83.
Сико-производственный диаметр Swiss Min
Ø0.5mm
C36000 на швейцарском типе ЧПУ. L/D > 20:1. h6 OD вдоль всей длины вала.
Проводимость
~28% IACS
Подходит для соединителей и контактных выводов. Отличная адгезия покрытия к Au/Ag/Ni/Sn.
DZR Арсен
~0.05%As
CW602N. Замедляет dezincification в горячей хлорированной воде. Доступна сертифицированная WRAS гранула.
Отделка поверхности
Ra ≤0.4μm
C36000 обработанная поверхность — полировка Ra ≤0.4μm не требуется. Лучшее среди обработанных металлов.
Объем Bulk
50k+
Соединительные выводы и стойки высокого объема до 50 000 штук. Упаковка в лотках ESD для сборки PCB.
Выбор материала
Литейные сорта латуни для Каждого применения
Выбор латуни определяется обрабатываемостью, качеством резьбы, коррозионной средой и требованиями применения.
MAT / 01
C36000 (360 латунь)
Обрабатываемость 100 · CuZn36Pb3 · Лучшее в своем классе
Стандарт для всех деталей из латуни на фрезерной/шлифовальной обработке — фитинги, разъемы, клеммы, гайки, корпусы инструментов. Наивысшая обрабатываемость любого металла. Свинец 3% для разрушения чипов и самосмазки. Лучшее качество поверхности и размерная стабильность при массовом производстве. Не предназначено для питьевой воды (указать DZR) или контактов с пищевыми продуктами (след Pb).
Все фитингиСоединители
MAT / 02
DZR латунь (CW602N)
~0.05% Как · Дезцинкостойкость · WRAS
Требуется для фитингов питьевой воды на рынках Великобритании, ЕС и Австралии — где хлорированная горячая вода вызывает дезцинкование стандартной C36000. Хорошая обрабатываемость (примерно 85 против 100). Протестировано по тесту дезцинкования BS EN 12165. Одобренная WRAS марка доступна для рынка России. Укажите для всех фитингов горячего водоснабжения.
СантехникаПитьевая вода
MAT / 03
К377 Морская латунь
CuZn38Sn1 · Морской класс · Хорошая коррозионная устойчивость DZR
Морская латунь (CuZn38Sn1) для морских, офшорных и слабокислотных водных фитингов. Добавление олова 1% повышает устойчивость к дезцинкованию по сравнению со стандартной C36000 в условиях солёной воды. Хорошая обрабатываемость (~75). Используется для корпусов клапанов, фитингов насосов и компонентов сиферк‑соходов в морских применениях.
МорскойОфшорный
МАТ / 04
C172 БЭКу
HRC 38–44 · ~20% IACS · Пружинный контакт
Бериллиевая медь для пружинных контактных элементов в корпусах разъёмов и точках контакта прецизионных зондов — самый прочный медный сплав (900–1200 МПа) с достаточной проводимостью для электрического контакта. Используется там, где требуется упругая деформация для формирования контактного усилия. Специальная обработка (опасность пыли бериллия). Применяется как контактный элемент в корпусе разъёма C36000.
Пружинные контактыКонтактные Tips зондов
МАТ / 05
C932 Бронза (SAE 660)
Самосмазочная · Хорошая износостойкость · Подшипниковый класс
Стандартный саморазмазывающийся бронзовый подшипник для втулок, требующих более длительного срока службы по износостойкости, чем латунь. Необязательная пористость для удержания масла (масляный канавка илиSi-наплавка). Подобранная посадка H7; концентричность внешнего и внутреннего диаметра ≤0.005 мм. Используется там, где нагрузка слишком велика для подшипников из C36000 латуни.
ВтулкиСамоlubриковочный
Поверхностные обработки
Покрытие и отделка для Детали из латуни
Выбор латунного покрытия определяется коррозионной стойкостью, паяемостью и требованиями к контакту в применении.
🔘
Никелевая плакировка (3–10 мкм)
Наиболее распространено для латунных деталей. Коррозионная стойкость, твердость выше чистой латуни, паяемость и хорошая адгезия основы для последующих золочения или хромирования. Яркое или сатиновое покрытие. Необходимо для корпусов разъемов, корпусов клапанов и фитингов в индустриальных условиях. 3 мкм — для indoors; 10 мкм — для outdoor или влажных условий.
Корпуса клапановКорпуса разъемов
🥈
Покрытие цинком (3–10мкм)
Для латунных корпусов клемм и контактов, требующих паяемости — альтернативa свинцово-оловянному покрытию, соответствующая требованиям RoHS. Предотвращает образование окиси латуни, препятствующей пайке. Яркий олово или матовое олово. Наносится поверх никелевого слоя для лучшей адгезии и коррозионной стойкости.
клеммПины для печатных плат
🥇
Золото-покрытие (0.1–0.5 мкм / Ni)
Золото поверх барьера никеля 2–5 мкм для контактов пинов сигнальных разъемов и прецизионных клемм, требующих минимального и стабильного сопротивления контакту. Золото предотвращает образование оксида никеля на контакте. Подтверждено XRF для критических заказов на разъемы. Стандарт для сигнальных и дата-разъемов в электронных приборах.
Сигнальные пиныИнструмент
🌟
Серебряное покрытие (5–15 мкм)
Для контактных поверхностей RF-разъемов и HF-шиновых соединений, где проводимость поверхности вследствие эффекта скин-эффекта определяет потери при вставке. Серебра проводимость ~106% IACS. Нанесено поверх медной подложки на латуни. Измерение толщины XRF по заказам RF-разъемов. Поверхность в соответствии с IEC 61169 для стандартных интерфейсов RF-разъемов.
RF-разъемыHF- контакты
✦
Хард-хром (10–30 мкм)
Для клапанных цилиндров и цилиндров форсунок, требующих износостойкости и Ra ≤0,1 мкм поверхности. Нанесено на обработанную латунь, затем слегка отшлифовано или отполировано до финального размера по наружному диаметру. Твердость HV 900–1200 на хромированной поверхности. Используется для латунных клапанных цилиндров в высокочастотных пневматических применениях с большим циклом.
Корпусные шлицы клапанаФорсунки
🔲
Цинк + хромат (5–15 мкм)
Желтое или бесцветное хроматирование цинка для общей защиты от коррозии механических латунных деталей — шестигранники, отстойники и структурные соединители в уличной или индустриальной среде. Экономичная защита от коррозии. Не для электрических контактных поверхностей (оксид цинка повышает сопротивление контакта).
ШестигранникиУличный
Производственный процесс
От чертежа до Покрытая, инспектируемая латунная деталь
01
Рассмотрение по DFM
Класс (C36000 против DZR), стандарт резьбы (NPT/BSP/G/M), спецификация покрытия и реализуемость швейцарского типа подтверждены.
02
Материал
Латунь C36000 или DZR получена с сертификатом материала ASTM B16 / BS 2872. Класс подтвержден.
03
ЧПУ-обработка
Обработана на станке товорной обработке, фрезерована, просверлена, нарезана резьба. Швейцарский тип для Ø0.5 мм L/D >10:1. Ra ≤0.4 мкм со стороны инструмента.
04
Проверка резьбы
Все резьбовые заготовки 100% проходят контроль на готовность к сборке/негодности. Конические призмы NPT/BSP измерены. Оптический сравниватель для прецизионных резьб.
05
Гальваника
Ni / Sn / Au / Ag / Cr по спецификации. Толщина золота по XRF на заказах RF-разъемов. Свидетельство о plating.
06
Осмотр и доставка
Отчет по размерному контролю. Свидетельство о сырье + сертификат покрытия приложены. Поддон ESD для частей электронных разъемов.
Наше преимущество
Почему инженеры выбирают наш продукт Детали из латуни
DZR
DZR указан — не оставлен на волю случая
Мы указываем DZR (CW602N) для фитингов питьевой воды без необходимости спрашивать. Большинство поставщиков считают, что C36000 допустим для всех сантехнических применений — это не так в горячей хлорированной воде. Мы консультируем по выбору grade на этапе DFM. Правильный grade стоит немного дороже; полевое отказы в системе питьевой воды обходится существенно дороже.
100
Обрабатываемость 100 — всегда C36000
Мы никогда не заменяем более медленно обрабатывающую марку латуни, чтобы снизить стоимость материала, когда задача требует или допускает C36000. Меньшая обрабатываемость означает более медленное резание, больший износ инструмента, хуже поверхность и менее согласованные размеры. Обрабатываемость латунной марки C36000 рейтингом 100 обеспечивает наименьшую себестоимость детали для латунных CNC-работ — а не другую марку, которая дешевле слитком, но дороже в обработке.
Au
Золочение XRF подтверждено на заказах RF
Толщина золота, измеренная по XRF, для заказов RF-разъемов и контактов сигнала. Номинальная спецификация золота 0.2 мкм на контактом шпильке может варьироваться от 0.05 мкм до 0.5 мкм по всей партии без измерений XRF — детали 0.05 мкм не выдерживают требований по сопротивлению контакта в эксплуатации. Мы верифицируем толщину по каждой партии и документируем измерение в сертификате покрытия.
G/N
Нитка 100% Go/No-Go — каждый элемент
Все резьбовые детали из латуни проходят контроль калиброванными калибрами go/no-go — 100% на штуку, а не по партии. Партия с одной резьбой, выходящей за допуск, которую пропустила выборочная проверка, является проблемой сборки у заказчика. Контроль резьбовых калибров — одна из самых дешевых операций качества в производстве — нет причин проводить выборку вместо инспекции 100%.
Часто задаваемые вопросы
Латунные детали с ЧПУ — Часто задаваемые вопросы
Технические вопросы о марках латуни, dezincification, покрытии, стандартах резьбы и спецификациях контактных шпилек коннекторов.
C36000 (CuZn36Pb3, латуня с свободной обработкой) является стандартом для фитингов, соединителей, контактов, гаек и всех резьбовых деталей — рейтинг обрабатываемости 100, наилучшая поверхность, самосмазывающееся качество резьбы. DZR (CW602N) для фитингов питьевой воды, где существует риск dezincification. К377 Морская латунь для морских и слабозаляпанных водных применений. C172 БЭКу для элементов пружинного контакта. Бронза C932 для втулок высокой нагрузки, требующих лучшего срока службы износа по сравнению с латунью. Рекомендуем выбор марки на этапе обзора DFM — для применений питьевой воды всегда применяется DZR без особого запроса.
Никель (3–10 μм): наиболее распространено — коррозионная устойчивость, твердая поверхность, основа для золота/хрома. Олово (3–10μm): паяемость на выводах и контактах разъемов, RoHS. Золочение (0,1–0,5 мкм/Ni): минимальное сопротивление контактов для выводов сигнального разъема — проверено XRF на заказах RF-соединителей. Серебро (5–15 мкм): контактные поверхности RF-разъёмов, оптимизировано под поверхностный эффект кожи. Твёрдый хром (10–30 мкм): износостойкость крана-поршня клапана. Цинк + хромат: общая защита от коррозии для шестигранников и конструкционных деталей. Все покрытия с сертификатом нанесения.
Дезцинкование — избирательное вымывание цинка из латуни в горячей хлорированной воде — оставляет пористую медную структуру без механической прочности. Стандарт C36000 подвержен воздействию. DZR (CW602N, ~0.05% As) устойчив к dezincification — требуется для: фитингов холодного и питьевого водоснабжения в России (WRAS), ЕС и Австралии; систем горячего водоснабжения выше 50°C; фитингов садового орошения; и морских фитингов в солёной воде. C36000 приемлем для газа, воздуха, масла, инструментального воздуха и всех применений с непитьевой водой. Мы автоматически устанавливаем DZR для всех применений питьевой воды на рассмотрении DFМ.
Метрика: 6H/6g стандарт; 4H/4ч для прецизионной инструментальной резьбы — инспекция профиля оптическим компаратором. NPT (ANSI B1.20.1) для рынков Северной Америки. BSPP/G (параллельная) и BSPT/R (коническая) по BS 21/ISO 7 для рынков России, ЕС и Австралии. Все резьбы проверяются 100% с калиброванными контрольными/нет-усиливающими воротами. Продольная выработка резьбы по оси OD: стандарт ≤0.05 мм; для корпусов прецизионных приборов ≤0.01 мм. Малые резьбы M1.0–M2.0 на швейцарских станках.
Да — C36000 является стандартным материалом для коннектора и контактной иглы. Контактная игла: OD h6, цилиндричность ≤0,003 мм, Ра ≤0,2 μm. Золотой слой (0,1–0,5 μm / Ni) по умолчанию для сигнальных контактных игл. Swiss-type CNC для Ø0,5–Ø8 мм при L/D > 10:1. Корпус RF-разъема: OD h7; концентричность внутреннего/внешнего отверстий ≤0.005 мм; никелирование по IEC 61169. Корпус разъема: OD h7, резьба 6g, никелированное или хромированное покрытие. Массовая упаковка до 50 000 штук в ESD-упаковке.
Латунь C36000: обрабатываемость 100 (vs ~50 SS303), более низкая стоимость, самоподшипляющаяся резьба, достаточная коррозионная стойкость в газе, воздухе, масле и воде без хлорида. Используйте латунь для: газа, воздуха, азота, гидравлического минерального масла, инструментального воздуха, питьевой воды (DZR сорт), и электрических соединителей. Используйте SS316L вместо: воздействия хлорированной воды, морской солёной воды, химической обработки, контактов с пищей, фармацевтических контактов и при температурах выше 200°C. Латунь стоит примерно на 40–60% дешевле SS316L за эквивалентную прецизионную деталь — указывайте латунь там, где окружение это допускает.
Стандартная токарная обработка: минимально практичный Ø ~Ø2 мм. Swiss-type CNC (走芯机): минимальный Ø Ø0.5 мм, L/D > 20:1 — C36000 идеален для Swiss-type точения (м machinability 100 > 12L14 при Swiss-type скоростях). Контактный накид OD h6, цилиндричность ≤0.003 мм, Ra ≤0.2 мкм, золотое или оловянное покрытие. Геометрия наконечника обработана в той же операции — заостренная, плоская, корона или сферический радиус. Большие партии в антистатической упаковке для сборки разъемов.
Минимальный заказ: 1 штука прототип. C36000 режется быстрее любого другого металла — экономическая эффективность на массовость становится выгодной при меньших количествах. Сроки выполнения: простые токарные детали (штифты, гайки, фитинги) без покрытия: 3–7 рабочих дней. Детали с покрытием: добавить 3–5 рабочих дней. Сложные детали (корпусы клапанов, распределительные блоки): 5–12 рабочих дней. Объем 1 000 и более: 7–14 рабочих дней. Ценообразование по объему от 100 штук. Доступен сертификат материала ASTM B16.
структурированные данные (FAQPage + ItemList + Product схема), встроенные в заголовок страницы · Подходят для выдачи Rich-фрагментов Google
Получить предложение
Отправьте ваш чертеж.
Получить предложение.
Каждое обращение включает DFM-обзор — проверку пригодности допусков, подтверждение материалов и подход процесса до начала производства. MOQ 1 штука.
24hr
Ответ по предложению
Минимальный заказ 1
Прототипы OK
ИСО
9001:2015
📐
DFM-обзор по каждому обращению
Проверка пригодности допусков, стратегия фиксации и подтверждение материалов. Конкретная, действенная обратная связь — без общего сопротивления.
🎯
Первичный контроль — стандарт
FAI-отчет по каждому новому запуску. Сертификаты материалов и сертификации покрытий включаются в каждую поставку.
🔄
Тот же процесс: от прототипа к производству
План процесса от вашего прототипа применяется к производственным партиям. Повторная квалификация не требуется при масштабировании.
⚙
3 / 4 / 5-ось CNC + токарная обработка
Сложные структурные детали, валы, корпуса и компоненты трансмиссий. Металлы и инженерные пластики.
ИСО 9001:2015
Фрезерование 3/4/5 осей
Токарная обработка на станках с ЧПУ
CMM-инспекция
Глобальная доставка
