Mahsulot Kategoriyasi
<1×10⁻⁸ · Ra 0.8µm · ≤0.01mm Tekislik · EP + Payvand tayyorlash
VCH / 001 — 008
Ultra-Toza CNC
Vakuum Kamerasi Qismlari
Aniq CNC bilan ishlangan vakuum kamara struktura komponentlari — flanş yuzlari Ra 0.8 µm, tekislik ≤ 0.01 mm, barcha payvand tayyorlash geometriyasi spetsifikatsiyaga muvofiq ishlangan. SUS316L elektropolished, helium yoriq testi <1×10⁻⁸ mbar·l/s. Sanoat vakuum uskunalari, tadqiqot vakuum tizimlari va yarimo'tkazgich jarayon kameralari uchun.
<10⁻⁸
He Yoriq
Ra 0.8µm
Flanş Yuzasi
≤0.01mm
Tekislik

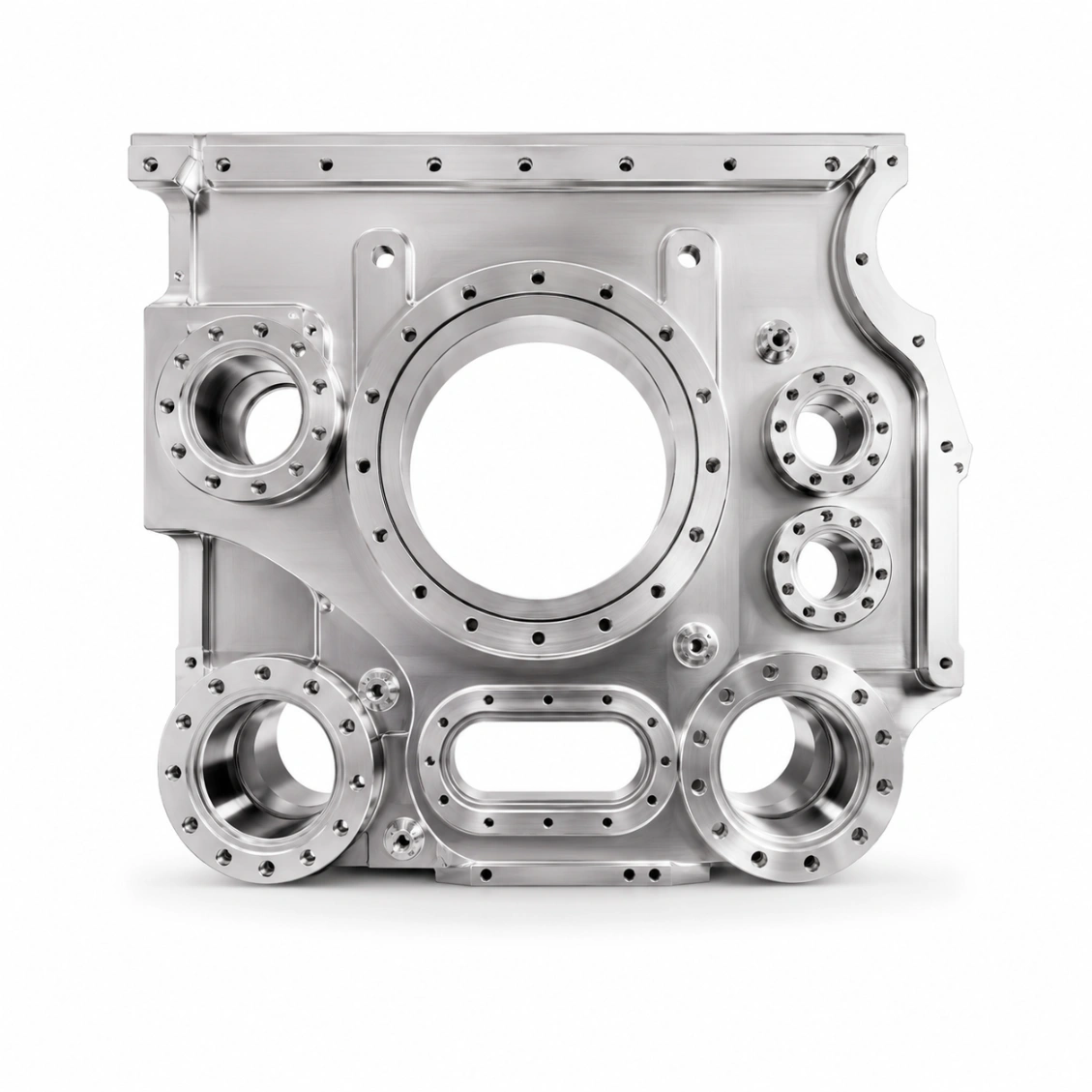

QISM CHIZMASI · VCH-000 PROSESS KAMERA DEVORI · SUS316L EP
ISO 9001 · Pishirish-chiqish 300°C
1 bar Atm. bosim
CF + KF portlar
Yarim · Tadqiqot · Optik · Kosmos · Tibbiyot · Sanoat
Qo‘llanish sohalari
SUS316L EP · 304 · Al 6061 · Ti Grade 5
Materiallar
48hr Nusxa · 8-Kunlik Prototip
Xizmat
<1×10⁻⁸
Chiqib ketish tezligi
mbar·l/s xelium testi
mbar·l/s xelium testi
Ra 0.8µm
Flanş Yuzasi
qoplama sathining darajasi
qoplama sathining darajasi
≤0.01mm
Tekislik
flanj yuzasi darajasi
flanj yuzasi darajasi
8 Kun
Eng Tez Yetkazib Berish
Prototip buyurtmalar
Prototip buyurtmalar
Ishlov berish muammolari
Havo bo‘shliq kamerasining qismlari ishlab chiqarish muammolari
Havo bo‘shliq kamerasining qismlari 1 bar atmosfera bosim farqiga chidamli bo‘lishi va yoriqsiz yopingan yuzani saqlashi kerak — bu tuzilish mustahkamligi, o‘lchov aniqligi va yuzaning tozaligini ehtiyotkorlik bilan muvozanatlashni talab qiladi.
⛨
Devordagi qalinlik va bosim
Havo bo‘shliq kamerasining devorlari 1 bar farq bosimiga (≈ 10 N/cm²) qarshilik ko‘rsatishi va bukilmasligi kerak. HXC ning DFM tekshiruvi devor qalinligini kamera diametri va materialning yengilish kuchiga qarab tekshiradi — juda yupqa deformatsiyaga olib keladi, juda qalin esa vazn va chiqindilar yuzasini oshiradi.
▱
Flanj yuzasining tekisligi
Kameraning barcha flanj yuzalari ≤ 0.01 mm ga tekis bo‘lishi kerak — har qanday deviylik gasketsiz joylashishni buzadi va yoriq yo‘llarini hosil qiladi. HXC barcha flanj yuzalarini aniqlik bilan ishlov beradigan grinderlar yoki katta yotoqli CNC frezalash mashinalarida ishlab chiqaradi.
⚒
Yig‘ish tayyorlash geometriyasi
Ko‘p hollarda vakuum kamerasining qismlari boshqa komponentlarga joylashtiriladi. Yig‘ish tayyorlash (kanal burchagi, ildiz yuzasi, burchak chuqurligi) AWS yoki ISO 9692 spetsifikatsiyasiga muvofiq ishlab chiqarilishi kerak, shunda yig‘ish vakuumga yopishqoq bo‘lib, to‘liq kirish imkoniyatiga ega bo‘ladi.
Bizning ishimiz
O'xshash qismlarni so‘rash →

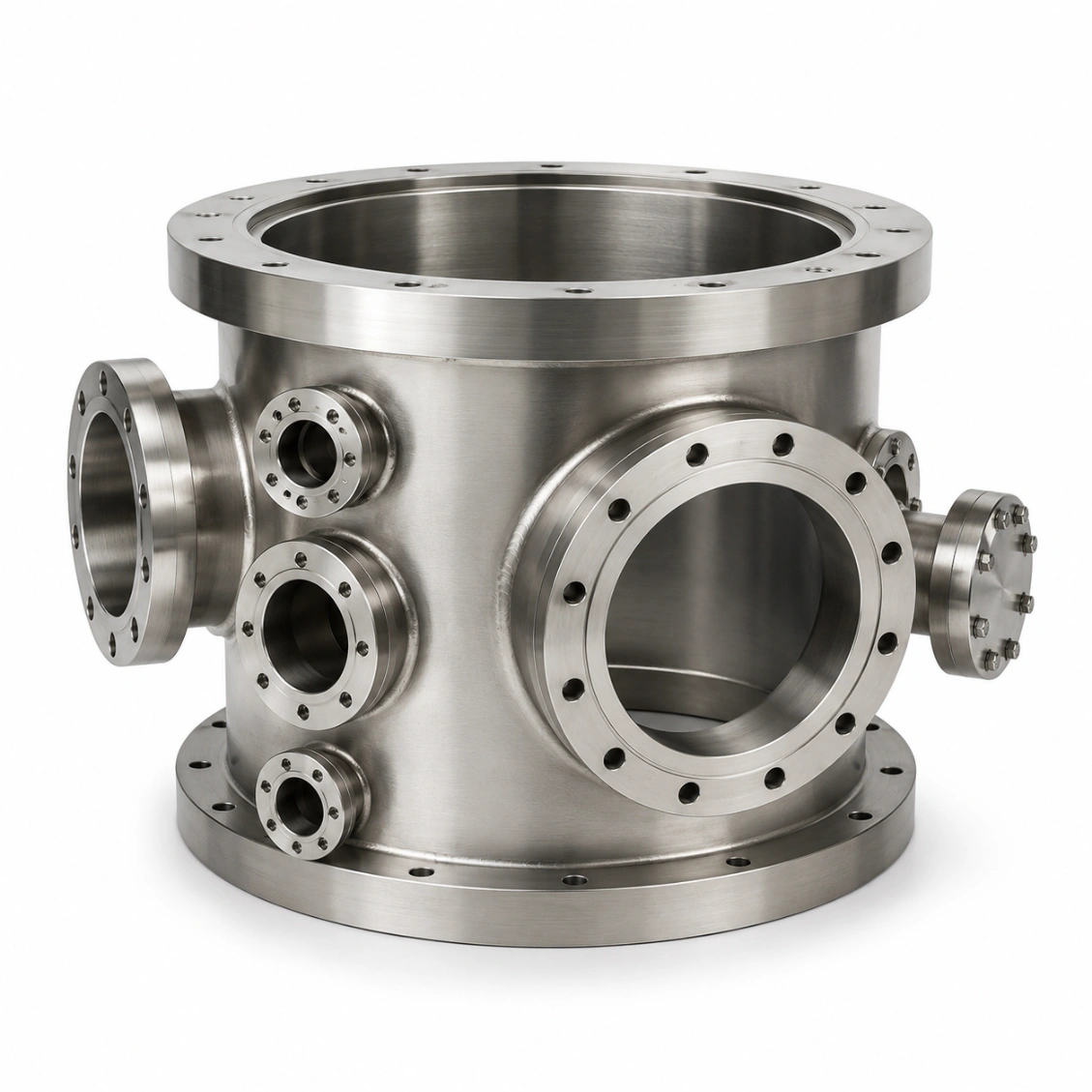

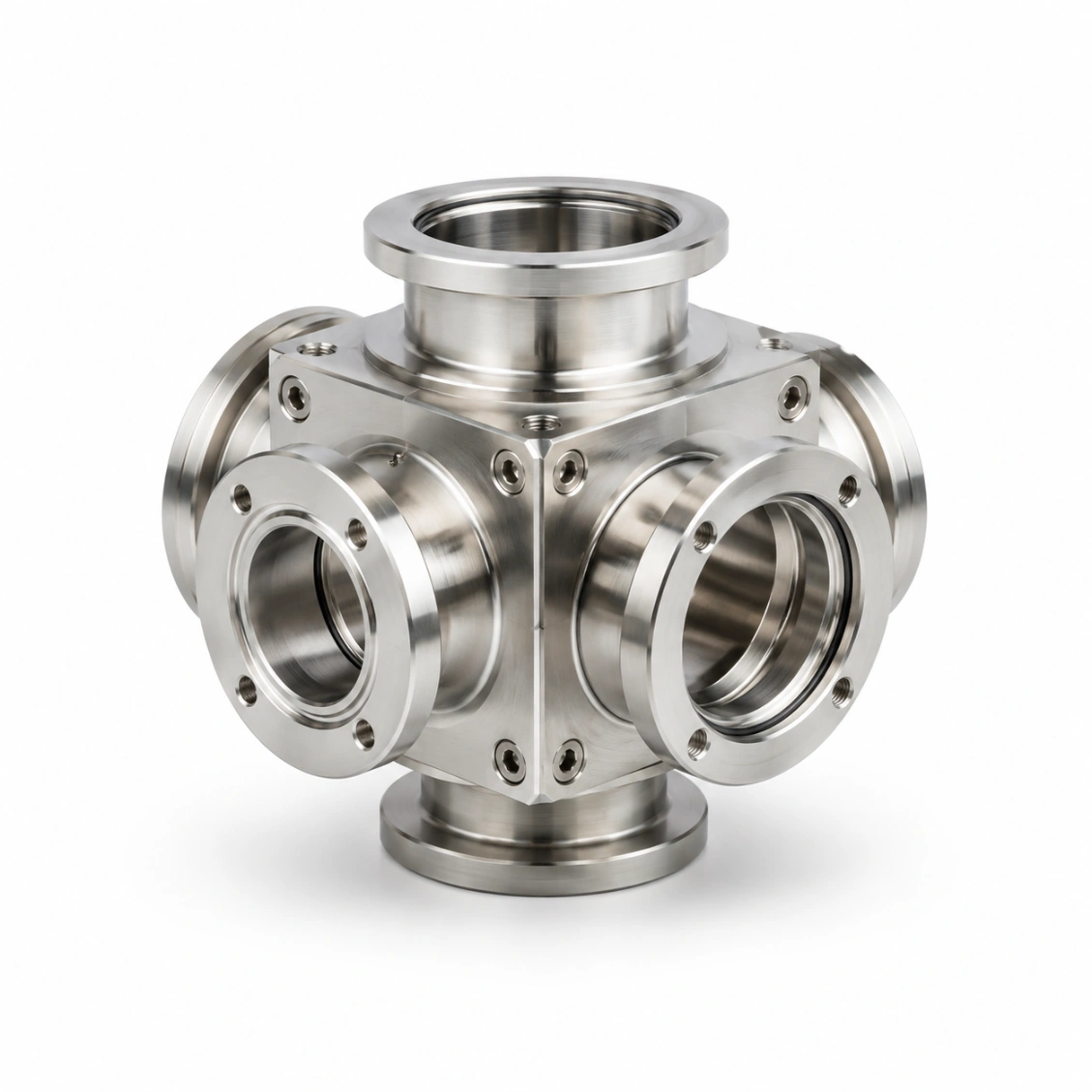

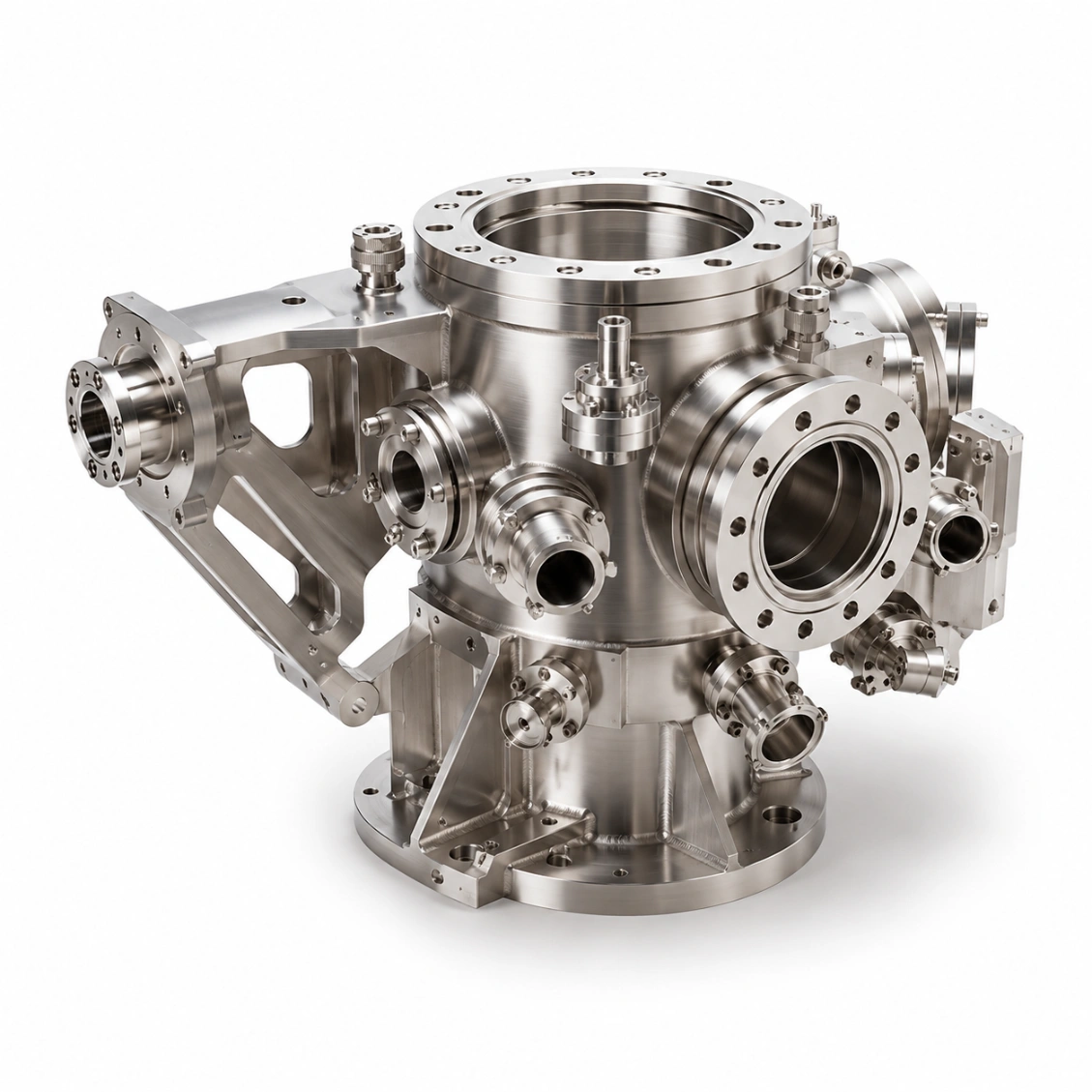

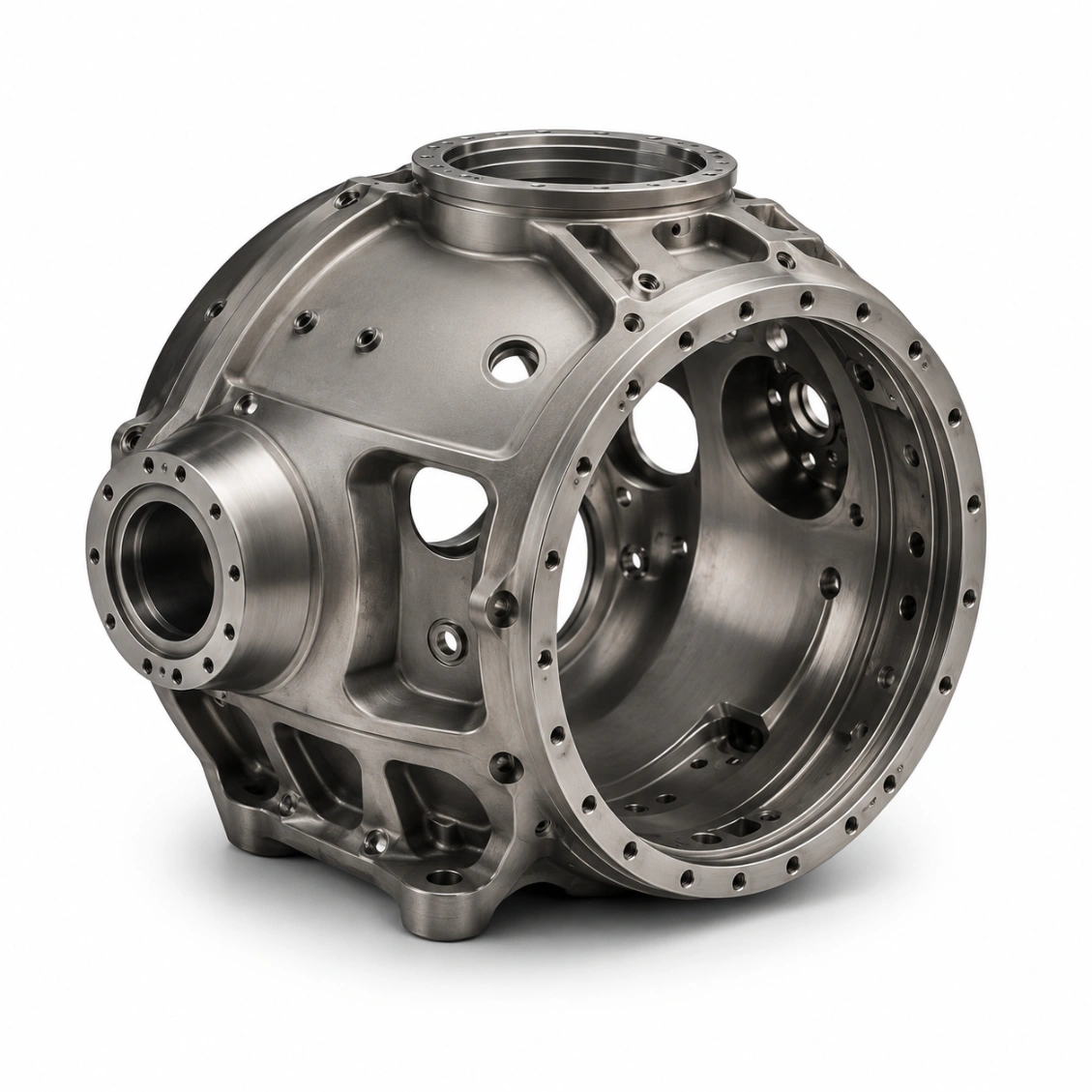

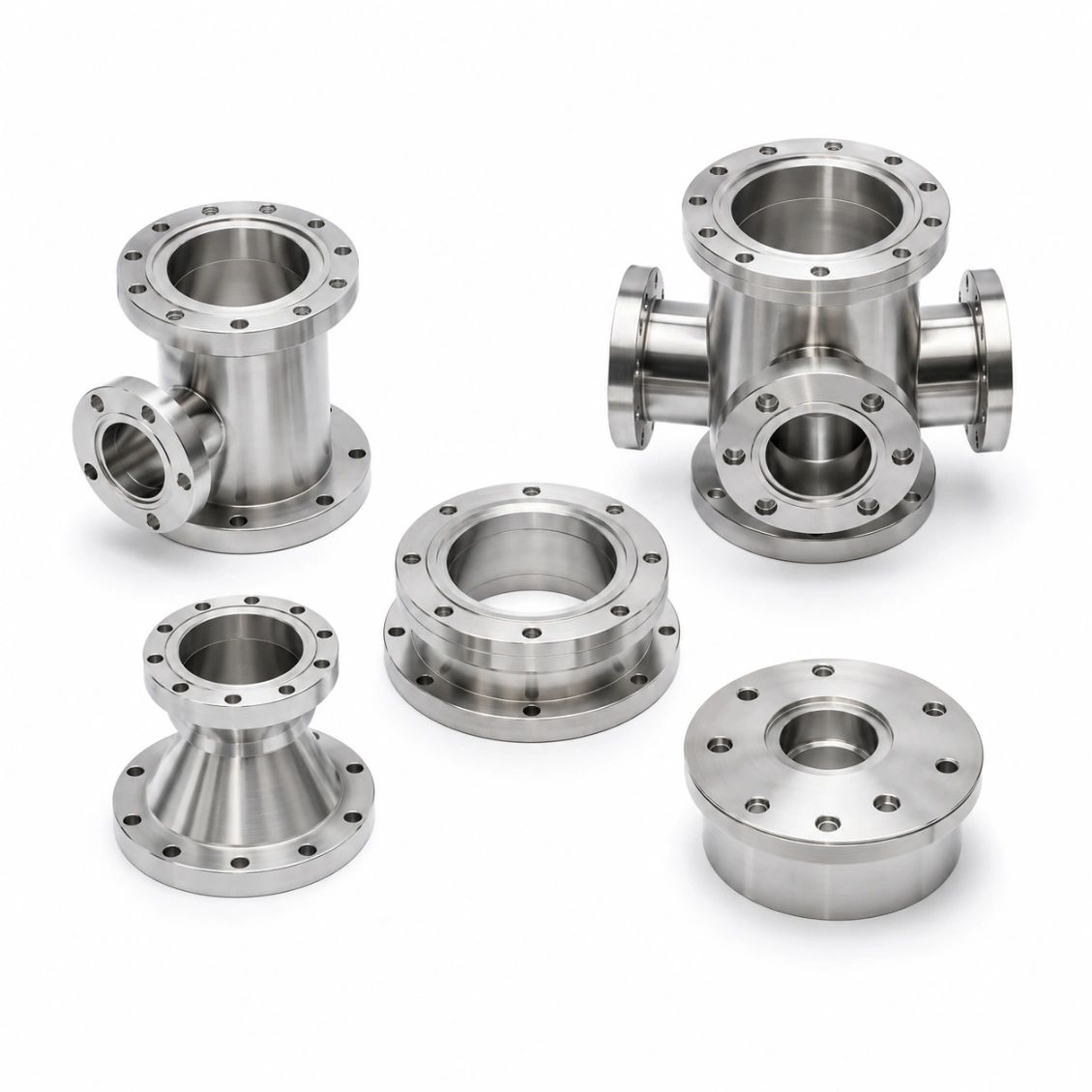

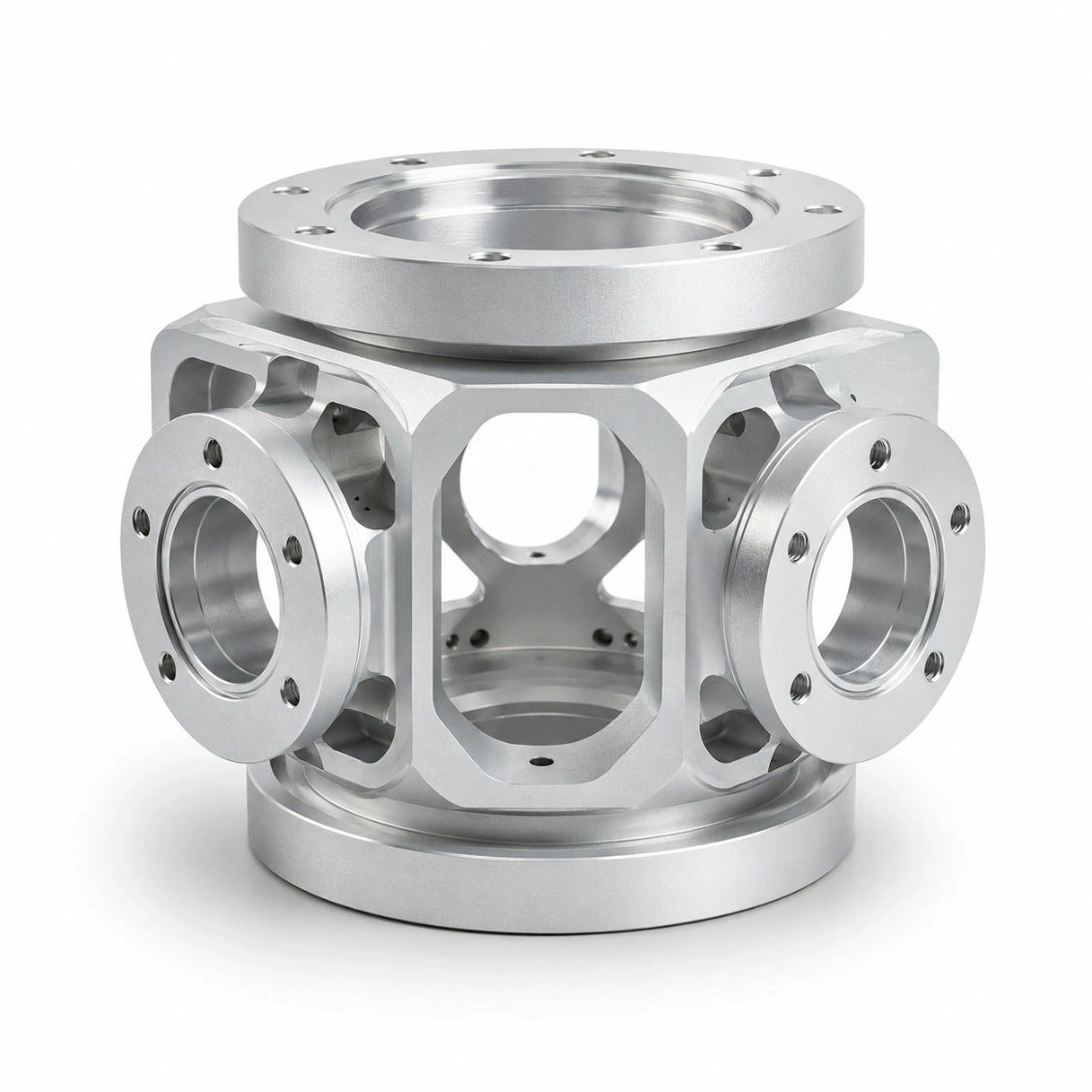

Biz ishlab chiqqan vakuum kamerasining qismlari
Semikonduktor, tadqiqot va sanoat tizimlari uchun tuzilishli vakuum kamerasining qismlari.
Qobiliyatlar va toleranslar
Biz taqdim etishimiz mumkin
Ushbu mahsulot turi uchun odatiy texnik xususiyatlar — aniq talablarni so‘rovda tasdiqlang.
| Oqish tezligi | <1×10⁻⁸ mbar·l/s (helyum testi) |
| Flanj yuzasining tekisligi | ≤ 0.01 mm |
| Flanj yuzasi Ra | 0.8 µm |
| Devordagi qalinligi | 6 mm dan boshlab (kamara diametriga bog‘liq) |
| Eng katta qism qoplami | 800 × 800 × 600 mm |
| Flanj standarti | CF, KF, ISO-K, maxsus |
| Materiallar | SUS316L, SUS304, Al 6061, Ti Grade 5 |
| Yig‘ish tayyorligi | AWS / ISO 9692 spetsifikatsiyasiga muvofiq |
| Yuzani ishlash | EP, passivatsiya, qattiq anodlash |
| Helyum yori testi | Yuk tashishdan oldin standart |
| Yetkazib berish vaqti (prototip) | 8–14 kun |
| Yetkazib berish vaqti (partiya) | 14–24 kun |
Qanday ishlaydi
Chizmachadan vakuumga tayyor qismgacha
Chizmachangizni yuklang — DFM ko‘rib chiqish, ishlov berish, sirt muolajasi, yori testi va kelishilgan muddatda yetkazib berish.
01
Chizmani yuklang
QADAM, DXF, PDF. Flanj standartlari, yoriq sinfi va sirt talablarini o'z ichiga oladi.
02
DFM va Narxni belgilash
Bepul DFM ko'rib chiqish — devor qalinligi, payvand tayyorligi, flanj imkoniyati. 48 soat ichida taklif.
03
Mashina, Davolash va Sinov
CNC ishlov berish, sirtni davolash (EP / passivatsiya), CMM tekshiruvi, helium yoriq testi.
04
Dunyo bo‘ylab yetkazib berish
Tekshiruv hisobotlari + yoriq testi sertifikati qo'shilgan. DHL / FedEx / dengiz yuklari.
Sharhlar
Vakuum tizim muhandislari tomonidan ishonch bilan tanlangan
★★★★★
"Kamera devori flanjining tekisligi a'lo — birinchi marta yig'ishda bizning pichoq chekka gasketimiz mukammal yopildi. Yoriq testi 4×10⁻¹⁰ mbar·l/s da bo'ldi, spetsifikatsiyadan ancha past."
MK
Martin K.
Vakuum Tizim Muhandisi · Germaniya
★★★★★
"Payvand tayyorlash geometriyasi ISO 9692 ga to'g'ri edi — bizning payvandchiimiz birinchi urinishda vakuumga yopishqoq birikma yaratdi. Hujjatlar to'liq va izchil."
SL
Sofiya L.
Jarayon uskunalari muhandisi · Frantsiya
★★★★★
"HXC boshidan UHV talablarini tushundi. EP ichki sirtlar, helium yoriq sertifikati, tozalash xonasi qadoqlash — hammasi boshqarildi."
JT
Жеймс Т.
Tadqiqot muhandisi · Amerika Qo'shma Shtatlari
Savollar va Javoblar
Vakuum Kamerasi Qism Ishlov Berish Bo'yicha Tez-tez So'raladigan Savollar
Muhandislik va ta'minot bo'yicha savollar vakuum tizimlarimiz jamoasi tomonidan javob beriladi.
Devor qalinligi kamerasining diametri va materialiga bog'liq. Standart qiymatlar uchun rostlashtirilgan: DN100: minimal 6 mm; DN160: 8 mm; DN250: 10 mm; DN400: 12–15 mm. Alüminiy uchun, devor qalinligi po'latga nisbatan ~30% ga oshirilishi kerak, shuningdek, aynan diametr uchun struktura marjini saqlash uchun. HXC ning DFM ko'rib chiqishi devor qalinligini atmosfera bosimi farqi va materialning yengilish kuchiga qarab tasdiqlaydi.
HXC barcha standart vakuum flanj standartlarini kameralarga moslashtiradi: CF (ConFlat) — pichoq-chegara, UHV uchun; KF (Klein Flange) — O-ring, o‘rta vakuum uchun; ISO-K / ISO-F — katta diametrli; va VCR — gaz liniyasi. Noan'anaviy moslashtirilgan flanj interfeyslari va maxsus uskunaga mo‘ljallangan flanjlar ham qo‘llab-quvvatlanadi. Barcha flanj o‘lchamlari CMM bilan tekshirilgan.
Kamera qismi bo‘sh flanjlar bilan yig‘iladi (har bir flanj standarti uchun mos gaskets turidan foydalaniladi), tashqi tomondan helium bilan bosim beriladi, va vakuum tomonida helium o'tib ketayotganini aniqlash uchun mass spektrometr probasi ishlatiladi Sensitivlik: 1×10⁻¹⁰ mbar·l/s. Kalibrlash referensi, sana va o‘lchangan yirtiq tezligi bilan test sertifikati taqdim etiladi.
Ha — HXC odatda kameraning tayyorlash geometriyasini (V-chiziq, U-chiziq, J-chiziq) AWS yoki ISO 9692 ga muvofiq ishlab chiqaradi. Mijozning yasaluvchi ustasi keyin qismni uning mos keladigan komponentiga qo‘shadi. Biz shuningdek, to‘liq kameraning kichik yig‘ilmalari uchun TIG yasaluvchi hamkorlar bilan hamkorlik qilamiz. Yasalgan joydagi helium yirtiq tekshiruvi mavjud.
UHV yarimo‘tkazgich va tadqiqot kameralari uchun: elektropolished ichki yuzalar (Ra 0.4 µm) — faqat ishlov berilgan yuzalarga nisbatan chiqindilarni chiqarish tezligini 5–10 baravar kamaytiradi. HV sanoat kameralari uchun: passivlangan SUS316L yetarli. Aluminium kameralar uchun: ichki yuzaga qattiq anodizatsiya qilish qattiqlikni oshiradi va namlikni yutishni kamaytiradi. Barcha ishlov berishlar tozalash xonasiga mos keladi.
Maksimal qism qobig'i: 800 × 800 × 600 mm bir o'rnatishda. Kattaroq komponentlar bo'laklarga bo'linib, yasaladi va yig'iladi. Juda katta kamerali korpuslar uchun (DN1000+), HXC rulman va yig'ish mutaxassislari bilan hamkorlik qiladi; HXC korpusni burishdan keyin aniqlik bilan flanjlar yuzasi va portlarni yasalaydi.
SUS316L: HV va UHV uchun standart — kam chiqindili, 300°C ga qizdirib yasaladigan, elektro-polimerlash mumkin, yasaladigan. SUS304: sanoat vakuum ilovalari uchun, arzonroq narxda. Al 6061 qattiq anodlangan: yengil kameralar ( optik, mobil uskunalar), qizdirish cheklovi 150°C. Ti Daraja 5: magnit va korroziyaga chidamli ilovalar uchun. Material mill sertifikatlari taqdim etiladi.
Prototip: 8–14 kun. Kichik partiya (5–20 ta): 14–24 kun. Ishlab chiqarish: 18–30 kun. UHV kameralar EP bilan va to'liq hujjat bilan: qo'shimcha 3–4 kun.
Taklif oling
Chizmachingizni yuboring.
Taklif oling.
Har bir so'rov DFM ko'rib chiqishni o'z ichiga oladi — tolerans imkoniyatlari, material tasdiqlash va ishlab chiqarish boshlashdan oldin jarayon yondashuvi tasdiqlanadi. MOQ 1 dona.
24hr
Taklifga javob
Minimal buyurtma miqdori 1
Prototiplar OK
ISO
9001:2015
📐
Har bir so'rovda DFM ko'rib chiqish
Tolerans imkoniyatlari, jihozlash strategiyasi va material tasdiqlash. Aniq, amalga oshiriladigan fikr-mulohaza — umumiy qarshilik emas.
🎯
Birinchi maqola inspeksiyasi — Standart
Har bir yangi seriya uchun FAI hisobot. Material sertifikatlari va sirt muolajasi sertifikatlari har bir yetkazib berishda kiritilgan.
🔄
Xuddi shunday jarayon: Prototipdan ishlab chiqarishga
Sizning prototipingizdan ishlab chiqarish partiyalariga amal qiladigan jarayon rejasi. Skalirovka qilganda qayta malakali qilish shart emas.
⚙
