Mahsulot Kategoriyasi
Takrorlanish ≤0.005 · Pin ±0.005 · Flat ≤0.003 · Qattiqlashdan keyingi yer · MOQ 1
MPB / 001 — 010
Aniq Yassi
Ko‘p-yuzli pozitsiyalash bloklari
Aniq CNC bilan ishlangan va sirtga chizilgan ko‘p yuzli joylashish bloklari — takroriy joylashish aniqligi ≤ 0.005 mm, pin-teshik joylashishi ±0.005 mm, asos yuzasi tekisligi ≤ 0.003 mm. Barcha referens yuzalar qattiqlashdan so‘ng (HRC 52-58) geometriyani o‘lchov toleransiya sinfiga moslashtirish uchun chiziladi. Sizning jig, moslama yoki CMM sozlamangiz uchun aniqlikdagi referens yurak.
≤0,005mm
Takroriy joylashish.
±0.005mm
Pin-teshik joylashishi.
≤0.003mm
Tekislik
QISM CHIZMASI · MPB-001 · QATTILASHDAN KEYINGI YERLASH · 42CrMo4 HRC 52-58 · O‘LCHOV SINFİ
ISO 9001 · ASOS A · CMM @20°C
Qattiqlashdan keyingi yer
H5/h5 Pin mosligi
Jig · Qurilma · CMM Ref · Robot · Tekshirish
Ilovalar
42CrMo4 · D2 · GCr15 · SUS303/304
Materiallar
48hr Taklifnoma · 6 kunlik prototip · MOQ 1
Xizmat
≤0,005 mm
Takroriy joylashish
aniqlik
aniqlik
±0.005mm
Pin-oyna pozitsiyasi
kutilgan oʻlcham
kutilgan oʻlcham
≤0.003mm
Ma'lumotning tekisligi
asos yuzlari
asos yuzlari
5 Kun
Eng Tez Yetkazib Berish
Prototip buyurtmalar
Prototip buyurtmalar
Nima uchun qiyin
Aniqlik joylashish bloklari muammolari
Joylashish bloklari o'z referens o'lchamlarini issiqlik bilan ishlov berish, sirtni maydalash va yig'ishda saqlab qolishi kerak — standart ishlov berilgan qismlardan 5–10× qattiqroq aniqlikni ta'minlash.
⦿
Takroriy joylashish aniqligi
Har bir joylashish blokiga qo'yilgan har bir qism nominal pozitsiyaga kirib borishi kerak ≤ 0,005 mm of the nominal position. Bu H5/h5 pin-oyna toleranslari va sirtli tekislik bilan maydalangan asos yuzlari ≤ 0.003 mm bo'lishini talab qiladi.
▱
Qattiqlashdan keyingi maydalash
Qattiqlash buzilishlarni keltirib chiqaradi. Biz barcha asos yuzlari va pin-oyna yuzlarini maydalaymiz keyin issiq ishlov berishdan keyin geometriyani uning oxirgi tolerans sinfiga qaytarish uchun — oldin emas.
⌬
Ma'lumot yuzining aloqasi
Barcha referens yuzlar belgilangan tolerans doirasida o'rtogonal va parallel bo'lishi kerak. Biz barcha yuzlarni nazoratli ketma-ketlikda umumiy asos ma'lumotiga asoslangan holda ishlov beramiz va maydalaymiz.
Bizning ishimiz
O'xshash qismlarni so‘rash →
Biz tayyorlagan joylashish bloklari
Avtomatlashtirish, yig'ish va sifat tekshiruvi uchun aniqlik jig va moslamalar joylashish bloklari.
42CrMo4 · MoslamaYig'ish jig joylashish bloki
±0.005mm · Sirtli maydalangan · HRC 55 · 30 dona

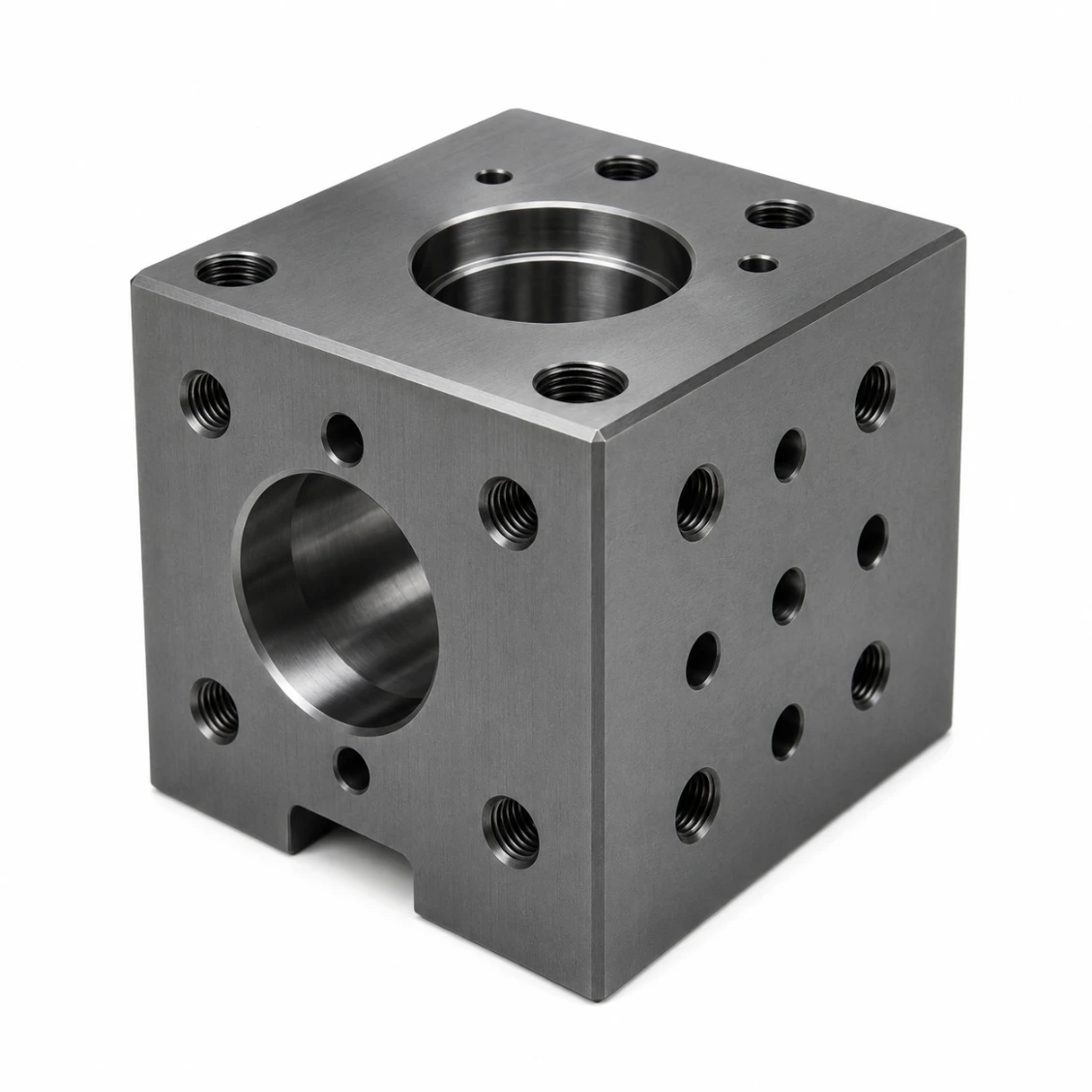

D2 asbob po'latCMM referens blok
±0.003mm · HRC 60 · 5 dona

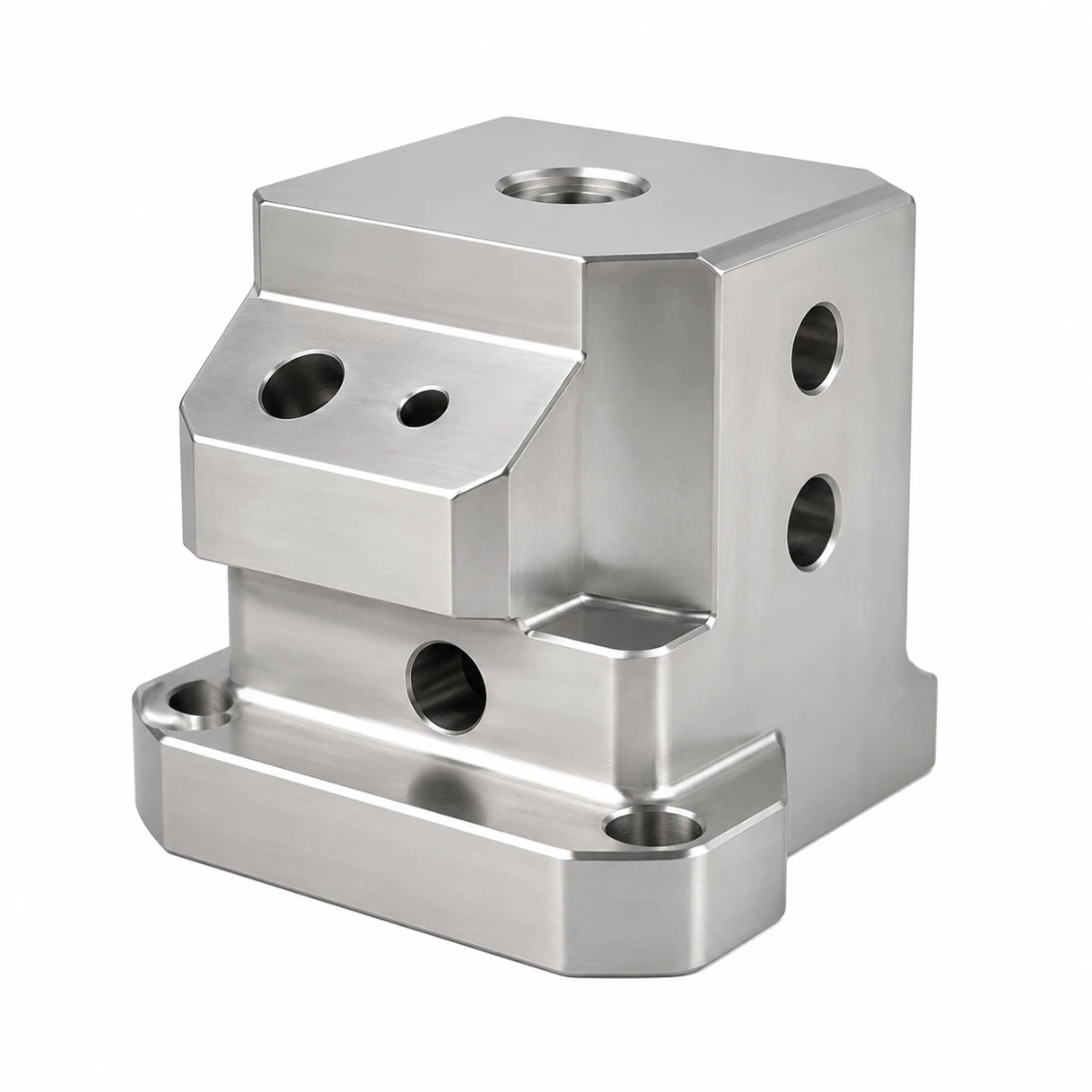

SUS303 · Oziq-ovqatOziq-ovqat chizig'i pozitsiyalash bloki
±0.008mm · Passivlangan · 80 dona

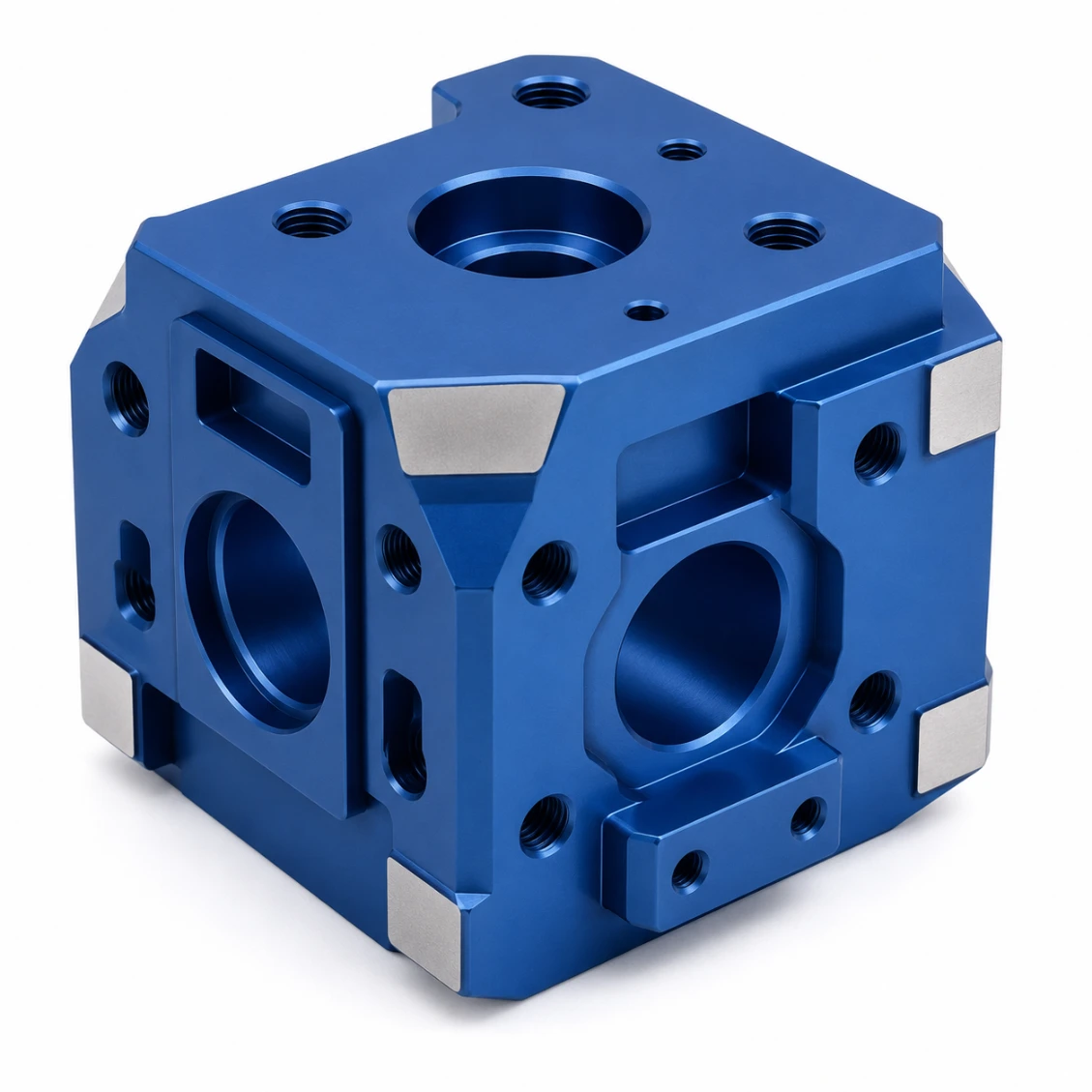

Al 7075 · RobotRobot hujayra ma'lumot bloki
±0.005mm · Qattiq anoda · 20 dona
42CrMo4 · TekshiruvTekshiruv montaj bloki
±0.003mm · CMM tasdiqlangan · 10 dona

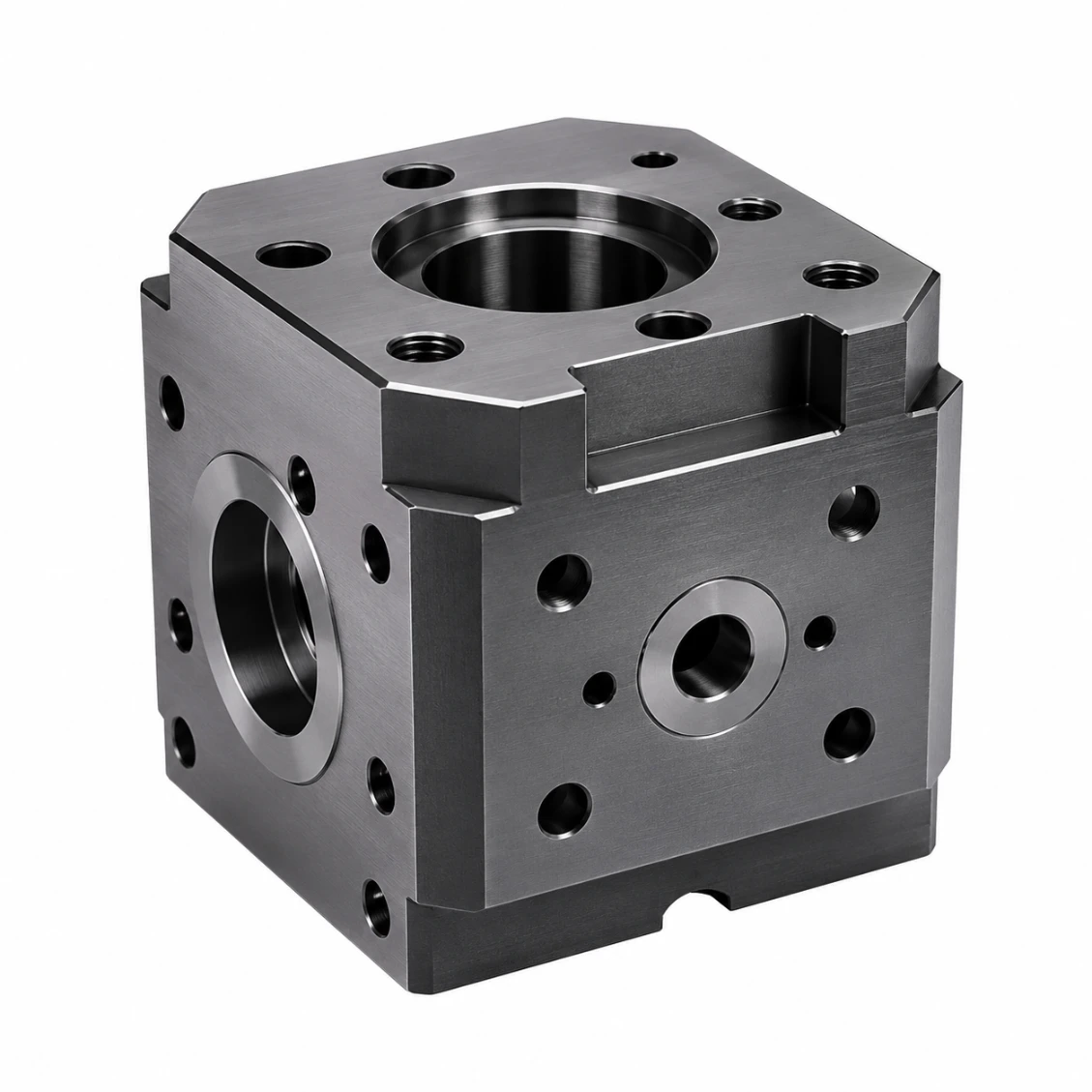

GCr15 · AniqlikAniqlik indeks bloki
±0.002mm · HRC 62 · 8 dona
SUS304 · TibbiyTibbiy yig'ish referensiya bloki
±0.005mm · Passivlangan · 15 dona
C45 · UmumiyIshlab chiqarish montaj bloki
±0.01mm · Zink · 200 dona
Qanday ishlaydi
Chizmachadan tayyor qismgacha
2D/3D faylingizni yuklang — 48 soat ichida DFM tahlili, narx va tasdiqlangan yetkazib berish muddatini oling.
01
Chizmani yuklang
STEP, DXF, PDF yoki chizma. 2D + 3D afzal.
02
DFM tahlili va narx
Bepul DFM tahlili + material, yetkazib berish muddati va narx — 48 soat ichida.
03
CNC · Qattiqlash · Silliqlash
CNC qattiqlash, issiqlik bilan ishlov berish, qattiqlashdan keyingi silliqlash, CMM tekshiruvi.
04
Dunyo bo‘ylab yetkazib berish
DHL / FedEx / dengiz orqali tashish. Tekshiruv hisobotini ilova qilamiz.
Sharhlar
Dunyo bo‘ylab muhandislar tomonidan ishonch bilan
★★★★★
"CMM hisobotimiz kiruvchi tekshiruv bilan to"liq mos keldi. Har bir muhim o‘lchov birinchi detalda normaga mos edi. Yetkazib berish muddati aynan narxda ko‘rsatilgandek bo‘ldi."
AK
Aleks K.
Mexanik muhandis · Germaniya
★★★★★
"HXC DFM tahlili ishlab chiqarishga kirishishdan oldin tolerantlik yig"indisi muammosini aniqladi. Tayyor detallar mukammal va partiya mosligi juda yaxshi edi."
SL
Sofiya L.
Dizayn muhandisi · O'zbekiston
★★★★★
"Biz HXCdan uch yil davomida 30 dan ortiq detal raqamlarini sotib oldik. Sifat doimiy, yetkazib berish muddatlari ishonchli va muhandislar jamoasi har doim javob beradi."
JT
Жеймс Т.
Katta xaridor · O‘zbekiston
Savollar va Javoblar
Ko'p yuzli pozitsiyalash bloki — FAQ
Muhandislar va xarid bo‘limi jamoalaridan tez-tez so‘raladigan savollarga — ishlab chiqarish jamoamiz javob beradi.
Aniq ishlov berilgan komponent, foydalaniladi referens nuqtasi sifatida jiglar, moslamalar va yigʻish stansiyalarida. Bu bir nechta aniq referens yuzalarni taqdim etadi — har biri tekis, perpendikulyar va nazorat qilingan pozitsiyada — shuning uchun joylashtirilgan qismlar doimo belgilangan takrorlash aniqligida (odatda ≤ 0.005 mm) bir xil pozitsiyaga qaytadi.
Standart: ≤ 0,005 mm (5 µm) takroriy joylashish. CMM referens bloklari va aniqlik bilan yigʻish moslamalari uchun: ≤ 0.002 mm. Takrorlash aniqligi barcha nuqtalar yuzalarini va pin-oyna teshiklarini issiqlik bilan ishlov berishdan soʻng maydalash va nazorat qilish bilan erishiladi, va CMM yordamida nazorat qilinadi (20°C ±0.5°C).
Issiqlik bilan ishlov berish odatda poʻlat bloklarda 0.02–0.1 mm buzilish kiritadi — bu esa belgilangan joylashish toleransidan ancha yuqori. Issiqlik bilan ishlov berishdan keyingi maydalash barcha nuqtalar yuzalarini va pin-oyna teshiklarini ularning oxirgi tolerans sinfiga qaytaradi. HXC har doim qattiqlashdan soʻng maydalash qiladi — hech qachon oldin emas.
Joylash pin-oyna: H5 yoki H6 tolerans sinfi bosimga mos va siljish mos pinlar uchun. Olmos pin teshiklari D5 toleransli, aniqlik uchun siljish mos. Barcha teshik joylari CMM yordamida ±0.005 mm ga nazorat qilinadi. HXC mos maydalangan joylash pinlarini joylash blok bilan toʻliq toʻplam sifatida taqdim etishi mumkin.
42CrMo4 (HRC 52–58): jig va moslama joylash bloklari uchun standart. D2 / Cr12MoV asbob poʻlat (HRC 58–62): eng yuqori sikl aniqlikdagi moslamalar uchun. GCr15 (52100) (HRC 60–62): o‘lchov sifatidagi referens bloklari uchun. SUS303/304tibbiy, oziq-ovqat va korroziyaga sezgir muhitlar.
Maydalangan nuqtalar yuzasi: Ra 0,4 mkm standart. CMM referens va o‘lchov bloklari uchun: Ra 0.2 µm. Oyna bilan silliqlangan yuzalar: Ra 0.05 µm (o‘lchov sinfi, soʻrov boʻyicha). Yuzaki qoplama kontakt profilometr yordamida o‘lchanadi va hisobot beriladi.
Ha — HXC joylash bloklarini yerga tekislangan joylash pinlari (silindrik va olmos shaklidagi) bilan mos keladigan to'plamlar sifatida ta'minlaydi, bu pin-aylanma mos kelishini belgilangan joylashish aniqligiga erishish uchun ta'minlaydi. Pinlar GCr15 (HRC 60–62) dan ishlab chiqarilgan va IT4 toleransiyasiga mos ravishda tekislangan.
Prototip (qattiqlashtirish va tekislangan): 6–10 kun. Partiya (10–50 dona): 10–16 kun. Ishlab chiqarish: 14–20 kun. CMM referens sinf bloklari (≤ 0.002 mm): qo'shimcha o'lchov va haroratni barqarorlashtirish uchun 2–3 kun qo'shiladi.
Taklif oling
Chizmachingizni yuboring.
Taklif oling.
Har bir so'rov DFM ko'rib chiqishni o'z ichiga oladi — tolerans imkoniyatlari, material tasdiqlash va ishlab chiqarish boshlashdan oldin jarayon yondashuvi tasdiqlanadi. MOQ 1 dona.
24hr
Taklifga javob
Minimal buyurtma miqdori 1
Prototiplar OK
ISO
9001:2015
📐
Har bir so'rovda DFM ko'rib chiqish
Tolerans imkoniyatlari, jihozlash strategiyasi va material tasdiqlash. Aniq, amalga oshiriladigan fikr-mulohaza — umumiy qarshilik emas.
🎯
Birinchi maqola inspeksiyasi — Standart
Har bir yangi seriya uchun FAI hisobot. Material sertifikatlari va sirt muolajasi sertifikatlari har bir yetkazib berishda kiritilgan.
🔄
Xuddi shunday jarayon: Prototipdan ishlab chiqarishga
Sizning prototipingizdan ishlab chiqarish partiyalariga amal qiladigan jarayon rejasi. Skalirovka qilganda qayta malakali qilish shart emas.
⚙
3 / 4 / 5-o‘qli CNC + Tokarlik
Murakkab tuzilma qismlari, shaftlar, korpuslar va uzatish komponentlari. Metall va muhandislik plastmassalari.
ISO 9001:2015
3/4/5-Axis Frezalash
CNC aylanma
CMM tekshiruvi
Global yetkazib berish
