Bosh sahifa/ Mahsulotlar/ Rulman po'latdan tayyorlangan aniq aşınma detallari
Mahsulot Kategoriyasi
BRS — 001 dan 012 gacha

Rulman po'lat
Aniqlik
Aşınma Qismlari

12 ta mahsulot liniyasi GCr15 rulman po'latidan ishlangan (52100/SUJ2/100Cr6) — rulman halqalar, rulman millari, yo'naltiruvchi millar, ignali rulman yo'riqchilari, pin millari, spindle qismlari, yo'naltiruvchi g'ildiraklar, aşınma shishlari va chiziqli harakat komponentlari. HRC 60–64. h5/H6 ga maydalangan. Yo'lak Ra ≤0.05 μm.

Rockwell Qattiqlik O'lchovi — GCr15 qismlari va odatiy sinflar
Q235
HRB85
45# N
HRC20
42CrMo
HRC32
40Cr
HRC42
GCr15
HRC60
GCr15
HRC64 ▶
YumshoqO‘rtachaQattiqJuda QattiqRulman Sinf
GCr15 HRC 60–64 ga qattiqlashtirilgan — aylanish kontakt aşınma ilovalarining standarti
Narx so‘rash → Chizma yuborish
GCr15 Rulman po‘lat aniq qismlar rulman meli yo‘riqchi
HRC 64
Maksimal Qattiqlik
Rulman halqasi mil ishlash burchakli qoplamasi maydalash Superfinish
Ra 0.05μm
Yo'riqnoma SF
12
Mahsulot yo‘nalishlari
HRC 60–64
GCr15 Qattiqligi
h5 / H6
Maydonchaga moslashuvchanlik
Ra ≤0.05μm
Yo'riqnoma SF
24hr
Narxni tasdiqlash vaqti
Rulman halqalar ✦ Rulman miltlari ✦ Igneli rulman qo‘llab-quvvatlash qismlari ✦ Chidamli pin miltlar ✦ Aniqlikli mil qismlari ✦ Qo‘llanma g‘ildiraklar ✦ Yuqori qattiqlikdagi mil qismlari ✦ Chidamli burmalar ✦ Aniq qo‘llanma miltlar ✦ Chiziqli harakat qismlari ✦ Rulman mexanizmi qismlari ✦ Mexanik ishqalanish qismlari ✦ Rulman halqalar ✦ Rulman miltlari ✦ Igneli rulman qo‘llab-quvvatlash qismlari ✦ Chidamli pin miltlar ✦ Aniqlikli mil qismlari ✦ Qo‘llanma g‘ildiraklar ✦ Yuqori qattiqlikdagi mil qismlari ✦ Chidamli burmalar ✦ Aniq qo‘llanma miltlar ✦ Chiziqli harakat qismlari ✦ Rulman mexanizmi qismlari ✦ Mexanik ishqalanish qismlari ✦
To‘liq mahsulot assortimenti

12 ta rulmanli po‘lat
Aniq ishqalanish mahsulot liniyalari

Kategoriya bo‘limini tanlang · GCr15 / 52100 / SUJ2 · HRC 60–64 · Qattiqlashdan keyin yerga surilgan · MOQ 1 dona

Barcha mahsulotlarni so'rang →
Mahsulot toifalari
GCr15 Rulman Rulman Makarasi Pin Makarasi Qoʻllanma Makarasi Yuqori Qattiqlikdagi Slyuda Rostlangan Poʻlat
Miltlar va rulman qismlari 4 ta mahsulot · BRS-001 dan 004 gacha Tijorat taklifi →
GCr15 rulman po'latidan qattiqlashtirilgan va silliqlangan to'rt shaft mahsulot liniyasi — rulman shaftlari, eskirishga chidamli pin shaftlari, yuqori qattiqlikdagi shaft qismlari va aniqlikdagi qo'llanma shaftlari. Barchasi qattiqlashdan so'ng OD h5/h6 toleransida silliqlangan. Silindrliq ≤0.002–0.003 mm. Sirt qoplamasi Ra ≤0.1–0.2 μm standarti; Ra ≤0.05 μm aniqlikli mil va qo'llanma ilovalari uchun silliqlangan.
Aniqlik Qoʻllanma Makarasi GCr15 Qattiq Xrom h5 Silindrshakllik Chiziqli Slyuda
BRS-009
SHAFTLAR / 009 — AJRALIB TURGAN
Aniq qo‘llanma miltlar
Qattiqlashtirilgan va silliqlangan aniqlikdagi chiziqli qo'llanma shaftlari, qayta aylanuvchi to'p g'ildirakli g'ildiraklar (chiziqli rulmanlar), ignli rulmanlar va oddiy chiziqli qo'llanma uchun. GCr15 to'liq qattiqlashtirilgan HRC 60–64; OD toleransi h5 (nominal diametrga ±0.003–0.005 mm); silindrliq ≤0.003 mm butun shaft uzunligi bo'ylab — bu muhim spetsifikatsiya, chunki chiziqli rulman ichki diametri shaft bo'ylab radial bo'shliqni saqlaydi, va har qanday silindrliq deviatsiya lokal kontakt stressi va rulman shovqinini keltirib chiqaradi. To'g'riligi ≤0.01 mm/m; Ra ≤0.1 μm standarti, Ra ≤0.05 μm eng yuqori aniqlikdagi chiziqli bosqichlar uchun silliqlangan. Maksimal eskirish muddatini ta'minlash uchun yuqori tsikl va yuqori tezlikli chiziqli o'qlar uchun qattiq xrom qoplamasi (15–25 μm, HV 1000+) — qoplangan qo'llanma shaftlari keyin qattiqlashdan so'ng OD o'lchamiga qayta silliqlanadi. Silliqlash paytida barqarorlik uchun chamferlangan uchlar va markaziy burg'ulash. Standart diametr diapazoni Ø4–Ø80 mm; katta o'lchamlar so'rov bo'yicha.
h5 OD · ≤0.003mm silindrliq. Ra ≤0.1μm To'g'ri ≤0.01/m Qattiq xrom variant
GCr15 · SUJ2 · 100Cr6 Taklif olish
Rulman Makarasi GCr15 HRC 60-64 h6 Yerni Qayta Ishlash Ra ≤0.2μm
BRS-002
SHAFTLAR / 002
Rulman miltlari
Qattiqlashtirilgan va silliqlangan rulmanli shaftlar va kam follower shaftlar. GCr15 HRC 60–64; OD h6; silindrliq ≤0.003 mm; Ra ≤0.2 μm. Chamferlangan yoki radiusli uchlar. Konveyer rulmanlari, kam followerlar va rulmanli elementlarni qo'llab-quvvatlash uchun ishlatiladi, bu yerda jurnal qattiqligi rulmanli element qattiqligiga mos kelishi kerak.
h6 · HRC 60–64Ra ≤0.2μm
GCr15 · 40Cr HTTaklif olish

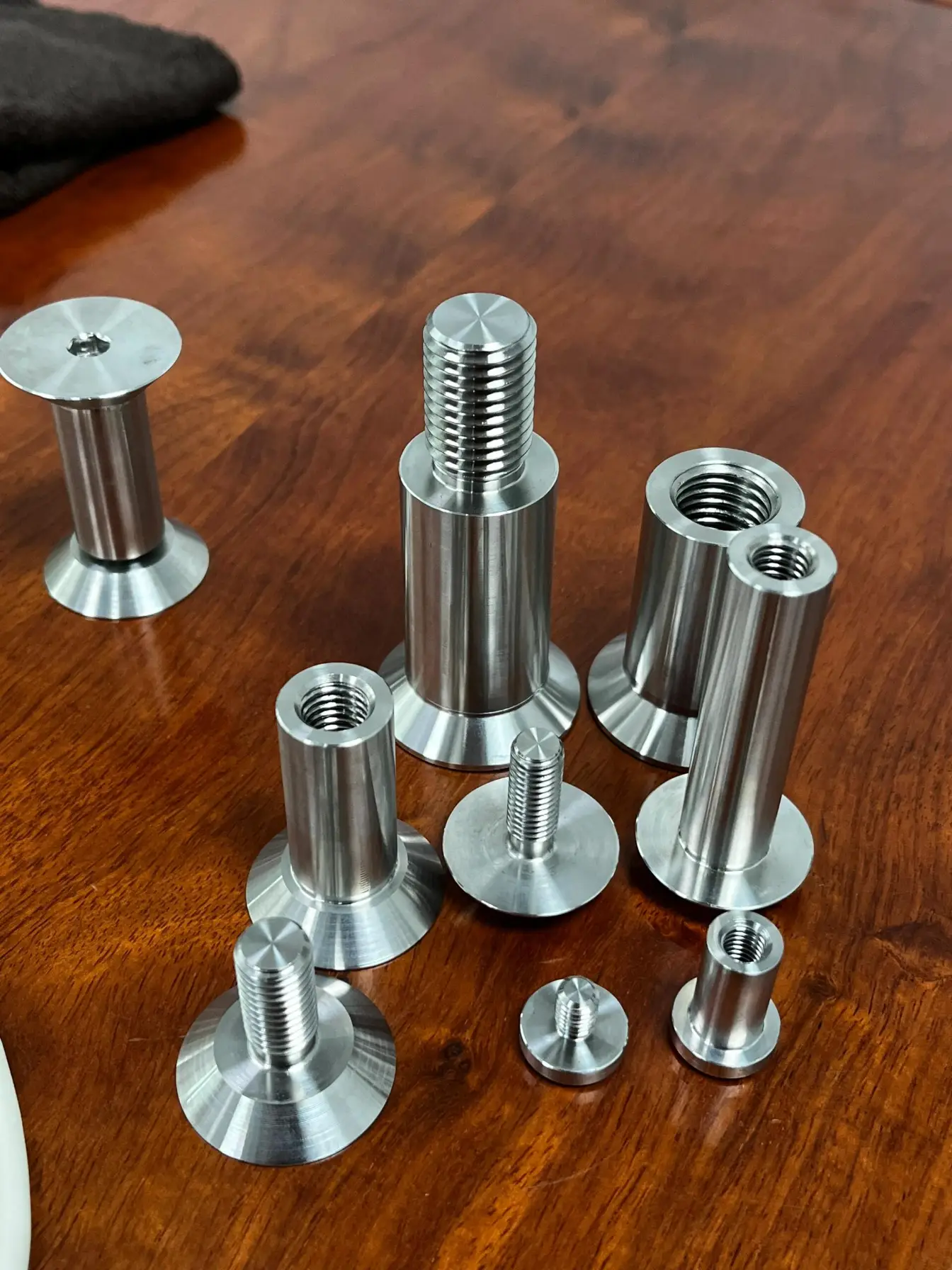

Chidamli Eriş Pin Makarasi GCr15 Qattiqlashtirilgan h6 Silindrshakllik
BRS-004
SHAFTLAR / 004
Chidamli pin miltlar
Qattiqlashtirilgan pin shaftlar va burilish pinlari yuqori tsiklli artikulyatsiya bo'g'inlari uchun. GCr15 HRC 60–64; OD h6; silindrliq ≤0.002 mm. Ra ≤0.2 μm standarti; qo'shimcha korroziya va eskirishga chidamlilik uchun qattiq xrom qoplamasi variant. Chamferlangan oldingi uch; saqlash yivli variant.
h6 · Silindrliq ≤0.002mm
GCr15 · SUJ2Taklif olish

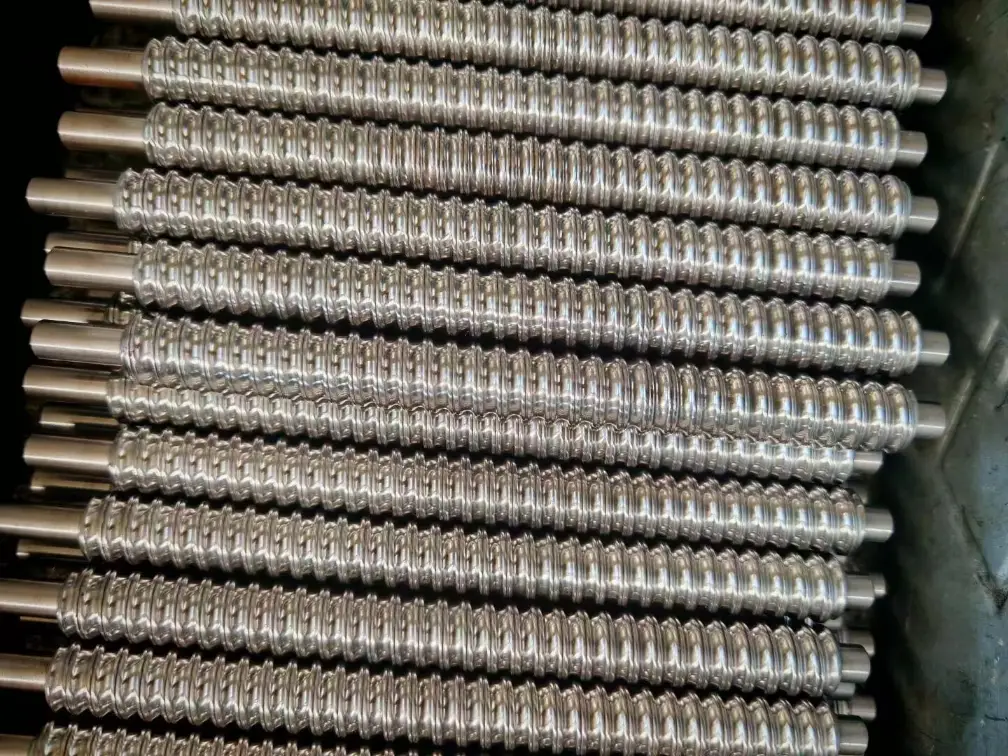

Yuqori Qattiqlikdagi Makaralar Qismi GCr15 Cr12MoV HRC 60-64 Bosim Asboblari
BRS-007
SHAFTLAR / 007
Yuqori qattiqlikdagi mil qismlari
Umumiy maqsadli yuqori qattiqlikdagi shaflar va roddlar GCr15 yoki Cr12MoV da. HRC 60–64; OD h6; silindrlik ≤0.003 mm. Press qoliplash, sovuq shakllantirish qoliplari va mashina elementlarida ishlatiladi, u yerda maksimal qattiqlik va aşınishga qarshilik talab qilinadi.
HRC 60–64Cr12MoV varianti
GCr15 · Cr12MoV · D2Taklif olish
Materiallar: GCr15 · SUJ2 · 100Cr6 · 40Cr (HT) · Cr12MoV · D2
Barchasini so‘rash →
GCr15 Slyuda Halqasi Aniqlikli Makaralar Qismi Superfinish Yoʻli
Rulman halqalar va milt qismlari 2 ta mahsulot · BRS-001 dan 005 gacha Tijorat taklifi →
Qattiqlashgan va ultra yuqori aniqlikdagi mashina va instrument ilovalari uchun GCr15 da rulman halqasi bo'sh va yakunlangan rulman halqalari. Rulman halqasi yo'lakchasi Ra ≤0.05 μm ga super yakunlangan. Mashina shnurlari OD h4/h5; aylanishlik ≤0.001 mm. Barcha rulman halqalari konsentritlik hisobot bilan ta'minlangan. Uzoq muddatli pozitsion aniqlik uchun o'lchovli barqarorlik varianti (kriyogen davolash) bilan shnurlash qismlari.
GCr15 Slyuda Halqasi Yerni Superfinish Yoʻli OD ID Koncentrikligi
BRS-001
RULMAN / 001 — AJRALIB TURGAN
Rulman halqalar
GCr15 rulman halqasi ichki va tashqi halqa bo'sh va yakunlangan halqalar, shaxsiy va standart bo'lmagan rulman o'lchamlari uchun. Ikki holatda taqdim etiladi: (A) quruq burish + qattiqlashgan HRC 60–64, mijoz uchun silindrik va ichki o'lchamli frezalashga tayyor — barcha sirtlar ±0.3 mm frezalash imkoniyati bilan; (B) yakunlangan — OD h5, bo'shliq H6, yuzasining parallelligi ±0.005 mm, OD/bo'shliq konsentritligi ≤0.003 mm, yo'lakchasi profili ±0.005 mm ga frezalash. Yo'lakchani superfinishing Ra ≤0.05 μm ga qilish mumkin — bu frezalash natijasida yuzaning tortishish stressini va ichki qatlamda yoriqlarni boshlovchi izlarni olib tashlaydi. Qattiqlashdan so'ng kriogen davolash (-80°C) maksimal o'lchovli barqarorlik uchun mavjud. Har bir bo'lak uchun qattiqlik testi kiritilgan.
OD h5 · Bo'shliq H6 Konsentrit ≤0.003mm Ra ≤0.05μm SF Kriyogen variant
GCr15 · SUJ2 · 100Cr6 Taklif olish
Aniqlikli Makaralar Qismi GCr15 h4 Doiraviylik Superfinish Mashina Asbobi
BRS-005
RULMAN / 005
Aniqlikli mil qismlari
Mashina va instrumentlar uchun yuqori aniqlikdagi shnurlash qismlari, o'lchov asboblari va aniq aylantiruvchi stage. GCr15 HRC 60–64; OD h4/h5; aylanishlik ≤0.001 mm; Ra ≤0.05 μm (super yakunlangan). Uzoq muddatli o'lchovli barqarorlik uchun kriogen davolash. CMM aylanishlik va silindrlik hisobotlari bilan ta'minlangan.
h4/h5 ODAylana ≤0.001mm
GCr15 · SUJ2Taklif olish

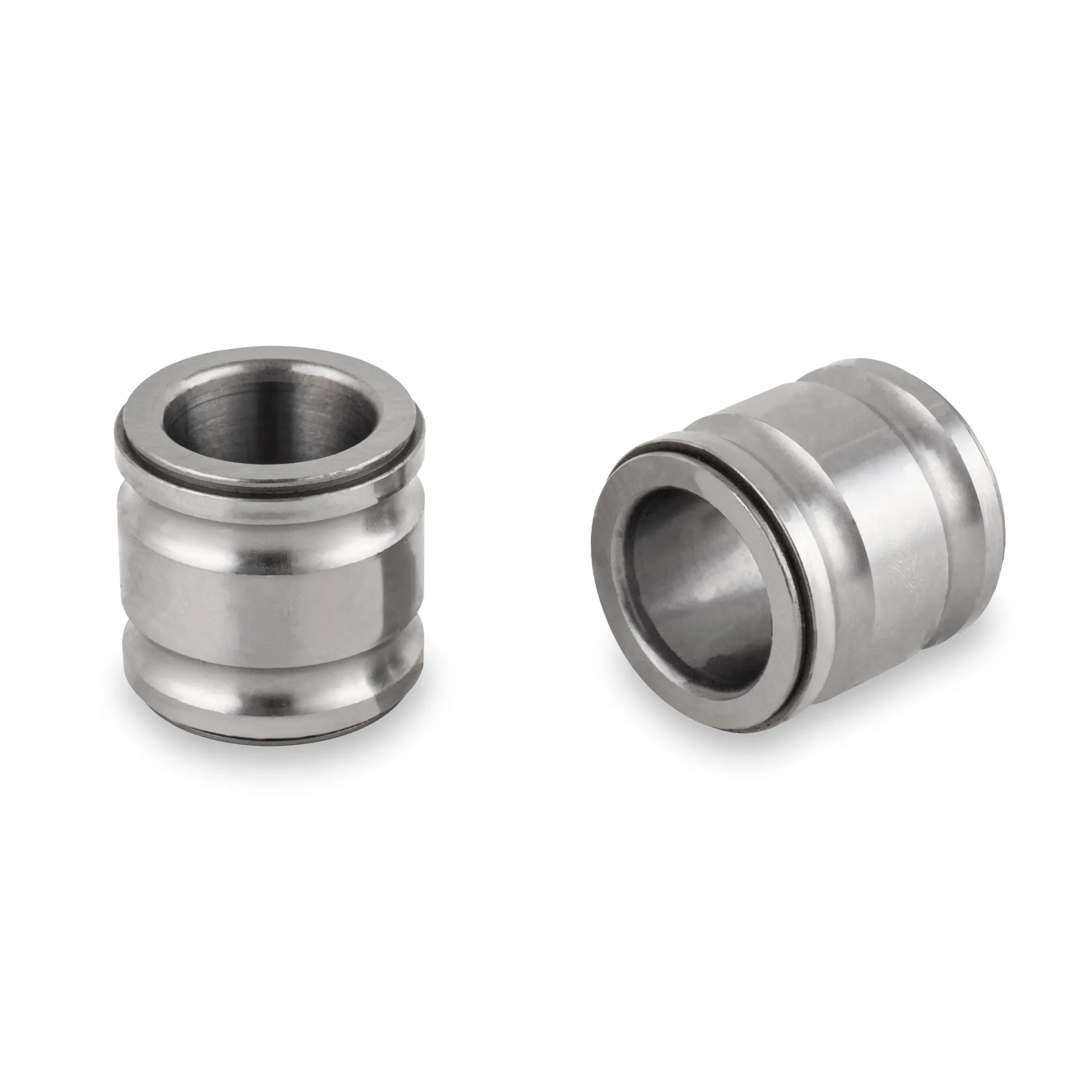

Moslashtirilgan Slyuda Halqasi Notoʻgʻri Oʻlcham GCr15 Yerni CNC
BRS-001B
RULMAN / 001B
Moslashtirilmagan Noto‘g‘ri Standart Rulman Halqalari
Arxivdan mavjud bo‘lmagan, katta diametrli va maxsus ilovalar uchun mo‘ljallangan no‘g‘ri standart rulman halqalari. Maxsus OD, bosim va kenglik chizmaga muvofiq. GCr15 yakunlangan maydalangan standart rulman halqalari bilan bir xil operatsiyalarda. MOQ 1 dona.
No‘g‘ri o‘lchamMOQ 1 dona
GCr15 · SUJ2Taklif olish
Materiallar: GCr15 · SUJ2 · 100Cr6 / 52100
Barchasini so‘rov qilish →

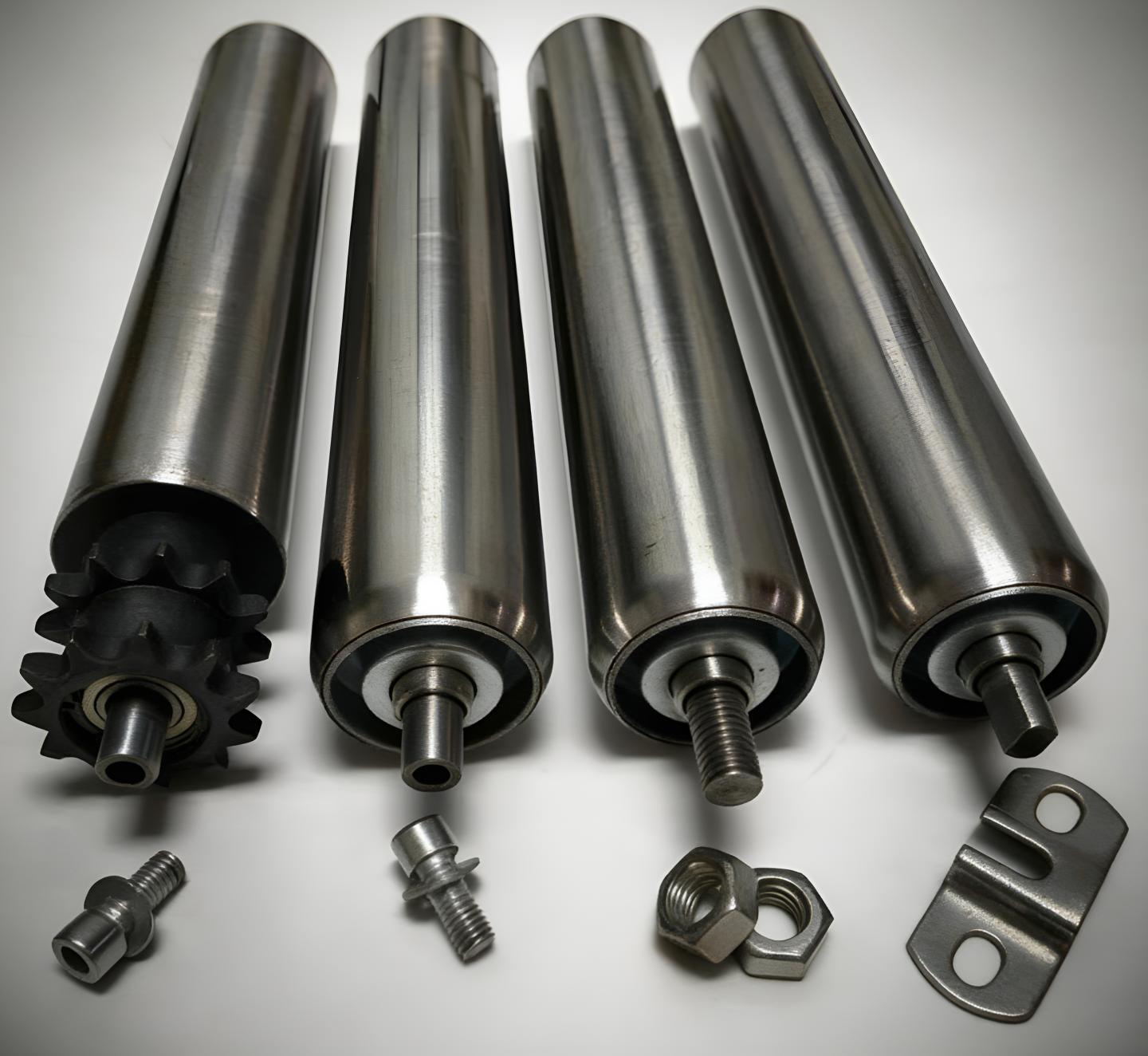

Qoʻllanma Rulosi Yoʻl Rulosi Igna Rulosi Qoʻllanma GCr15 CNC
Qo‘llanma g‘ildiraklar va Igneli qo‘llanmalar 2 ta mahsulot · BRS-006 dan 003 gacha Tijorat taklifi →
Chiziqli profilli rels va aylana relkalar uchun yo‘riqnoma g‘ildiraklar va yo‘l rulmanlari, shuningdek, igna rulmanli chiziqli va aylana yig‘ilmalari uchun igna rulmanli yo‘riqnoma qafasi qismlari. Yo‘riqnoma g‘ildirak OD profili ±0.005 mm ga maydalangan; bosim H6; GCr15 HRC 60–64. Ignali yo‘riqnoma relining profili ±0.005 mm ga maydalangan; sirt Ra ≤0.1 μm doimiy igna kontakt uchun.
Qoʻllanma Rulosi Yoʻl Rulosi GCr15 HRC 60-64 OD Profil Yerni Yerni H6
BRS-006
YO‘RIQNOMA / 006 — AJRALIB TURADI
Yo‘riqnoma G‘ildiraklar va Yo‘l Rulmanlari
Qattiqlashtirilgan GCr15 yo‘riqnoma g‘ildiraklari va yo‘l rulmanlari V-chiziqli, tekis yo‘l va profilli rels chiziqli va aylana yo‘riqnoma tizimlari uchun. OD profili ±0.005 mm ga maydalangan — profil toleransi to‘g‘ridan-to‘g‘ri yurish aniqligini belgilaydi. Montaj uchun bosim H6; OD/bosim konsentrisligi ≤0.003 mm — aylanish kontaktida doimiy radial bo‘linma uchun. OD kontakt yuzasida Ra ≤0.2 μm. Ikki flanjsiz, bitta flanjsiz va tekis OD profillari mavjud. Maxsus V-chiziqli burchak, flanj diametri va kontakt kengligi chizmaga muvofiq. Ilovalar: chiziqli gantry yo‘riqnoma rulmanlari, kam chiziqli relkalar, konveyer yo‘riqnoma g‘ildiraklari va avtomatlashtirilgan saqlash/qayta olish tizimi karriage g‘ildiraklari. Maksimal aylanish yuzasi chidamliligi uchun qattiq xrom OD varianti.
OD profili ±0.005mm Bosim H6 Konsentrit ≤0.003mm Maxsus profil
GCr15 · SUJ2 · Cr12MoV Taklif olish

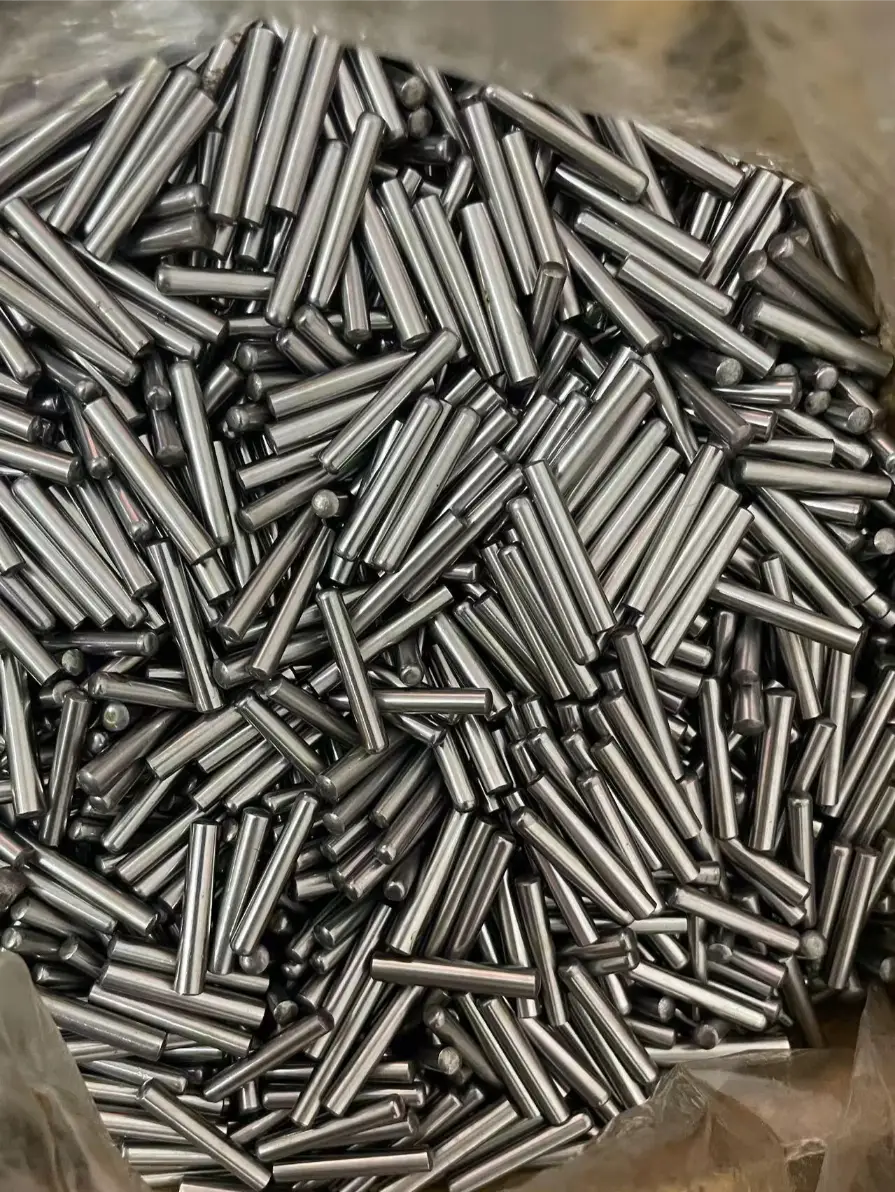

Igna Rulosi Qoʻllanma Qismi GCr15 Profil Yerni Chiziqli Igna Slyuda
BRS-003
YO‘RIQNOMA / 003
Igneli rulman qo‘llab-quvvatlash qismlari
Aniqlik igna rulo qafasi yo‘riqchilari va chiziqli ignli rels yo‘riqchilari. GCr15 HRC 60–64; ign kontakt sath Ra ≤0.1 μm; profil tolerantsi ±0.005 mm. Tekis qafasli chiziqli ignli o‘ringa o‘rnatilgan yig‘malar va maxsus ignli rulo qafas yo‘riqchilari uchun, standart qafas o‘lchamlari mavjud bo‘lmagan joylarda ishlatiladi.
Ra ≤0.1μmMaxsus profil
GCr15 · SUJ2Taklif olish

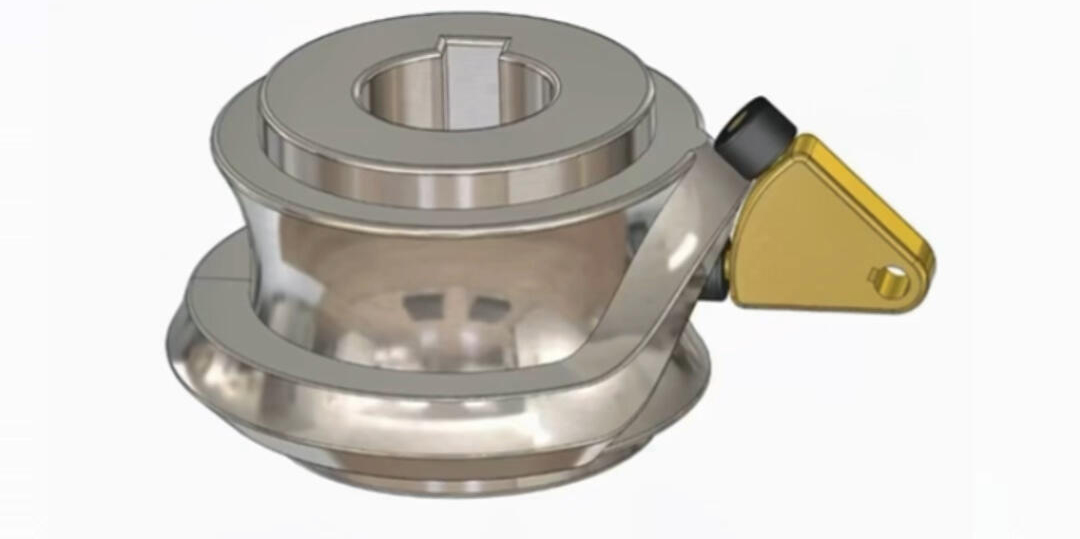

Moslashtirilgan Kamash Yoʻl Rulosi Profil Yerni CNC Yerni Yerni
BRS-006B
YO‘RIQCHILAR / 006B
Maxsus Kam va Yo‘llar Rulolari
Maxsus kam kuzatuvchi rulman korpuslari va profilli yo‘l rulolari, standart bo‘lmagan OD profil geometriyasi bilan (shahvonli, gotik arka yoki maxsus egri). CNC profil frezalash bilan ±0.005 mm ga profilni tekislash. GCr15 HRC 60–64. Hozirlangan teshik H6; stud turi uchun kam kuzatuvchi rulmanlar uchun vintli tanlov.
Maxsus OD profilVintli tur
GCr15 · Cr12MoVTaklif olish
Materiallar: GCr15 · SUJ2 · 100Cr6 · Cr12MoV
Barchasini so‘rov qilish →

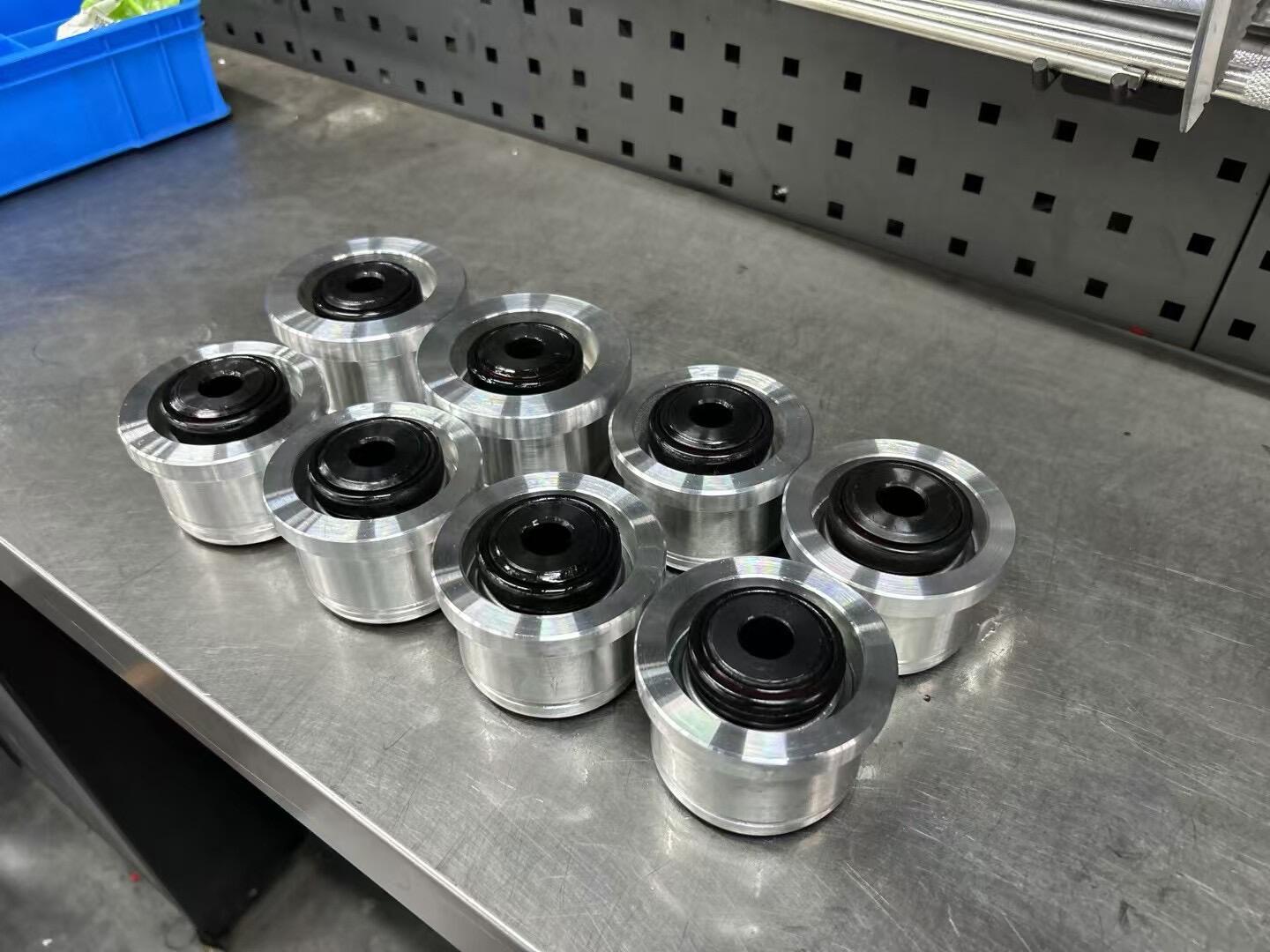

Chidamli Bushing Chiziqli Harakat Qismi Rulman Mexanizmi GCr15 Moslashtirilgan Chidamlilik
G'ildiraklar, chiziqli va rulmanli qismlar 4 ta mahsulot · BRS-008 dan 012 gacha Tijorat taklifi →
Yog‘ochga chidamli g‘ovaklar, chiziqli harakat qismi, rulman mexanizmi komponentlari va GCr15 hamda asbob po‘latidan maxsus mexanik chidamli qismlar. G‘ovak OD/ID konsentrikligi ≤0.003 mm; qattiqlashdan so‘ng teshik H6 ga frezalash. Chiziqli harakat qismi teshigi H6; sirt qattiqligi HRC 58–64. Barcha qismlar o‘lchov hisobi va qattiqlik testi yozuvi bilan taqdim etiladi.
Chidamli Bushing GCr15 HRC 60-64 OD/ID Koncentrikligi H6 Yerni Yerni Yerni
BRS-008
G‘ovaklar va Chiziqli / 008 — AJRATIB CHIQARILGAN
Chidamli burmalar
Qattiqlashgan GCr15 rulman po‘latidan yasalgan g‘ovaklar, yuqori yuklama va yuqori sikl ishlash uchun, bronza yoki standart po‘lat g‘ovaklar yetarli chidamlilik ko‘rsatmaydigan joylarda. Qattiqlashdan so‘ng qattiqlashgan HRC 60–64; qattiqlashdan so‘ng teshik va OD frezalash, issiqlik bilan ishlov berish deformatsiyasini olib tashlash uchun. OD/ID konsentrikligi ≤0.003 mm — devor qalinligini teng taqsimlash va burchakli yukni bir xil taqsimlashni ta’minlaydi, mahalliy stress konsentratsiyasini oldini oladi. Teshik H6 Ra ≤0.2 μm ga frezalash; OD k6, joylashuvga mos keladigan muhrli joylashuv uchun. Suyuqlik yo‘li va yog‘lash teshigi variantlari — qattiqlashdan oldin maxsus joylarda ishlov berilgan. Flange g‘ovaklar versiyalari. Ilovalar: press asbob yo‘riqchilari, injektsiya qolip yo‘riqchilari, kam kuzatuvchi rulmanlar, zanjir sprocket g‘ovaklari va yuqori yukli mashinalardagi artikulyatsiya bo‘g‘inlari uchun. CMM konsentriklik hisobi va qattiqlik testi sertifikati bilan ta’minlangan.
OD/ID ≤0.003mm HRC 60–64 H6 teshik · k6 OD CMM + qattiqlik sertifikati
GCr15 · SUJ2 · Cr12MoV Taklif olish
Materiallar: GCr15 · SUJ2 · 100Cr6 · Cr12MoV · D2 Asbob po‘latlari
Barchasini so‘rash →
Ishlab chiqarish imkoniyatlari

Qaysi Rulman Po‘lat Qismlari Talab qilinadi
Standartdan tashqari Qattiqlash va Frezalash

💎
Superfinishing — Ra ≤0.05 mkm Yoshlashdan keyin
Rulman yoʻllari va aniq shpindellarning tashqi diametrlari Ra ≤0.05 mkm gacha superfinishing qilingan — Yoshlangan Ra ≤0.4 mkm dan 8 marta yaxshiroq. Superfinishing rulman yuzasidagi chiziqlarni va tortishish kuchidan yoriqlar hosil qiluvchi sirtning tortishish kuchlanishini olib tashlaydi. Rulman halqalari uchun bu rulman yoʻllarining tortishish yuklanishi ostida chidamlilik muddatini uzaytiradi.
Ra ≤0.05 mkmRulman yoʻllariShpindel qismlari
❄
Kriogen ishlov berish — Uzoq muddatli barqarorlik
Qayta sovutishdan keyin kriogen ishlov berish (-80°C dan -196°C gacha) qolgan avstenitni martensitga aylantiradi — yillar davomida oʻlchamlarning uzoq muddatli oʻzgarishini <1 mkm gacha kamaytiradi. Oʻlchov uskunalari yoki dastgohlar uchun aniq yoʻnaltiruvchi shpindellar va shpindel qismlari uchun, qayerda oʻlchamlarning barqarorligi vaqt oʻtishi bilan taxmin emas, balki spetsifikatsiya boʻlsa.
-196°C ishlov berish<1 mkm oʻzgarishShpindel / yoʻnaltiruvchi
⚙
Qayta qotirishdan keyin Yoshlash — h5/H6 saqlangan
Barcha GCr15 qismlari qotirishdan keyin yoshlanadi — oldin emas. Qotirish oʻlchamlarni 0,05–0,2 mm ga buzadi. Qotirishdan oldingi yoshlash qotirishdan oldin tolerantlikka javob beradigan qismni hosil qiladi, lekin undan keyin emas. Qotirishdan keyingi silindrsimon yoshlash buzilish bartaraf etilgandan keyin OD h5/h6 va teshik H6 ni spetsifikatsiyaga qaytaradi.
Post-HT maydalashh5 / H6Silindrlik ≤0.003 mm
📊
Qattiqlik — Har bir qism uchun 100% har bir qism uchun sinovdan oʻtkaziladi
Har bir qotirilgan rulman poʻlat qismi yetkazib berishdan oldin Rockwell sinov qurilmasida qattiqlik sinovidan oʻtkaziladi. HRC 60–64 har bir qism uchun tasdiqlangan — partiya boʻyicha namuna olinmaydi. HRC 62 ning partiya oʻrtachasi HRC 57 (juda yumshoq) boʻlgan alohida qismlarni oʻz ichiga olishi mumkin, bu namuna olish rejasida oʻtkazib yuboriladi. Har bir qism uchun sinov spetsifikatsiyani kafolatlashning yagona yoʻlidir.
100% har bir qism uchunHRC 60–64Buyurtma boʻyicha xabar qilinadi
◎
Konsentriklik ≤0.003 mm — Tashqi diametrdan teshikkacha
Rulman halqasi va bushingning tashqi diametri/teshigi konsentrikligi ≤0.003 mm — yoshlashdan keyin CMM tomonidan oʻlchanadi. Rulman halqasi uchun tashqi diametr/teshik konsentrikligi rulman yoʻlining korpusga nisbatan ekssentrikligini aniqlaydi, bu tortish elementlarini notekis yuklaydi va rulman muddatini qisqartiradi. Yoshlash moslamasidan taxmin qilinmaydi — oʻlchanadi va xabar qilinadi.
≤0.003mmCMM tomonidan oʻlchanadiHar bir qism uchun hisobot
📐
Yo'riqnoma shhaftining silindrliligi — To'liq uzunlik
Yo'riqnoma shhaftining silindrliligi ≤0.003 mm, shaftning to'liq uzunligi bo'ylab o'lchanadi — faqat uchida emas. H5 bo'lsa ham, o'rtada egilgan yoki toraygan shhaft, chiziqli o'rnatishda o'zgaruvchan radial bo'shliq hosil qiladi va devorlashga olib keladi. Biz silindrlilikni bir nechta bo'laklar bo'yicha o'lchaymiz va hisobot qilamiz.
To'liq uzunlik o'lchovi≤0.003mmKo'p bo'lakli
Aniqlik spetsifikatsiyalari

Toleranslar va Qattiqlik Referensi — Rulman po'lat detallar

📐
Xususiyat bo'yicha Toleranslar
Yo'riqnoma shhaftining tashqi diametri
h5 / ±0.003mm
Shhaft tashqi diametri Standarti
h6 / ±0.006mm
Boshqa (Bushing)
H6
Shaftning markaziy diametri
h4 / ±0.002mm
Tashqi diametr / Boshqa Koncentrlik
≤0.003 mm
Silindrlik
≤0.003 mm
Yumaloqlik (Shaft)
≤0.001 mm
Yuzasi (Yuzaki yo'li SF)
Ra ≤0.05 μm
🔩
Qattiqlik va Material Referensi
GCr15 Qattiqligi
HRC 60–64
Qattiqlashgan. Birxillik yurak va yuzasi. Standart o'rnatish po'latining spetsifikatsiyasi.
Cr12MoV Qattiqlik
HRC 60–62
Yuqori karbonli xrom asbob poʻlat. GCr15 dan yuqori karbonli. qolip va ogʻir ishlov beriladigan qismlar uchun.
Yoʻl Ra
≤0.05μm
Superqayta ishlangan rulman halqasi yoʻli. Grindlash stress qatlamini olib tashlaydi. Uzun muddatli charchash muddatini oshiradi.
Yoʻl Qoʻllash Shtanga Ra
≤0.1μm
Aniq yoʻl qoʻllash shtangasi OD. Qayta aylanuvchi toʻpli rulmanli chiziqli yoʻriqnoma uchun standart.
Kriogenik
-196°C
İxtiyoriy post-qaynatish davolash. Saqlanib qolgan austenitni oʻzgartiradi. <1μm uzoq muddatli oʻzgarish.
Qattiqlik Testi
100%
Har bir qism tekshiriladi. HRC har bir qism uchun hisobot. Namuna olinmagan — tasdiqlangan.
Material tanlovi

Rulman poʻlatining sinflari uchun Aniq ishlov beriladigan qismlar

Rulman poʻlatining sinfi tanlovi qattiqlik birxilligi, issiqlik davolashdan keyingi o‘lchov barqarorligi va aylanish bilan bogʻliq charchash muddatiga asoslangan.

MAT / 01
GCr15 (52100 / SUJ2 / 100Cr6)
HRC 60–64 · C 0.95–1.05% · Cr 1.4–1.65%
Barcha rulman halqalari, yoʻl shtangalari, rulman shtangalari va ishlov beriladigan bushinglar uchun universal rulman poʻlati. Eng yaxshi aylanish bilan bogʻliq charchash muddatiga ega. HRC 60–64 ga birxil qattiqlik bilan toʻliq qattiqlashgan. Toʻgʻri issiqlik davolash va kriogenik davolashdan soʻng ajoyib o‘lchov barqarorligi.
Barcha Rulman QismlariStandart sinf
MAT / 02
Cr12MoV (D2 ga teng)
HRC 60–62 · Yuqori karbon-kromli asbob poʻlat
Yogʻilishga chidamli gʻildiraklar, moslashtirilgan yogʻilish qismlari va kamarga yoʻnaltirilgan boshqalar uchun, GCr15 dan yuqori karbid hajmi talab qilinadigan. Siljishli ishlashda GCr15 dan yaxshiroq yogʻilish qarshiligi. Deylar boshqichlari, injektsiya qolip boshqichlari va ogʻir shovqinli yogʻilish qoplamalari uchun standart.
Aşınma BurmalarDeylar boshqichlari
MAT / 03
SUJ2 / 100Cr6 / AISI 52100
GCr15 ga xalqaro muqobil · Bir xil texnik talablarga ega
Xalqaro muqobil darajalar — SUJ2 (JIS, Yaponiya), 100Cr6 (EN, Yevropa), 52100 (AISI, AQSh) — barchasi GCr15 bilan bir xil kimyoviy tarkib va ishlash talablarga ega. Biz ushbu darajalarni eksport buyurtmalari uchun maxsus mamlakat standartlariga mos ravishda taqdim etamiz va sertifikatlaymiz. Mijoz talabiga binoan daraja nomi bilan zavod sertifikati.
Eksport buyurtmalariHar qanday standart
MAT / 04
D2 Asbob poʻlati (Cr12)
HRC 58–62 · Eng yaxshi siljish va aşınma qarshiligi
Yuqori vanadiy karbid miqdori tufayli keng tarqalgan asbob poʻlatlarining eng yaxshi siljish va aşınma qarshiligi. Moslashtirilgan yogʻilish qoplamalari, shtamp va qolip elementlari hamda mashina qismlari uchun ishlatiladi, aşınma (yoki aylanish kontakt charchoqligi emas) asosiy muammo bo'lgan joylarda.
Aşınma aşınmaYogʻilish qoplamalari
<<div sinf="num">MAT / 05
M2 HSS (Yuqori tezlikli poʻlat)
HRC 62–65 · Eng yaxshi issiqlik qattiqligi
Yuqori haroratda (200°C dan yuqori) ishlashda qattiqlikni saqlash uchun moslashtirilgan yogʻilish qismlari va mill elementlari uchun, GCr15 yumshashadi. Shuningdek, yuqori tezlikda kesish uchun mill burun qismlari uchun ham ishlatiladi. HRC 62–65 ga erishish mumkin. GCr15 dan qattiqroq — barcha yuzalar qattiqlashdan soʻng maydalangan.
Yuqori haroratda ishlashMil vallari
Yuzaki muolajalar

Sirtni yakunlash uchun Zanglamaydigan po'latdan yasalgan aniq qismlar

Qattiqlashtirilgan podshipnik po'lat qismlari uchun sirtni tozalash, aniq silliqlash orqali erishilgan o'lchov tolerantligini saqlab qolishi kerak — ko'pgina qoplamalar DFM bosqichida tolerantlikni hisobga olishni talab qiladi.

✦
Qattiq xrom qoplamasi
10–30 mkm, HV 1000–1200. Silliqlashdan keyin qo'llaniladi, keyin OD oxirgi o'lchamiga qayta silliqlanadi. Maksimal OD eskirishga chidamlilik va korroziyaga chidamlilikni talab qiladigan yo'riq novlari va rolikli vallar uchun standart. Xrom qoplamasi tolerantligi ko'rsatilishi kerak — qoplama qalinligi nazorat qilinadi va plitalashdan oldingi silliqlashda imtiyoz beriladi.
Yo‘riqnoma miltillashlarRulman miltlari
🔲
Qora oksid
Nol o'lchovli o'zgarish (<0,5 mkm). Moy bilan moylangan podshipnik po'lat qismlari uchun engil korroziyadan himoya qilish va zanglashning oldini olish. Aniq silliqlashdan keyin qo'llaniladi — barcha h5/h6 tolerantliklarini saqlaydi. Yig'ishdan oldin silliqlangan podshipnik po'lat qismlari uchun standart saqlash va tashish muolajasi.
Barcha silliqlangan qismlarTashish paytida himoya
💧
Elektrolitssiz Nikel (3–5 mkm)
Nam va kimyoviy muhitlarda yo'riq novlari va rolikli vallarni korroziyadan himoya qilish uchun yupqa EN (3–5 mkm), bu yerda qattiq xrom ortiqcha baholangan. Aniq o'lchov nazorati — qalinligi DFMda ko'rsatilgan va tasdiqlangan. Aniq silliqlashdan keyin qo'llaniladi; qoplama qilingandan keyin qayta o'lchanadi.
Nam muhit.Kimyoviy aloqa
🌟
PVD TiN / TiAlN (2–4 mkm)
Jismoniy bug' bilan qoplash TiN (oltin, HV 2300) yoki TiAlN (kulrang, HV 3500) qoplamasi. O'lchovning deyarli nol o'zgarishi (har bir yuzaga 2–4 mkm). Aşındırıcı zarralar muhitida yo'riq vallarining ODlari uchun maksimal sirt qattiqligi — qoplama qattiq xromdan ko'ra qattiqroq bo'lib, xrom qoplamasining termal stressiga ega emas.
Aşındırıcı muhit.PVD qoplangan
❄
Yog' bilan himoya qilish uchun qadoqlash
Barcha silliqlangan podshipnik po'lat qismlari korroziyaga qarshi yog' bilan qadoqlangan va VCI (uchuvchan korroziyaga qarshi inhibitor) plyonkasi bilan alohida o'ralgan. Tashish va saqlash paytida super silliqlangan va silliqlangan yuzalarni himoya qiladi. Silliqlangan Ra ≤0,05 mkm yuzalari, agar himoyalanmagan bo'lsa, tashish paytida zangga ayniqsa moyil bo'ladi — biz hech qachon himoyalanmagan qattiqlashtirilgan silliqlangan qismlarni yubormaymiz.
Barcha silliqlangan qismlarStandart
💎
Super silliqlash (Ra ≤0,05 mkm)
Qoplama emas — sirtni tugatish operatsiyasi. Silindrsimon silliqlashdan keyin Ra ≤0,05 mkm gacha honlash yoki vibratsiyali super silliqlash. Silliqlash izlarini va sirtning tortishuv qoldiq stressini olib tashlaydi. Podshipnik halqasi poydevorlari va aniq mil ODlari uchun standart. Faqat silliqlangan yuzalarga nisbatan rulmanli kontakt yuzaga kelish muddatini sezilarli darajada uzaytiradi.
Rulman yoʻllariShaftning markaziy diametri
Ishlab chiqarish jarayoni

Chizimdan boshlab Super silliqlangan, Sertifikatlangan podshipnik po'lat qismi

01
DFM ko‘rib chiqish
Sinf, HT jarayoni, maydalash qoʻshilishi, cryogenic spetsifikatsiya va superfinish doirasi tasdiqlangan. 24 soatlik javob.
02
Material
GCr15 buyum yoki chiziq qabul qilindi, zavod sertifikati bilan. Harorat raqami boʻyicha kimyoviy tarkib tekshirilgan.
03
Qattiqlashtirish
Har tomonlama ±0.3mm maydalash qoʻshilishi bilan qattiqlashtirilgan. Yoʻl profililari oldindan oʻtkazilgan.
04
Qattiqlashtirish va Cryo
HRC 60–64 ga toʻliq qattiqlash. Cryogenic davolash (-196°C) agar belgilangan boʻlsa. Har bir buyum uchun qattiqlik testi yozib qoʻyilgan.
05
Aniq silliqlash
OD silindrsimon + bores ID maydalash HT dan soʻng. Yoʻl superfinish Ra ≤0.05μm ga yetkazilgan, agar belgilangan boʻlsa.
06
CMM va Yetkazib berish
CMM konsentrikligi + silindrlik hisobot. Har bir buyum uchun HRC yozuvi. VCI moy paketi. Zavod sertifikati qoʻshilgan.
Bizning ustunligimiz

Nima uchun Aniq Muhandislar Bizning Oʻrindosh Shtamplarimizni Aniq Belgilash

SF
Superfinish Ra ≤0.05μm — Yoʻl Sifat Darajasi
Oʻrindosh halqa yoʻllari va mil OD superfinish Ra ≤0.05 μm ga yetkazilgan — oʻrindosh ishlab chiqaruvchining sirt sifati. Maydalash izlari Ra ≤0.4 μm da qolgan bo‘lsa, ular ostki qatlamda charchash yoriqlarini boshlaydi. Biz ularni olib tashlaymiz. 10 million tsikl davomida ishlashga qodir bo‘lgan o‘rindosh halqa va 1 millionda buziladigan halqa oʻrtasidagi farq.
100%
Har bir buyum uchun Qattiqlik — Har Bir Qism
Har bir qattiqlashtirilgan o‘rindosh sirtini yetkazib berishdan oldin Rockwell testi oʻtkaziladi. HRC 60–64 har bir buyum uchun tasdiqlangan — partiya boʻyicha namunalanmagan. Bir partiyada HRC 55 bo‘lgan kam qattiqlashtirilgan qism muammo bo‘ladi. Har bir buyum uchun tekshirish bu xavfni yo‘q qiladi. HRC har bir buyum raqami bo‘yicha yozib qo‘yilgan va hisobot berilgan.
POST
Qattiqlashtirishdan soʻng maydalash — Oldin emas
Barcha OD va bores xususiyatlari qattiqlashtirish va cryogenic davolashdan soʻng aniq maydalangan. Qattiqlashtirish 0.05–0.2 mm ga deformatsiya qiladi. Qattiqlashtirishdan oldingi maydalash aniq qism uchun ahamiyatsiz. Qattiqlashtirishdan soʻng maydalash deformatsiya tugagach, h5/H6 toleransini tiklaydi va takrorlanmaydi.
❄
Cryogenic Davolash — Oʻlchov Barqarorligi
Uzoq muddatli pozitsion barqarorlik muhim bo'lgan aniq boshqaruv shaftlari va spindle qismlari uchun kriogen davolash mavjud. Qolgan austenitni martensitga aylantiradi. Yillar davomida o‘lchamdagi o‘zgarishni <1 μm ga kamaytiradi. Bu premium sifatida taklif etilmaydi — qolgan austenitning barqarorligini ta'minlash uchun yechim sifatida taklif etiladi, ko‘pchilik yetkazib beruvchilar e'tibor bermaydi.
Tez-tez so'raladigan savollar

Rulman po‘latdan tayyorlangan aniq qismlar — Ommaviy Savollar

Rulman po‘latining sinf, toleranslar, superfinishing va aniq ishlatiladigan qismlar uchun qattiqlash jarayoni haqida texnik savollar.

GCr15 (52100/SUJ2/100Cr6) yuqori karbonli xromli po‘lat (C ~1%, Cr ~1.5%) yuqori qattiqlikka qattiqlashtirilgan HRC 60–64 — standart po‘latda erishilishi mumkin bo‘lgan eng yuqori qattiqlik. Bir xil nozik karbid taqsimoti ajoyib aylanish kontakt charchashiga chidamlilik va aşınishga qarshilikni ta'minlaydi. karbonlashtirilgan alloy po‘latga (20CrMnTi, HRC 58–62) nisbatan: GCr15 yuqori qattiqlikda ustunlik, yaxshiroq o‘lcham barqarorligi va qattiq martensitik matritsa — shuning uchun barcha rulman ishlab chiqaruvchilar uni halqa va aylantirish elementlari uchun ishlatadilar.
OD: h4 (±0.002mm) spindle qismlari uchun; h5 (±0.003–0.005mm) boshqaruv shaftlari uchun; h6 rulman shaftlari uchun. Boshqa: H6 g‘ildiraklar va rulman halqalari uchun. Bo‘ylama: ≤0.001mm shpindel qismlari uchun; ≤0.003mm boshqaruv shaftlari va rulman shaftlari uchun. OD/bo‘ylama markaziyligi: ≤0.003mm. Sirtni yakunlash: Ra ≤0.05 mkm superfinishing qatorlari; Ra ≤0.1μm boshqaruv shaftlari; Ra ≤0.2μm standart maydalash. Barcha toleranslar saqlanadi keyin qattiqlash — HTdan keyin maydalash.
GCr15 avstenitlash orqali qattiqlashtiriladi 840–860°C keyin kesma bo'ylab bir xil HRC 60–64 ni olish uchun yog'da sovutiladi. Past haroratda temperlash 150–180°C qattiqlikni saqlab qolgan holda sovutish stressini bartaraf etadi. Kriyogen ishlov berish (-80°C dan -196°C gacha) sovutishdan keyin qolgan avstenitni martensitga aylantiradi — aniq yo'naltiruvchi vallar va shpindel qismlarida o'lchov barqarorligi uchun muhim. Har bir buyurtma bilan issiqlik bilan ishlov berish yozuvi (jarayon parametrlari + har bir dona uchun qattiqlik sinovi) kiritilgan.
Silindrsimon silliqlash Ra ≤0.4 mkm hosil qiladi, lekin sirt tortishuv qoldiq stressi va mikro-silliqlash izlarini qoldiradi. Aylanish kontakt yuklanishi ostida, bu chuqurlikdagi yoriqlarning paydo bo'lish joylari bo'lib, ular yorilib, yorilishga olib keladi. Super pardozlash (honlama yoki tebranishli pardozlash Ra ≤0.05 μmstressli sirt qatlamini va izlarini olib tashlaydi — aylanish kontakt yorilish muddatini sezilarli darajada uzaytiradi. 10 milliondan ortiq kontakt tsikllarni ko'radigan podshipnik halqalari uchun faqat silliqlangan va super pardozlangan yo'lak hayoti o'rtasidagi farq 3 marta oshishi mumkin.
Ha — ikkita ta'minot holati: (A) Qo'pol burama + qattiqlashtirilgan HRC 60–64 barcha sirtlarda ±0.3 mm silliqlash imtiyozlari bilan — sizning silliqlash operatsiyalaringiz uchun tayyor; (B) Pardozlangan OD h5, teshik H6, konsentriklik ≤0.003 mm, yo'lak profili ±0.005 mm, Ra ≤0.05 mkm gacha ixtiyoriy super pardozlash bilan. MOQ 1 dona bilan maxsus nostandart podshipnik halqa o'lchamlari mavjud. Zavod sertifikati va qattiqlik sinovi hisoboti barcha podshipnik halqa buyurtmalarida standartdir.
A aniq yo'naltiruvchi mil (精密导向轴): OD h5, silindriklik ≤0.003 mm butun uzunligi bo'ylab, tekislik ≤0.01 mm/m, Ra ≤0.1 mkm — barchasi HT GCr15 HRC 60–64 dan keyin silliqlangan. Aylanma sharli podshipnikning chiziqli yo'nalishi uchun talab qilinadi. A oddiy mil (光轴): odatda h6 OD, Ra ≤0.4μm, qattiq silindr yoki to‘g‘rilik spetsifikatsiyalari bo‘lmagan. Chiziqli bearing ilovalarida oddiy milni yo‘riqchi mil bilan almashtirish odatda sabab bo‘ladi o‘zgaruvchan radial bo‘shliq, rulman shovqini va erta muammo silindrlik deviylik nuqtalarida kontakt stressi konsentratsiyalanadigan joylarda.
Qattiqlashtirilgan GCr15 uchun (o‘lchamni saqlash ustuvorligi): Qora oksid — <0.5μm o‘zgarish, yengil himoya, barcha maydalangan toleranslarni saqlaydi, standart tranzit himoyasi; Qattiq xrom — 10–30μm, HV 1000+, maydalashdan keyin qo‘llaniladi va keyin OD final o‘lchamiga qayta maydalash, maksimal aşınma muddatini talab qiladigan yo‘riqchi va rulman mil uchun; Yumshoq EN — 3–5μm elektroless nikel, nam muhitlar uchun korroziyaga qarshi himoya; PVD TiN/TiAlN — 2–4μm, HV 2300–3500, aşındırıcı muhit qoplamasi. Barcha qoplamalar qalinligi bilan belgilangan va keyingi plitka o‘lchami tekshirilgan.
MOQ: 1 ta maxsus o‘lchamlar uchun. Standart yetkazib berish muddati: oddiy qattiqlashtirilgan va maydalangan qismlar (pin mil, rulman mil): 7–12 ish kuni (qizdirish davri ham kiradi). Aniq maydalangan yo‘riqchi mil va rulman halqasi: 10–15 ish kuni. Superfinishli mil qismlari va rulman halqasi yo‘llari: 12–20 ish kuni. Ishlab chiqarish miqdori 50+ ta: alohida taklif qilinadi. Har bir taklifda aniq yetkazib berish muddati tasdiqlanadi.

Sahifa boshida joylashtirilgan Tuzilgan ma'lumotlar (FAQPage + ItemList + Product schema) · Google FAQ boyib natijalarga mos keladi

Taklif oling

Chizmachingizni yuboring.
Taklif oling.

Har bir so'rov DFM ko'rib chiqishni o'z ichiga oladi — tolerans imkoniyatlari, material tasdiqlash va ishlab chiqarish boshlashdan oldin jarayon yondashuvi tasdiqlanadi. MOQ 1 dona.

24hr
Taklifga javob
Minimal buyurtma miqdori 1
Prototiplar OK
ISO
9001:2015
📐
Har bir so'rovda DFM ko'rib chiqish
Tolerans imkoniyatlari, jihozlash strategiyasi va material tasdiqlash. Aniq, amalga oshiriladigan fikr-mulohaza — umumiy qarshilik emas.
🎯
Birinchi maqola inspeksiyasi — Standart
Har bir yangi seriya uchun FAI hisobot. Material sertifikatlari va sirt muolajasi sertifikatlari har bir yetkazib berishda kiritilgan.
🔄
Xuddi shunday jarayon: Prototipdan ishlab chiqarishga
Sizning prototipingizdan ishlab chiqarish partiyalariga amal qiladigan jarayon rejasi. Skalirovka qilganda qayta malakali qilish shart emas.
⚙
3 / 4 / 5-o‘qli CNC + Tokarlik
Murakkab tuzilma qismlari, shaftlar, korpuslar va uzatish komponentlari. Metall va muhandislik plastmassalari.
ISO 9001:2015 3/4/5-Axis Frezalash CNC aylanma CMM tekshiruvi Global yetkazib berish
