Moslashtirilgan CNC maydalangan
Aniqlik Pin Mil

Aniq pin vali (joylashtiruvchi pin, qo'shimcha pin yoki pivot pin) bu diametri va silindrlik toleranslari juda qattiq ishlov berilgan silindrsimon vali aniq joylashish, menteşe pivotlari va rulmanli elementlar uchun ishlatiladi. Oddiy valdan farqli o'laroq, aniq pinning asosiy vazifasi ikkita bir-biriga mos keladigan qismlarni aniq joylashtirish — moslashuv toleransi (pin-teshik bo'shlig'i yoki aralashuv) yig'ishning pozitsion aniqligini to'g'ridan-to'g'ri boshqaradi.

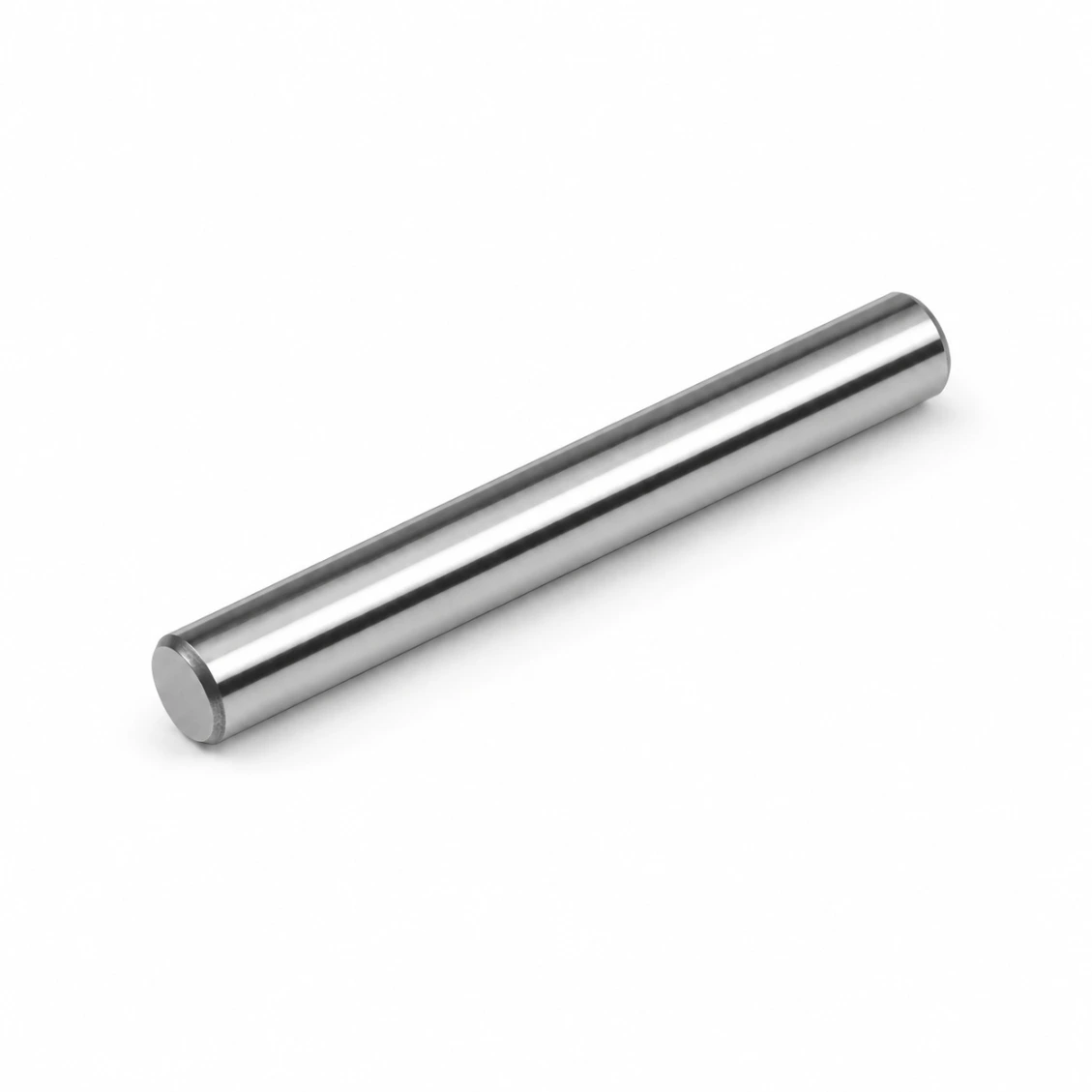

Aniq pin diametri toleranslari: IT4 — o‘lchov sifati, rulman pinlari, juda yuqori aniqlikdagi dowel pinlar. IT5 (g5, h5) — standart aniqlikdagi dowel va joylash pinlari. IT6 (h6) — arzonroq narxdagi joylash pinlari va g‘ildirak pivo. Pin tolerantsi va mos keladigan burma tolerantsi birgalikda moslikni (bo‘shliq, o‘tish yoki to‘qnashuv) belgilaydi. HXC pinlarni har qanday tolerans sinfida ishlaydi; nominal diametr va tolerans belgisini (masalan, Ø8h5) chizmachoningizda ko‘rsating.

Silindrlik Pinning har bir kesimdagi aylanish va to‘g‘rilikni hisobga olgan holda mukammal silindrga yaqinligini o‘lchaydi. Joylash pin uchun, yomon silindrlik pinning mos keladigan burma bilan faqat uning uzunligining bir qismida aloqa qilishiga olib keladi, bu esa egilish va joylashish aniqligini kamaytiradi. HXC aniqlik pinlarida silindrlik ≤ 0.001 mm ga erishadi, markazlar orasida bir nechta tozalash o'tishlari bilan maydalash orqali.

42CrMo4 / D2 asbob po‘lat (HRC 58–62): yuqori tsiklli jig va moslamalar pinlari uchun maksimal aşınma qarshiligi. GCr15 (52100) rulman po‘lat (HRC 60–64): rulman pinlari va juda yuqori yukli pivo pinlari uchun. SUS303/316L zanglamas po‘lat: oziq-ovqat, tibbiyot va dengiz pivo pinlari. Ti Daraja 5: kosmik va biokompatibil implant pivo pinlari. Nikel C36000: past yukli, korroziyaga chidamli g‘ildirak pivo pinlari.

Prototip (1–5 dona, burilgan + yerga solingan): 4–7 kun. Kichik partiya (10–50 dona): 7–12 kun. Ishlab chiqarish (100–1000 dona): 10–16 kun. Stainless yoki titan: 2–4 kun qo‘shing. Tezkor ishlab chiqarish mavjud.

42CrMo4 (induksion qattiqlashtirilgan) sanoat va avtomobilsozlik uchun. 20CrMnTi (karburizatsiya qilingan) maksimal yuzaki charchash uchun. SUS303/316L zanglamas po‘lat oziq-ovqat, farmatsevtika, dengiz uchun. Al 6061/7075 yengil uchun qattiq anodlangan. Ti Daraja 5 kosmik koinot/meditsina uchun. PEEK/POM sterilizatsiya qilinadigan yoki o'z-o'zini yog'lash uchun mo'ljallangan ilovalar uchun.

Standart yer osti OD: Ra 0.4 µm. Aniqlik bilan o'lchash uchun rulman o'rindiqlari: Ra 0.2 µm. Murojaat uchun ayniqsa silliqlash: Ra 0.1 µm. Barchasi kontakt profilometr bilan o'lchangan va inspeksiya sertifikatida ko'rsatilgan.

Ha — kalit yo'llar, splinlar, torklar, kesma teshiklar, tekisliklar va konuslar hammasi 5-aksli burilish-frezalash sozlamasida ishlov beriladi, barcha xususiyatlar orasida 0.003 mm TIR ga mos keladi.
