Koncentrlik adapter
Yuqori aniqlikdagi qopqoq bo‘laklar

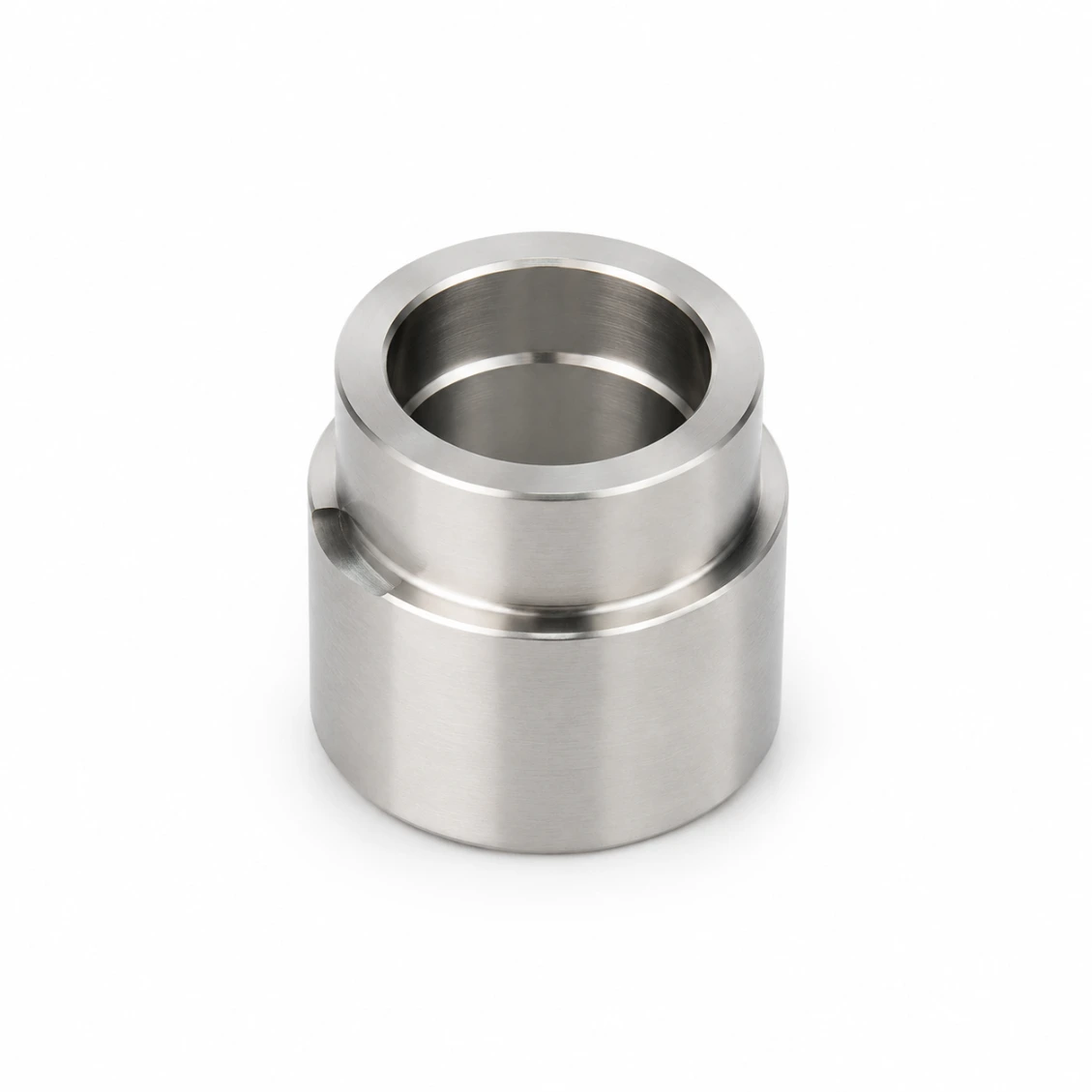

Yuqori aniqlikdagi qopqoq — bu qisqa silindrsimon qism bo‘lib, unda aniqlik bilan ishlangan yoriq va tashqi diametr mavjud shaxat va korpus diametrlarini moslashtirish uchun yoki o‘ringa o‘rnatish uchun ishlatiladi. Muhim parametr — yoriq va tashqi diametrning markaziyligi — yoriq va tashqi diametr orasidagi har qanday eccentriclik yig‘ilmaning shaxat aylanishiga to‘g‘ridan-to‘g‘ri qo‘shiladi. HXC yakuniy yoriqdan tashqi diametrni bir sozlashda frezalash orqali ±0.003 mm markaziylikni ta’minlaydi.

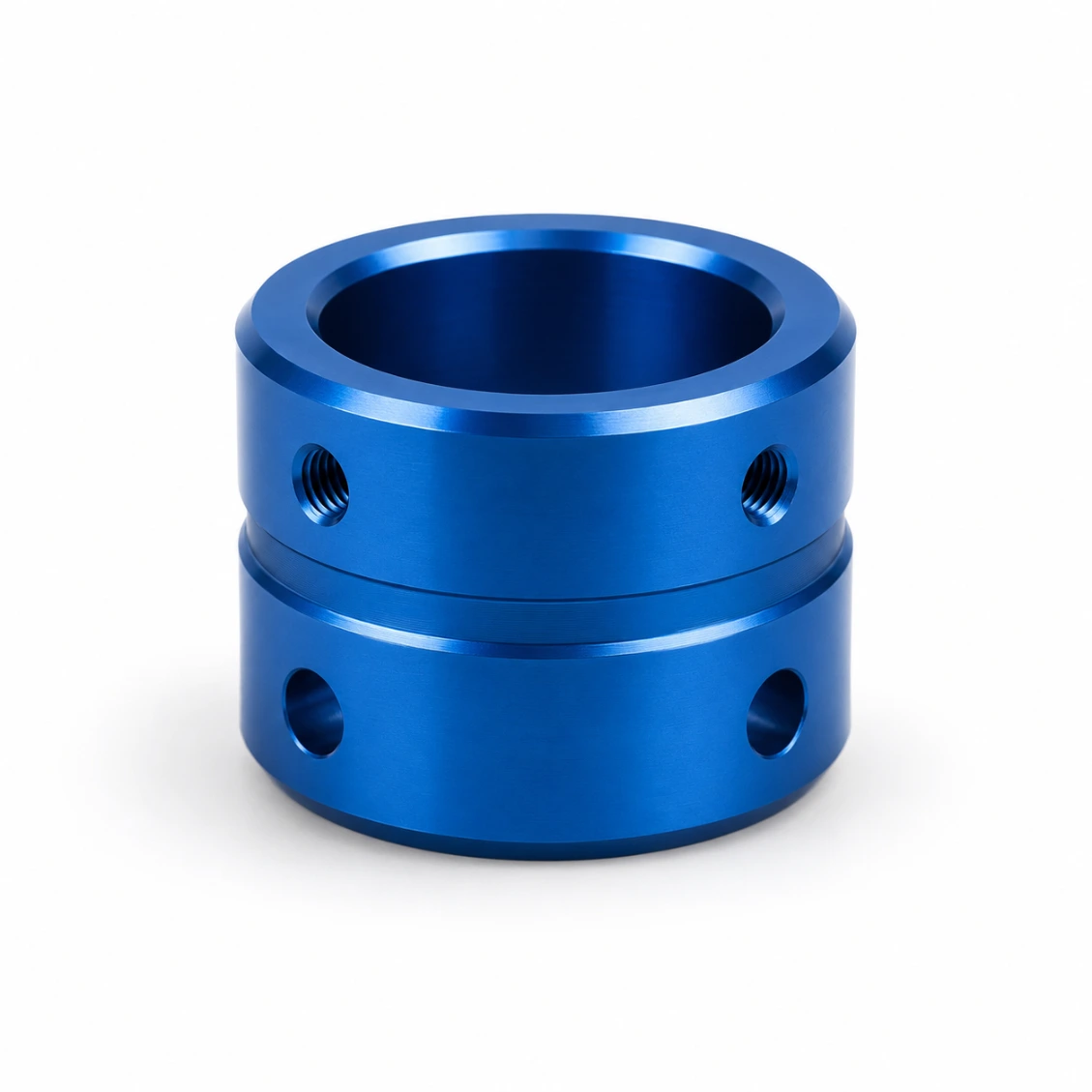

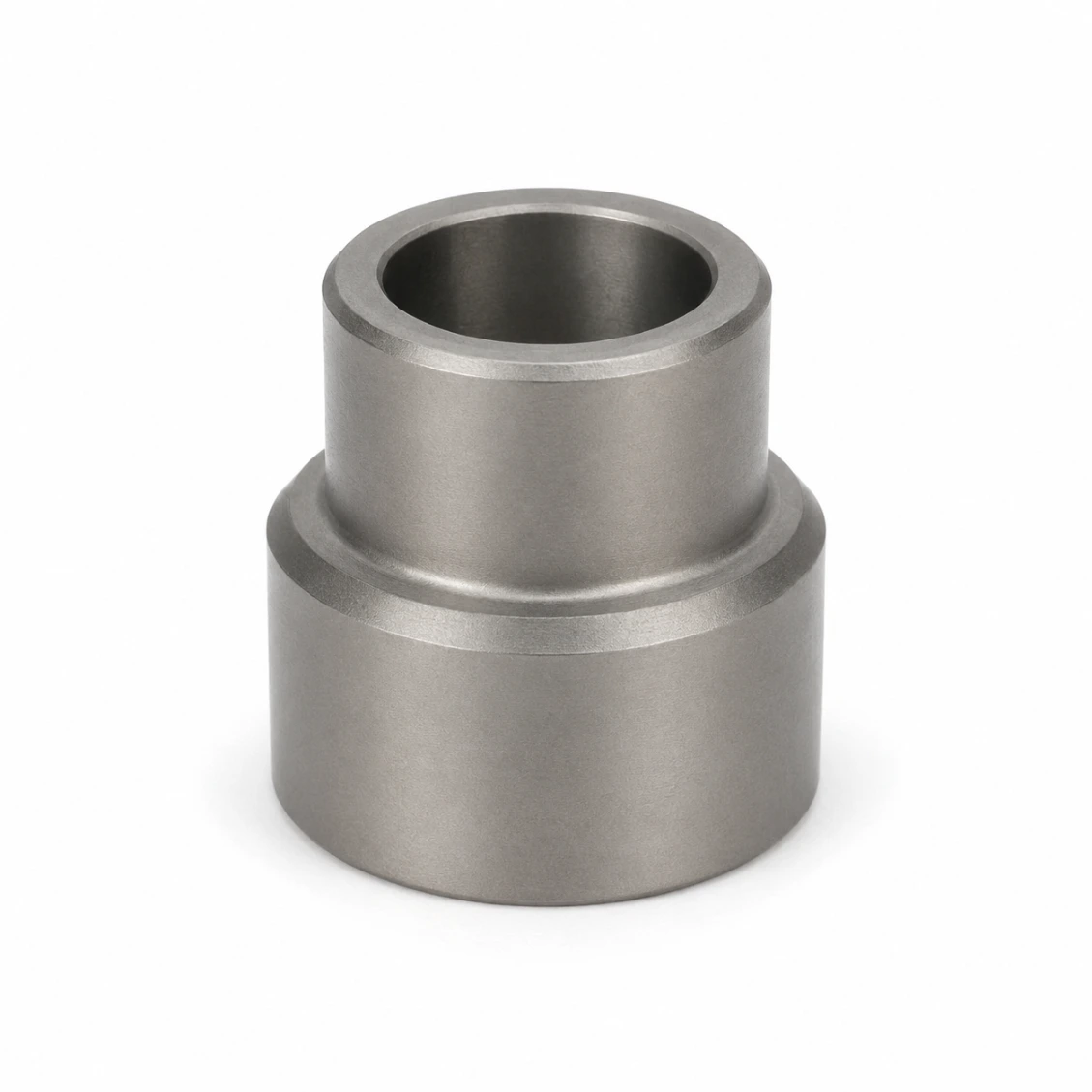

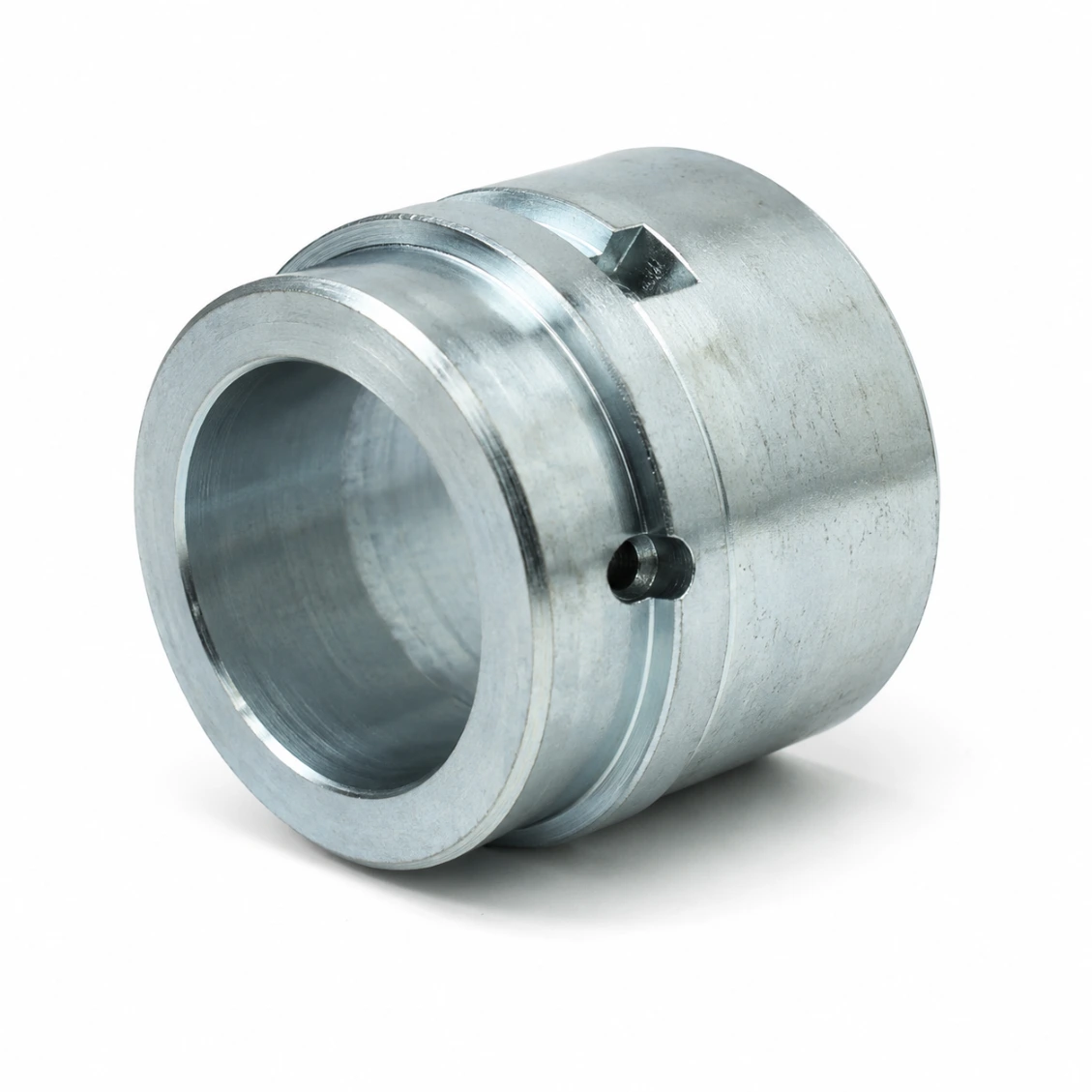

An aksessuar qopqoq shaxat tashqi diametrini boshqa korpus yoriqiga o‘zgartiradi — masalan, Ø40 mm o‘rnatish uchun Ø35 mm shaxatga Ø40 mm o‘rnatish. A kamaytirish qopqog‘i (reducer bushing) motor shaxatini kichikroq ulash yoriqiga o‘zgartiradi. Ikkalasi ham ishlab chiqarish usulidan foydalanadi, ammo moslashuv yo‘nalishlari farq qiladi: aksessuar qopqoqda ta’sir qilish tashqi diametr va bo‘shliq yoriq bo‘lsa, kamaytirish qopqog‘ida bo‘shliq tashqi diametr va mahkamlangan yoriq bo‘ladi. HXC ikkalasini ham ishlab chiqaradi.

Aksessuar qopqoq tashqi diametri bearing yoriqiga quyidagicha mos keladi p5 yoki r5 ta’sir qilish bilan (to‘g‘ridan-to‘g‘ri shaxat va bearing o‘rtasidagi moslik bilan) — qopqoq shaxatdan bearingga radial yukni uzatadi. Qopqoq yoriqi shaxat bilan H7/h6 bo‘shliq bilan (set-screw yoki qulflash vint bilan mahkamlangan). Agar qopqoq tashqi diametri va yoriq orasidagi markaziylik yomon bo‘lsa, bearing shaxatda eccentric ravishda ishlaydi — bu titrash va bearing umrining qisqarishiga olib keladi.

Ichki frezalash yoriq bilan kontaktda bo‘lgan frezalash g‘ildiragi ta’siridan nozik uchta yoki beshta lobli naqsh hosil qiladi. Shaxatga to‘g‘ridan-to‘g‘ri ishlaydigan yoki yoriqda bearing o‘rnatilgan qopqoq uchun, bu loblar no‘rtasiz kontakt va mahalliy aşınishga olib keladi. Honing loblarni olib tashlaydi, haqiqiy doira yoriq (aylanish ≤ 0.002 mm) va yog‘lashni saqlovchi cross-hatch qoplam bilan hosil qiladi. HXC qopqoq yoriqlarini IT4–IT5 ga aniqlik buyurtmalarida honing qiladi.

Prototip (1–5 dona, burilgan + frezalangan + honinglangan): 4–7 kun. Kichik partiya (10–50 dona): 7–12 kun. Ishlab chiqarish (100–1000 dona): 10–16 kun. Rostlangan yoki titan: 2–4 kun qo‘shiladi. Tez ishlab chiqarish mavjud.

42CrMo4 (induksiyali qotib qolgan) — standart adapter qopqog'lari. GCr15 (SUJ2) tashqi qotib qolgan — rulman tashuvchisi qopqog'i. SUS303/316L/440C zanglamaydigan po'lat — oziq-ovqat, pharma, dengiz, tozalash xonasi. Al 6061/7075 qattiq anodlangan — yengil vaznli. Bronza ZA — siljishli qopqog'li g'ishtlar. Ti Daraja 5 — aviatsiya/meditsina.

Standart yerga asoslangan OD / bo'shliq: Ra 0.4 µm. Aniq rulman o'rindiqlari: Ra 0.2 µm. Polished bo'shliq: Ra 0.2 µm, aylanish ≤ 0.002 mm. Murojaat uchun ayniqsa silliqlangan muhrlar: Ra 0.1 µm. Barchasi kontakt profilometr bilan o'lchangan va inspeksiya sertifikatida ko'rsatilgan.

Ha — HXC mashinalari integratsiyalashgan kalit yo'llari (bo'shliq va/yoki ODda), set-screw teshikli vintlar, qulflash vintlari va flanjar bilan birga 5-aksli sozlashda aniq qopqog'lar bilan ta'minlangan. Kalit yo'li joylashuvi va chuqurligi DIN 6885 ga muvofiq. Barcha xususiyatlar qismning toleranslari doirasida yerga asoslangan bo'shliq/OD sirtlariga konsentriklikni saqlaydi.

Ha — HXC teskari adapter qopqog'larini ishlab chiqaradi (1:12 yoki 1:30 teskari bo'shliq standartiga muvofiq) o'z-o'zini moslashtiradigan to'pli rulmanlar va sferik rulmanlarni oddiy silindrik shaftlarga o'rnatish uchun. Teskari bo'shliq qattiqlashgan va rulman ishlab chiqaruvchisining kontakt naqshiga moslashtirilgan, OD esa teskari bo'shliq bilan simmetrik ravishda ishlangan.
