Qopqog‘li 5-Axis
Yopiq impellerlar

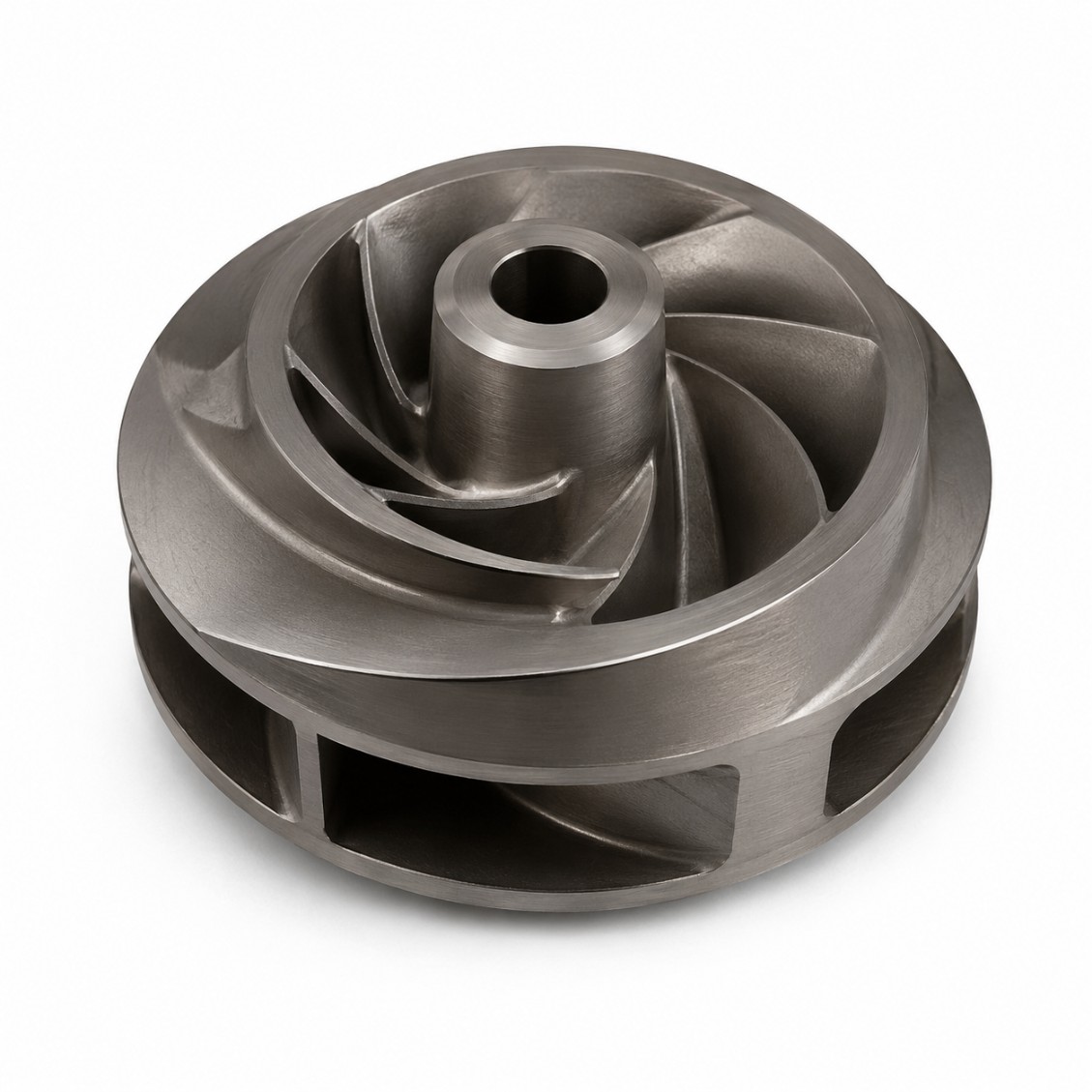

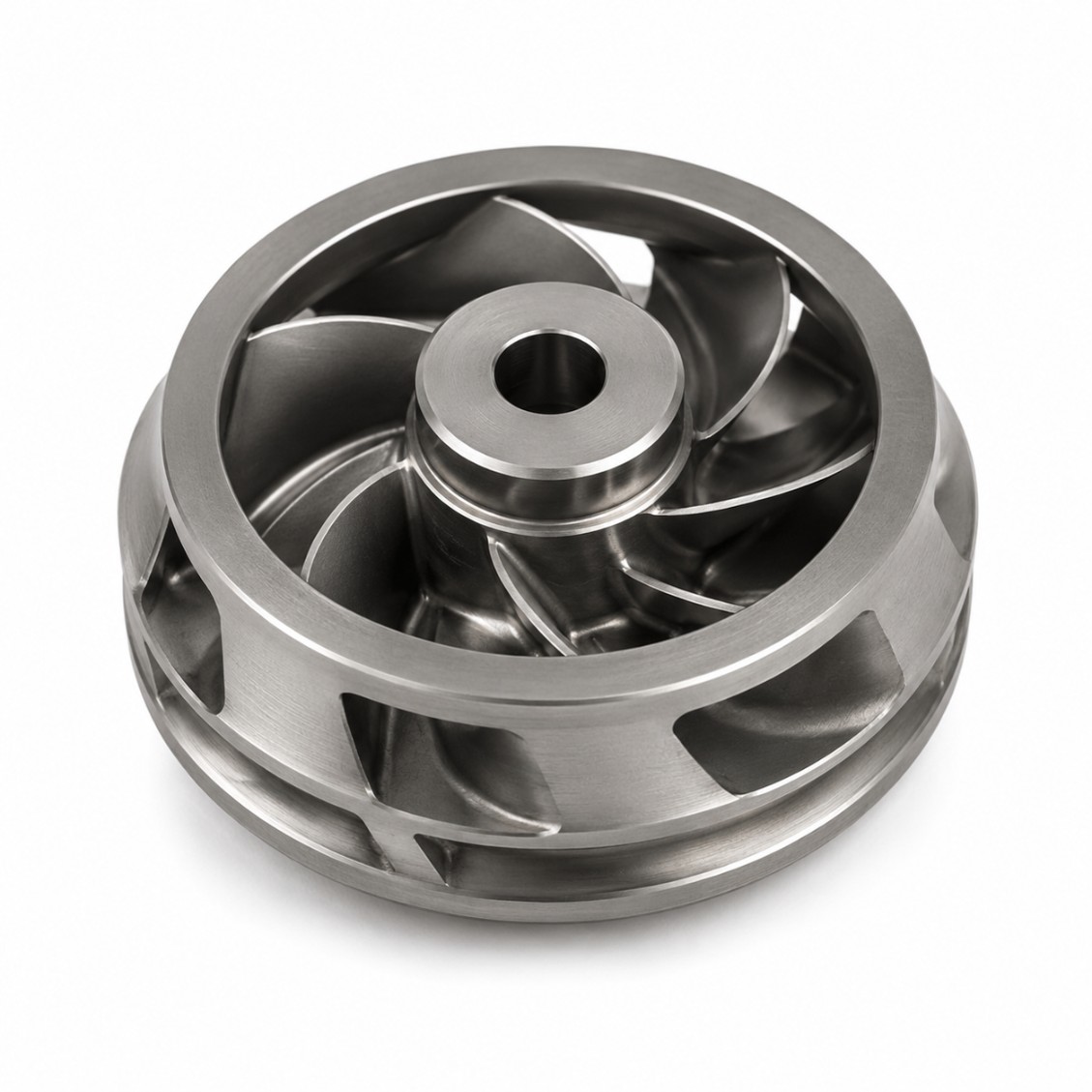

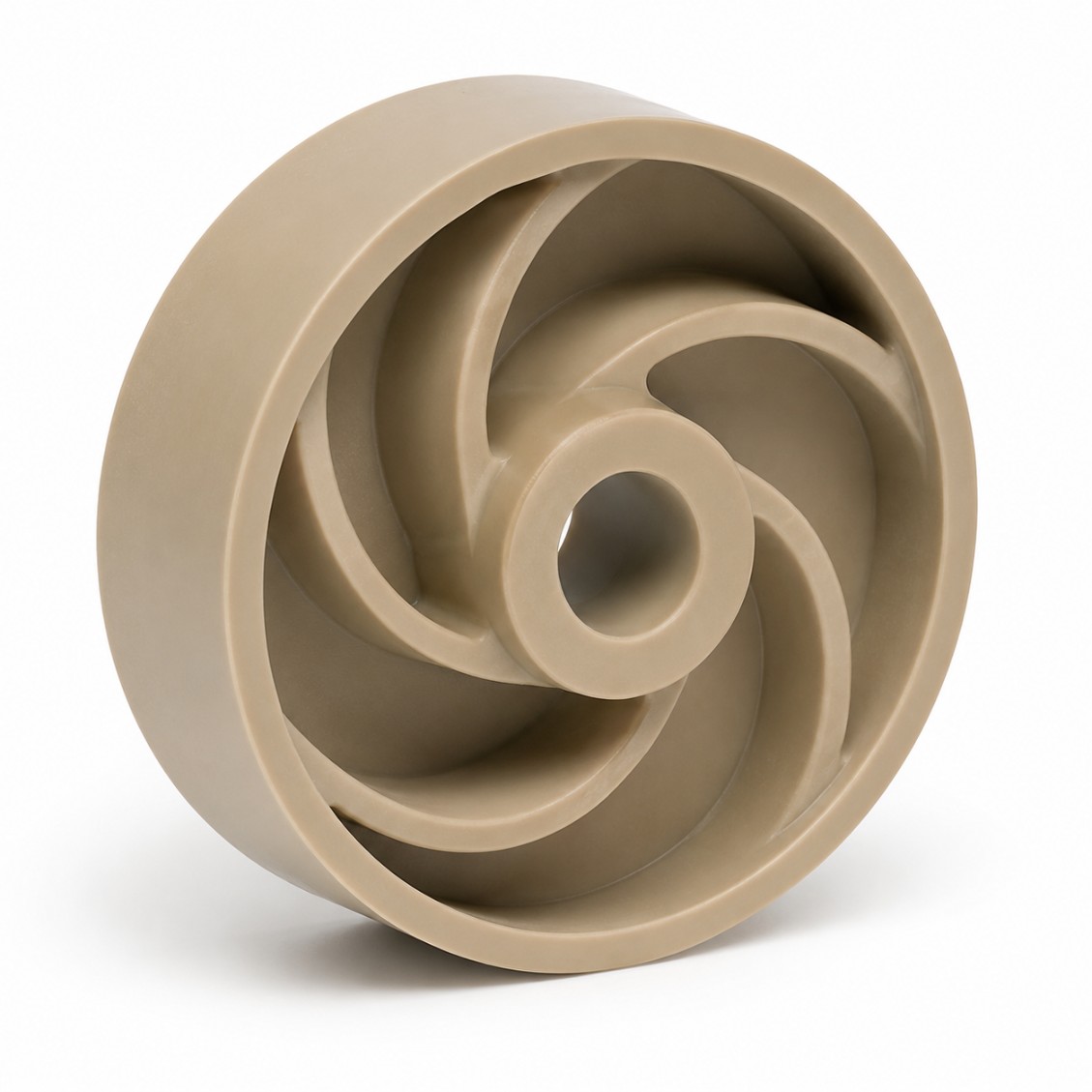

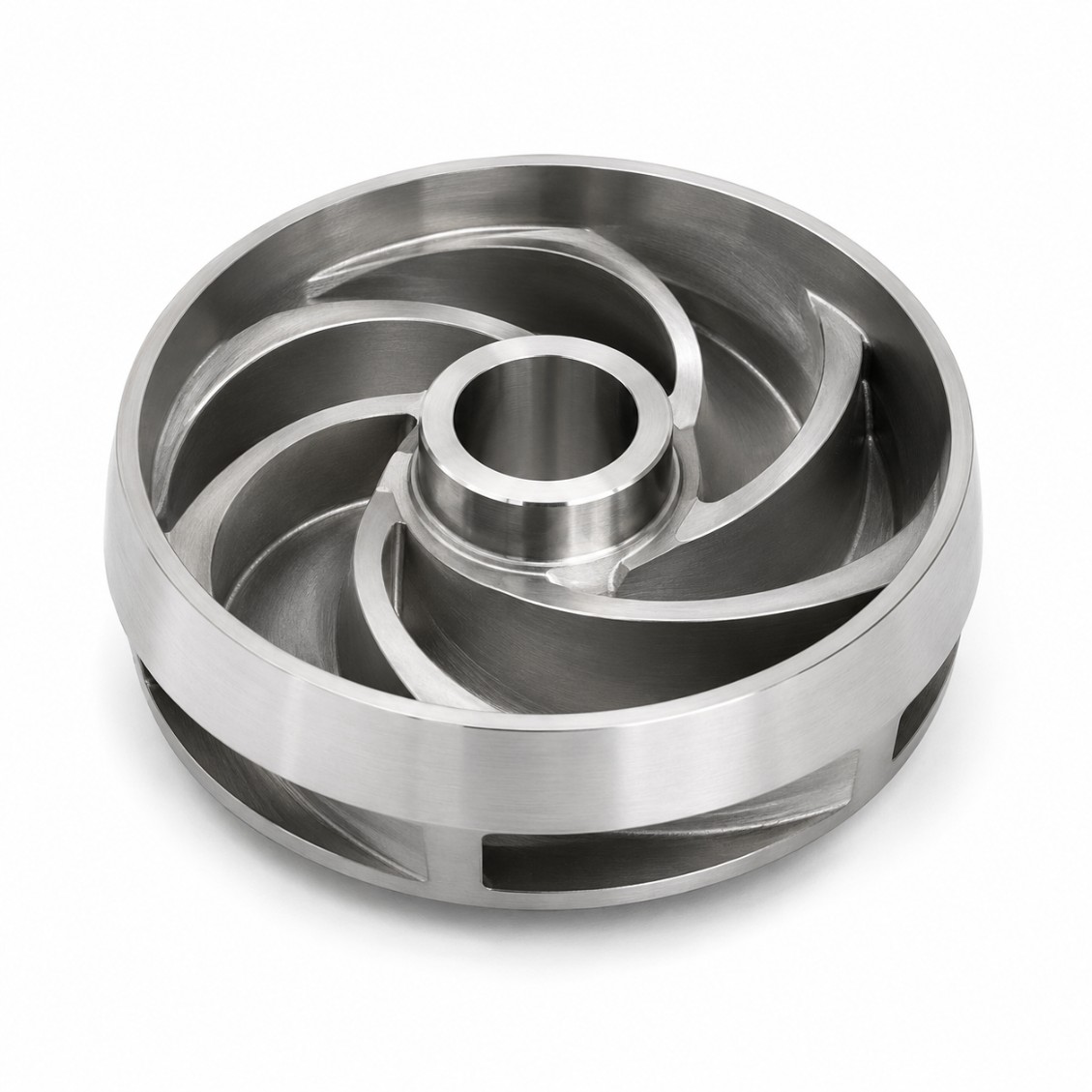

Ha — yopiq (yopilgan) impeller ishlab chiqarish HXC ning asosiy 5-akse qobiliyatlaridan biridir. Biz avvalo qanot bo‘linmalarini ishlaymiz (qopqog‘ disc yopilmasidan oldin), foydalanamiz 5-eksiyali bir vaqtning o'zida burilish bilan toraytirilgan shar boshli asboblar barcha ichki oqim yuzalariga yetib borish uchun. Qopqoq diskining teshigi va yuzasi shroudni qabul qilish uchun ishlanadi, va yig'ish har qanday qaytarilmas birikma bosqichidan oldin tekshiriladi.

Barcha yopiq impeller asbob yo‘llari kesishdan oldin 5-akse CAM dasturida urilgan va aralashish uchun simulyatsiya qilinadi. Asosiy texnikalar: (1) ish burchagida tor kanallarga kirish mumkin bo'lgan toraytirilgan asboblar; (2) qarama-qarshi devordagi bo'shliqni maksimal qilish uchun burilish optimallashtirish; (3) bosqichma-bosqich asbob yo'li — yarim tayyor skanerlash haqiqiy kanal geometriyasini yakunlashdan oldin tekshiradi. Biz hech qachon yopiq impeller dasturini imzolangan simulyatsiya bo'lmagan holda kesmaymiz.

Yopiq oqim kanallari ichida: Ra 0.8 µm standart 5-akseli to‘p burunli yakunlash bilan. Yuqori samarali gidravlik mashinalar uchun: Ra 0.4 µm polishing o'tishlari bilan. Sanitariya (ovqat/dori) uchun: Ra ≤ 0.4 µm, elektropolishing mavjud. Sirt yakunini kontakt profilometr bilan kengaytirish quroli yoki optik sirt skaneri yordamida o‘lchash mumkin.

HXC foydalanadi: Oldindan yopilish CMM skaneri qopqoq qo'shilishidan oldin barcha pichoq profillari va kanal sathlarini; (2) Yig'ishdan keyingi CMM barcha tashqi datumlarning, teshik, tashqi diametr va yuzaning aylanishi bo'yicha; (3) Optik endoskop tekshiruvi kanal yuzasining sifatini kirish teshigi orqali tekshirish. Muhim ilovalar uchun barcha erishiladigan o'lchamlar uchun CMM hisobotlari ichki yuzalarning optik tasvirlari bilan taqdim etiladi.

Amaliy minimal: 3 mm kanal kengligi standart konusli shar boshli asboblar (R1.0 mm uchi) uchun. 2 mm kanallar uchun biz kamaytirilgan oziqlantirish tezligiga ega R0.5 mm mikro asboblardan foydalanamiz - yetkazib berish muddati ortadi. 2 mm dan pastda, kanal yuzalarini EDM bilan pardozlash yanada qulay bo'lishi mumkin. DFM ko'rib chiqish paytida minimal kanal kengligi bo'yicha maslahat beramiz.

Ha — HXC ishlov bera oladi monolit yopiq pervanellar geometriya imkon beradigan bitta blokdan. Bu faqat kanal ochilish burchagi asbob kirishi uchun etarli bo'lsa mumkin. Juda tor kanallar yoki juda ko'p pichoqlar soni uchun, pervanel ikki yarim qismga (pichoq + hub va qopqoq disk) ishlov berilib, keyin yig'ilishi kerak bo'lishi mumkin. DFM paytida sizning geometriyangiz asosida optimal yondashuvni maslahat beramiz.

Ishlov berish qiyinligi tartibida: Inconel 718 (tezda ish qotadi, o'tkir asboblar + past tezlik — 3–5 kun qo'shing); Ti Daraja 5 (yomon issiqlik o'tkazuvchanligi, nazorat ostidagi chip evakuatsiyasi); SUS316L (ish qotishi, to'g'ri parametrlarga ega bo'lsa qabul qilinadi); Al 7075 (eng oson — standart yetkazib berish muddati).

Prototip (yangi CAM dasturi, aralashuvni tekshirish, birinchi maqola): 8–12 kun. Kichik partiya (5–15 dona): 14–20 kun. Ishlab chiqarish (20+ dona): 18–26 kun. Superaloy yopiq impellerlar: 4–6 kun qo'shing.
